1 前言

在LoRaWAN协议中，设备都需要入网激活。入网成功后，终端设备会被分配一个唯一地址（DevAddr）。同时会生成加密密钥NwkSKey和AppSKey，用于双方后续通信命令的加密和校验。

入网方式有2种：

空中激活OTAA

通过入网命令流程来激活设备，并获取DevAddr，NwkSKey以及AppSKey。

本地激活ABP

DevAddr，NwkSKey以及AppSKey终端设备和服务器提前约定好，保存在各自的本地中。无需在通过入网命令来激活。

2 相关数据

终端设备激活后，需在本地保存好如下数据：DevAddr，NwkSKey以及AppSKey，用于入网后的上下链路通信。

2.1 DevAddr

32bit组成，用于标识当前网络中的终端设备。是在入网过程中由网络服务器分配。

2.2 NwkSKey

网络会话密钥，用于加密FRMPayload以及MIC校验。

PS：加密和MIC校验过程参考专栏《LoRaWAN协议-MAC帧格式详解》一文。

2.3 AppSKey

应用会话密钥，用于加密FRMPayload。

PS：加密过程参考专栏《LoRaWAN协议-MAC帧格式详解》一文

3 OTAA

• 入网前，双方需提前约定好AppEUI（JoinEUI），DevEUI和APPKey。
• 终端设备和服务器通过命令Join-Request和Join-Accept来进行入网流程，最终节点设备会获取到DevAddr，NwkSKey和AppSKey完成激活。
• 终端设备收到命令Join-Accept后，通过该命令中携带的数据，以AppKey作为密钥，通过AES128加密计算出NwkSKey和AppSKey。
• Join-Request命令帧未加密，而Join-Accept命令帧有加密。

3.1 入网准备

入网前终端设备和服务器端需提前约定好AppEUI（JoinEUI），DevEUI，APPKey。

1）DevEUI

作为EUI64地址空间中的一个全局终端设备ID，唯一的设备标识。建议设备出厂前就固定化到存储器中。

2）AppEUI（JoinEUI）

在不同版本名字不一样，AppEUI或者JoinEUI。作为应用标识，对设备来说并不是唯一的。同一设备入网不同的后台使用不同的应用服务器，就可以使用AppEUI来区分了。

3）AppKey

作为AES-128加密的密钥，在入网过程中主要有三个作用：

• 用于入网命令MIC校验码计算。在《LoRaWAN协议-MAC帧格式详解》一文中有提到，LoRaWAN帧结构中MIC校验是由NwkSkey作为密钥计算出来的。但入网还未结束，设备终端和服务器都还未获取到NwkSkey，此时入网命令Join-request和Join-accept的MIC校验码暂时通过AppKey来计算。
• 用于加密衍生出NwkSkey和AppSKey。
• 用于加密命令Join-Accept。（命令Join-Request未加密）。

3.2 Join-Request

由终端设备主动发送命令Join-Request开始入网请求。

• MHDR作为帧头，MIC作为校验码，已在《LoRaWAN协议-MAC帧格式详解》做出详解分析。
• AppEUI & DevEUI：入网请求命令中会携带这两个数据，服务器收到命令后，会通过该数据决定是否允许设备入网。
• DevNoce：每次请求时，该值设定为随机值。服务端会持续记录近段时间的DevNoce，如果同一个AppEUI的DeviNoce之前有重复，服务端会自动过滤Join-request命令。
• MIC校验码：唯一需要注意的是，其值是通过AppKey作为密钥计算的，MIC取AES运算后的前4字节。

•       入网请求命令只做了数据校验，并未加密。

3.3 Join-Accept

服务器接收到命令后，匹配后台的AppEUI/DevEUI，如果允许入网则会回复Join-Accept。

1） 什么是DR

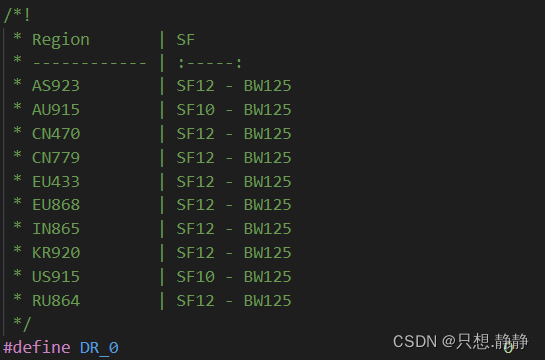

《LoRaWAN协议-物理层（PHY）详解》一文中已经分析过了，LoRaWAN协议采用LoRa调制作为PHY层，其调制配置参数除了扩频因子SF和带宽BW，其他参数在协议中都是固定不变的。协议规定DR0~DR15，在不同区域使用不同的SF,BW组合，即表示不同的调制配置，比如：

对用户来说，最直观的理解就是终端设备和网关需要配置相同的DR才能正常通信，不同的DR意味着不同的速率以及传播距离。

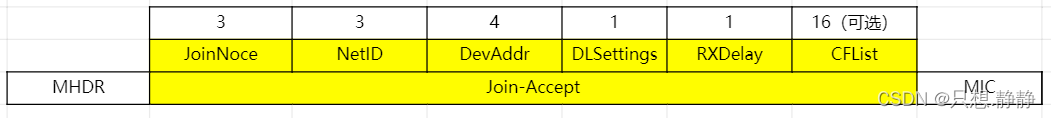

2） 命令解析

• MHDR/MIC和Join-Request原理一样，这里就不做分析了。
• JoinNoce：由服务端提供的随机值，该值唯一的作用就是计算NwkSKey和AppSKey。
• NetID：网络ID，同时也用于计算NwkSKey和AppSKey。
• DevAddr：分配给终端设备的地址。

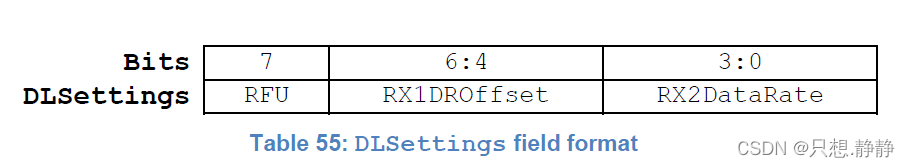

• DLSettings。

        a. RX1DROffset：服务端告知节点，下行RX1窗口的DR和上行的DR偏差，一般默认0。

        b. RX2DataRate：服务端告知节点，下行RX2窗口的DR（0~15）。

• RXDealy：下行RX1窗口开启的延时时间，按标准是默认1s。
• CFLIST: 可选字段，用于信道分配，中国 470-510MHz 不支持 LoRaWAN 的 JoinAccept 命令中携带可选 CFlist。如果 CFlist 字段非空，那终端得忽略它。

3）加密

Join-Accept命令帧使用AppKey做为密钥，AES128加密算法，ECB模式进行加密。加密作用域如下：

NwkSKey/AppSKey计算

• 使用AppKey做为密钥。
• 使用到JoinNonce，NetID，DevNoce字段数据进行AES128计算得出NwkSKey和AppSKey。

4 ABP

        本地激活方式是直接连入网络，终端设备和服务器约定好DevAddr，NwkSKey和AppSKey，这样就省去了Join-Request和Join-Accept命令过程。
