AD4004A 低噪声、无感升压芯片

概述

AD4004A是一款电容式电压倍增电路，具有低噪声、恒定开关频率工作的特点。输入电压在2.7V至4. 5V范围内，可产生恒定的5V输出电压，最大输出电流能达到230mA。

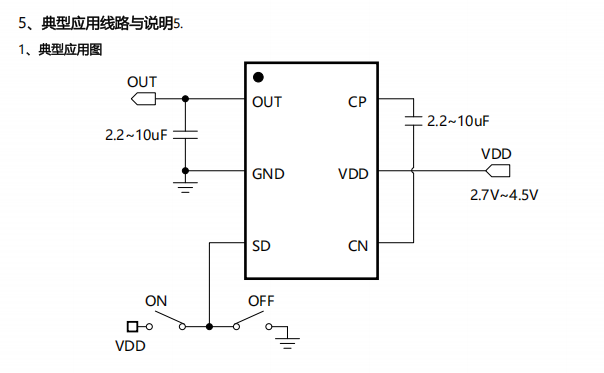

AD4004A只需要电源输入电容和自举电容，使得AD4004A适用于电池供电的小型设备。AD4004A具有热保护和短路保护功能，当电路过热或者短路时，AD4004A停止倍压输出，使得芯片能承受从OUT到GND的持续短路。内置的软启动电路能防止启动时产生过大的浪涌电流。AD4004A具有关断使能引脚，当SD接地时OUT输出关断，电路关断电流小于1uA。

特点

输入电源范围：2.7V～4.5V

输出电流：最大230mA

稳定输出电压4.95V（±3%）

低噪声恒定频率工作

软启动

关断电流小于1uA

短路保护

过温保护

封装形式：SOT23-6
