solidworks中加入参考图纸图片

下面以智能小车的底板绘制为例，来讲述在solidworks中加入参考图纸图片。

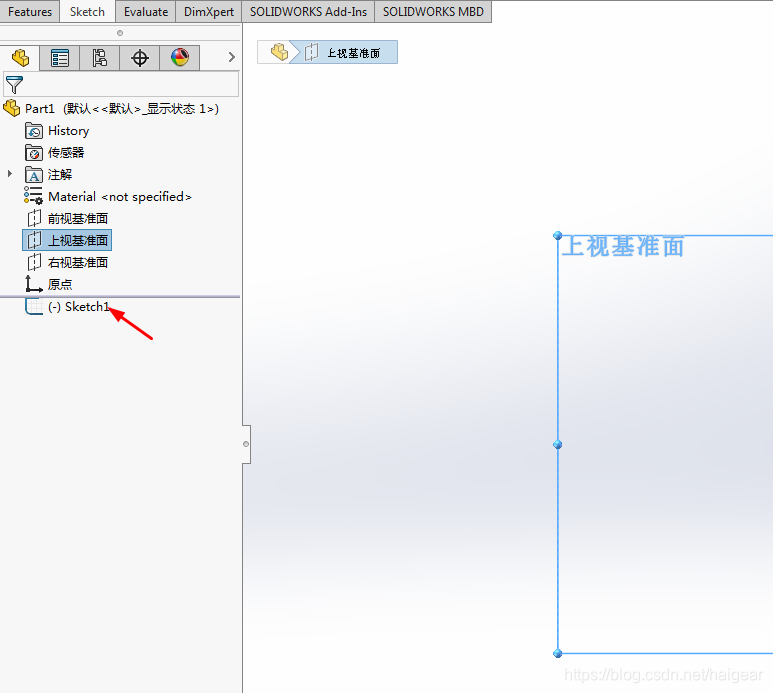

方法/步骤1:打开solidworks软件，新建一个零件模型，并进入草图绘制

方法/步骤2:

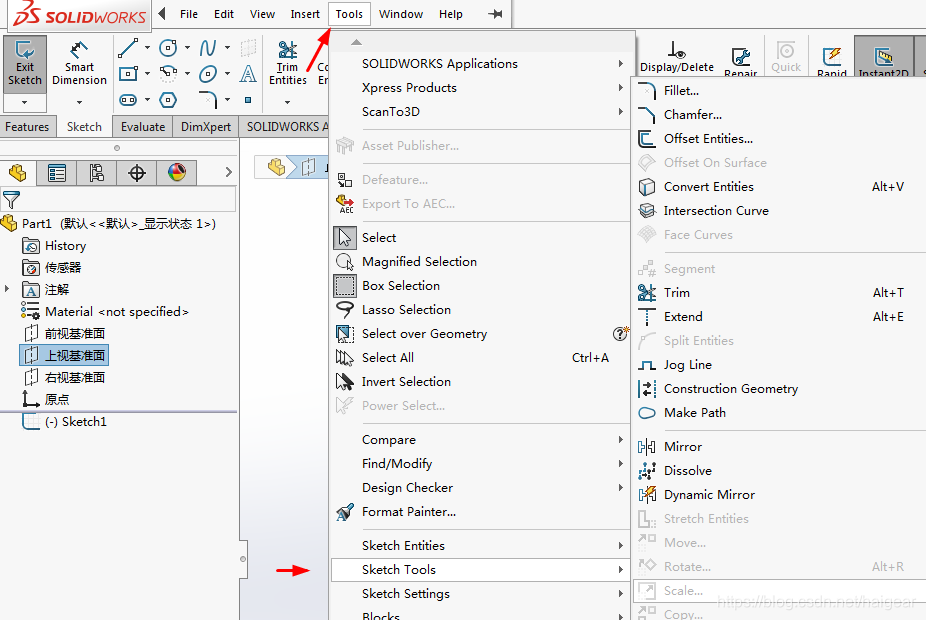

寻找主界面顶端工具栏中的“工具”栏（图中红框），并用鼠标左键单击

方法/步骤3:

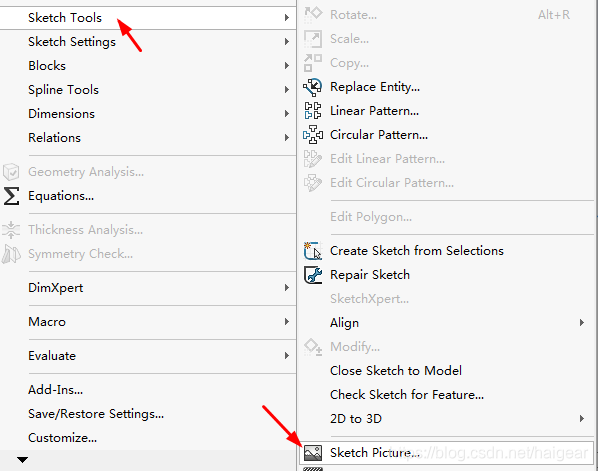

在弹出的菜单中用鼠标左键单击“草图工具”（图中红框），再在弹出的菜单中用鼠标左键单击“草图图片”（图中红色箭头所指）

方法/步骤4:

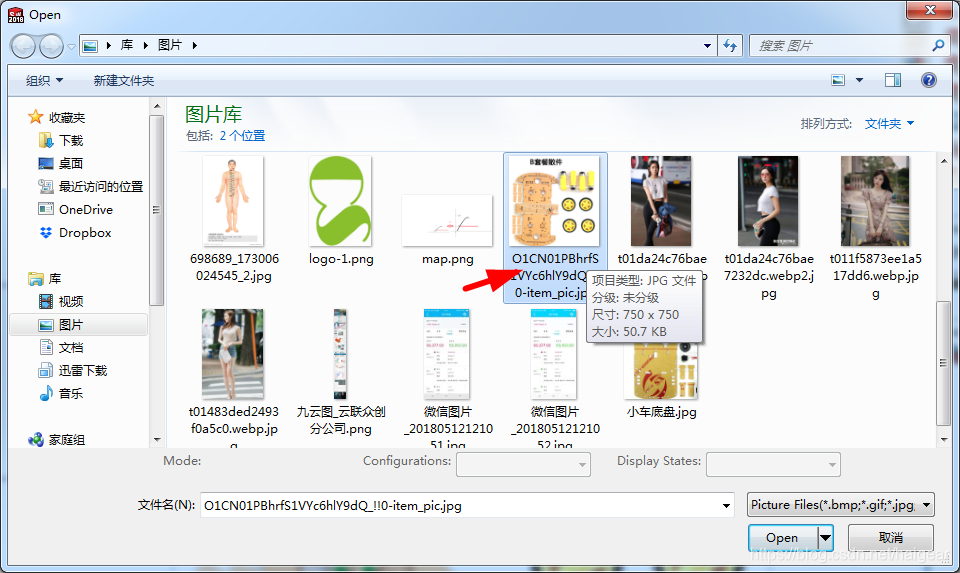

用鼠标左键单击选择要插入的图片（图中红框），再用鼠标左键单击“打开”按钮（图中红色箭头所指）

方法/步骤5:

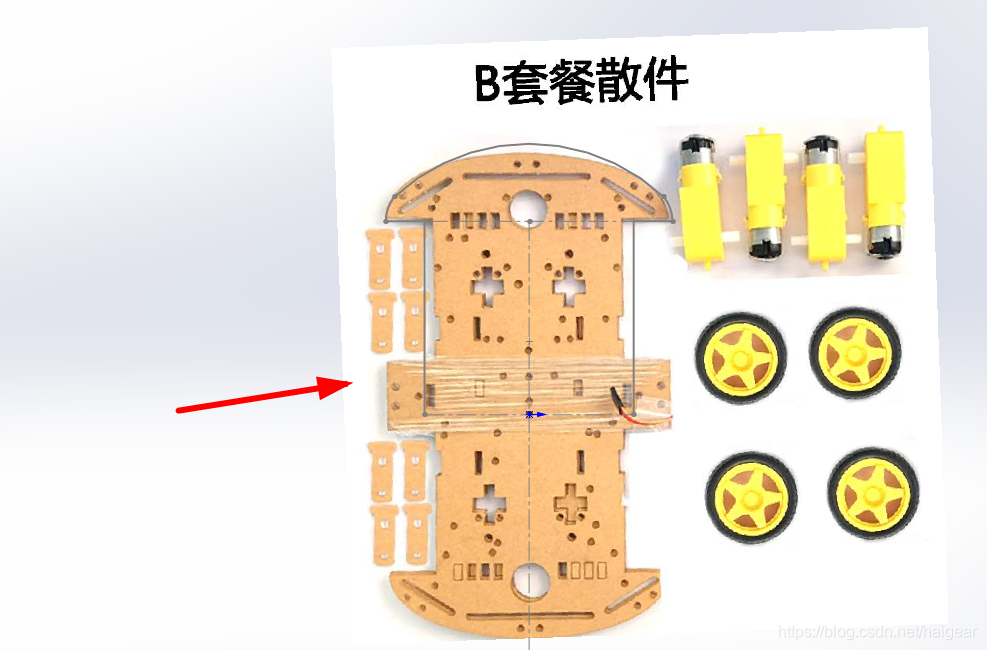

图片插入到草图中，如下图所示

方法/步骤6:

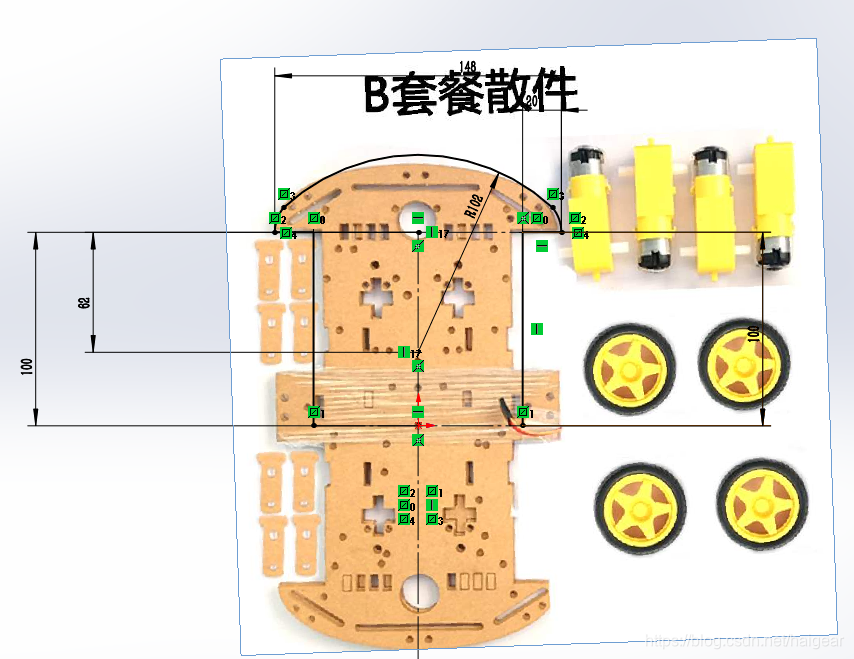

现在可用各种草图工具对需要的部分进行绘制，下图中紫色箭头所指为示例，草图绘制完成后可形成各种特征，绘制完草图后，图片可进行删除

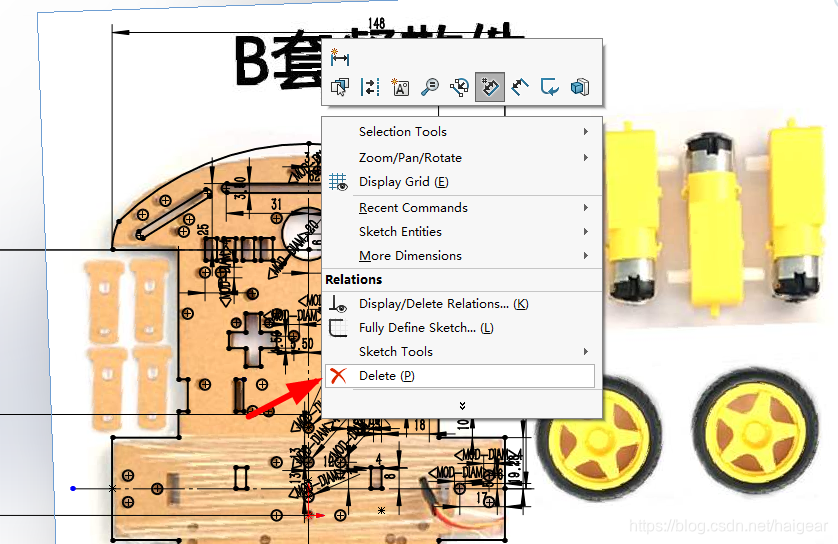

如果我们描图完成，我们则可以点击参考图片对象，删除即可进行后续的操作

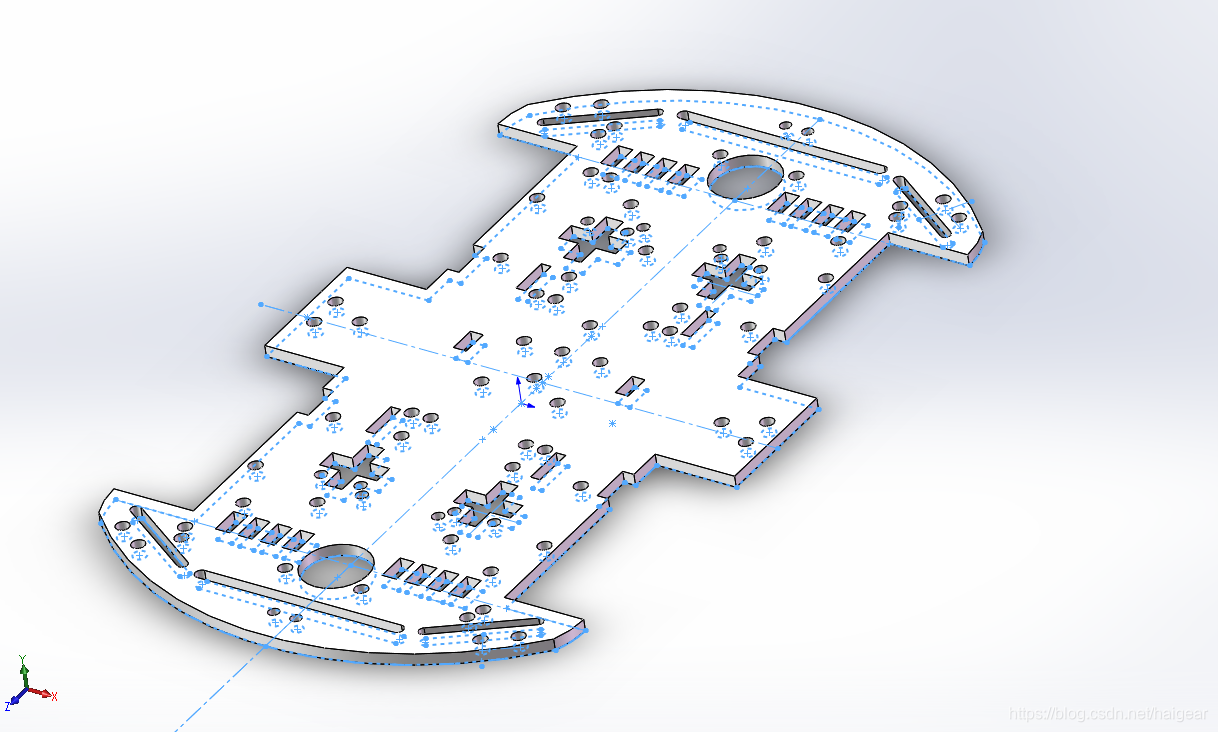

最终我们的小车底板成型了，借助3D打印机或者激光切割机就可以出品啦！
