SolidWorks零件图转工程图

如果我们通过solidworks绘制的零件图或者装配图直接通过3D打印机输出，那么无须生成三视图。但如果我们送到工厂去加工，一般都是要提供三视图的。下面我们来看看如何完成由零件图或者装配图到工程图的输出。

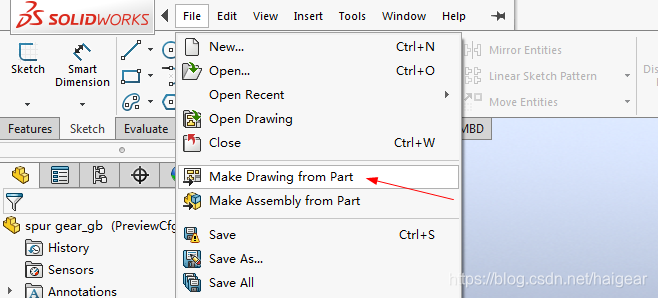

1、从新建文件中选择make drawing from part(由零件生成工程图)

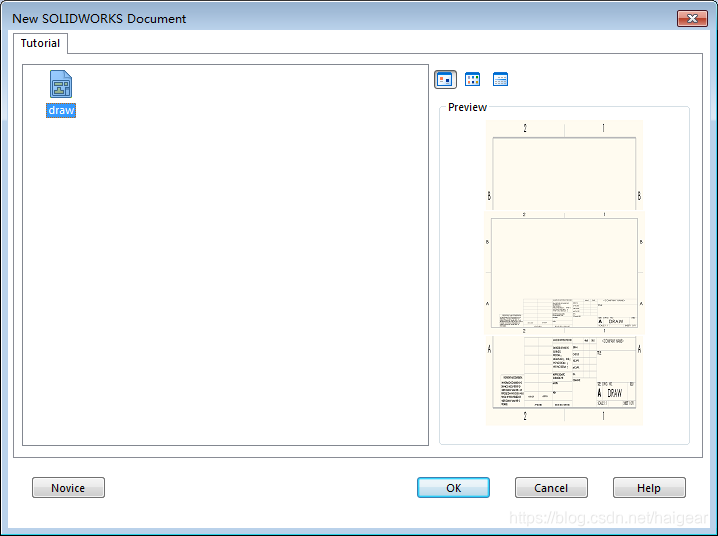

选择其中的一个模板

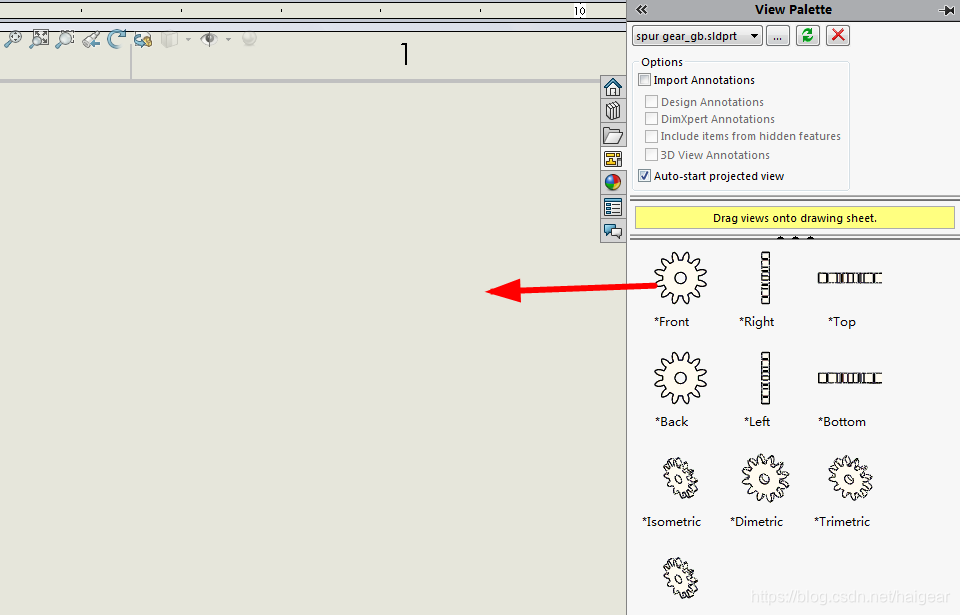

2、从右边的预览窗中拖拽其中的每一个视图到图纸中

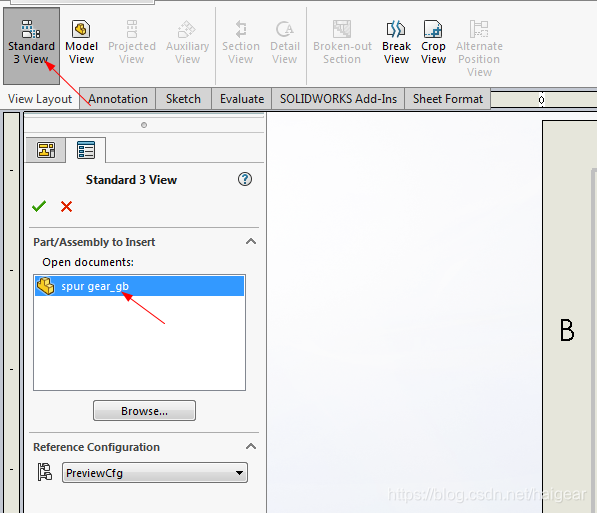

如果我们不小心错过了这个视图预览向导或者关闭了它。那么我们可以通过快捷工具栏中的Standard 3View（标准三视图）或者model view来进行添加各种视图。如下图:

双击配件文档图标，则自动生成三视图。

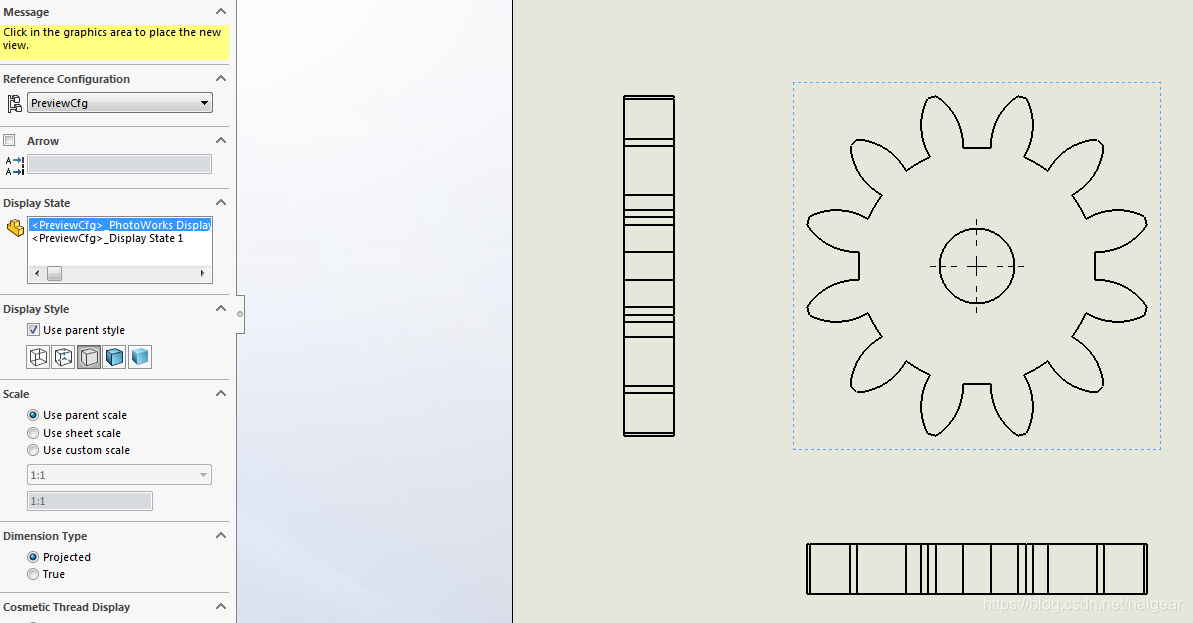

如果通过model view来进行添加各种视图，也需要双击配件的文档图标：

在上面的几种视图中任选一种即可

3、删除视图
如果我们得到的视图不是我们需要的，我们要删除，那么不能在三视图的工程图纸中直接删除，而是要在左边的导航栏，将对应的视图删除即可。

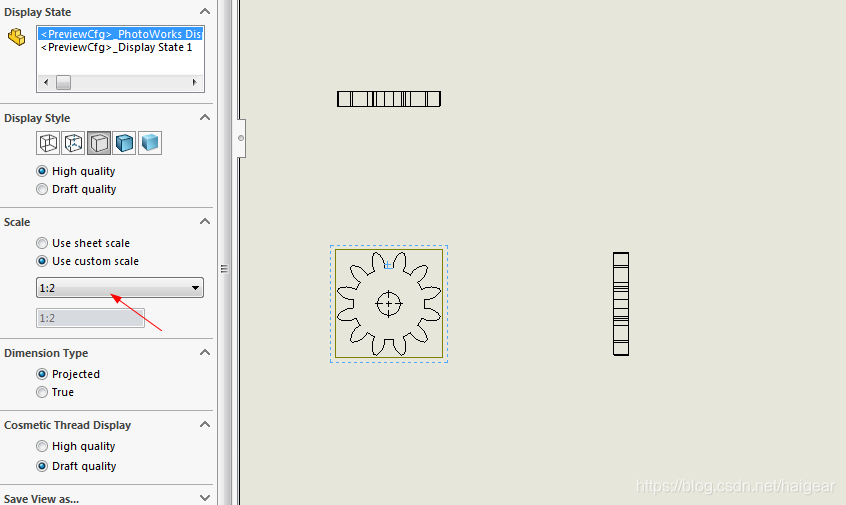

4、修改比例大小（默认生成的三视图比例是1:2）

5、移动

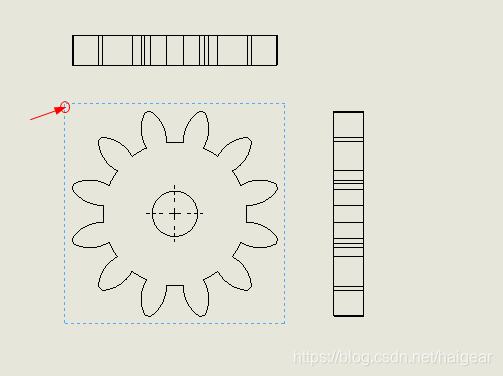

点选任意视图，使之出现一个虚线框，点击并拖拽则可以移动用以改变三个视图的相对位置（自动生成的三视图一般相对位置都不太理想）。

6、输出到CAD

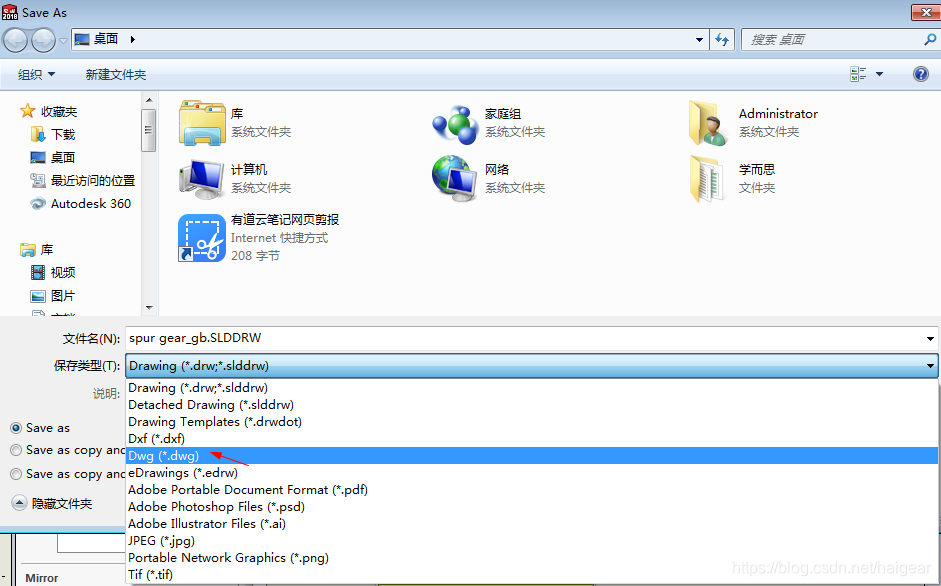

在文件（File）菜单中，选择另存为（Save as），类型选择dwg，另存即可。

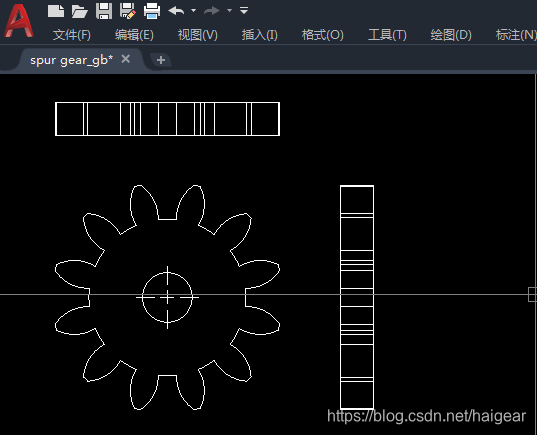

在CAD中打开
