CopperCam入门手册[3]

一、尺寸和刀头设置
我们的电路板是否可以雕刻成功，很大程度上与我们在coppercam中的设置有关，尤其是刀头的设置，直接关系到我们用什么刀，用得不合适会导致断刀。
当然，如果你在AutoDesk Eagle 或者protel 或者proteus中都已经设置好了，那这边的设置就比较少了，可以参考一下《Autodesk Eagle入门之-PCB设计规则设置与检测》。
当我们在eagle中新建一个PCB电路时，会出现焊盘孔形状及尺寸的设置，当然，如果这次设置没有设置，后面也是可以设置的。

1、焊盘尺寸调整

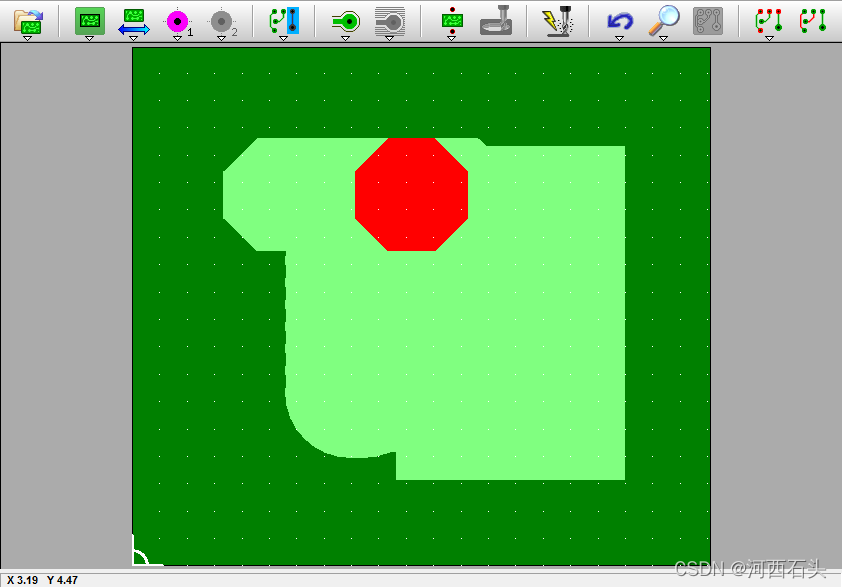

可能第一眼看到下面的图，你会问，这个是什么？？？

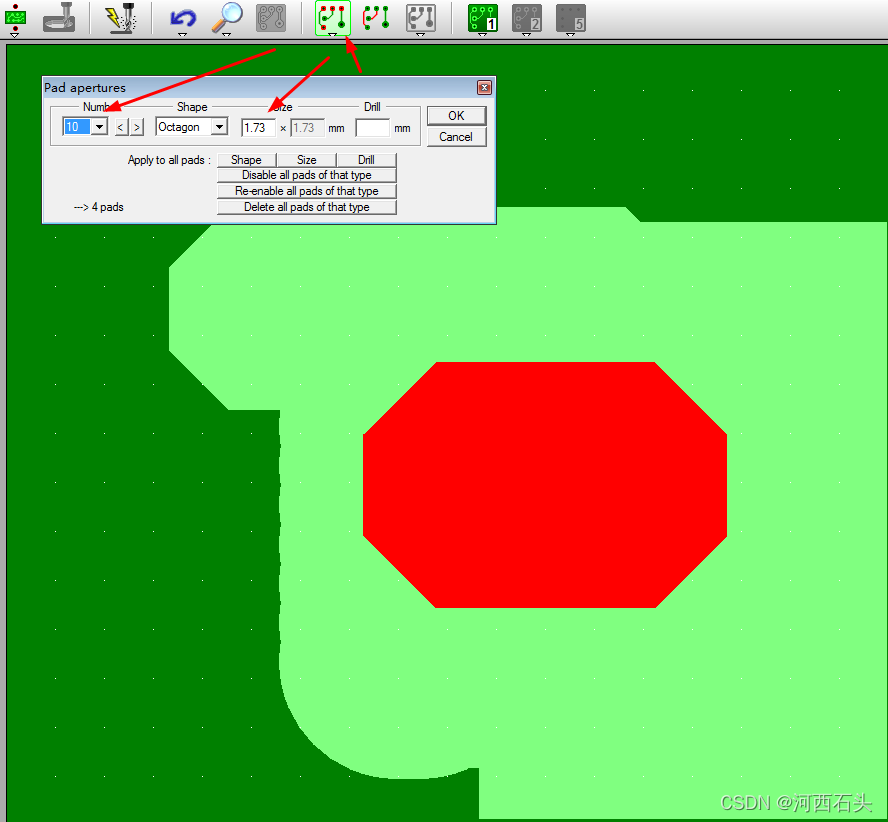

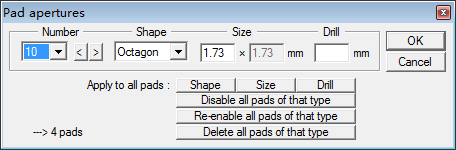

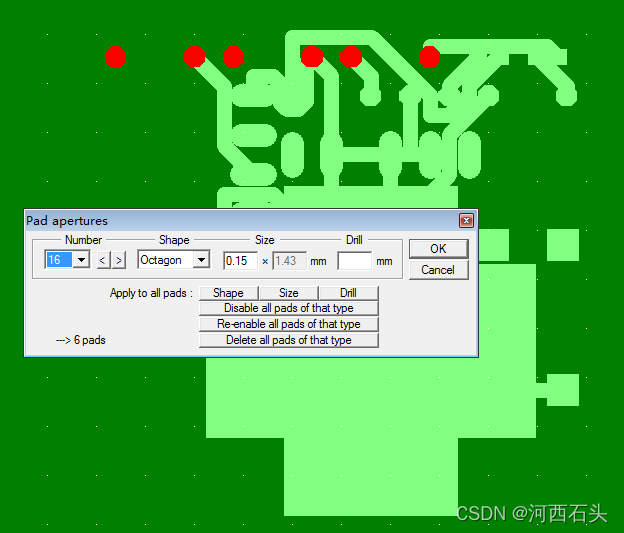

调整一下焊盘环的尺寸（点击工具栏Pad aperture快捷按钮，切换序号，分别修改size到合适的尺寸）

这里修改尺寸为0.15，有如下效果

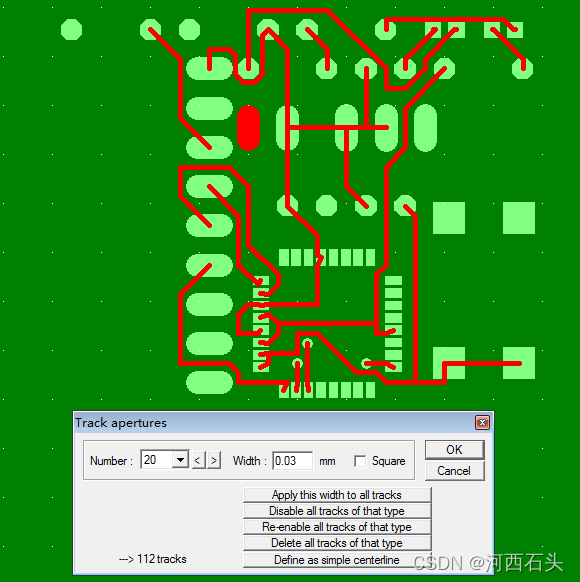

同理，调整track 外环尺寸

调整电路连接线size为0.03

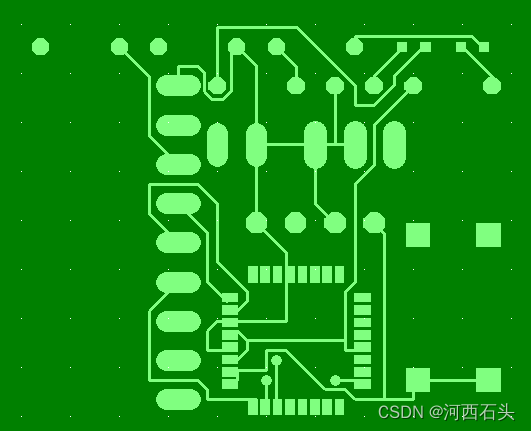

最终得到效果，这样就可以继续加入drill层了

2、drill层的调整（焊盘孔、过孔调整）
Coordinates:Absolute.Incremental输出的文件是相对坐标还是绝对坐标。选用绝对值Absolute
Output units: English.Metric. 输出单位为英制还是公制。
zero suppression:Leading :前省零 Trailing后省零

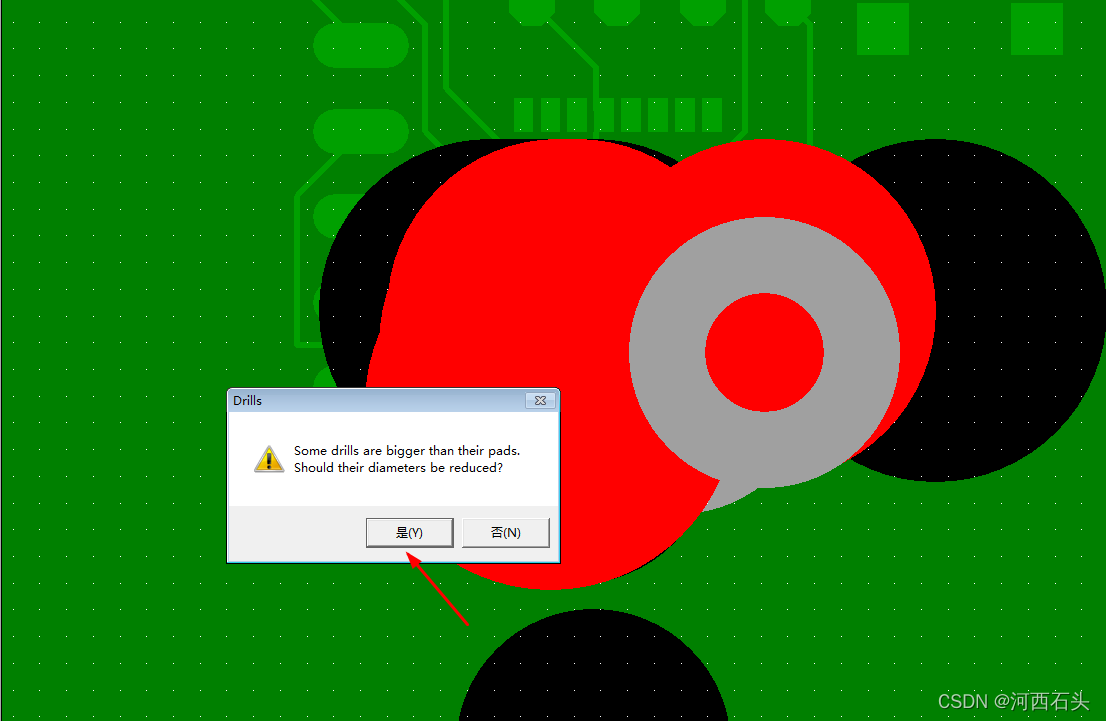

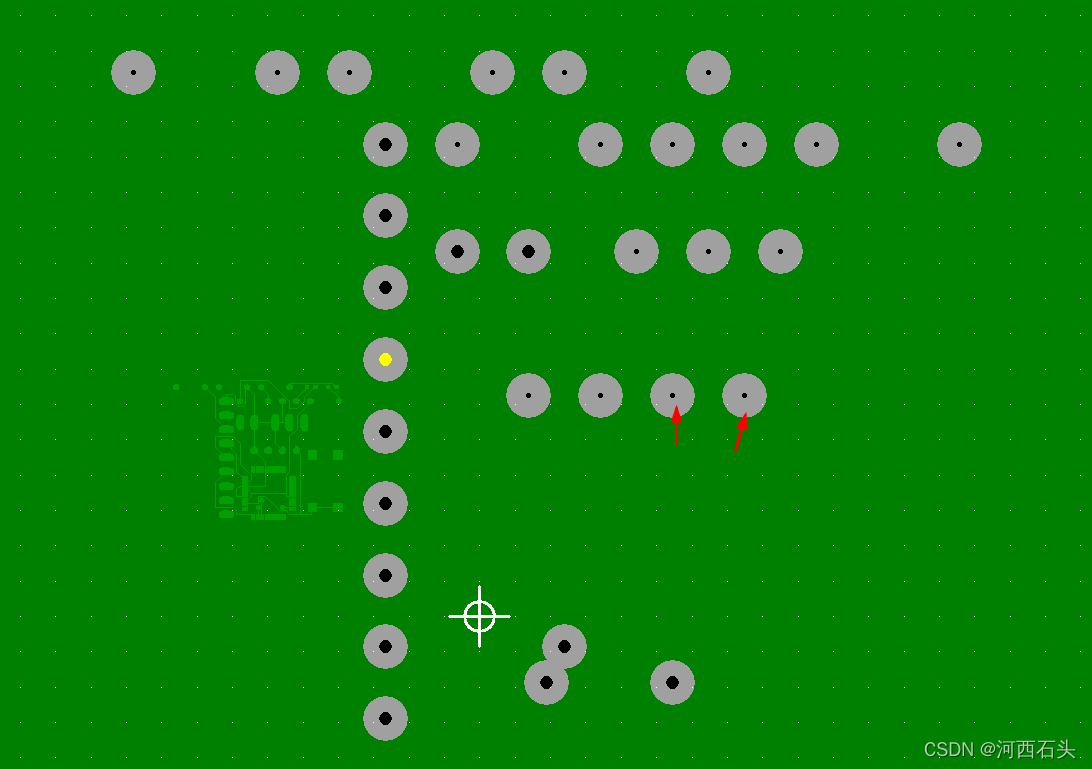

我们常常会出现导入drill层，导入后可能会遇到这样的情况，不知道怎么办了，如下图

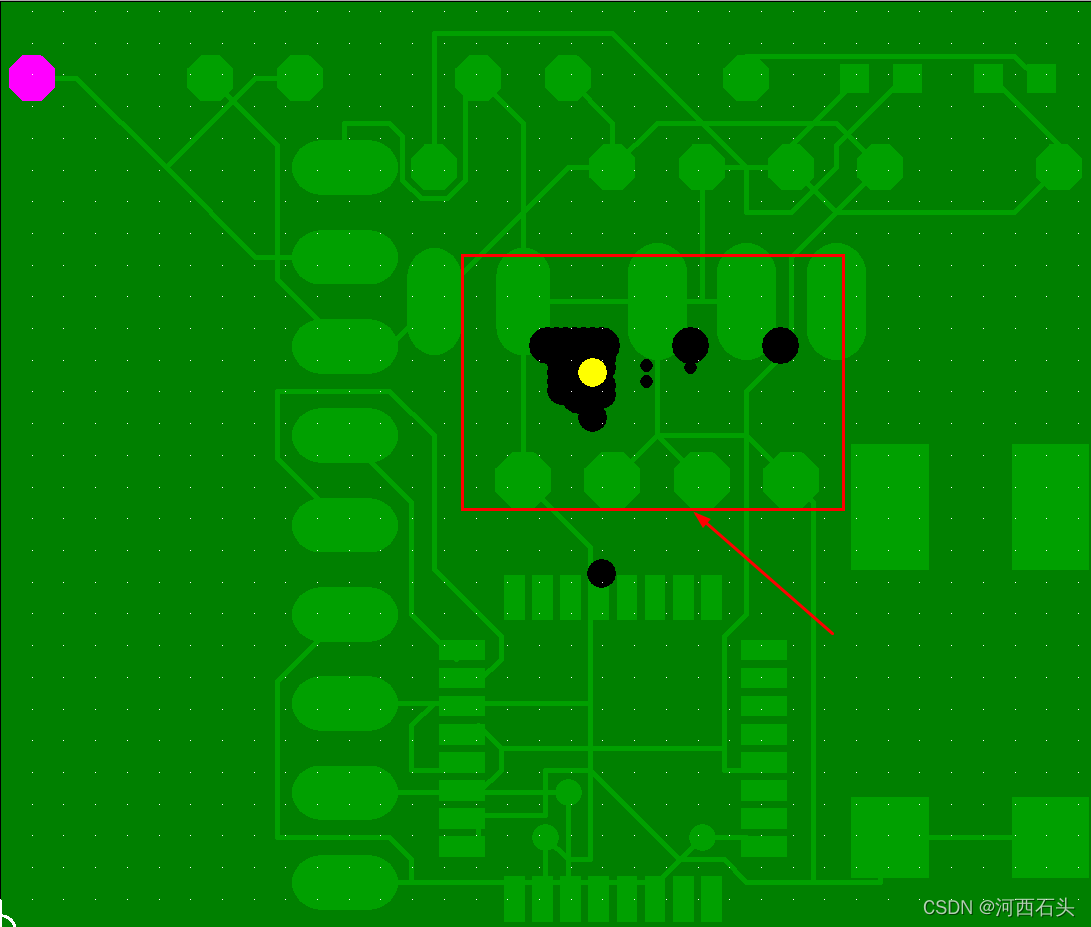

或者你遇到的是这样的情况

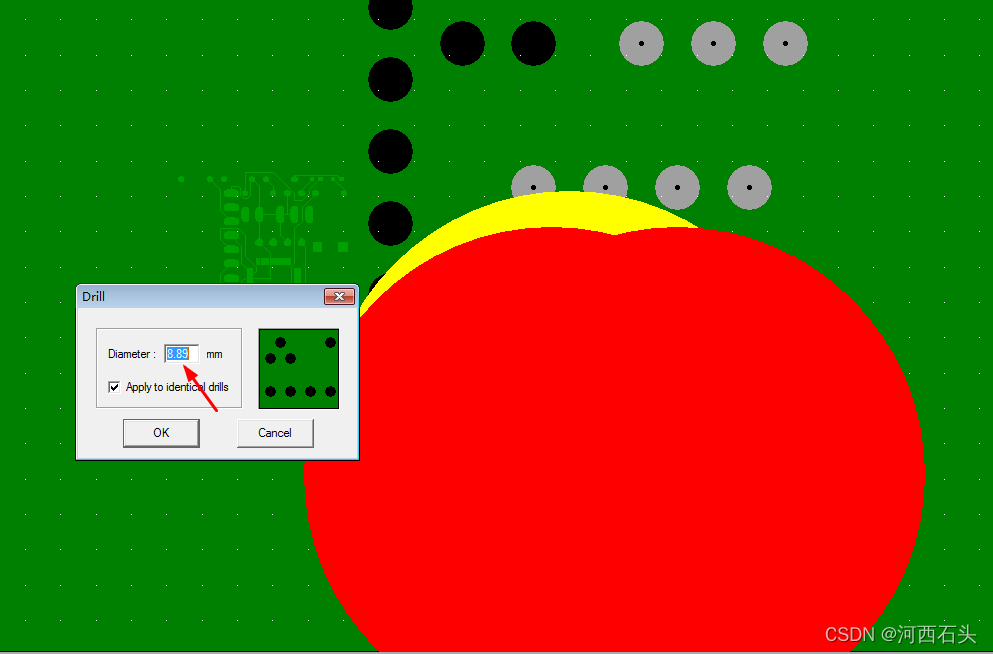

选中最大的那个几个孔，右键选择change diameter修改孔径

这里修改到0.2（实际数据以你的电路图为准）修改好了如下图，或者可以进一步调整

还有些白色的环也要调整小，否则一会儿对齐焊盘的时候就会遮盖焊盘。如这般

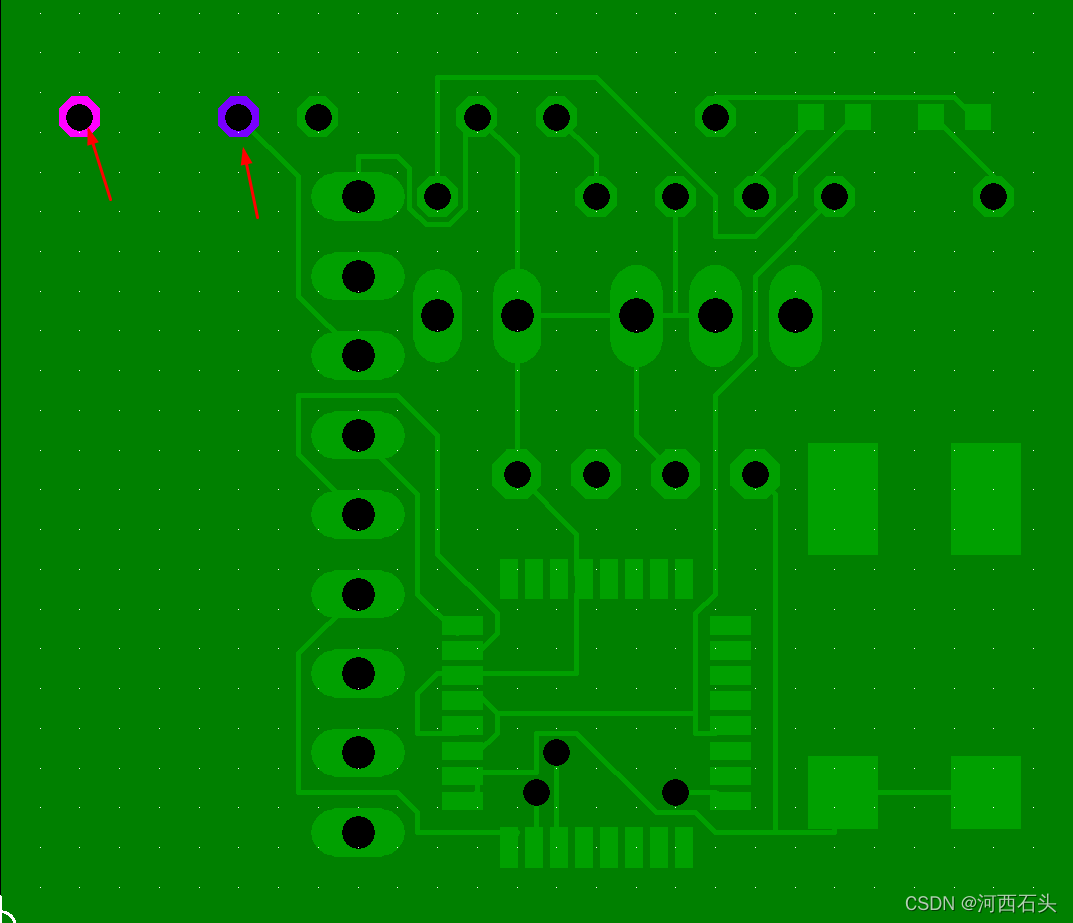

这个时候，我们可通过设置两个参考点(这里将左上方的两个焊盘设置为参考点)后，利用对齐参考点来自动对齐drill层。

在drill层上选两个孔与参考点焊盘对齐即可，如下图：

对齐后的效果如下：

二、电路板边距调整

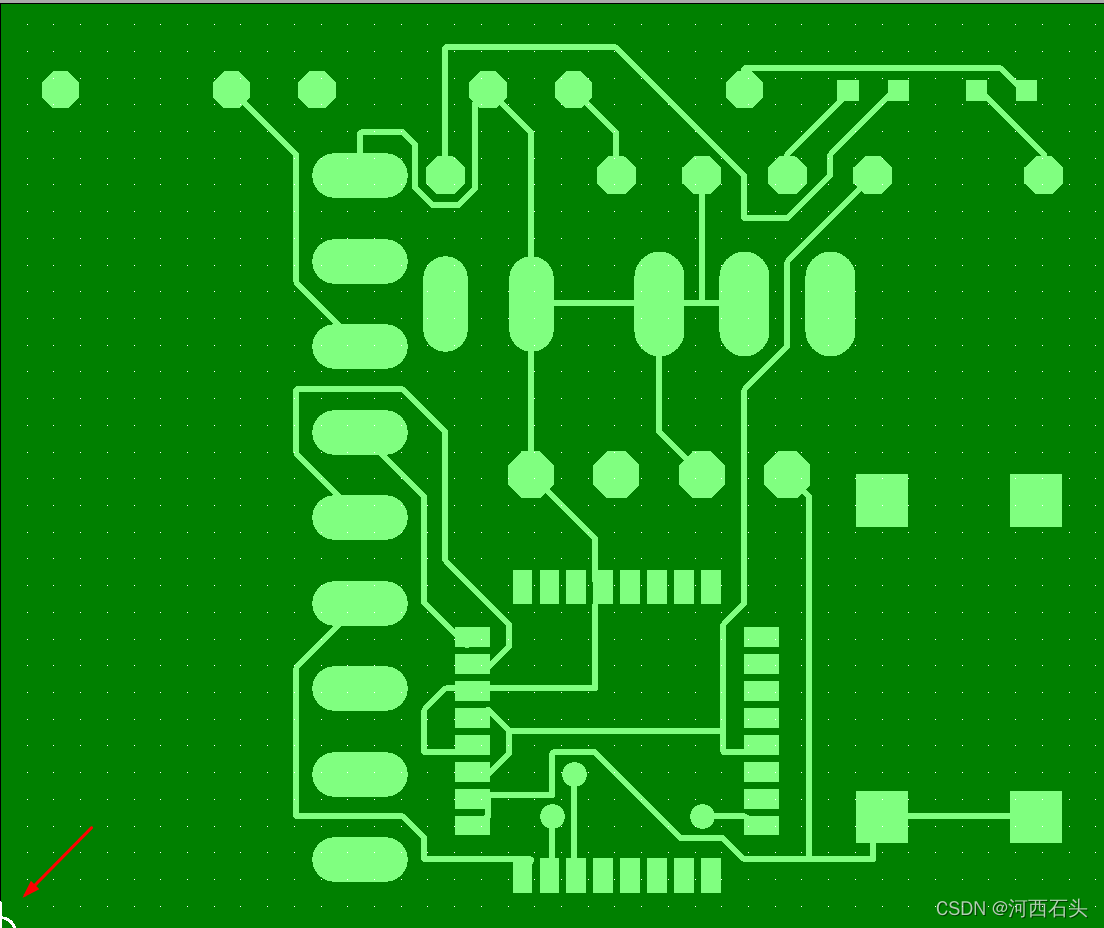

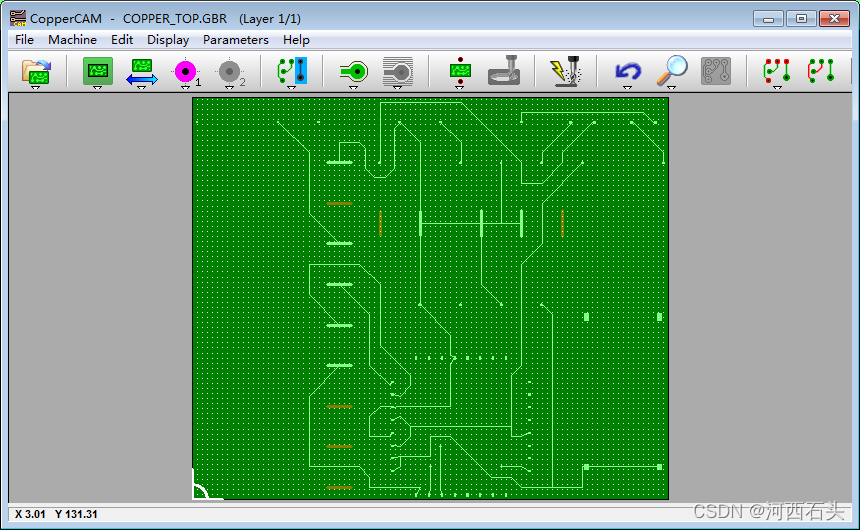

也许我们好不容易调整好了焊盘线路等尺寸，但是无论如何都无法以一个合适的尺寸来显示电路图，怎么办呢？如下图

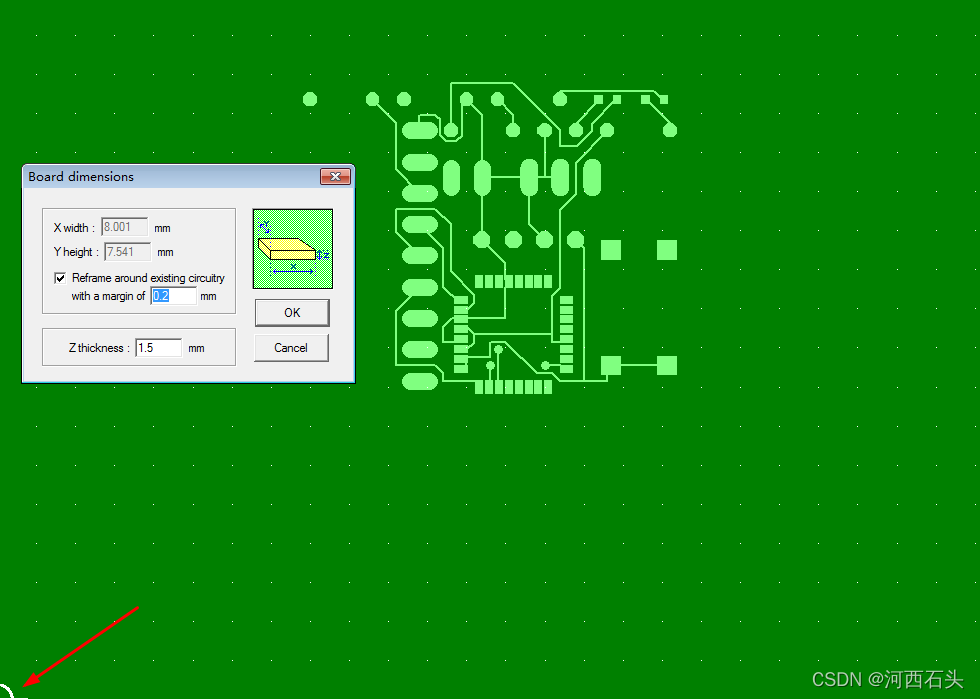

这个时候可以用快捷键ctrl+D或者在file菜单中点击Dimensions设置

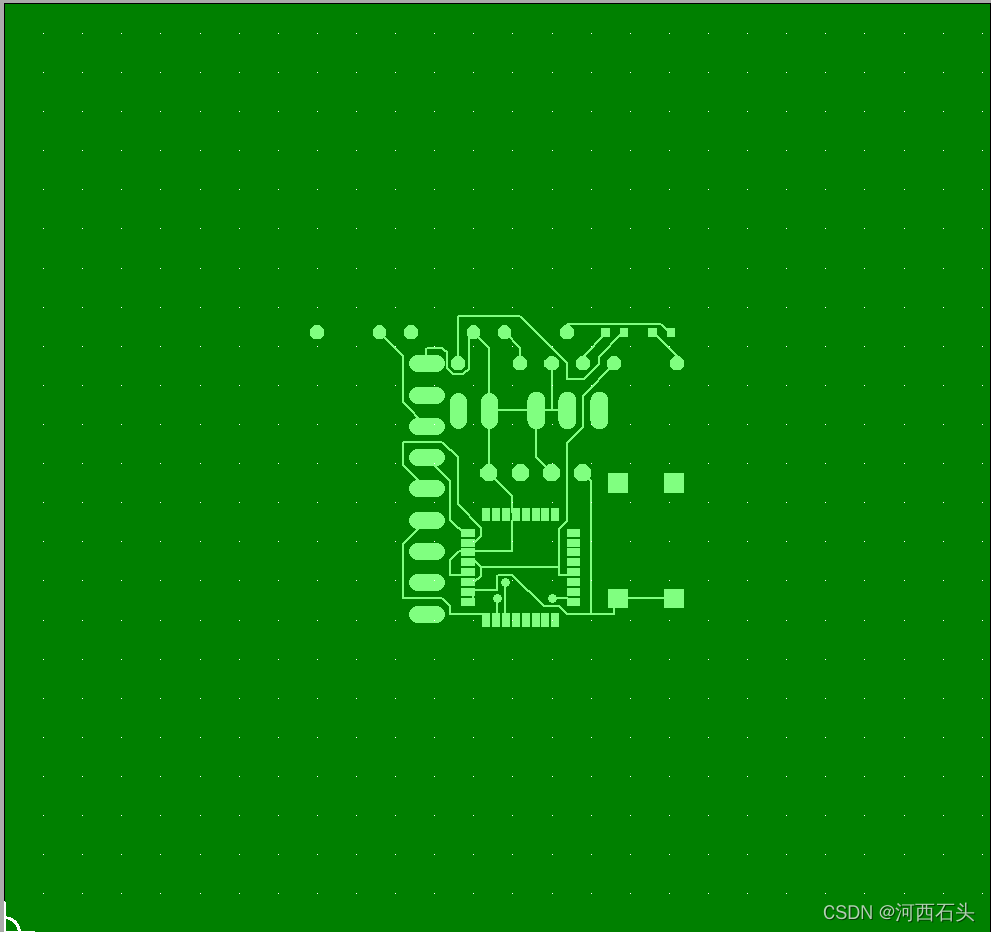

（我们可以看到，我们的电路图离我们的左下角的原点还很远）
这我们设置为0.2的边距，则有下面的效果：

三、钻头的设置

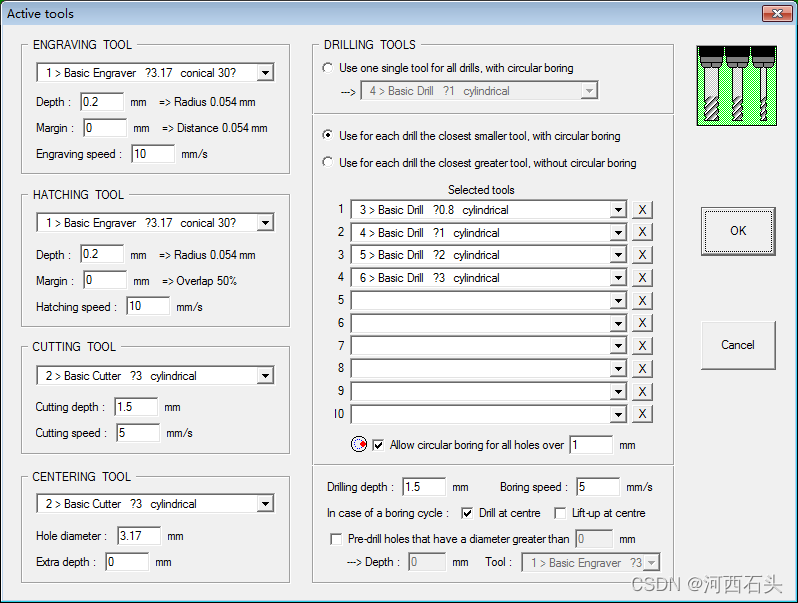

在菜单parameter中找到select tools设置钻头及铣刻及给进的参数，打开对话框Active tools

上面，我们分别设置了雕刻钻刀（engraving），铣刻刀（hatching），切割刀（cutting）,中心定位钻头（centering），打孔钻头（drillling）。
参数种类基本一样，都是深度和给进速度。唯一打孔钻头有不同，可以将所有的打孔都使用同一个钻头来进行，这个可以减少雕刻打孔阶段更换钻头。

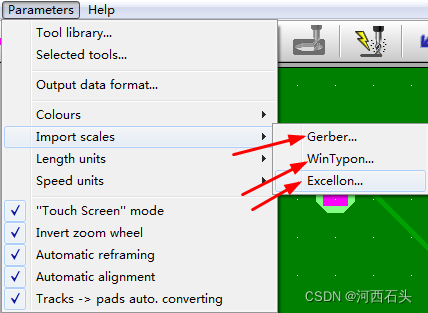

四、导入尺寸比例设置

导入的尺寸比例如果没有设置好，那么就会出现各种上面介绍过的或者没有介绍过的情况。

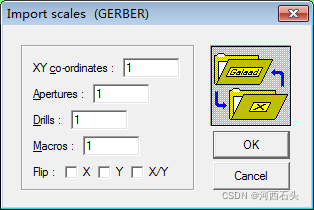

1、gerber文件导入

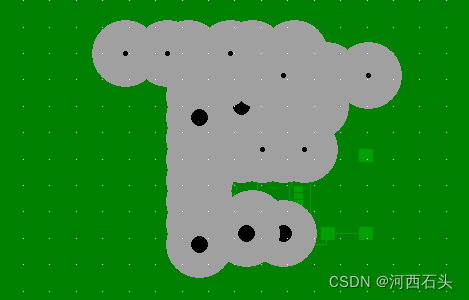

如果XY co-ordinates参数的额设置如果小于1，则会出现导入的gerber文件图形焊盘很大且相互遮挡，如焊盘调整那小节看到的第一幅图

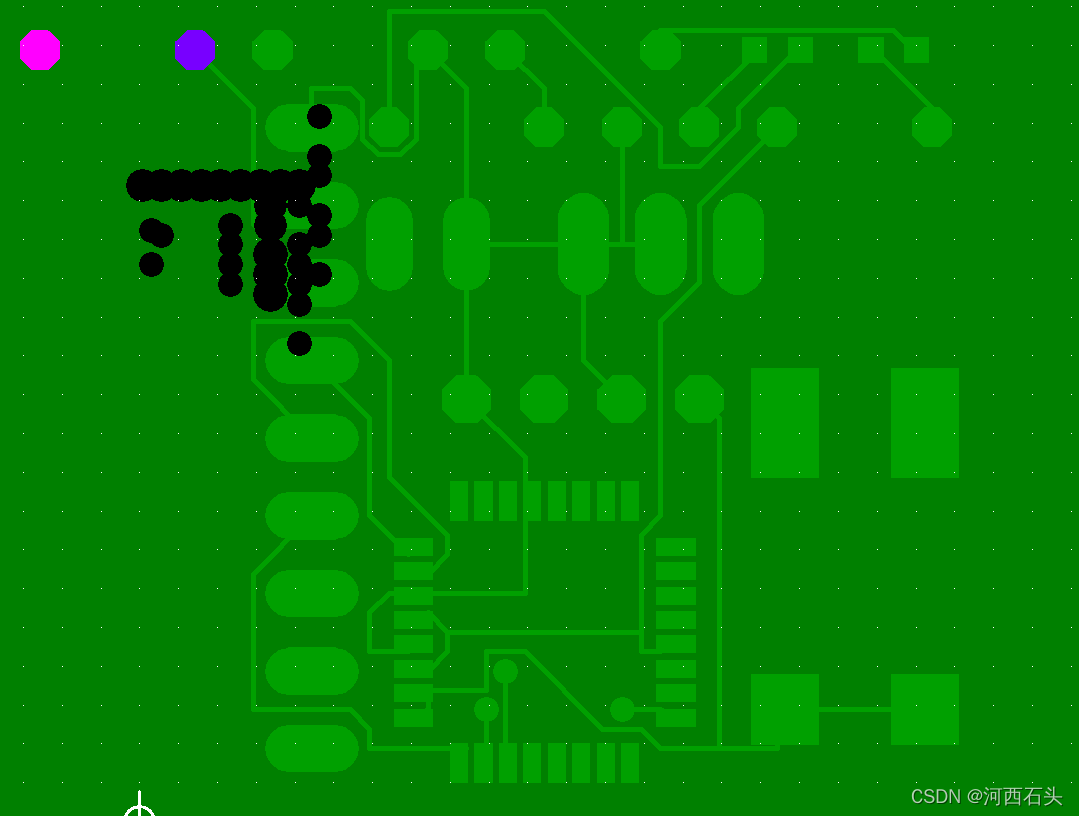

如果这个xy-co-ordiantes值大于1，就会将焊盘距离拉大，下面是值为8的时候的效果

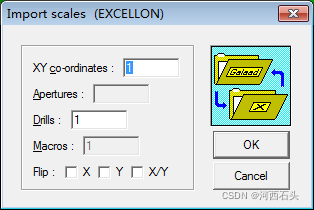

2、Ecellon里面的设置就会影响导入的drill文件钻孔的大小间距等。
XY-co-ordinates设置的是孔与孔之间的间距比例
Apetures影响的是间距
Dills影响的是孔的大小

关于coppercam的使用请继续关注。
《》
