来来来一起用C#解析渲染显示SVG矢量图转化格式保存

文章出处： 来来来一起用C#解析渲染显示SVG矢量图转化格式保存
要在C#中显示svg，生成SVG可以两种思路，一种是暴力的方法，按照文本文件readline或者xml文件解析读取文件内容，然后在按照数据采用GDI+绘制出来；还一种就是找做好的开源类库，这里就找到了一个，名字就叫做SVG。网上关于它较全面的使用说明很少，我这里分享出来，但愿对初次入手的同学有帮助！

一、下载和安装SVG库

1、下载需要注意版本

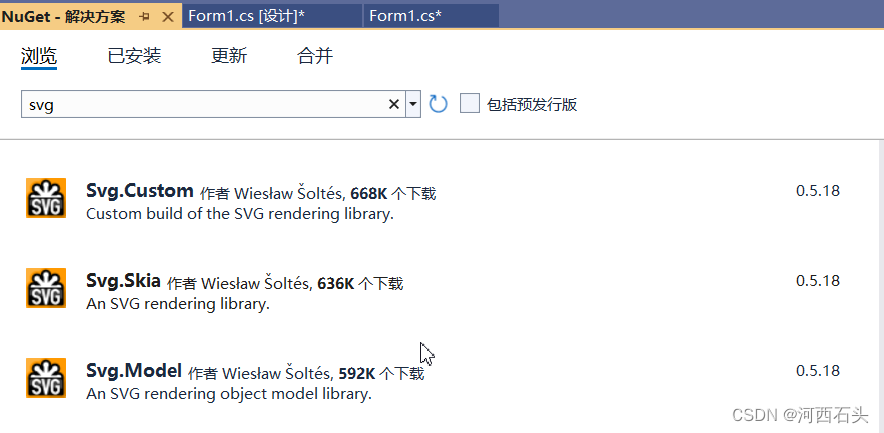

通过VS自带的NuGet搜索就轻松发现了它的身影，但安装哪个呢？？

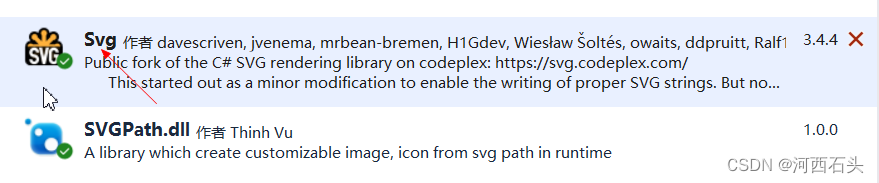

说实话看不出要安装哪一个，就选第一个吧，文件稍微大一些功能应该全一些吧。结果悲剧了，发现draw函数都没有！于是继续找，找到了纯的SVG，下了一个，发现有draw函数了，否则都无法显示出来图形了，就它了，而且后面它也没有让我失望。

2、初探功能函数

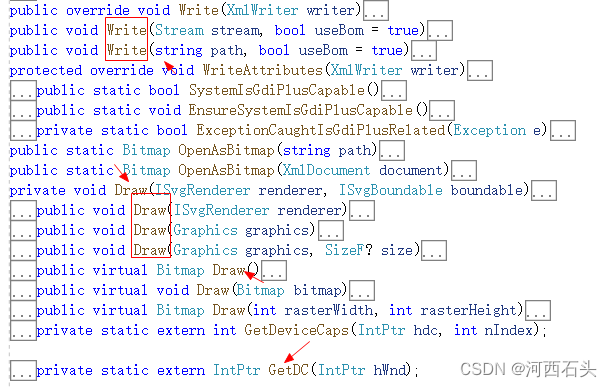

这次算是下对了，马上进入SvgDocument类，看到里面的功能函数基本应有尽有，能想到的基本都有了。如存储函数write，无论是按照stream，xml还是文件存储;draw函数更是品种丰富，还有GetDC获取句柄，好家伙；

二、第一个svg图像代码

1、读取一个SVG文件显示出来

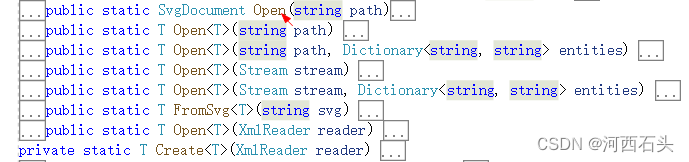

读取函数，自然就是Open，在众多的重载中，我更喜欢第一个，因为它是静态方法，不需要我们实例化就可以使用，我们来试试：

 private SvgDocument readSVG()
 {
     SvgDocument svgDocument = SvgDocument.Open("key.svg");
     svgDocument.Width= 100;
     svgDocument.Height= 100;
     svgDocument.Color = new SvgColourServer(Color.Red);
     return svgDocument;
 }

2、自己绘制一个

private SvgDocument drawSVG()
 {
     SvgDocument svgDocument = new SvgDocument();
     Svg.SvgText text = new Svg.SvgText();
     text.Text = "Hello SVG";
     text.FontSize = 12;
     text.Color = new SvgColourServer(Color.Red);
     text.Transforms = new Svg.Transforms.SvgTransformCollection();
     //text.Transforms.Add(new Svg.Transforms.SvgTranslate(button1.Left, button1.Top));
     text.Transforms.Add(new Svg.Transforms.SvgRotate(90));//旋转90度
     text.Transforms.Add(new Svg.Transforms.SvgScale(3F));//缩放3倍
     svgDocument.Children.Add(text);  //将文本对象加入svg文档
     return svgDocument;
 }

3、显示代码

你需要显示在哪里你就把代码放在什么控件所创建的graphics中，窗体的就放在OnPaint中，关于绘图的知识，可以参考搜索我前面的GDI+入门系列博客

  Graphics gp = e.Graphics;
  gp.SmoothingMode = System.Drawing.Drawing2D.SmoothingMode.AntiAlias;
  SvgDocument svgDocument1 = drawSVG();
  SvgDocument svgDocument2 = readSVG();
  SvgDocument svgDocument3 = pickSvg();
  gp.DrawImage(svgDocument1.Draw(), 100, 100);
  gp.DrawImage(svgDocument2.Draw(), 200, 120);
  gp.DrawImage(svgDocument3.Draw(), 350, 100);

4、效果

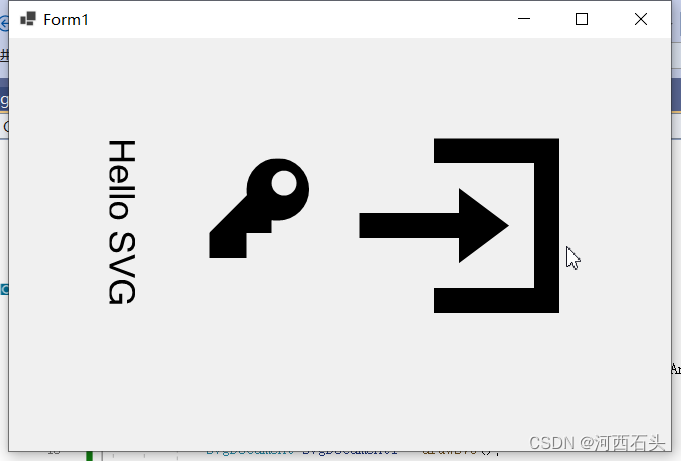

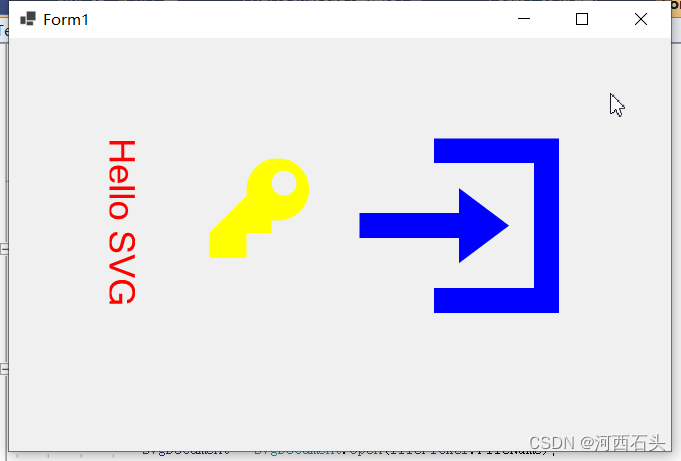

这里三个svg图，一个是代码绘制，一个是通过Open直接打开本地根目录下svg，一个是通过打开文件对话框打开，效果还可以，自己喜欢可以加上点颜色吧！

三、文件格式转换和保存

1、自带的save保存SVG文件

保存的方法用svgDocument的write即可，代码如下：

  string path = @"D:\xxxxx\key.svg";
  svgDocument.Write(path);//保存

2、用bitmap的Save完成转化

 void saveSVG()
 {
     var svg = SvgDocument.Open("key.svg");
     var bmp1 = svg.Draw();
     bmp1.Save("key1.png", ImageFormat.Png);

     var bounds = svg.Bounds;
     svg.ViewBox =new SvgViewBox(bounds.Left, bounds.Top, bounds.Width, bounds.Height);

     var bmp2 = svg.Draw();
     bmp2.Save("key2.png", ImageFormat.Png);
 }

这里只是起到了一个演示作用，更多更进一步的操作，可以参考nuget上面的说明：
http://svg-net.github.io/SVG/api/Svg.html
访问流畅的处决于你的网络，列出了所有的属性和方法，但没有示范例子，需要自己摸索。
