proteus 中将Schematic原理图转为PCB图

要完成Schematic图转为PCB图大致完成以下几个步骤：
一、定义PCB边界
在部署元器件的时候，首先要在工具栏中选择PCB Layout，如下图：

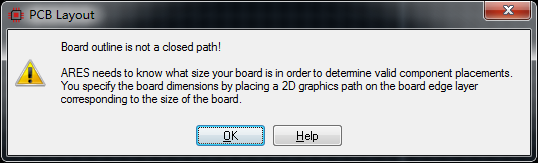

注意，自动部署元器件与手动部署元器件不同，自动布局要求首先设置好2d图形的边界，否则会提示下面的错误：

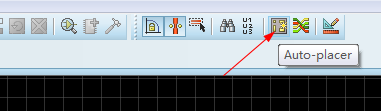

最简单的元件部署方式是自动转化（或者叫做自动部署），在菜单Tools中选择Auto-Placer即可完成部署，当然我们也可以用手工来部署。

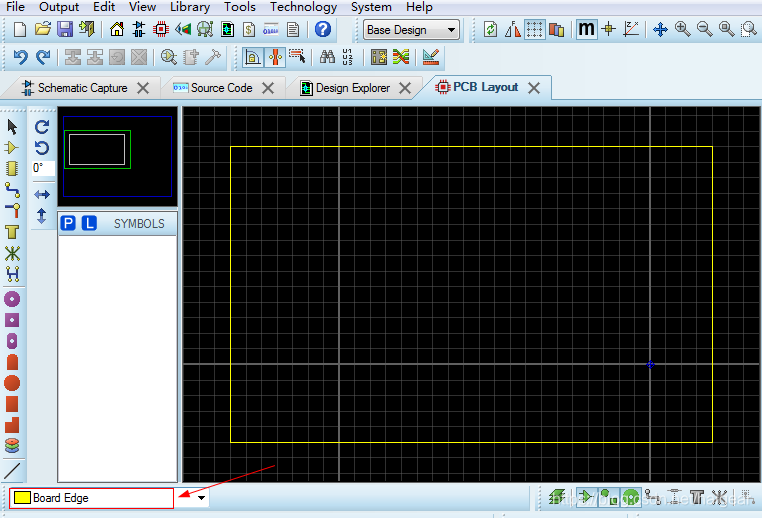

proteus默认以Board layer图层上的矩形为边界区域,换句话说，这个图层专门用来定义边界的，如下图：

二、部署器件

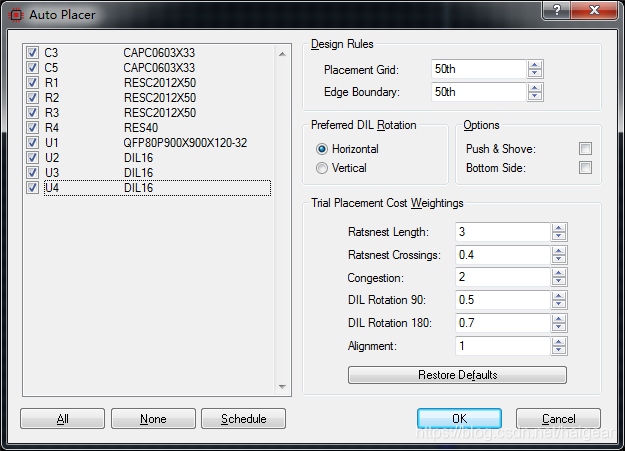

完成边界定义后，我们点击菜单栏中的Auto-Placer就可以顺利完成了

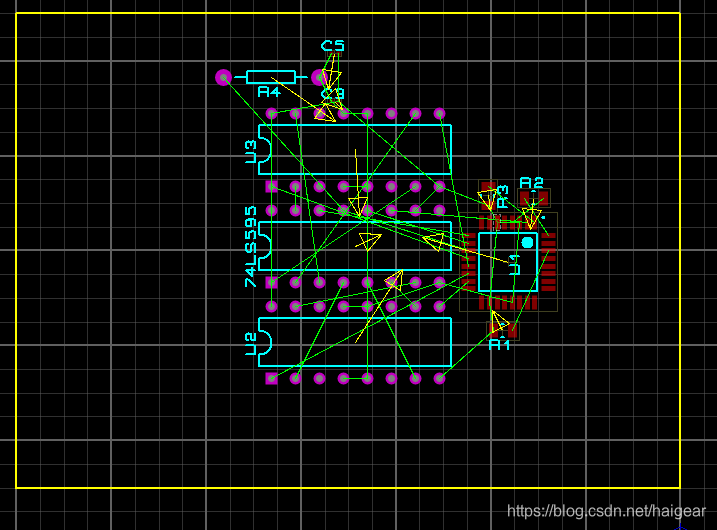

这里点击OK，则会出现自动部署完毕的PCB了，如下图：

三、布线

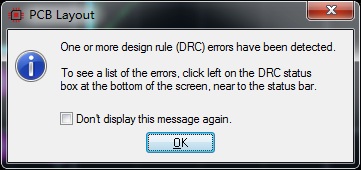

但可能会出现一些DRC错误（DRC，是设计规则检查的意思）如下图，那么这些规则我们是可以设定的，在Tool菜单中找到Designer Rule Manager打开它就可进行设置（这里不详细解释）

如果上图没有什么问题，我们就可以进一步完成布线，同样在工具栏或者Tools菜单中找到Auto-Router即可自动完成布线：

布线完成既可以导出进行制版了。

说明：上面的所有步骤都是采用的自动部署完成的，当然，我们是可以采用人工部署来替代的，尤其是那些自定的器件。
