copperCam入门手册[2]

我们接着上一篇来继续完成coppercam中生成cnc雕刻机所需编码文件的操作。
三、设置工具（Machine菜单）

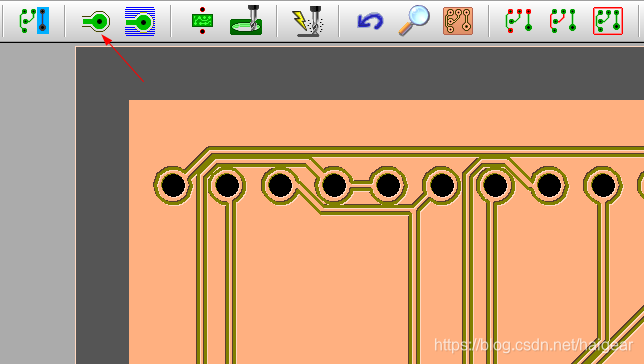

1、计算外形（在工具栏中点击计算外形即可得到如下图所示的电路板）

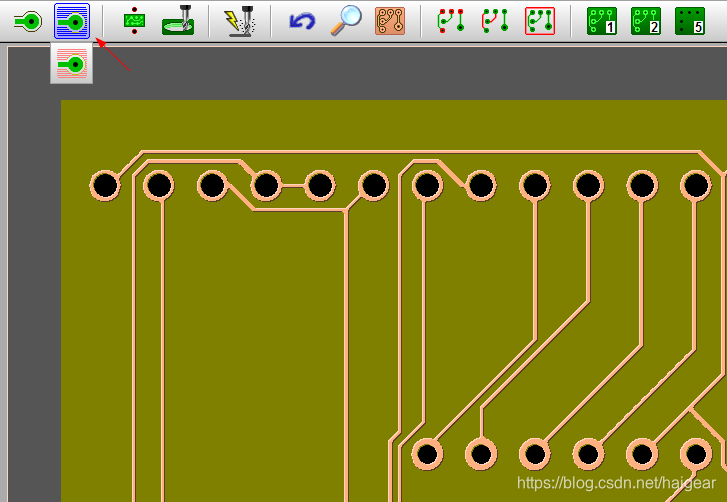

上面这种模式叫做雕刻，大部分覆铜板都保留了下来，我们可以看到仅仅是通过雕刻出线路及焊盘附近的隔离槽使电路完成。我们也可以干脆把隔离槽意外的覆铜板都铣掉（点击），如下图

2、设置刀具

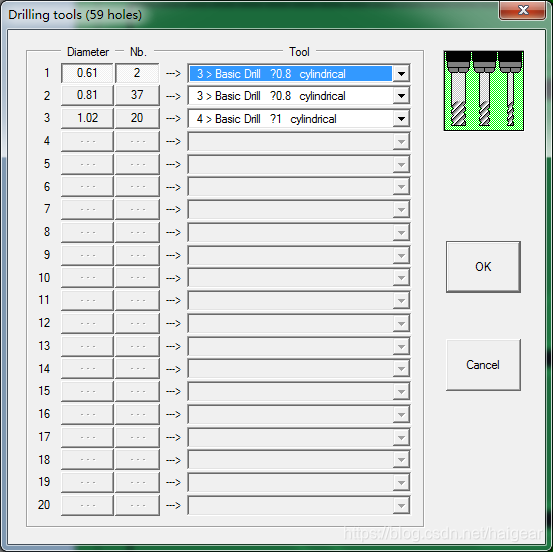

在输出雕刻机编码前，我们需要检查并设置我们雕刻机使用的道具，如下图

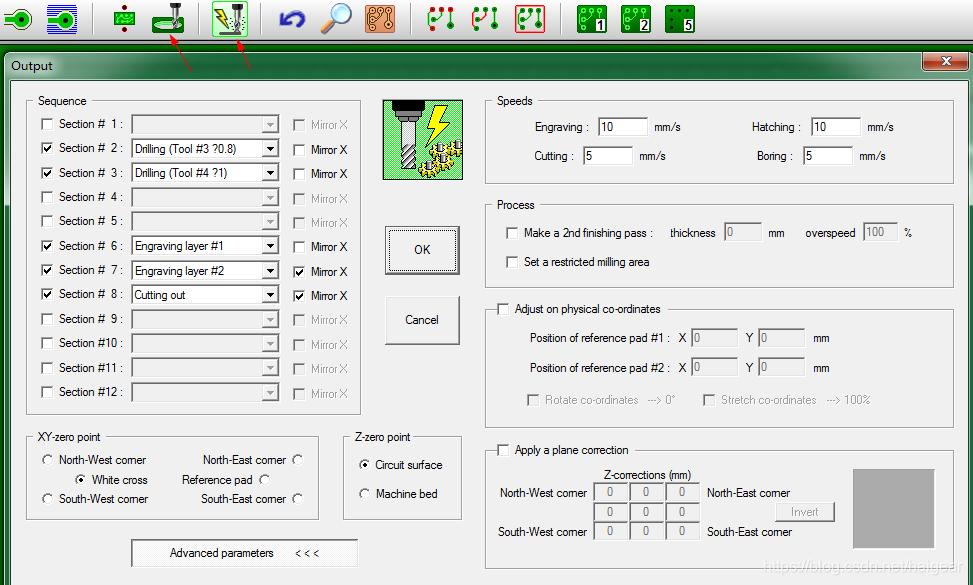

确认无误后，点击下图Mill按钮则可以正常到处文件（试用版的则不可以导出，其余的功能都和正版完全一样）

四、修改电路
当然，如果我们临时发现有的地方需要修改以下电路，在coppercam中也是可以实现的。可以通过以下方式来实现。点击工具栏中的外形计算按钮，如下图：

在其下拉的子按钮中选择我们需要的功能，则可分别实现删除隔离槽，切断电路线，以及部分打开隔离槽使电路线与覆铜板链接。
其余功能我们自己可以去摸索。这里不再赘述了。
