使用ArcGIS制作专题等值线图

最新推荐文章于 2024-04-20 22:01:52 发布
最新推荐文章于 2024-04-20 22:01:52 发布
阅读量1w 收藏 49
点赞数 3
分类专栏： 制图
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/han_jinlin/article/details/115801698
版权

在arcgis中制作类似气温等值线图的专题图，一开始走了很多弯路，但最后发现其实可以很简单，结合模型构建器也可以快速的批量化制作，20幅等值线图最终制作时间2小时左右，包括了制作模型构建器和个性化细节修改的时间。

目录

最终制图效果

软件环境

操作步骤

插值：克里金

生成等值线（等值线工具）

生成等值面（等值线工具）

平滑等值线

平滑等值面

使用出图的范围裁剪等值线和等值面

生成等值线注记

根据需求进行符号化

进阶：批量生成等值线图

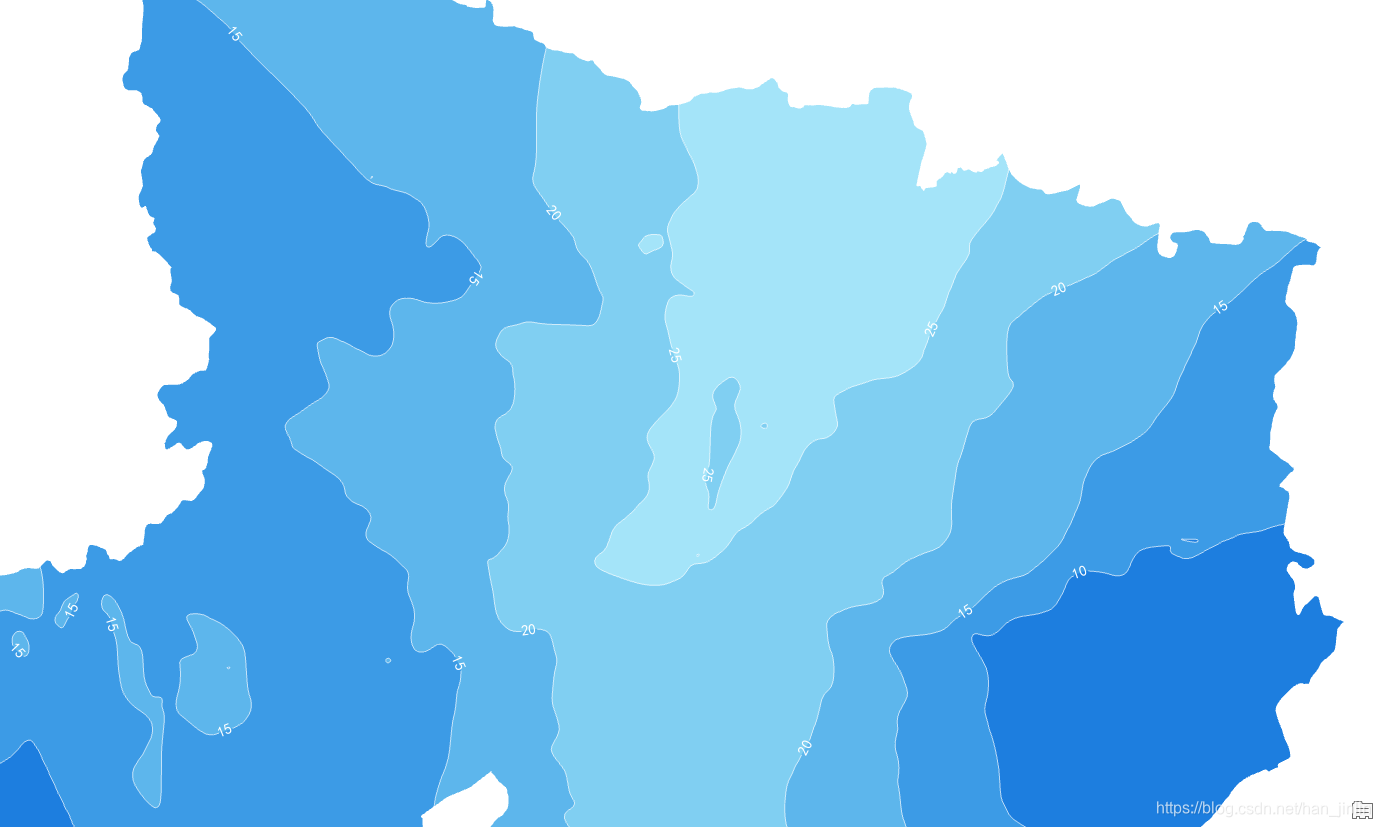

最终制图效果

软件环境

ArcGIS Pro 2.7

操作步骤

  1. 插值：克里金

    • 环境中同时设置掩膜和范围， 插值的范围要稍大于需要的范围，便于后期裁剪，否则可能会因为栅格分辨率无法完全填充

  2. 生成等值线（等值线工具）
