本文详细介绍了交换机的基本配置步骤，包括设置设备名称、查看配置、设置特权模式密码、保存配置、配置管理接口IP、启用远程管理及设置密码，确保网络设备的安全和有效管理。通过这些步骤，你可以对交换机进行基础到进阶的配置，并实现远程访问功能。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

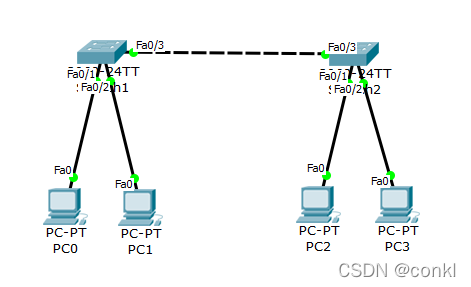

拓扑图

在这里插入图片描述

扩展

重启命令（重新加载配置）：reload

1 配置交换机设备名称

配置命令：
	enable
	config terminal
	hostname 设备名称

配置实操：
	Switch>enable
	Switch#config terminal
	Switch(config)#hostname AA
	AA(config)#

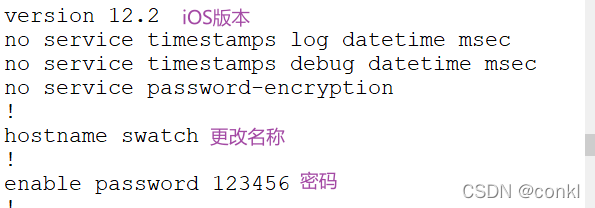

2查看配置

配置命令：
	enable
	config terminal
	hostname 设备名称

配置实操：
	Switch>enable
	Switch#config terminal
	Switch(config)#hostname AA
	AA(config)#

在这里插入图片描述
图1

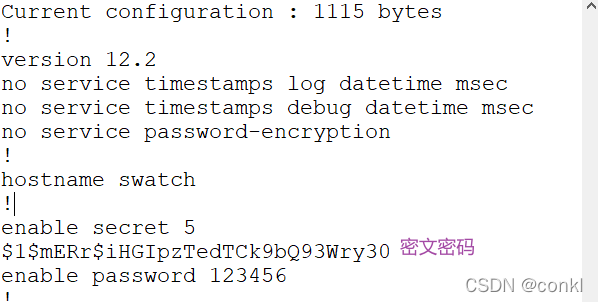

3配置交换机密码

进入特权模式需要密码
配置命令：
1	enable
	config terminal
	enable password 密码文本 <<明文密码

2	enable secret  密码文本 <<密文密码
见图2
配置实操：
1	enable password 123456 <<密码为数字123456
2	enable secret 1234567  <<密码为数字1234567

在这里插入图片描述
图2

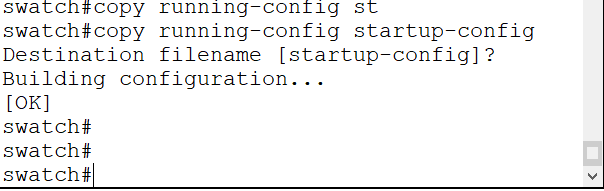

4保存配置

在交换机配置完命令后保存配置命令

配置命令：
1	enable
	writ
见图3
其他方法：
2	copy running-config startup-config
	<<running-config当前交换机系统中正在运行的配置文件 			<<startup-config交换机启动时需要加载的配置文件
配置实操：
1	swatch#write
	Building configuration...
	[OK] <2 wrsdfffffffassdfasdfasdfasdf <提示

2	swatch#copy running-config startup-config
	Destination filename [startup-config]? <<提示符 回车就可以
	Building configuration...
	[OK]  << 提示

在这里插入图片描述
图3

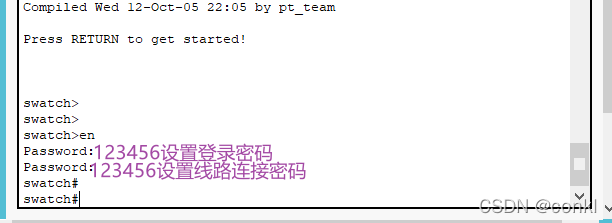

5线路连接与密码配置

配置命令：
	enable
	config terminal
	line console 0 <<
见图4
配置实操：
	line console 0
	password 123456 << 设置密码
	login <<登录验证

在这里插入图片描述
图4

6配置交换机管理ip VLAN

配置命令：
	enable
	config terminal
	interface VLAN 1 <<
	ip address  <<ip地址
	no shutdown <<开启端口
	见图5

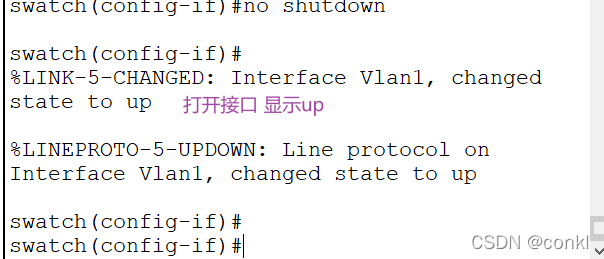

配置实操：
	swatch(config)#interface vlan 1
	swatch(config-if)#ip address 192.168.1.1 		255.255.255.0
	swatch(config-if)#no shutdown

在这里插入图片描述
图5
保存配置命令

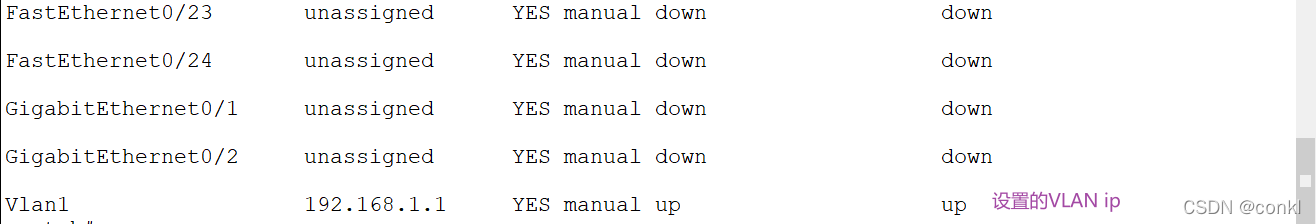

验证是否将ip放到VLAN中
查看命令：
1	swatch#show ip interface brief
2  	ping ip地址
验证
	见图6.1，6.2

在这里插入图片描述
使用ping 命令查看是否可以通信

7开启远程管理

配置命令：
	enable
	config terminal
	line vty 0 4 <<可以设置多个远程管理线路 其中的0 4指01234共5条线路
	password 123456  <<设置密码
	login <<设置登录验证

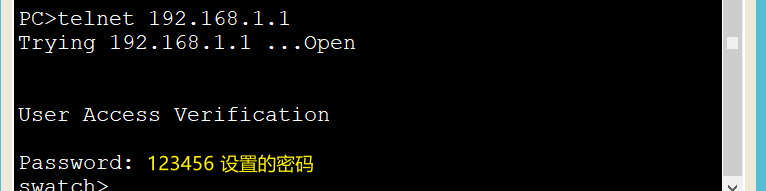

在cmd窗口使用 telnet ip地址进行验证
	见图7.1 7.2

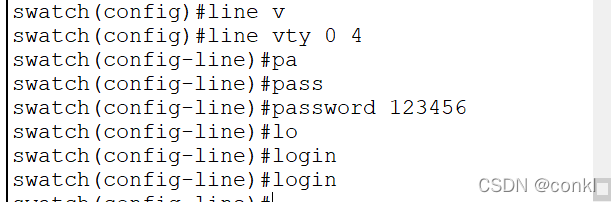

配置实操：
	swatch(config)#line vty 0 4
	swatch(config-line)#password 123456
	swatch(config-line)#login

在这里插入图片描述
图7.1

图7.2
