Dell EMC PowerEdge 14G 服务器通过BIOS管理界面创建阵列的方法

步骤：

1. 在系统启动期间，按F2键进入System Setup（系统设置）。

2. 单击Device Settings（设备设置）。

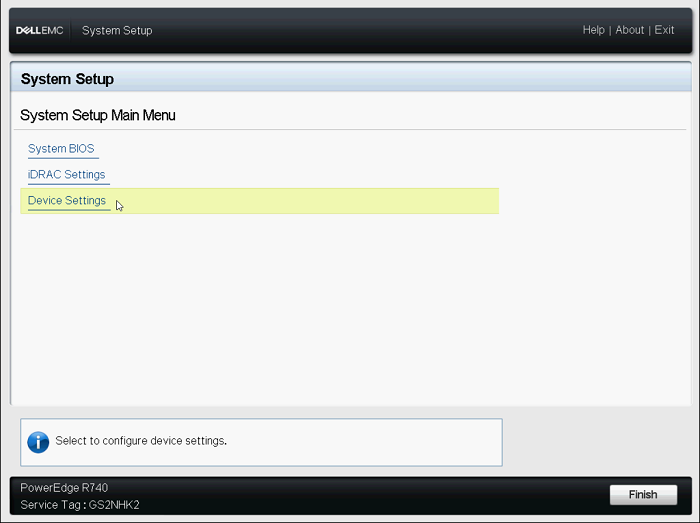

   图1：System Setup（系统设置）主菜单

3. 单击所需的RAID controller（RAID控制器）设备。

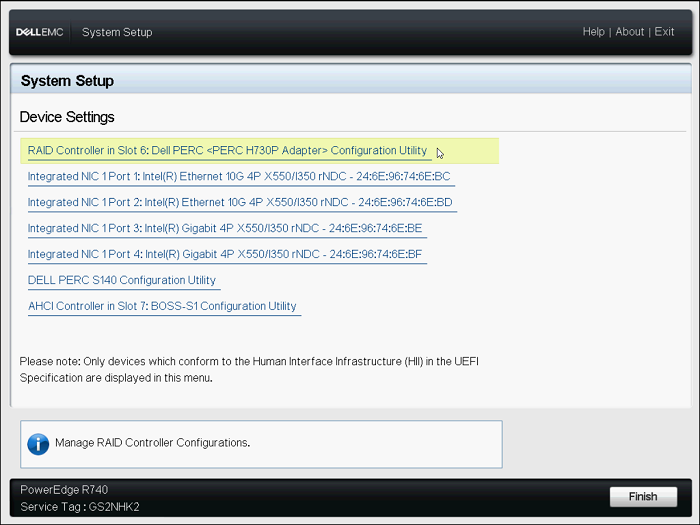

   图2：Device（设备）菜单

4. 单击Configuration Management（配置管理）。

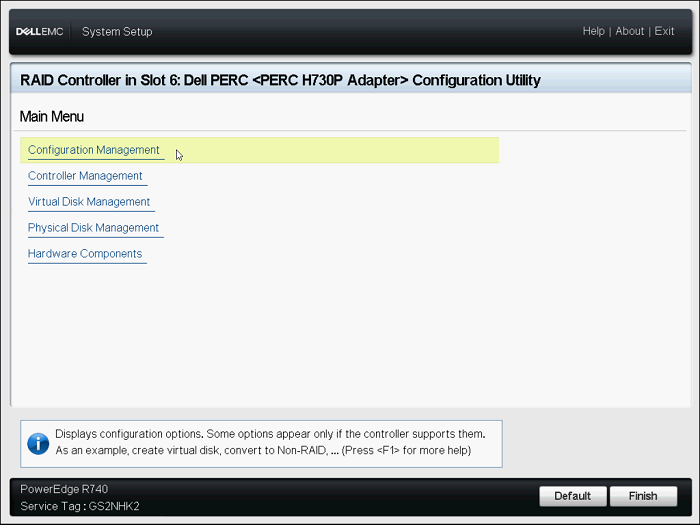

   图3：Configuration Utility（配置实用程序）主菜单

5. 单击Create Virtual Disk（创建虚拟磁盘）。

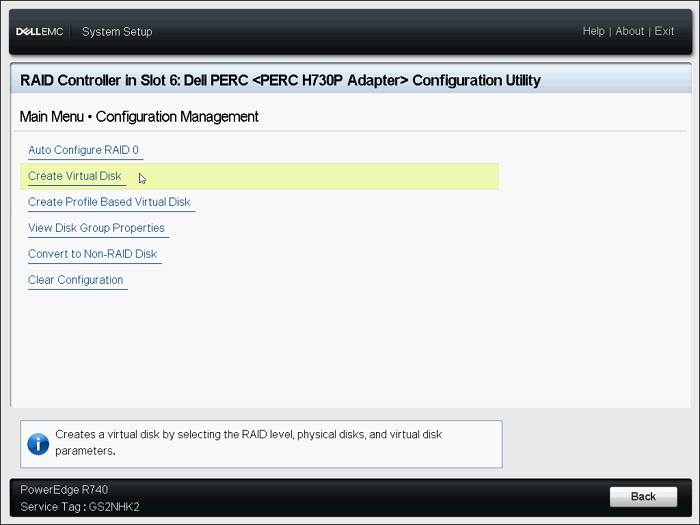

   图4：Configuration Management（配置管理）菜单

6. 现在会显示下面的选项列表以定义虚拟磁盘参数：

   • Select RAID level（选择RAID级别）— 允许您选择所需的RAID级别。
   • Secure Virtual Disk（安全虚拟磁盘）— 如果您要创建受保护的虚拟磁盘，请选择Secure Virtual Disk（安全虚拟磁盘）。注：仅当安全密钥已配置时，Secure Virtual Disk（安全虚拟磁盘）选项默认才会处于启用状态并已选中。仅会列出SED物理磁盘。
   • Select Physical Disks From（从以下选项中选择物理磁盘）— 可让您选择物理磁盘容量之一：
     • Unconfigured Capacity（未配置的容量）：在未配置的物理磁盘上创建虚拟磁盘。
     • Free Capacity（可用容量）：利用已是虚拟磁盘的一部分未使用的物理磁盘容量。
   • Select Physical Disks（选择物理磁盘）— 如果您要选择从中创建虚拟磁盘的物理磁盘，请单击Select Physical Disks（选择物理磁盘）。如果您选择Unconfigured Capacity（未配置的容量）作为物理磁盘容量，则会显示此选项。
   • Select Disk Groups（选择磁盘组）— 如果您要选择从中创建虚拟磁盘的磁盘组，请单击Select Disk Group（选择磁盘组）。如果您选择Free Capacity（可用容量）作为物理磁盘容量，将会显示此选项。
   • Configure Virtual Disk Parameters（配置虚拟磁盘参数）— 允许您在创建虚拟磁盘时设置虚拟磁盘参数。有关更多信息，请参阅配置虚拟磁盘参数。

7. 单击Select Physical Disks（选择物理磁盘）。

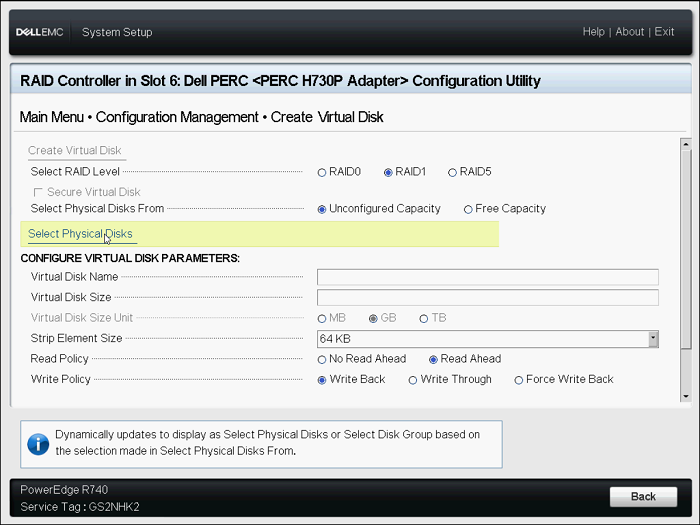

   图5：Create Virtual Disk（创建虚拟磁盘）菜单

8. 选择所需的驱动器，然后单击Apply Changes（应用更改）。

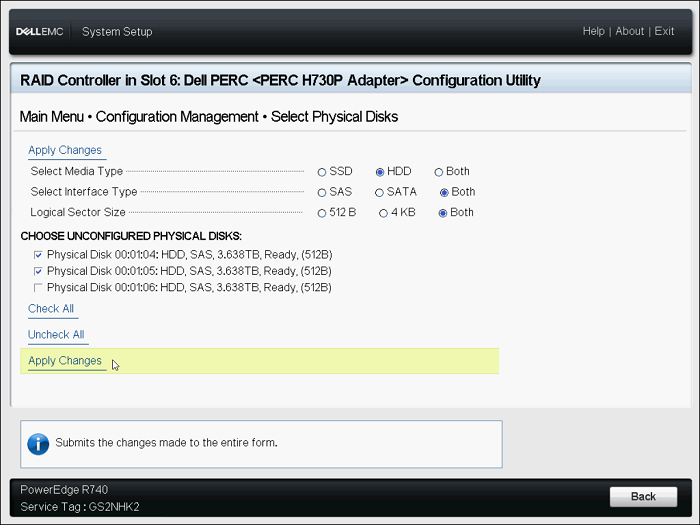

   图6：选择驱动器

9. 成功执行该操作后，单击OK（确定）。

   图7：成功确认

10. 命名新的虚拟磁盘，然后选择所需的设置。

11. 单击Create Virtual Disk（创建虚拟磁盘）。

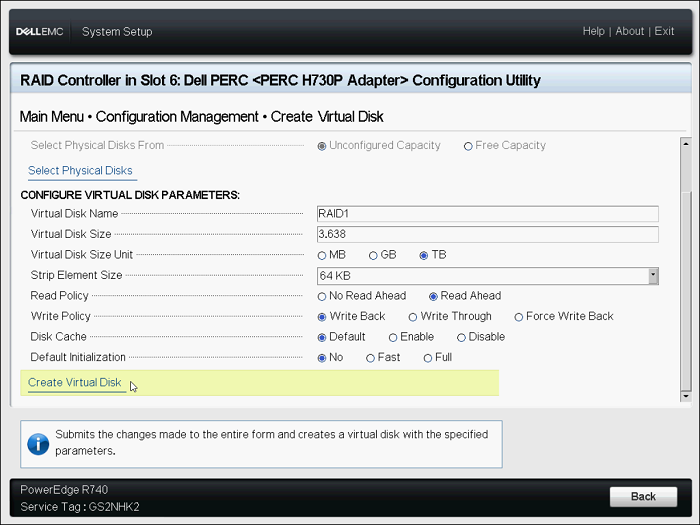

    图8：Create Virtual Disk（创建虚拟磁盘）

12. 选择Confirm（确认），然后单击Yes（是）。

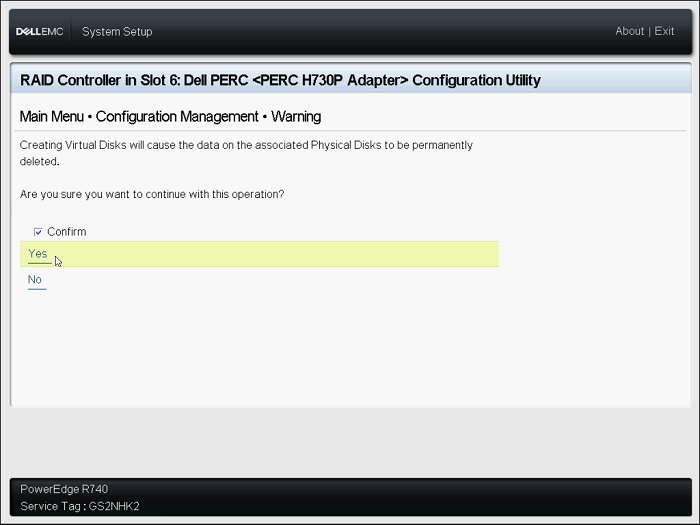

    图9：确认创建虚拟磁盘

13. 此时便已成创建虚拟磁盘。单击OK（确定）
