OceanBase

1 集中式数据库与分布式数据库

1.1 集中式数据库缺点

1. 成本高
2. 有性能上线
3. 无法横向扩展
   1. 横向扩展：变成多个，即加服务器
   2. 纵向扩展：单个变大，即加cpu、硬盘

1.2 分库分表缺点

1. 应用侵入性
2. 某些SQL不支持
3. 无法保证数据一致性

1.3 OceanBase优点

1. 高可用+数据一致
   1. 依赖工业级Paxos协议实现
   2. PRO=0：Recovery Point Objective，可靠性的指标，不丢失数据，
   3. RTO<30：Recovery Time Objective，可用性的指标，30s内恢复
2. 便于横向扩容
3. 成本低
4. 支持复杂SQL
5. 部署灵活
6. 无应用侵入，即对业务透明

2 简介

1. 自助研发，不需求助开源社区
2. 高性能
   1. LSM Tree
3. 高透明
4. 高兼容：支持Oracle租户和Mysql租户
5. 通过了TPC-C
6. 在阿里的系统中得到广泛应用

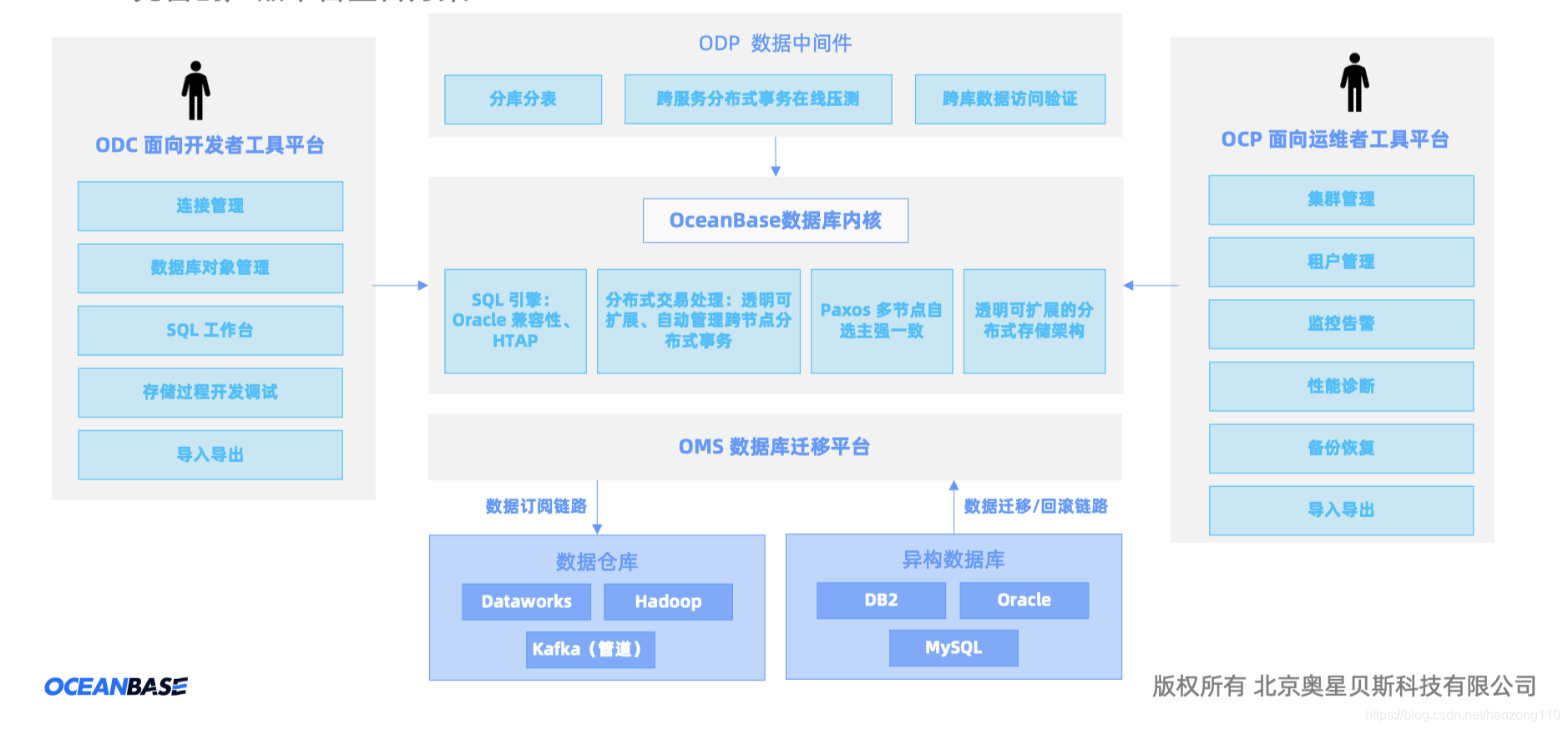

3 相关产品

1. OCP：OceanBase Cloud platform
   1. 图形化界面
   2. 集群管理、租户管理、集群监控、性能监控
2. ODC：Oceanbase Developer Center
   1. 相当于plsql devloper
   2. 可以清晰直观查看修改当前数据库支持的变量
3. OceanBase数据库内核
   1. 兼容Mysql+Oracle
   2. 支持OLTP+OLAP，即支持HTAP
      1. T：Transactional
      2. A：Analytical
      3. HTAP：Hybrid Transactional/Analytical Processing
   3. 需要三台服务器
4. OMS：数据库迁移平台
   1. 可以将数据从OceanBase导出到Kafka、大数据
   2. 可以将数据从Oracle、Mysql、DB2导入
5. 支持国产CPU和操作系统

4 客户端支持

1. OBClient：OceanBase自带黑屏客户端。支持租户Oracle+Mysql
2. Mysql客户端：支持租户Mysql
3. ODC、OCP：支持租户Mysql+Oracle

5 基本概念

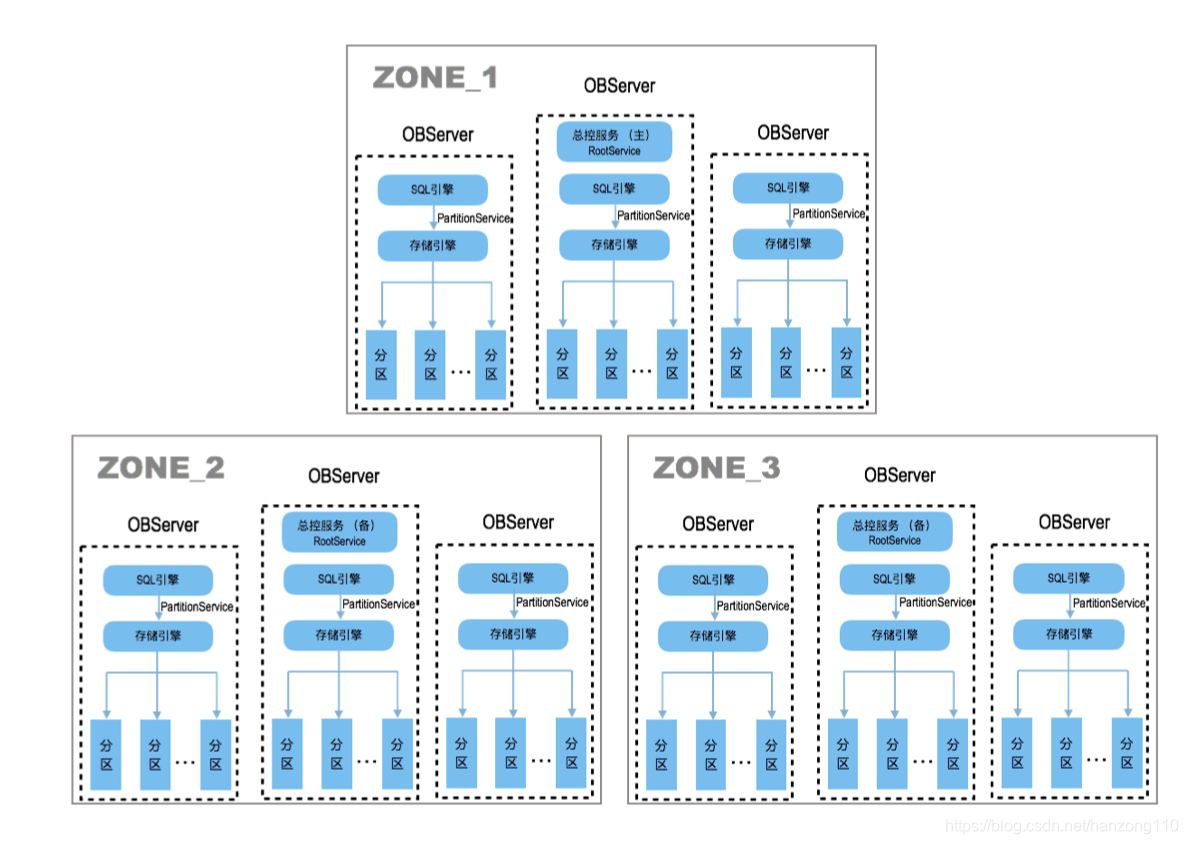

1. ZONE

   1. 对集群内一批机器打同一个tag，则属于同一个Zone
   2. 一个Zone包含多个OBServer
   3. 一个集群Zone个数一般>=3，建议奇数个(Paxos 协议)
   4. 一般一个城市或一个机房对应一个Zone，单个Zone坏不影响业务
   5. 每一份数据在各个 Zone 上有且只有一份副本



2. RootService

   1. 也称RS，总控服务，用于处理OBServer上下线和Zone上下线、管理如何分区、控制合并MemTable和SS Table之前先将本zone全部分区的Leader切到其它zone，等到合并完成后再切回来、执行DDL操作
   2. 每个Zone中有一个，可以和某个OBServer在同一台机器，某个Zone中RootService宕了，另一个Zone中的接管

3. 资源池

   1. 集群多个服务器组成了一个大的资源池，包括指定规格的 CPU、内存、存 储、TPS、QPS 等

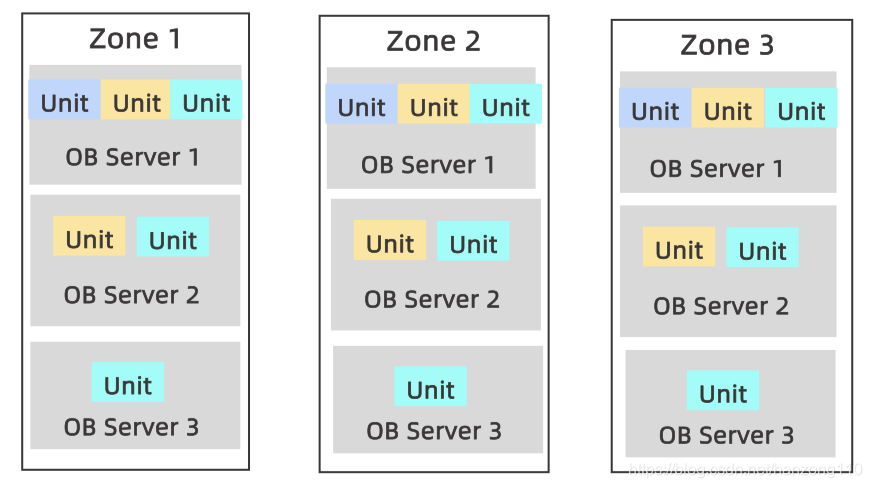

4. Unit

   1. 表示某一个OBServer上的一部分资源
   2. U1=2C8G：表示Unit1有2cpu和8g内存，还有一部分硬盘，最终数据的副本就存放在Unit中

5. 租户

   1. 类似数据库实例

   2. 创建租户时，需指定Mysql模式还是Oracle模式

   3. 创建租户时，需要指定分配资源池中多少资源(Unit)给该租户

      1. 一个租户，在同一个Zone的同一个OBServer上，最多有一个Unit
      2. Unite=U1，Unite Num=2，表示分配给租户2个Unit，即同一个Zone中，有两个OBServer中的一部分资源给这个租户



   4. 创建租户语句

      --创建Unit
      CREATE RESOURCE UNIT unit1
      max_cpu = 4, max_memory = 10737418240, -- 10GB
      min_memory = 10737418240, -- 10GB
      max_iops = 1000,
      min_iops = 128,
      max_session_num = 300,
      max_disk_size = 21474836480 -- 20GB
      ;
      --创建资源池
      CREATE RESOURCE POOL pool1
      UNIT = 'unit1',
      UNIT_NUM = 1,
      ZONE_LIST = ('zone1', 'zone2', 'zone3')
      ;
      --将资源池分配给租户
      CREATE TENANT mysql_tenant
      RESOURCE_POOL_LIST = ('pool1'),
      primary_zone = 'zone1,zone2,zone3'
      set ob_tcp_invited_nodes = '%', ob_compatibility_mode = 'mysql', recyclebin = off, ob_timestamp_service = 'GTS’ ;


8 集群技术架构

8.1 数据分区与分区副本

1. 分区：hash、list、range
2. 副本：每个分区的数据在物理上存储多份，每一份叫做分区的一个副本，每个 副本会存储在一个Zone 中，且一个 Zone 只能有一个副本

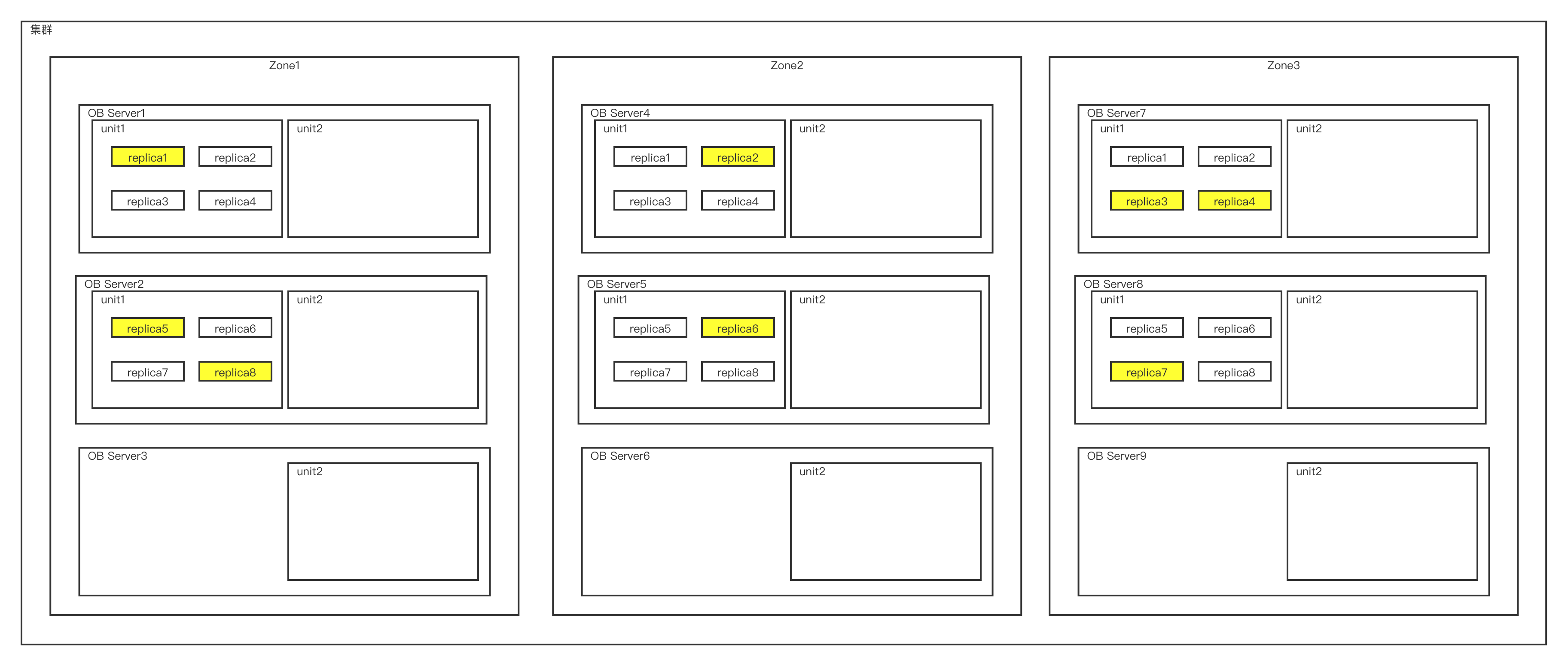

3. 以分区为单位，组成Paxos组，，自动选出谁是主，谁是从，只有主副本提供服务。图中黄色为主副本，其他为从副本

8.2 副本类型

类型	事务日志	MemTable(内存中未写入硬盘的数据)	SSTable(硬盘中的数据)	数据安全	参与投票/作为leader
全能型	有	有	有	高	是/是
日志型	有	无	无	低	是/否
只读型	有	有	有	中	否/否

1. 全能型副本：我们通常只使用这种副本
2. 日志型副本：消耗CPU、内存、硬盘更少，一般用于最后一个副本，可以有效降低成 本
3. 只读型：可以在对读取数据要求一致性不是特别高时，提供读服务，由于其不参与选举，因此不会由于其存在，影响选举效率，也因此同一个分区，在同一个Zone中可以存在多个只读型的副本

8.3 自动负载均衡与智能路由

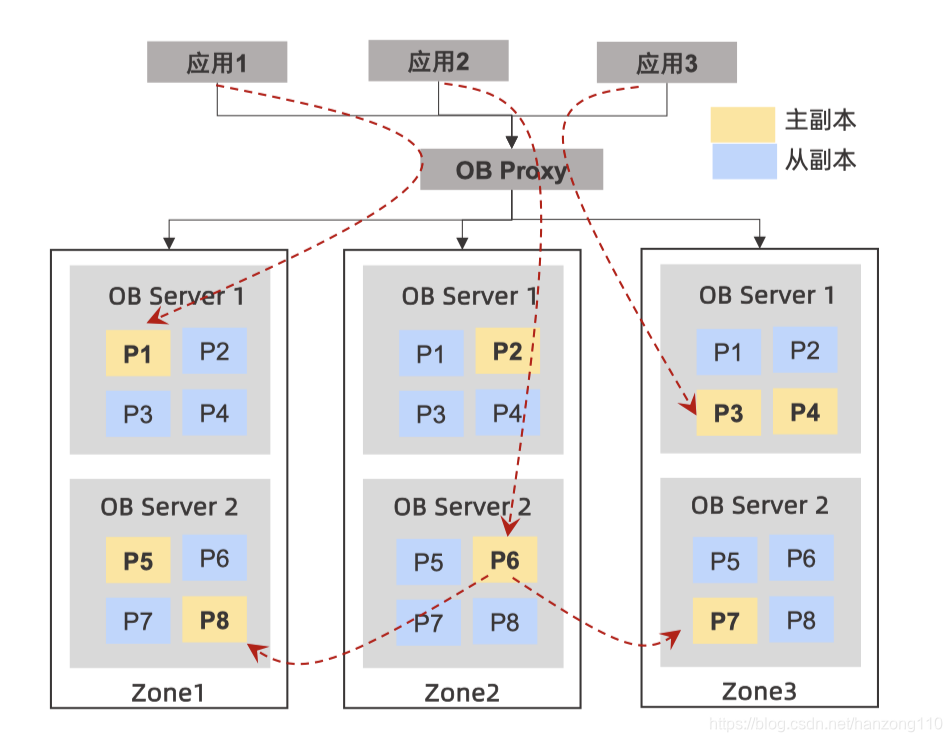

1. 应用的请求发送给OB Proxy，由其对SQL进行轻量解析，判断数据的主副本在哪个OBServer中，然后自动发送到那台OBServer
2. 如果没找到主副本在哪，随机分配给一个OB Server，但当语句执行完毕后，OB Proxy会将主副本位置信息更新自己的Location Cache中，加快后续解析速度
3. OBProxy不需要独占一台服务器
4. 可以使用F5或DNS完成OBProxy的负载均衡
5. 如果应用需要访问的数据不在同一个OBServer中，由最开始承接业务的OBServer，从其他OBServer中取数据
6. 此过程对客户端透明

8.4 副本间确保数据一致性

1. Redo Log
   1. 修改数据库某一行数据时，需要先把数据从磁盘读取到内存，然后在内存中修改该数据，此时内存中数据与磁盘中数据就存在了差异，我们称这种有差异的数据为脏页，不是每次生成脏页就将脏页刷新回磁盘，因为这样会产生海量的IO操作，但如果在脏页刷新回磁盘之前，数据宕机，脏页中数据会丢失，Redo log就用来解决这个问题
   2. Redo Log中存储了数据被修改后的值，当我们提交一个事务时，会先去把要修改的数据写入Redo Log，然后再修改内存中数据，因为Redo Log是顺序写，效率非常高，不用担心影响效率
2. 需要写入主副本时，主副本会将请求发送给从副本，多数从副本写入Redo Log后，主副本就认为该写入操作完成，无需等所有从副本反馈
3. 如果某个从副本由于故障，没有记录Redo Log成功，恢复后只需比对，并从主副本追平数据即可

8.5 设置Primary Zone

1. (z1,z2,z3)：表示zone1 = zone2 = zone3，即zone1、zone2、zone3中主副本个数尽量相同，适用于批处理场景，不关注某个SQL执行时间，期望任务整体尽快完成
2. (z1;z2;z3)：表示zone1 > zone2 > zone3，即主副本都在zone1中，适用于联机交易，可以避免跨服务器访问带来的网络延时
3. (z1,z2;z3)：表示zone1 = zone2 > zone3，即主副本均匀分配在zone1和zone2，从副本在zone3，将业务汇聚到距离较近的城市的OBServer上

8.6 Primary Zone优先级

1. 表、数据库、租户，都可以设置Primary Zone
2. 表 > 数据库 > 租户
3. 对于小租户(unit_num=1)，OceanBase默认不会将分区打散到各个zone

8.7 Table Group

1. 如果多个表分区方式相同(分区类型、分区健个数、分区数量)，也就是说，这几个表，可能频繁对同一分区键进行关联查询，那么可以将它们分配到同一个Table Group中
2. 同一个Table Group中的所有表的同一个分区ID(partition_id)，它们的主副本在同一个OBServer中，这样可以有效较少分布式事务引起的跨机访问开销
3. 如果Primary Zone设置的只有一个zone存放主副本，且这个租户Zone中只有一个unit，那就意味着，本身数据就都在同一个OBServer中，也就没必要设置Table Group

8.8 OBServer进程异常后的处理策略

1. OBServer的临时下线：从其他zone副本中，将当前OBServer所在Zone中缺失的数据复制到该Zone剩余的机器中
2. 如果OBServer宕机时间超过server_permanent_offline_time，就认为可能很长时间恢复不了，就进行临时下线，不超过不做处理，从而避免临时下线带来的频繁数据迁移，但有可能再有副本所在OBServer宕机造成整体服务挂掉
3. 被临时下线的OBServer如果想上线，必须先从其所在Zone或其他Zone中将副本迁移回来

8.9 传统数据实现高可用的问题

1. 可能丢失数据
   1. 最大保护模式：主和备记录Redo Log都成功，发起的业务查询才成功，因此备数据库宕机，主数据无法发送Redo Log，就一直等待其恢复，无法对外提供服务，基本生产环境没有使用最大保护模式的
   2. 最大性能模式：主数据库Redo Log记录成功，业务即返回成功，如果主成功，备没成功，但此时主宕机，那么备中缺失了一部分数据
   3. 最大可用模式：备可用时使用最大保护，备不可用时使用最大性能，一般生产环境属于这种
2. 无法自动切换
   1. 因为只有主和备，当二者联系不上，无法知道到底是谁宕机了，OceanBase可以通过Paxos协议判断

8.10 OceanBase容灾

1. 同城三机房：每个机房一个Zone
2. 三地五中心五副本
   1. 3个城市，5个Zone，每个城市最多2个Zone，保证任意城市有灾难，其他两个城市的副本能构成多数派
   2. 城市1和城市2尽可能近，来降低同步Redo Log的延时
   3. 城市3可以只提供日志型副本，降低成本
3. 同城两机房：建两套集群，注意不是两个Zone，两套集群间使用传统数据库的最大性能或最大保护模式
4. 两地三中心
   1. 两个地区建立3个中心，主城市两个中心，备用城市一个中心
   2. 主城市的两个中心，每个中心两个Zone，备用城市的一个中心有一个Zone
   3. 备用城市再建立一个三Zone的集群，从主集群同步，也是使用最大性能或最大保护模式
   4. 任何中心遇到IDC故障，另两个还能继续提供服务，如果主城市整体IDC故障，备用城市的备用集群可以接管

8.11 扩容与缩容

1. 扩容流程
   1. 为每个Zone添加新物理机
   2. 新机器上启动OBServer
   3. 新OBServer执行alter system add server，将自身添加到集群
   4. 执行alter resource pool<pool name> unit_num=<bigger number>扩充资源池中unit个数
   5. OceanBase自动rebalance，即，将部分数据从旧unit在线复制到新unit
   6. 复制完成后，自动将服务切换到新unit，并删除旧unit中数据
2. 缩容流程
   1. 减少资源池中unit个数
   2. OceanBase自动rebalance，即，将部分数据从旧unit在线复制到同Zone内其他机器的unit中
   3. 复制成功后将服务切换到新unit上，之后删除待下线机器的unit中分区上的数据
   4. 执行alter system delete server完成机器下线
   5. 将下线机器关机

8.12 OceanBase保证ACID

8.12.1 两类一致性协议

1. 2PC：Two-Phase Commit，用于保证属于多个数据分片上的操作的原子性，即保证多台服务器上的操作要么全部成功，要么全失败
   1. 阶段1：投票
      1. 事务询问：协调者向所有参与者发送事务内容(insert、update)，询问是否可以执行事务提交操作
      2. 执行事务：各参与者节点执行事务操作(insert、update)，并将Undo和Redo信息计入事务日志中
      3. 返回响应：参与者将执行事务结果返回给协调者，Yes或No
   2. 阶段2：执行
      1. 协调者向所有参与者节点发出Commit请求
      2. 参与者接收到Commit请求后，会正式执行事务提交操作，并在完成提交之后释放在整个事务执行期间占用的事务资源
      3. 参与者在完成事务提交之后，向协调者发送ACK信息
      4. 协调者接收到所有参与者反馈的ACK消息后，完成事务
      5. 如果阶段1有参与者返回No，或协调者在超时时间内无法获取所有参与者的响应，就会中断事务
         1. 协调者向所有参与者节点发出Rollback请求
         2. 参与者接收到rollback请求后，会利用其在阶段一中记录的Undo信息来执行事务回滚操作，并在完成回滚之后释放整个事务执行期间占用的资源
         3. 参与者在完成事务回滚之后，向协调者发送ACK信息
         4. 协调者接收到所有参与者反馈的ACK信息后，完成事务中断
2. Paxos：用于保证同一个数据分片的多个副本之间的数据一致性

8.12.2 ACID保证

1. A(原子性)：依赖2PC协议
   1. 数据库中间件架构：中间件是协调者，下面的数据库是参与者，参与者只知道协调者而不知道其他参与者的存在，一旦中间件故障，很难恢复事务
   2. OceanBase：所有的参与者和协调者都是OB Server，且所有协调者和参与者都高可用，协调者宕机，其他服务器的从副本通过 Paxos协议也可以很快的自动选举新的主副本，来作为新的协调者，新的主副本可以通过Redo Log知晓之前事务的存在，因此可以将事务恢复到宕机之前的状态，不会有状态和数据的丢失
2. C(一致性)：通过保证主键唯一和全局快照保证
3. I(隔离性)：通过MVCC，MVCC就是一种解决读写互斥的技术，保证读不影响写，写也不影响读
   1. Read-Committed
   2. Serializable
4. D(持久性)：通过Redo Log保证

9 存储引擎

9.1 传统数据库

1. 磁盘上有表空间，表空间中划分出不同的段(Extend)，每个段划分为若干页(Block)，段和页会随着数据不断插入来不停分配，内存中的Buffer Pool和硬盘上的表空间一一对应，数据从哪读出来，最终就会写回到哪里
2. 读数据：如果内存有数据，从内存(buffer pool)读，内存没有数据，先从硬盘读到内存
3. 写数据
   1. 先写入内存，定期check point，将脏数据写入硬盘，但由于数据在硬盘中位置不同，因此会造成随机写。所谓随机写不是指随机写入一个位置，而是写入硬盘不同的位置，效率远低于顺序写
   2. SSD上大量的随机写会造成写放大
   3. 且由于数据的读写，都是以页或者段为单位，即使要修改的数据很少，比如只是修改了1个页内的几个字节，也需要把整页更新到硬盘的表空间中，造成写放大

9.2 OceanBase

1. OceanBase将内存分为两块，MemTable用于写，热点缓存用于读
2. 写数据
   1. 脏数据写入MemTable
   2. MemTable并不定期进行check point落盘，而是在内存快满、固定时间、人工触发时，将内存中一大批脏数据先进行合并，再写到硬盘，这个过程叫转储，转储数据就是在硬盘上的增量数据，之后转储数据会和硬盘的SS Table的基线数据合并后，形成新的基线数据
      1. 避免随机写
      2. 提升存储利用率，传统数据库delete后会造成磁盘碎片，OceanBase使用LSM Tree架构，数据在磁盘上默认按主键有序排列，当内存里的大量的 增量数据和磁盘基线数据合并时，会重新排序，然后以批量写的形式顺序写到硬盘上，可以很 容易的把原有的碎片去掉，减少磁盘碎片，提升存储利用率
      3. 提供压缩率
   3. 内存占用率达到一定阈值后，冻结MemTable，并执行转储、合并等操作来释放内存
   4. 内存增量数据批量合并到磁盘，以顺序写替代随机写
3. 读数据：从热点缓存、MemTable、SS Table中读取数据，保证数据一致
4. LSM Tree存储
   1. 是一种分层，有序，面向磁盘的数据结构
   2. 这种结构的写入，全部都是以Append的模式追加，不存在删除和修改
   3. 大大提升了数据的写入能力，却是以牺牲部分读取性能为代价
5. 内存中增量数据，分多级，批量归并到硬盘，级层越多，系统越稳定，但数据查询路径越长
   1. mini freeze：异步合并，合并为minor freeze
   2. minor freeze：实时合并，合并为major freeze
   3. major freeze：合并为基线数据，也就是sstable
6. OcaenBase会对存储的数据进行两次压缩，第一次为encoding，第二次为通用压缩，使用lz4、lzo等压缩算法，最终Mysql中100T迁移到OceanBase只需33T

10 备份与恢复

1. 备份支持阿里云OSS存储和普通的NFS
2. 备份速度能达到网卡上线，约等1G/s
3. 恢复速度为500M/s
4. 备份最小粒度为租户
5. 支持全量备份(备份sstable)和增量备份(备份redolog)

11 JDBC连接

1. 使用jdbc连接时，如果为mysql租户，可以使用标准mysql协议，如果oracle租户，必须使用OceanBase开发的jdbc驱动

12 参数管理

1. 参数分动态生效和重启生效，大部分动态生效

2. 参数分集群级别和租户级别，集群级别会覆盖租户级别

3. 集群级别参数无法通过普通租户设定，也无法通过系统租户指定普通租户设定，只能由系统租户来设定

4. 系统租户可以查看和设置其他租户参数，普通租户只能设置自己的参数

   --查看系统租户参数，tenant表示租户，t1是系统租户，查询中的列scope表示角色，CLUSTER为集群级参数，TENANT为租户级参数，edit_level表示生效方式，dynamic-effective表示动态生效，static-effective表示重启生效
   show parameters like '%sql_work_area%' tenant=t1
   --查看普通租户参数
   show parameters like 'sql_work_area'


13 变量

1. 会话变量：session级，当前session生效

2. 全局变量：global级，也叫租户级，当前已打开的session无效

   show variables like '%<pattern>%'
   set @@session.<name> = <value>
   set @@global.<name> = <value>


14 OceanBase告警级别

1. Info<Caution<Alert<Cirtical<Down
