SIP报文案例基础

1. 概念

        SIP（Session Initiation Protocol），即会话发起协议。是一个VOIP信令协议，其目的是在IP网络中实现电话功能，即软电话功能。SIP协议是纯文本协议（消息体全部由代码自定义显示），通常为UDP承载，使用端口5060，本文对SIP协议的流程作简单描述，然后对格式进行分析。

        注意：网络流量中SIP协议还会使用TCP承载，也会使用其它端口。

2. 组成

        请求行（request-line）or状态行（status-line）

        消息头（message header）

        正文（message body可选）

3. SIP消息分类：请求消息 和 响应消息

        请求消息（Request）：客户端为了激活特定操作而发给服务器的SIP消息，包括INVITE,ACK,OPTIONS,BYE,CANCEL和REGISTER消息

        响应消息（Response）：服务器向客户端反馈对应请求的处理结果的SIP消息，包括1xx,2xx,3xx,4xx,5xx,6xx响应消息

        UAC用于发起请求(request)，而UAS用于产生响应(response)。

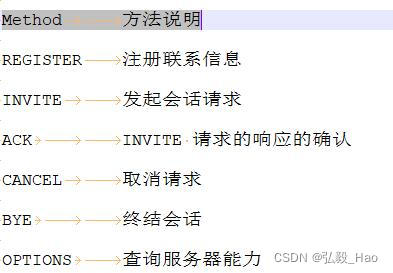

4. 请求行方法

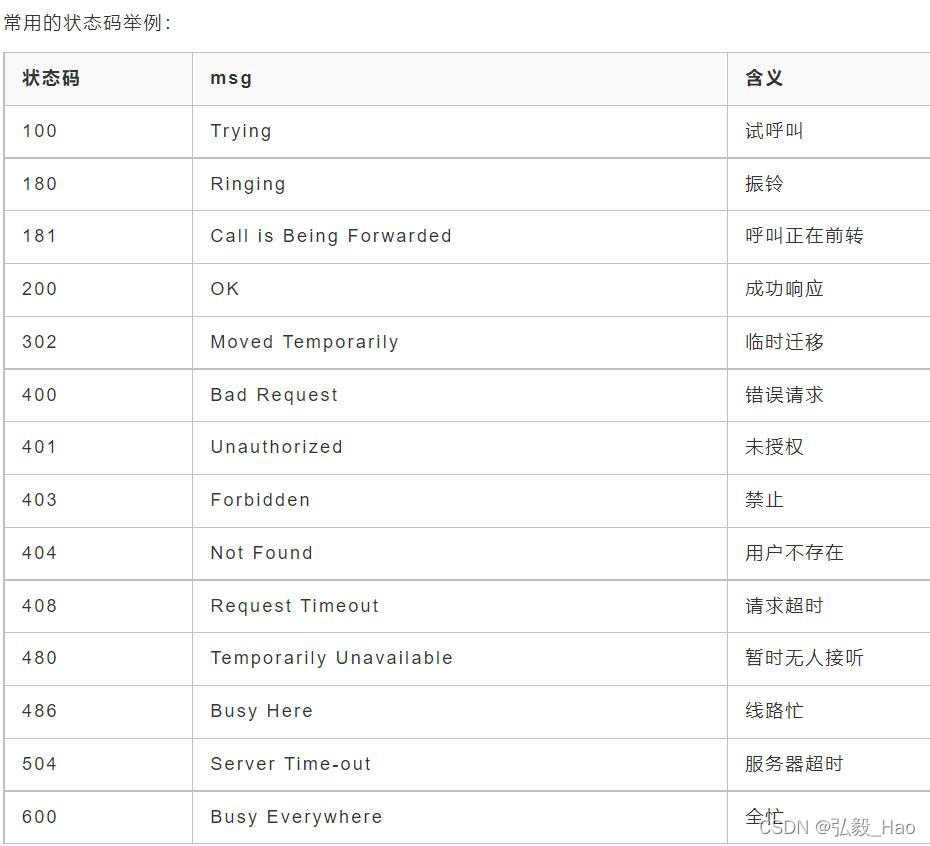

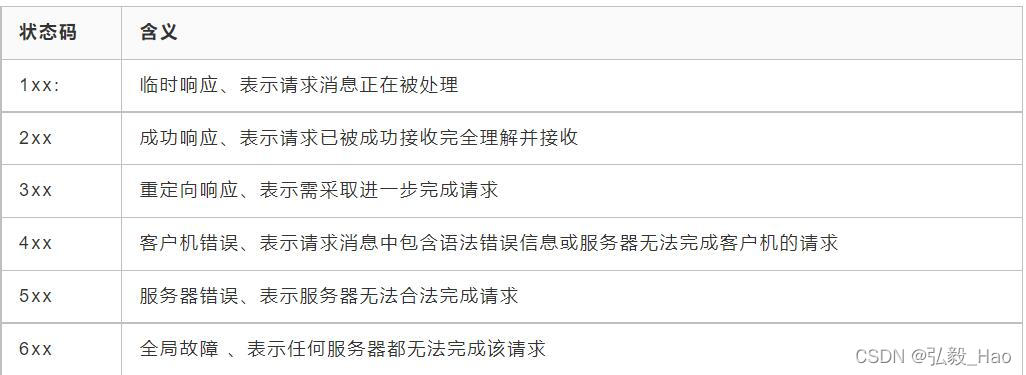

5. 状态行状态码

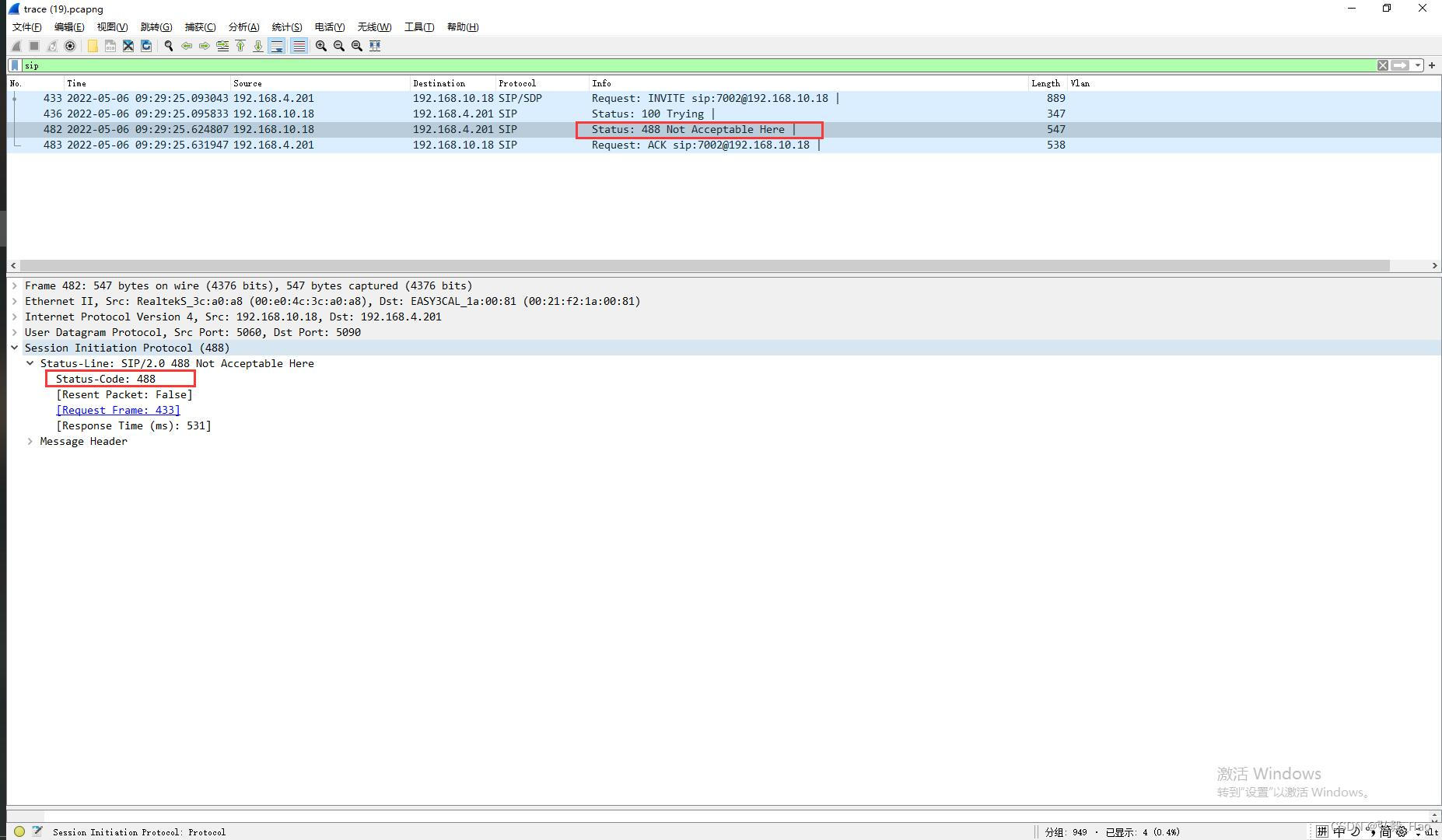

488                                  Not acceptable here                                                     语音编解码不匹配

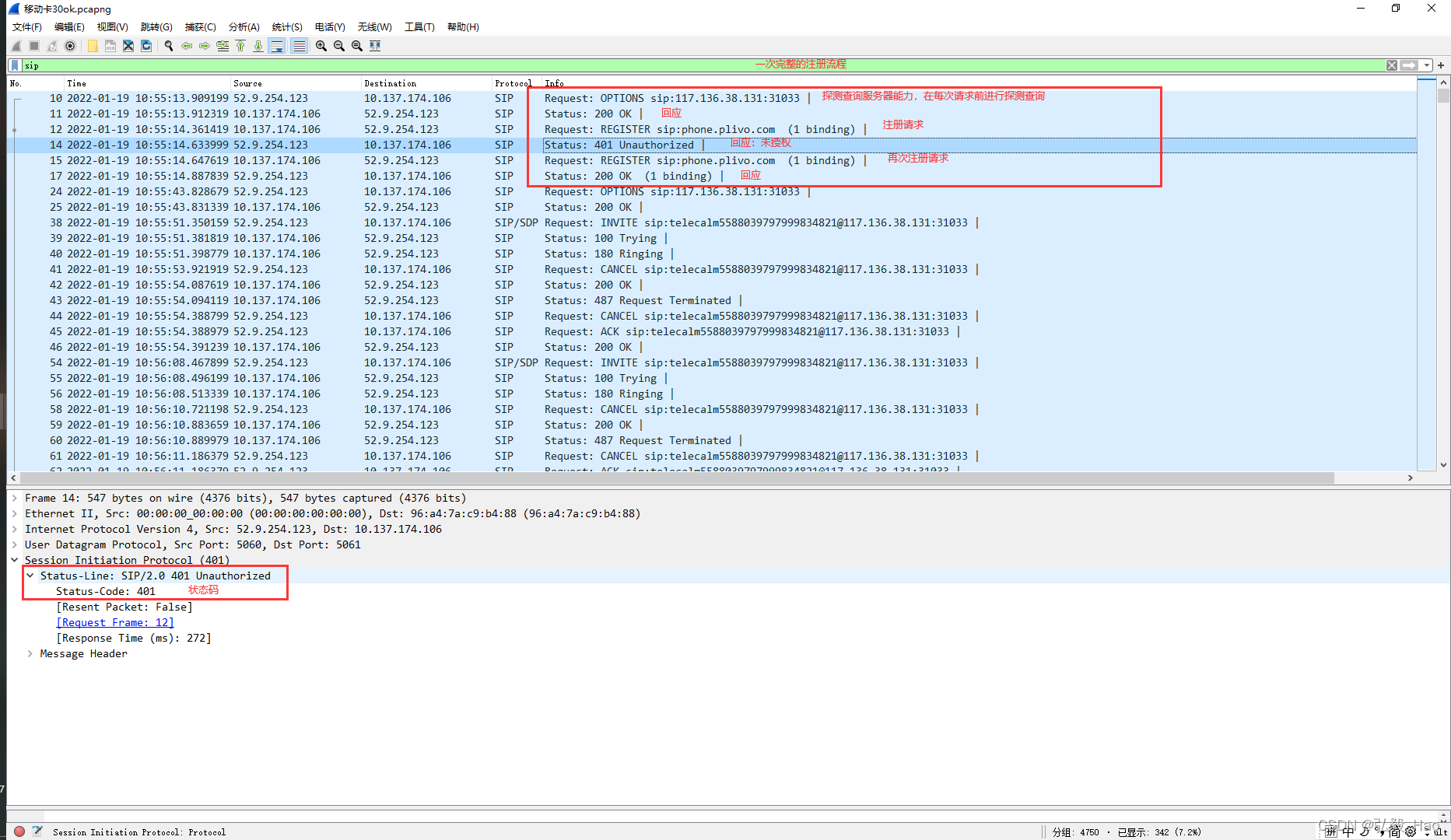

6. 案例分析-注册报文

注册的时机

        SIP用户终端登记：“登记”即“注册Register”。Sip用户终端上电后即向注册服务器（登记服务器）进行“登录/注册”，主动向注册服务器发送Register。

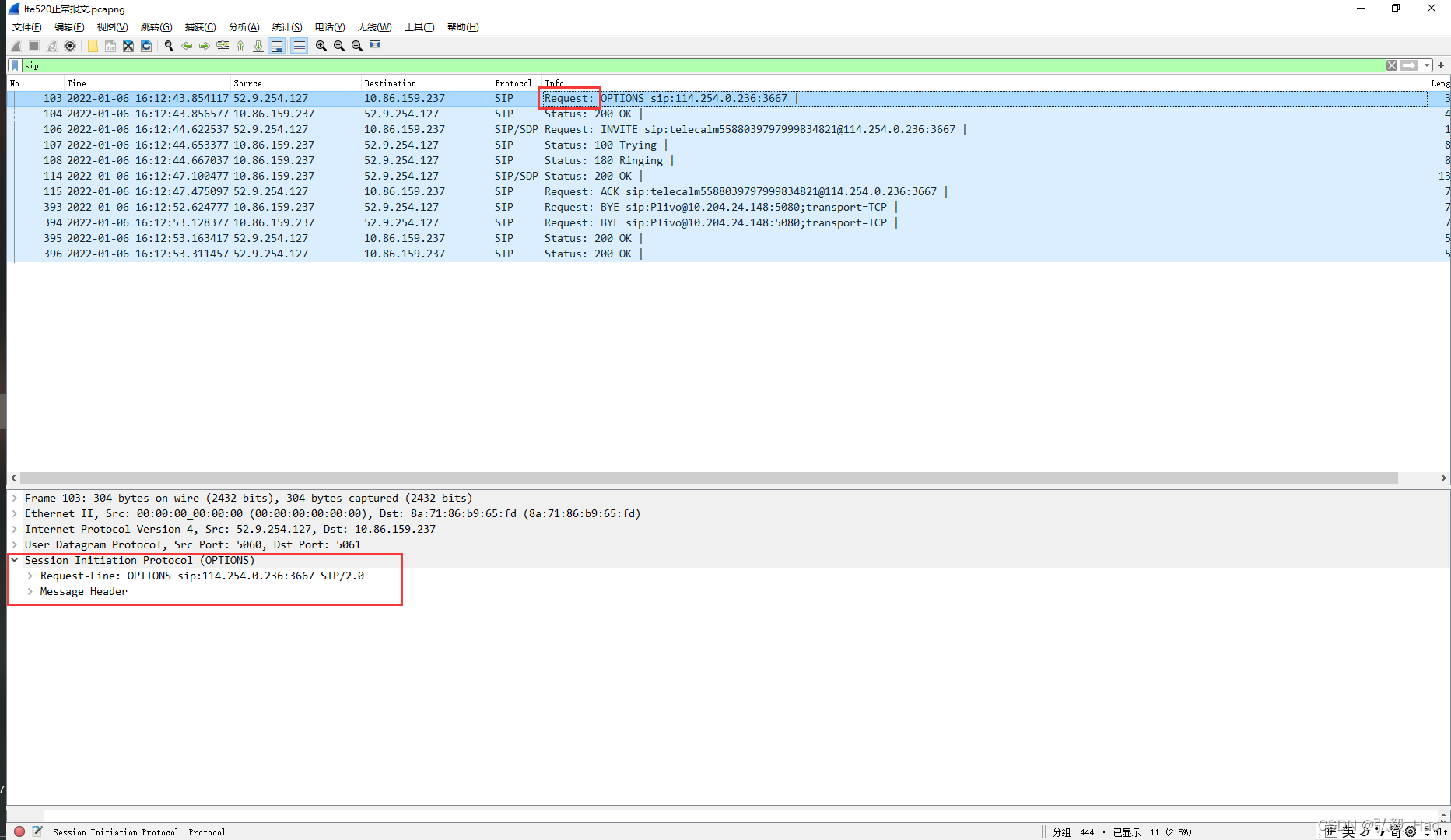

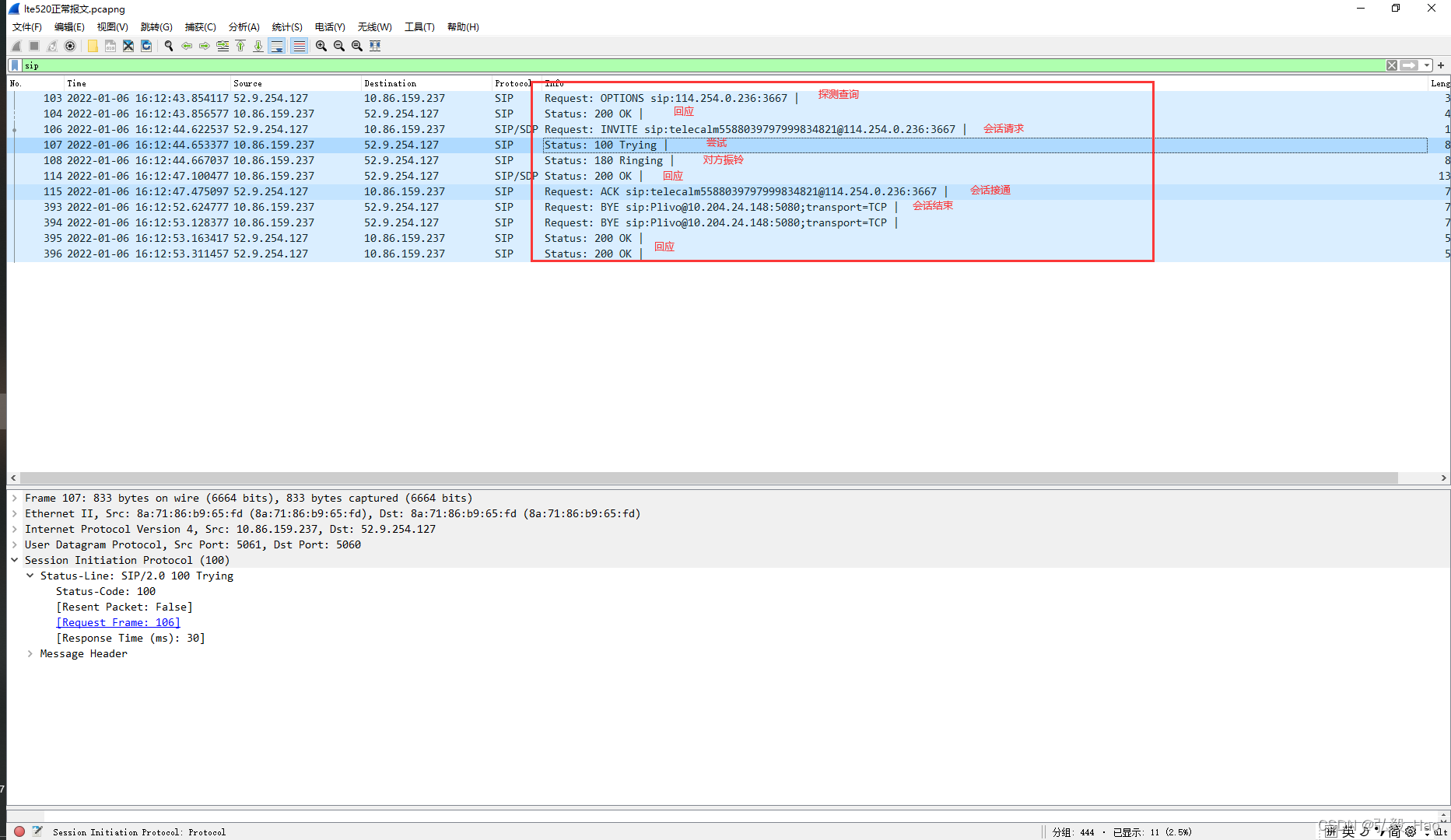

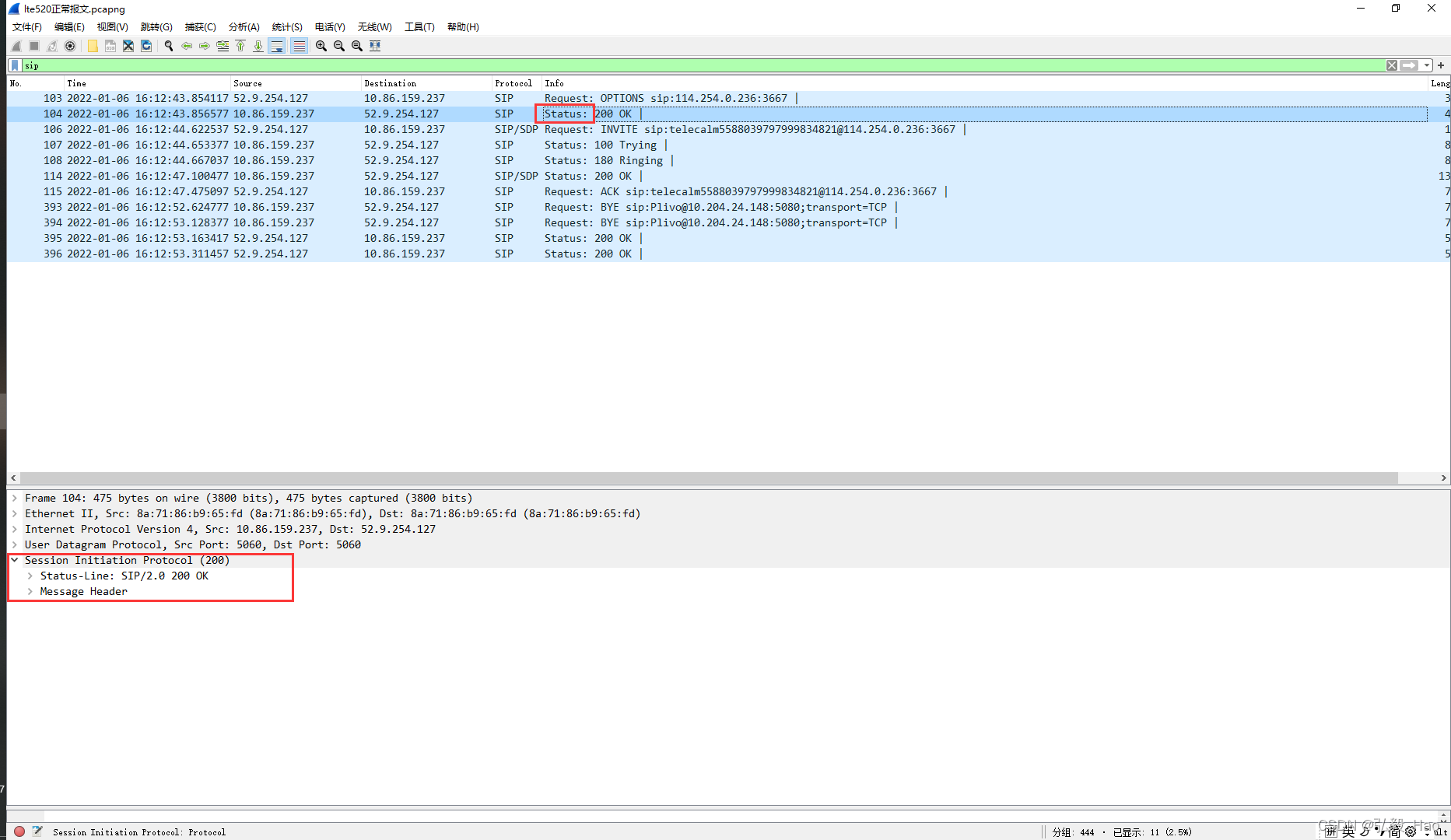

7. 案例分析-会话报文

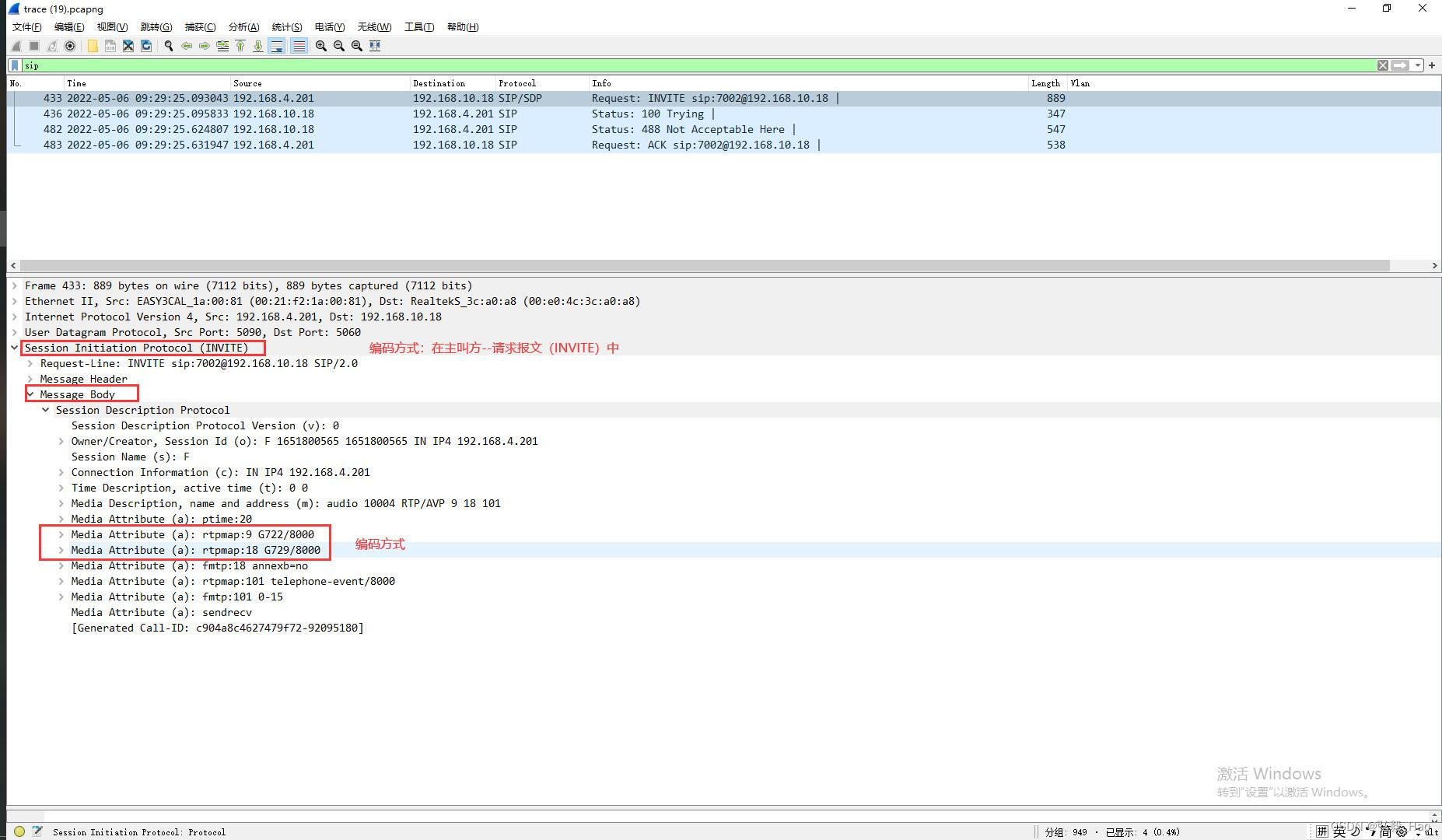

8. 语音编码问题

9.  呼叫转接
