一、HART是什么？

在现代化工业控制领域中，4-20mA信号在智能变送器和智能阀门定位器中得到了广泛的应用，在通讯发面，为了更好的节约成本，诞生了HART，在低频的4-20mA模拟信号上叠加了一个频率数字信号进行数字通信。

二、HART芯片

工业中485、232、CAN等都有专用的转换芯片，HART也不例外，较少的外围电路和低功耗满足我们大多数开发者的需求，今天我们来介绍2款HART芯片：

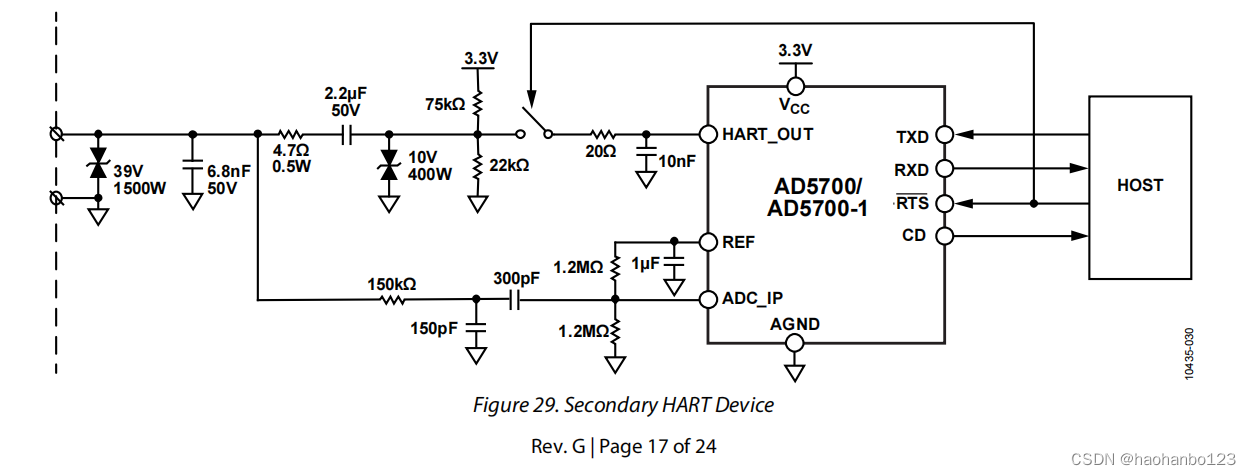

AD5700

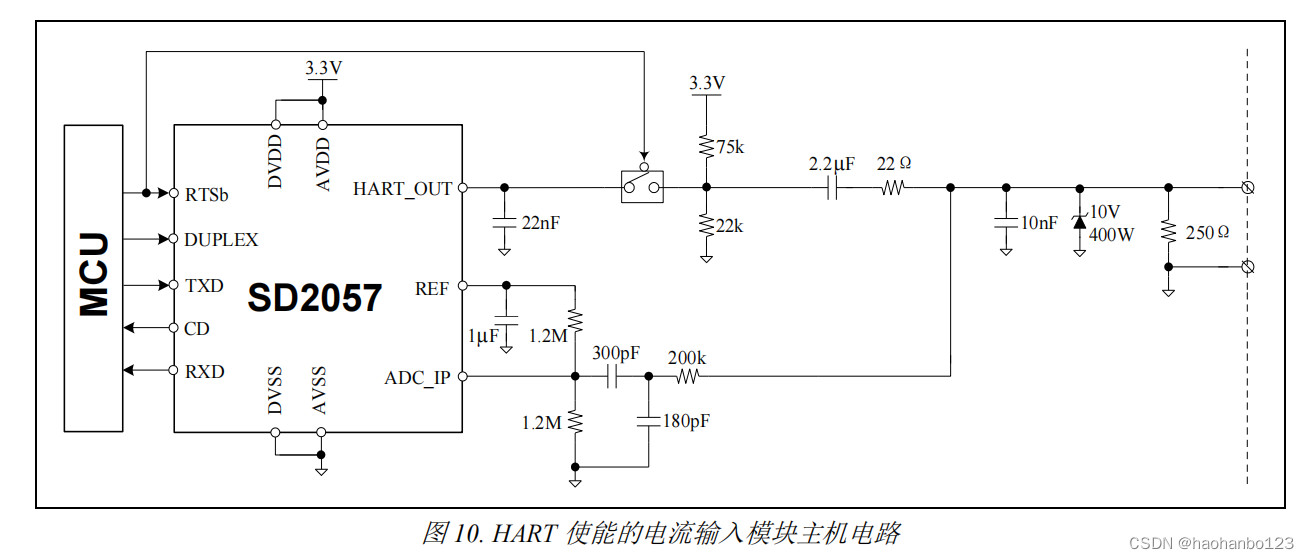

SD2057

它俩在封装设计上和线路上可完全替换，但在外围电路上需要变更一个电阻的阻值和俩个电容的容值。
最大的差别在于应用电路中的电源供电：
AD5700的供电需求1.71V-5.5V
SD2057的供电要求2.7V-5.5V
在价格上面AD5700高出SD2057的3倍，所以SD2057是设计研发的首选。

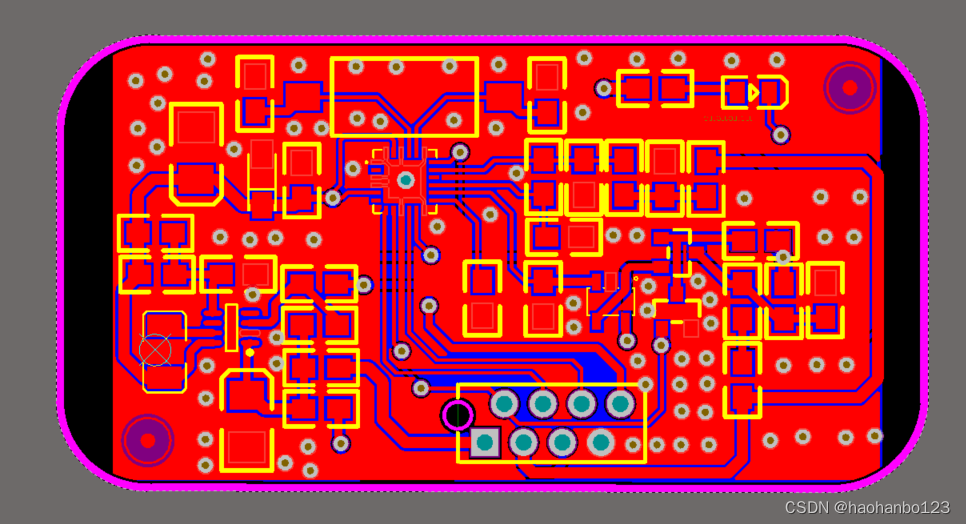

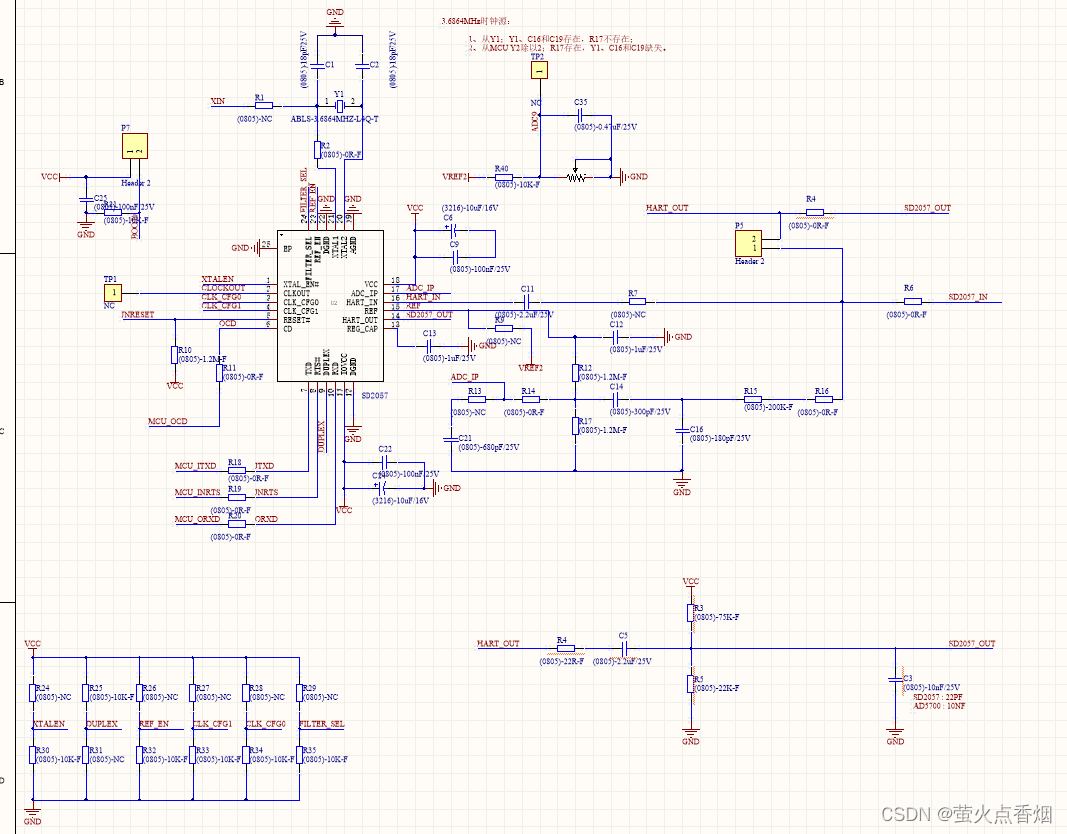

三、原理图PCB绘制

需要关注的引脚
CD 载波检测，高电平表示HART_IN载波有效。（一般我不用）
TXD 待发送数据，即调制器的数据输入端，调制后经HART_OUT发送。（接单片机TXD）
RXD 解调后的HART数据，送到外部UART接口。（接单片机RXD）
RTSb 发送请求，低电平使能调制器并禁用解调器，芯片处于发送模式；高电平使能解
调器并禁用调制器，芯片处于接收模式。
HART_OUT HART FSK 信号输出端，连接到 4-20 毫安电流环回路。
HART_IN HART FSK 信号输入端，信号来自 4-20 毫安电流环回路端口。

四、总结

以上就是今天要讲的内容，本文仅仅简单介绍了HART芯片最基本的电路，可以用作主机，可按设计需求添加共模电感进行隔离信号，如果需要用作从机，它需要一个电流输出芯片XTR111或者SD2421A等，把HART信号耦合至电流中和主机、手持器进行通信。

以上电路是经过本人测试OK，如有问题可关注私信我进行探讨。
