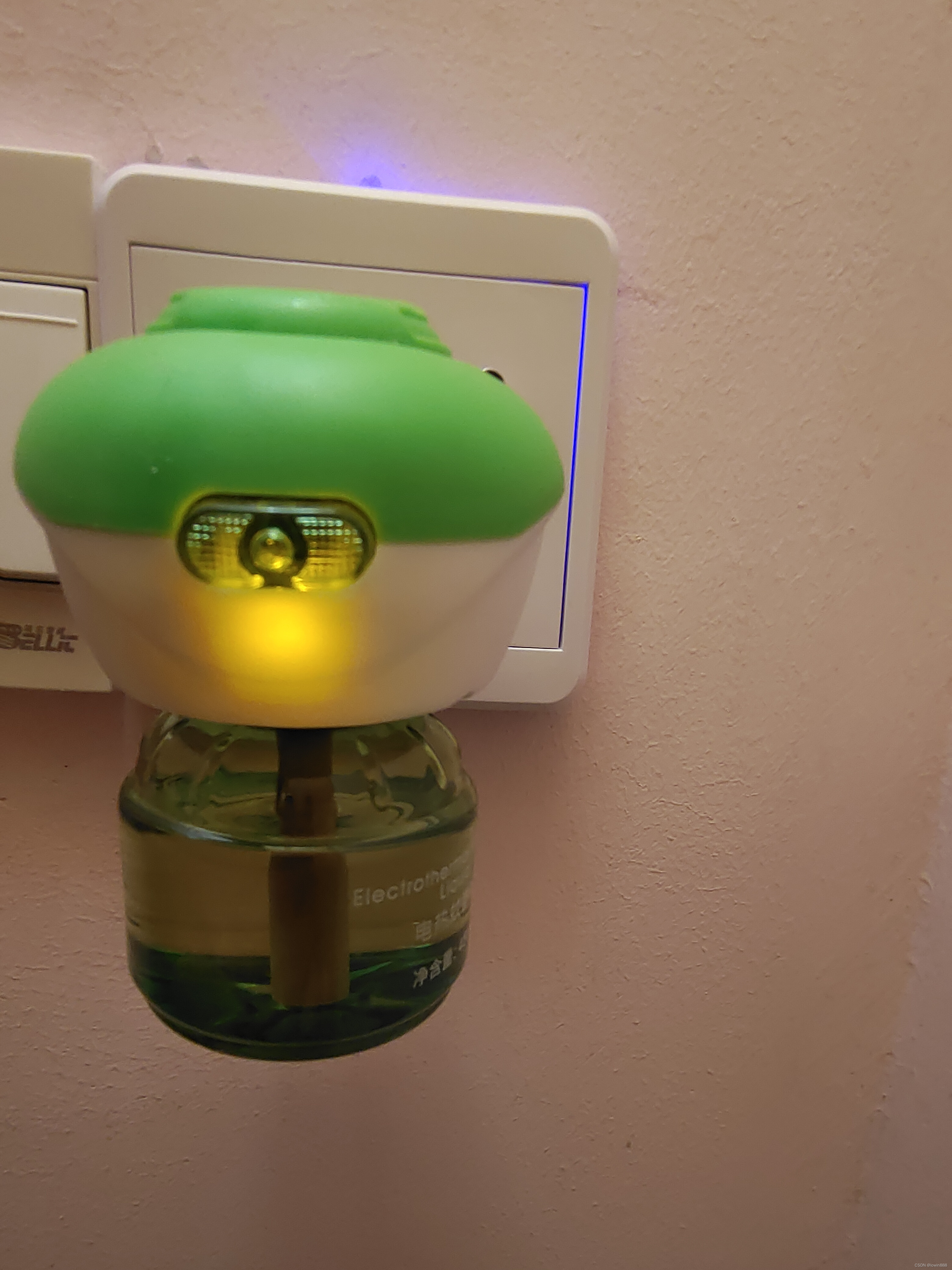

夏天到了，家里的蚊子也渐渐的多了起来，电蚊香因为其使用方便、污染物少等优点走进了千家万户，但是因为其只是简单的接入家用220V电路，比如白天不想用的时候一直是通着电的，目前市面上也有一些能周期性设置通断的定时器开关插座，但是由于价格相对昂贵且设置不太方便，缺乏科技感等销量并不是特别大。目前正在从事离线语音通断器产品的设计开发，如果能直接通过语音设置插座周期性的通电断电时间，那岂不是一件十分美妙的事情。准备先做几个样把家里先改造下：

1.使用86盒，86盒上有一个按键，手动的按下按键可以给插座通/断电；

2.使用离线语音设置系统时间，命令词正在构思中；

3.使用离线语音设置周期性开关时间，命令词正在构思中；

4.外壳，PCB正在设计阶段，后续有进展我会持续在这里更新。

想跟着我一起玩一玩的朋友也可以持续关注我的文章，样品出来后有兴趣的可以弄几个试用下，因为它的应用场景不局限于电蚊香，还有电瓶车充电，路由器自动开关，手机充电，电视机定时断电等等场景。

更新下进展20220424:

软件方面:

1.可以通过语音设置系统时间，可以精确到分钟；

2.增加语音报时功能；

3.可以通过语音设置开、关机时间，可以精确到小时，比如几点开，几点关，循环模式；

硬件方面：

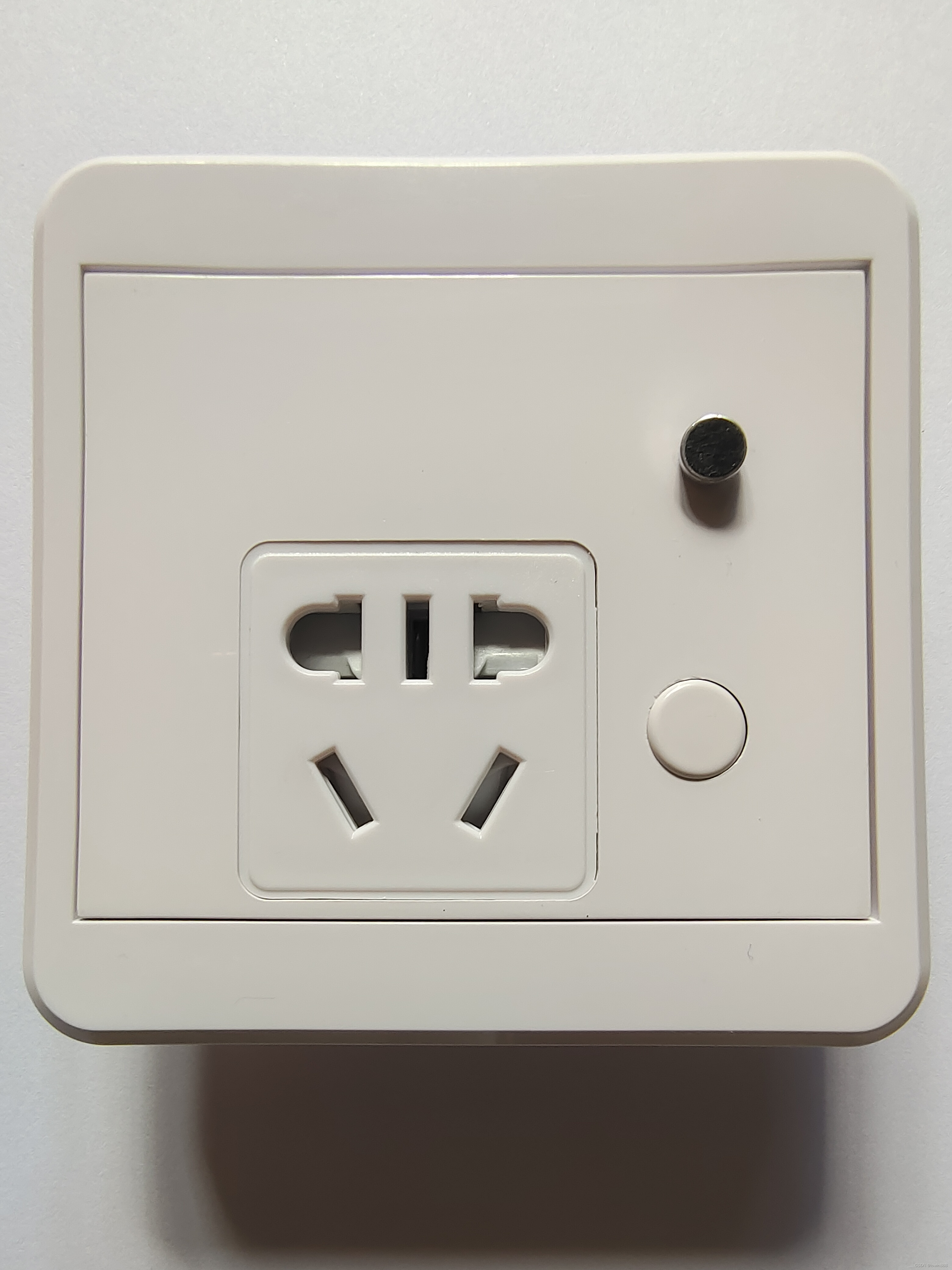

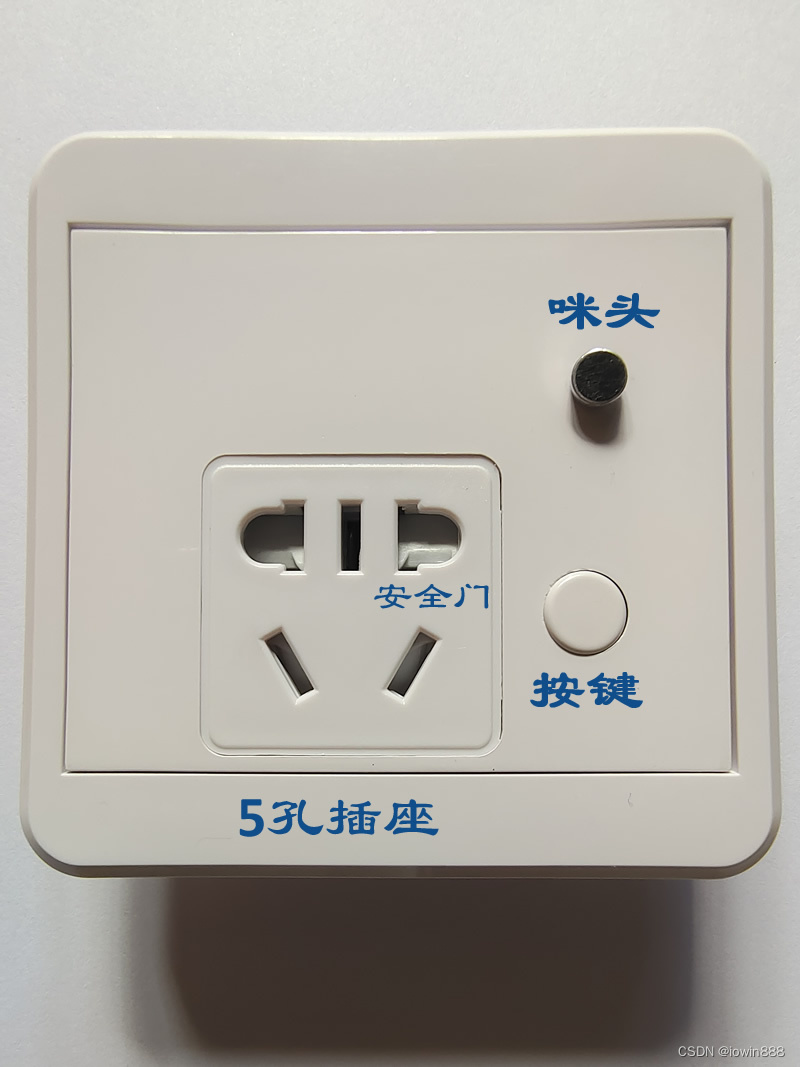

1.86壳子到位，根据元器件大小及结构特点，初步确定需要做2块PCB，板子间通过双排排针进行连接。

更新下进展20220425:

先同步下一个可视化串口工具软件：Serial Chart，可以根据串口收到的数据可视化的输出到图形界面，参数可配置，git上有源代码，有需要的同学们可以下载试用下。

GitHub - peng-zhihui/SerialChart: 一个很好用的串口示波器。

硬件方面：

1.已结合外壳厂家提供的结构图完成主板原理图的设计；

2.PCB layout已完成80%，接下来做子板的设计；

3.初步给自己定了一个计划，大概5月中下旬整个模块开发测试完毕。

更新下进展20220426:

1.加班到凌晨一点，算为自己的爱好努力；

2.谢谢最近TB买家的支持，你们的支持是我前进的动力；

3.PCB主板和子板都已经完成并且投板，接下来开始软件的修改调试；

4.最近版本去掉了唤醒词，更加人性化，同时支持命令词学习。

更新下进展20220427:

1.真的很佩服PCB板的做板效率，真心很快，一天就把PCB样板给打出来了；
2.早上大清早儿子起床就说，今天白天不要忘记拔电蚊香哈，我说，别急，等我的新产品开发出来就没这个问题了，儿子继续问，那啥时候可以开发出来呢？答曰：PCB已经回板，基本功能测试已经没问题了，接下来就是完善工作了。如果没啥意外，明天就能安装了。
当然，结构和PCB板的匹配方面还是有些小问题的，有些小的棱角甚至还会有一些干涉，毕竟先留给自己家用，问题不大。
3.毕竟是一个插座，一个具备增强语音定时功能的循环定时功能的插座，不仅可以用在电蚊香，风扇，电视机这类凌晨不需要待机的产品完全可以用得上，继续期待做一个完美的产品。

更新下进展20220428:

1. PCB调试基本完成，硬件除了有些干扰外其他功能全部正常;
2. 软件调试已经接近尾声，基本功能正常，接下来会针对硬件问题重新做一个新的版本;
3. 突然想到一个非常好的使用场景，可以通过语音设置时间与报时，具体使用场景如下：黑灯瞎火的晚上，您正在安静的睡觉，想知道当前时间，而您手机，手表等不在身边或者不想开灯查看时间（突然亮灯会刺激眼睛），只要惬意的说一声：报时，通断器会轻松的告知您当前时间。一般产品的人机交互要不是通过按键，要不就是通过触摸屏等，而这个产品的人机交互枢纽是声音，可以通过声音设置时间，确实可以大大方便生活。

更新下进展20220504:

1. 最近一直在关注长沙429事件，因为自己当年在长沙整整生活了7年，真心有些心疼;
2. 今年的51去深圳东部玩了两天，虽然气温不高，去东部海边爬山游泳一样都没落下;
3. 86插座继续调试中，基本功能已经调试完毕，目前就按键高度有些问题，其余功能正在测试中。去掉了免唤醒词功能，因为插座的系统时间和定时时间不会随意更改，担心引起误触发。
