1 开发环境搭建
1.1 System Workbench for STM32简介
System Workbench for STM32（即SW4STM32）是一种基于Eclipse的集成开发环境（IDE，Integrated Development Environment），它由AC6公司开发，STMicroelectronics官方推荐使用。相比传统的Keil和IAR开发工具，System Workbench for STM32最大的优点就是免费且跨平台。它使用GCC编译，GDB调试，支持标准库和HAL库，支持ST-LINK下载。特别是支持Linux平台，对于纠结于操作系统版权，或者想要逃离Windows系统的广大开发者来说，绝对是个福音。
1.2 System Workbench for STM32安装
1.2.1软件下载
1.2.1.1 直接下载链接
Windows平台：http://www.ac6-tools.com/downloads/SW4STM32/install_sw4stm32_win_64bits-latest.exe
Linux平台：http://www.ac6-tools.com/downloads/SW4STM32/install_sw4stm32_linux_64bits-latest.run
1.2.1.2 官方下载链接
如果上述链接失效，请打开官方下载链接：https://www.openstm32.org/Downloading%2Bthe%2BSystem%2BWorkbench%2Bfor%2BSTM32%2Binstaller

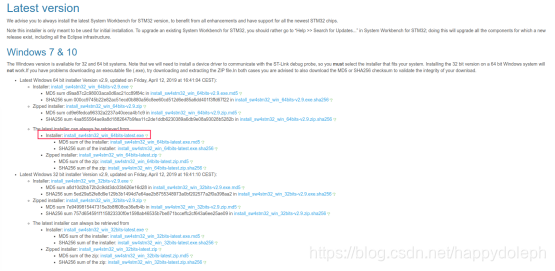

下载前要求登录，如果没有账号，请先注册个账号。成功登录后，就能够打开下载页面，如图1和图2所示。
图1 Windows平台下载页面

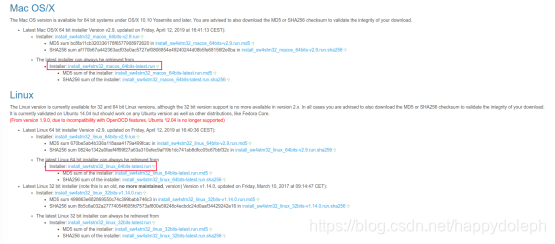

图2 MAC/Linux平台下载页面
1.2.2 Windows平台安装
打开下载目录，双击install_sw4stm32_win_64bits-latest.exe，打开安装界面。
图3 System Workbentch for STM32安装界面
安装过程比较简单，主要包括以下步骤：
- 按提示点击Next，接受所有条款，点击Next，重复三次；
- 选择安装路径；
- 选择安装内容，请选择所有；
- 创建快捷方式；
- 开始复制文件；
- 安装ST-Link驱动，请点击安装；
- 安装完成，点击Done退出。
1.2.3 Linux平台安装
Linux平台安装稍有不同，下面以Deepin OS为例。首先进入下载路径，找到安装文件install_sw4stm32_linux_64bits-latest.run，假设该安装文件保存在/home/用户名/Downloads路径下。由于缺少gksudo相关依赖，该安装文件只能以命令行方式安装，下面打开命令终端。在空白处单击右键，选择在终端中打开，进入命令行窗口（或者按Ctrl+Alt+T打开终端，再用cd命令进入）。
（1）输入ls -l install_sw4stm32_linux_64bits-latest.run，查看权限；
图4 查看执行权限
（2）如果没有执行权限（x)，请输入如下命令，添加执行权限；
chmod +x install_sw4stm32_linux_64bits-latest.run
（3）输入./install_sw4stm32_linux_64bits-latest.run开始安装，系统询问是否以命令行方式安装，输入y回车；
图5 是否以命令行方式安装
（4）Press 1 to continue, 2 to quit, 3 to redisplay：输入1继续；
（5）Press 1 to continue, 2 to quit, 3 to redisplay：输入1继续；
（6）Press 1 to accept, 2 to reject, 3 to redisplay：输入1接受；
（7）Press 1 to accept, 2 to reject, 3 to redisplay：输入1接受；
（8）Press 1 to accept, 2 to reject, 3 to redisplay：输入1接受；
（9）选择安装路径，默认/home/用户名/Ac6/SystemWorkbench，同意直接回车，也可以直接输入其它路径，这时使用默认；
（10）Press 1 to accept, 2 to reject, 3 to redisplay：输入1接受；
（11）Enter O for OK, C to Cancel：输入O，确认；
（12）Press 1 to continue, 2 to quit, 3 to redisplay：输入1继续；
（13）选择安装包，默认全选，Enter Y for Yes, N for No：直接输入Y；
（14）Press 1 to continue, 2 to quit, 3 to redisplay：输入1继续；
（15）提示输入密码，请输入系统登录密码；
（16）创建自动安装脚本，Enter Y for Yes, N for No：输入Y；
（17）回车，结束安装。
1.3 新建工程
双击桌面上的System Workbentch for STM32快捷方式，打开软件。首次打开该软件时，系统会要求设定工作区路径，Windows平台默认保存在C:\Users\用户名\workspace，Linux平台默认是/home/用户名/workspace，建议在某个安全位置创建SW_Projects/workspace路径，以防操作系统损坏造成数据丢失。这里以Deepin OS Linux平台为例，假设在某个路径下，事先创建了SW_Projects/workspace路径。具体保存在哪个路径下，请读者按照计算机磁盘分区的实际情况决定。勾选Use this as the default and do not ask again，以后打开软件时，不再提示。

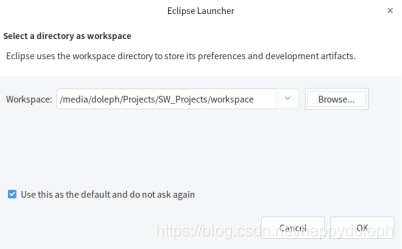

图6 设置默认工作区路径

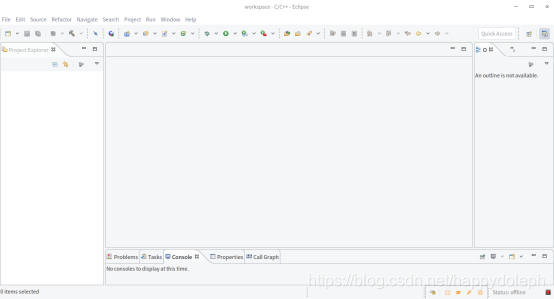

点击OK后，打开主界面。如图7所示。
图7 System Workbentch for STM32主界面
现在开始新建工程，在顶部菜单栏中，点击File->New->C Project，在弹出对话框中，在工程名称（Project name）中填入新创建的工程，工程类型（Project type）中，选择Ac6 STM32 MCU Project，如图8所示。

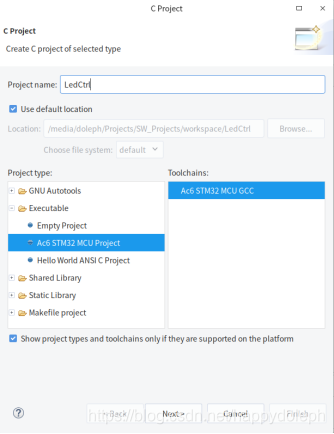

图8 新建工程
点击Next继续。
图9 发布平台

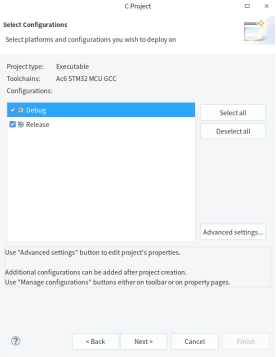

打开发布平台选择，这里如果勾选Debug可以在后期进行调试。点击Next继续。
图10 选择硬件平台

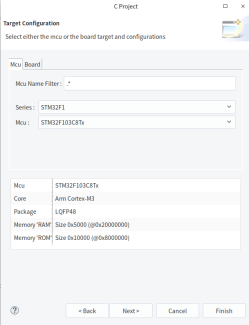

下面以STM32F103C8T6单片机为例，创建一个新工程。在目标平台配置窗口中，选择Mcu一页，在Series下拉框中选择STM32F1，在Mcu下拉框中选择STM32F103C8Tx，点击Next继续。

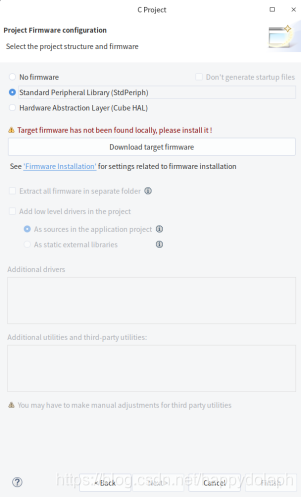

图11 固件库选择
System Worbench for STM32同时支持寄存器、标准库、HAL。在固件库选择窗口中：
（1）如果使用寄存器编程，选择No firmware；
（2）使用标准库编程，选择StdPeriph；
（3）使用HAL编程，选择Cube HAL。
由于HAL存在一些BUG暂时没有解决，而且CubeMX生成的代码耦合度太高，所以在后面章节中，将使用标准库来进行演示。如果库没有安装，请点击Download target firmware进行下载。习惯使用寄存器或HAL的读者也不要担心，后面的TMF框架是独立于所有硬件平台和开发库的，稍作改动就能把代码移植过去。
标准库下载完后，点击Finish结束。结果如图12所示。
图12 工程创建结束
1.4 工程目录结构
图13 工程目录结构
目标工程目录结构如图13所示，虚线中的文件夹是要自己创建的。文件夹说明如下：
（1）Startup：存放的是启动文件；
（2）CMSIS：存放ARM Cortex™微控制器软件接口标准文件；
（3）StdPeriph_Driver：存放标准库驱动；
（4）TMF：存放任务管理框架相关文件；
（5）Hardware：存放硬件模块驱动相关文件；
（6）System：存放公共文件；
（7）Main：存放main函数和系统文件。
打开SW_Projects/workspace/LEDCtrl文件夹，目录结构如图14所示。

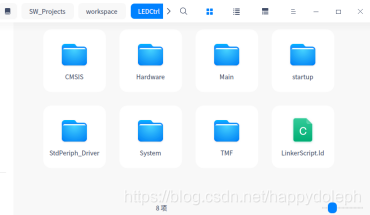

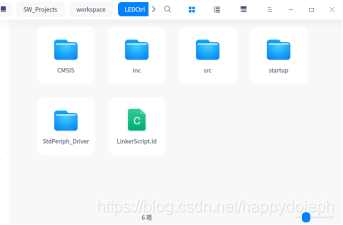

图14 LEDCtrl工程目录结构
做如下操作：
（1）新建Main文件夹，把inc和src两个文件夹拖入其中；
（2）新建TMF文件夹，在里面分别创建inc和src两个文件夹；
（3）新建Hardware文件夹，在里面分别创建inc和src两个文件夹；
（4）新建System文件夹，在里面分别创建inc和src两个文件夹，最终结果如图15所示。
图15 LEDCtrl最终工程目录结构

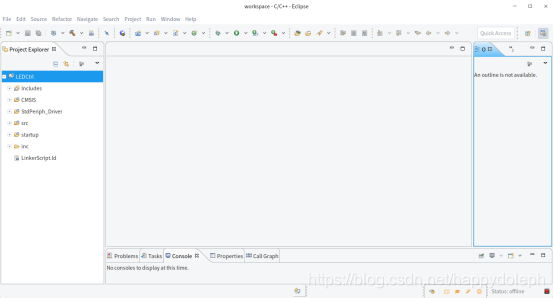

回到System Workbentch for STM32开发环境，进入工程浏览器（Project Explore），在LEDCtrl上单击右键，在弹出的菜单中选择Refresh刷新工程目录（或者直接按F5），结果如图16所示。

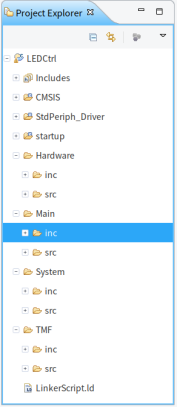

图16 刷新后的工程结构
1.5 设置工程工作路径
在点击LEDCtrl，在菜单中点击Project->Properties，打开属性窗口（快捷键Alt+Enter），如图17所示。
图17 工程属性窗口
在左侧面板中，点击C/C++ General前的“+”号，打开下级面板，点击Paths and Symbols，打开工作路径设置窗口，如图18所示。

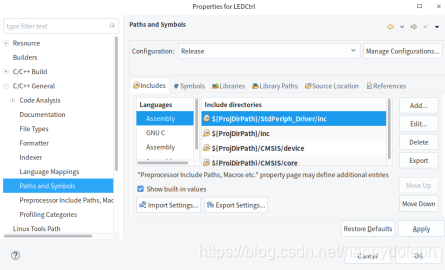

图18 包含路径设置窗口
1.5.1 头文件工作路径
下面先添加头文件工作路径。选中Includes页面，在语言Languages中，分别选择Assembly和GNU C，在右边包含路径Include directories中选中${ProjDirPath}/Inc，点击Delete删除，如图19所示。

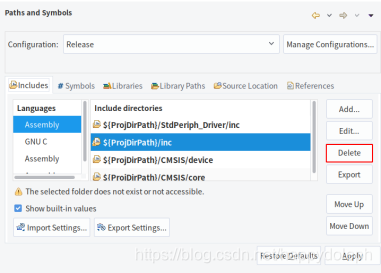

图19 删除inc包含路径
点击Add按钮，弹出添加包含路径窗口，如图20所示。
图20 添加包含路径窗口
勾选窗口左边所有复选框，点击Workspace按钮，选择Hardware/inc，如图21所示。
图21 添加Hardware/inc目录
点击OK按钮完成选择，如图22所示。
图22 选择Hardware/inc
点击OK按钮，结果如图23所示。
图23 添加包含路径结果
重复刚才过程，分别添加Hardware/inc、System/inc、Main/inc、TMF/inc路径，结果如图24所示。

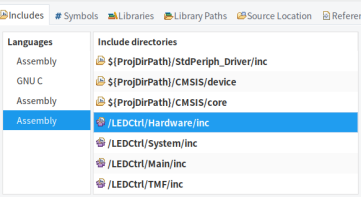

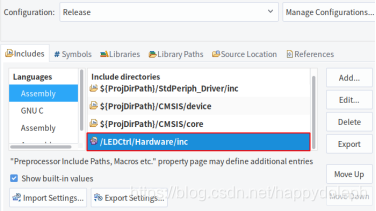

图24 添加包含路径结果
1.5.2 源文件工作路径
现在添加源文件工作路径。切换到Source Location页面，如图25所示。

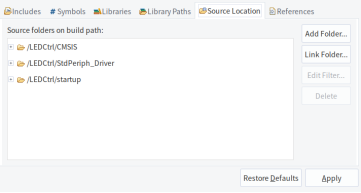

图25 Source Location页面
点击Add Folder按钮，弹出窗口如图26所示。

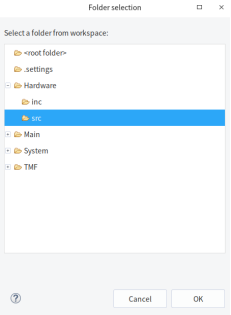

图26 选择源文件路径

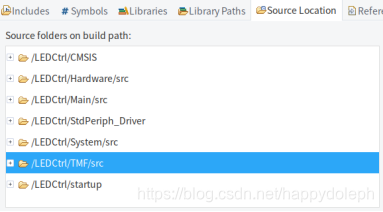

先选择Hardware/src，点击OK完成添加，重复这个过程，添加System/src、Main/src、TMF/src，结果如图27所示。
图27 源文件包含路径
添加完毕后，先点击Apply按钮，使设置生效；再点击右下角的OK按钮，在弹出对话框，点击Yes按钮开始重新构建。
1.6 打开工程

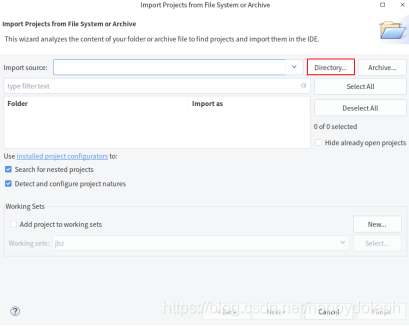

对于上次打开的工程，会自动保留在Project Explorer列表中，只要双击工程名，就可以打开该工程。对于之前没有打开过的工程，打开菜单File->Open Projects from File System，弹出浏览对话框，如图28所示。
图29 导入的工程
点击Finish按钮，在工程浏览器Project Explorer中双击工程名称，就能打开工程了。
1.7 关闭工程
在Project Explorer中选中要关闭的工程，单击右键，选择Close Project即可。
1.8 删除工程
如果要删除工程，在Project Explorer中选中要删除的工程，按Delete键或在右键菜单中选择Delete，将弹出删除工程对话框，如图30所示。

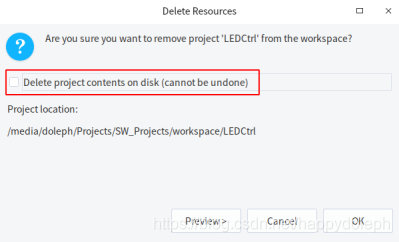

图30 删除工程对话框
如果勾选Delete project contents on disk选项，点击OK按钮，将物理删除工程所有文件，且不能取消。否则，只是从Project Explorer列表中删除工程，并不会删除物理文件。
1.9代码编译与烧写
1.9.1 构建配置
图31 更改代码构建配置

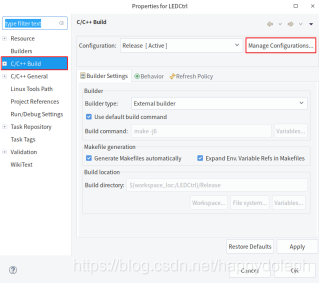

打开工程属性窗口，在左边面板中点击C/C++ Build，打开构建页面，如图31所示。点击右侧Manage Configurations按钮，弹出配置窗口，如图32所示。
图32 构建配置窗口
在表格中选择Debug或Release，然后点击Set Active按钮，就能进行Debug和Release切换。
1.9.2 代码编译
点击快捷键Ctrl+B，或者单击菜单Project->Build All，代码开始编译，在下边Console窗口中，输出编译信息，如图33所示。

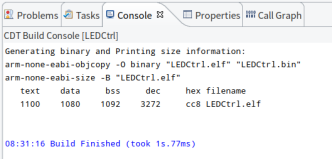

图33 编译输出信息
如果代码编译错误，在Problems窗口中将会输出错误信息。
1.9.3 代码烧写

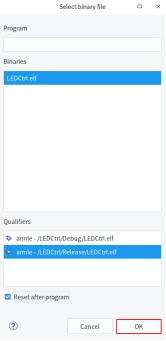

如果代码编译成功，就可以进行烧写了。把ST-Link连接到板子上（使用SW方式下载），在工程名称上单击右键，选择Target->Program，打开烧写窗口，如图34所示。
图34 代码下载窗口
勾选Reset after program选项，点击OK按钮，就可以开始烧写进程了，同时在Console窗口中输出明细信息。
1.10 其它
1.10.1 代码格式化
打开工程属性窗口，在左上角文本框中输入format，点击左边面板中的Formatter，在窗口右边打开了格式化设置窗口，如图35所示。

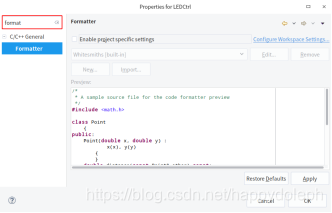

图35 格式化设置窗口
图36 使用模板风格

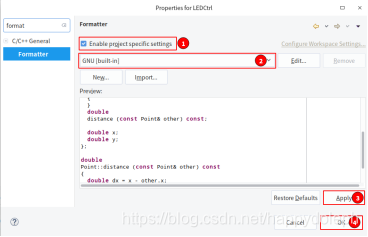

勾选Enable project specific settings选项，在下拉框中选择合适的内置模板，点击Apply按钮使设置生效，点击OK按钮退出，如图36所示。
如果对内置模板不满意，可以使用自定义模板，点击模板列表下方的New按钮，弹出自定义格式化模板窗口，如图37所示。
图37 自定义格式化模板窗口

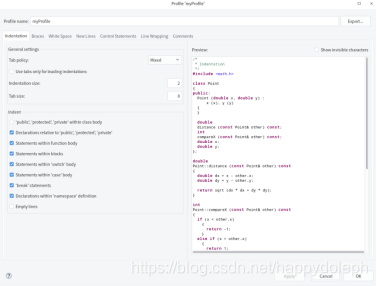

在Profile name中输入模板名称，选择用来初始化设置的内置模板，点击OK按钮打开编辑窗口，如图38所示。
图38 模板编辑窗口
在编辑后，点击Apply按钮使之生效，点击OK按钮关闭编辑窗口，回到模板选择窗口，此时模板列表中就会出现刚才自定义的模板了，如图39所示。
图39 选择自定义模板
点击Apply使设置生效，点击OK按钮退出设置窗口。
1.10.2 设置代码文本编码
打开工程属性窗口，点击左侧面板中的Resource，进入文本编码设置窗口，如图40所示。

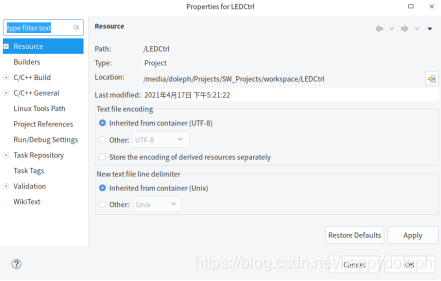

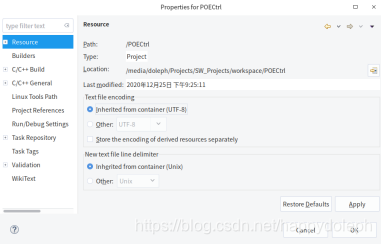

图40 文本编码设置窗口
系统默认使用UTF-8编码，如果要更改成其它编码，请点击Other前面的单选框，在编码列表中选择合适的编码。如果编码列表中没有想要的编码，可以直接输入，如GB2312。点击Apply按钮使设置生效，点击OK按钮退出。
1.10.3 常用快捷键
（1）Ctrl+/：代码注释切换，操作前先选中要操作的代码；
（2）Ctrl+i：代码自动缩进，操作前先选中要操作的代码；
（3）Ctrl+Shift+F：代码自动格式化，在Linux中可能和输入法冲突，可以先关闭输入法（Ctrl+Space）；
（4）Ctrl+B：代码编译；
（5）Alt+Enter：打开工程属性窗口；
（6）Ctrl+S：保存当前文件;
（7）Ctrl+Shift+S：保存所有文件。
