redis之嵌入式字符串对象

redis6.2.6

一、对象

redis的每个key和value都是一个对象，对象的定义如下。

typedef struct redisObject {
    unsigned type:4;
    unsigned encoding:4;
    unsigned lru:LRU_BITS; /* LRU time (relative to global lru_clock) or
                            * LFU data (least significant 8 bits frequency
                            * and most significant 16 bits access time). */
    int refcount;
    void *ptr;
} robj;

type表示当前是什么对象

/* The actual Redis Object */
#define OBJ_STRING 0    /* String object. */
#define OBJ_LIST 1      /* List object. */
#define OBJ_SET 2       /* Set object. */
#define OBJ_ZSET 3      /* Sorted set object. */
#define OBJ_HASH 4      /* Hash object. */
#define OBJ_MODULE 5    /* Module object. */
#define OBJ_STREAM 6    /* Stream object. */

encoding表示当前对象如何编码

/* Objects encoding. Some kind of objects like Strings and Hashes can be
 * internally represented in multiple ways. The 'encoding' field of the object
 * is set to one of this fields for this object. */
#define OBJ_ENCODING_RAW 0     /* Raw representation */
#define OBJ_ENCODING_INT 1     /* Encoded as integer */
#define OBJ_ENCODING_HT 2      /* Encoded as hash table */
#define OBJ_ENCODING_ZIPMAP 3  /* Encoded as zipmap */
#define OBJ_ENCODING_LINKEDLIST 4 /* No longer used: old list encoding. */
#define OBJ_ENCODING_ZIPLIST 5 /* Encoded as ziplist */
#define OBJ_ENCODING_INTSET 6  /* Encoded as intset */
#define OBJ_ENCODING_SKIPLIST 7  /* Encoded as skiplist */
#define OBJ_ENCODING_EMBSTR 8  /* Embedded sds string encoding */
#define OBJ_ENCODING_QUICKLIST 9 /* Encoded as linked list of ziplists */
#define OBJ_ENCODING_STREAM 10 /* Encoded as a radix tree of listpacks */

lru表示访问时间（访问次数），用于淘汰策略使用
refcount引用计数
ptr具体的值， 比如key本身的值，value的值
使用了位域，减少不必要的内存开销，整个对象在x86 64bit系统下大小为16字节

二、字符串对象

redis的每个key都是一个字符串对象，而字符串对象又分为普通字符串对象和嵌入式字符串对象。
type： OBJ_STRING，encoding： OBJ_ENCODING_RAW
type： OBJ_STRING，encoding： OBJ_ENCODING_EMBSTR

2.1 原始字符串对象

/* Create a string object with encoding OBJ_ENCODING_RAW, that is a plain
 * string object where o->ptr points to a proper sds string. */
robj *createRawStringObject(const char *ptr, size_t len) {
    return createObject(OBJ_STRING, sdsnewlen(ptr,len));
}

robj *createObject(int type, void *ptr) {
    robj *o = zmalloc(sizeof(*o));
    o->type = type;
    o->encoding = OBJ_ENCODING_RAW;
    o->ptr = ptr;
    o->refcount = 1;

    /* Set the LRU to the current lruclock (minutes resolution), or
     * alternatively the LFU counter. */
    if (server.maxmemory_policy & MAXMEMORY_FLAG_LFU) {
        o->lru = (LFUGetTimeInMinutes()<<8) | LFU_INIT_VAL;
    } else {
        o->lru = LRU_CLOCK();
    }
    return o;
}

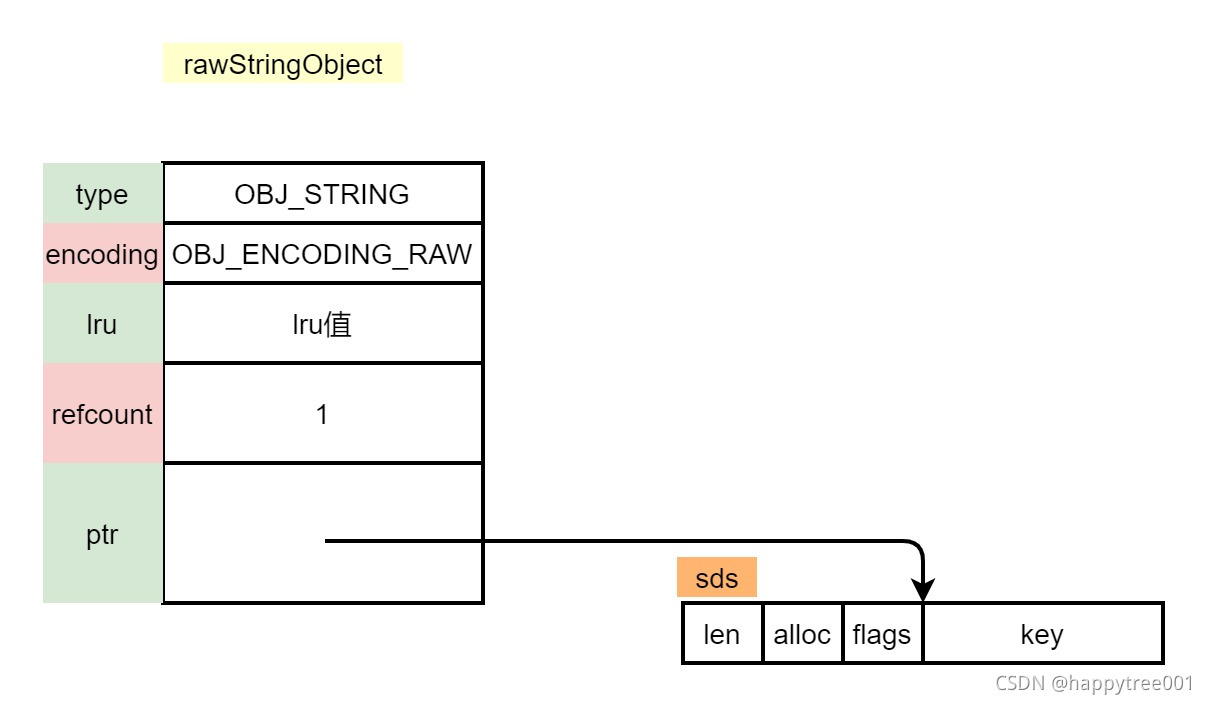

可以看出rawStringObject对象和key是分别分配空间的，key是通过sdsnewlen函数分配的空间，当key很小时，频繁的创建这些对象，将容易造成内存碎片，因此引入了嵌入式字符串对象。

2.2 嵌入式字符串对象

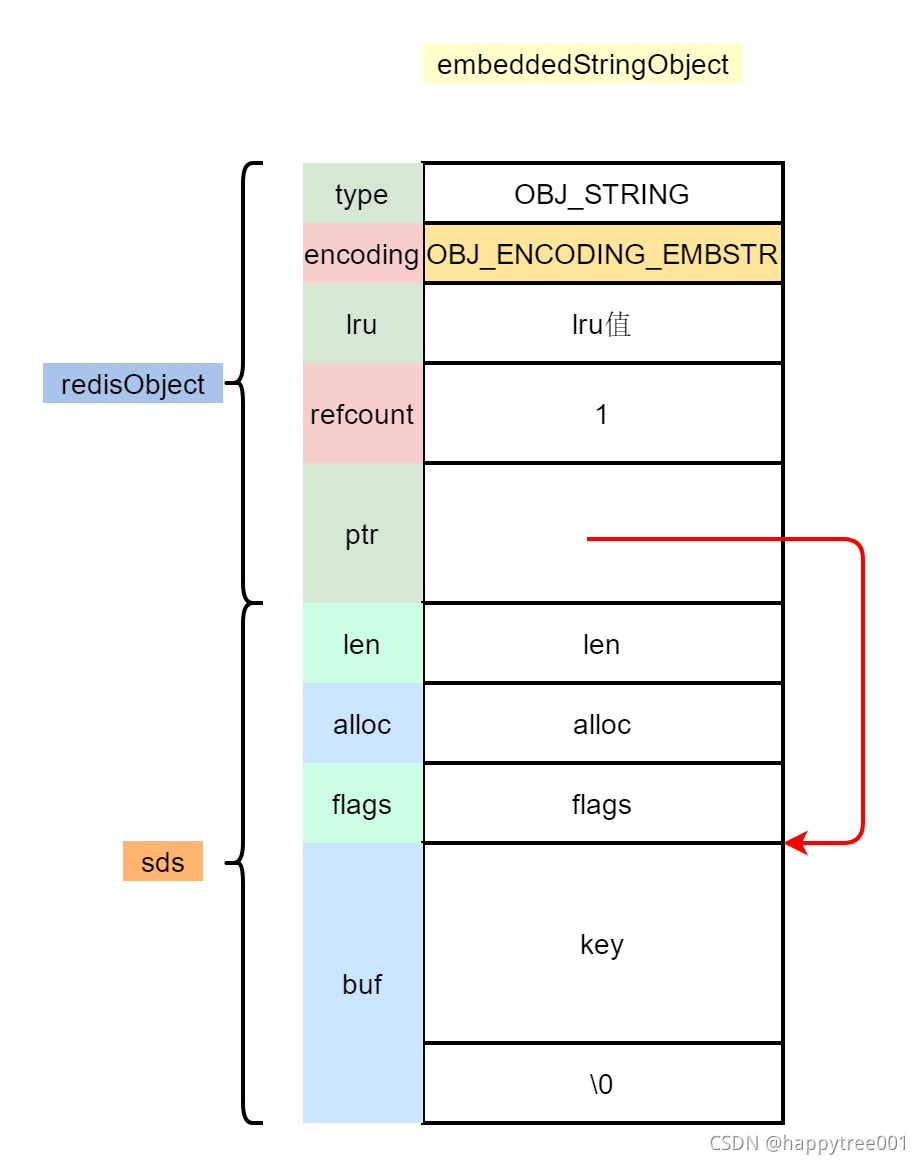

当key很小时，将对象和key当作一个整体，分配一个连续的空间，这样就能减少内存碎片的产生。

robj *createEmbeddedStringObject(const char *ptr, size_t len) {
    robj *o = zmalloc(sizeof(robj)+sizeof(struct sdshdr8)+len+1);
    struct sdshdr8 *sh = (void*)(o+1);

    o->type = OBJ_STRING;
    o->encoding = OBJ_ENCODING_EMBSTR;
    o->ptr = sh+1;
    o->refcount = 1;
    if (server.maxmemory_policy & MAXMEMORY_FLAG_LFU) {
        o->lru = (LFUGetTimeInMinutes()<<8) | LFU_INIT_VAL;
    } else {
        o->lru = LRU_CLOCK();
    }

    sh->len = len;
    sh->alloc = len;
    sh->flags = SDS_TYPE_8;
    if (ptr == SDS_NOINIT)
        sh->buf[len] = '\0';
    else if (ptr) {
        memcpy(sh->buf,ptr,len);
        sh->buf[len] = '\0';
    } else {
        memset(sh->buf,0,len+1);
    }
    return o;
}

2.3 什么时候使用嵌入式字符串对象

#define OBJ_ENCODING_EMBSTR_SIZE_LIMIT 44
robj *createStringObject(const char *ptr, size_t len) {
    if (len <= OBJ_ENCODING_EMBSTR_SIZE_LIMIT)
        return createEmbeddedStringObject(ptr,len);
    else
        return createRawStringObject(ptr,len);
}

当字符串长度小于等于44字节时，使用嵌入式字符串对象。

2.4 为啥是44字节

1. 首先redisObject大小16字节
2. sds最新的结构体大小为3+1（\0字节）=4

这里就已经占用20字节了。而对于内存的分配，实际上不是需要多少就分配多少，一般都是2的次方并且大于等于需要分配的大小的最小值，比如需要5字节，实际分配的8字节（最接近5的2的次方）。redis默认使用jemalloc，其中分配小内存分配4，8，16，32，64。
所以能最大分配的最小空间是64，64-16-4 = 44, 所以最大的字符串长度为44，小于等于44的都可以在一个块中分配。
