浅谈SDN中的OverLay与UnderLay技术

在SDN解决方案中overlay与underlay是最为常见的二个网络术语，下面我将分享自己对OverLay和UnderLay网络的理解。

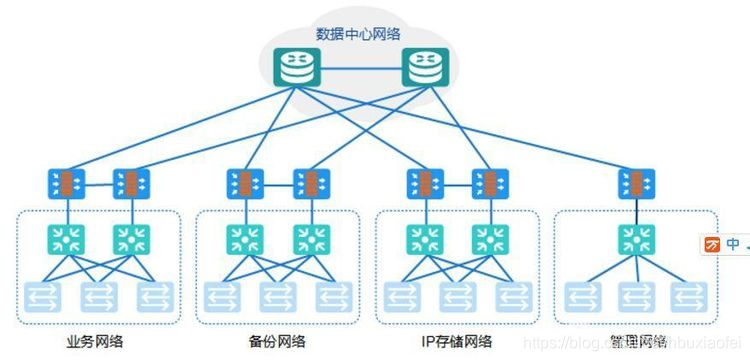

• UnderLay指的是物理网络，它由物理设备和物理链路组成。常见的物理设备有交换机、路由器、防火墙、负载均衡、入侵检测、行为管理等，这些设备通过特定的链路连接起来形成了一个传统的物理网络，这样的物理网络，我们称之为UnderLay网络。UnderLay网络比较好理解，下面我们来看一个何谓“OverLay网络”……

• OverLay很多人认为“这是云计算发展的产物”，实际上，这个观点不是对的，是错误的。在云计算产生之前，VXLAN技术已经存在多年，且在实际中得到了部分应用，只不过，云计算使VXLAN得到普及成为了现实。关于VXLAN与SDN之间的关系——“VXLAN不是SDN，同时，SDN也不只是VXLAN，但是，VXLAN是SDN的核心技术，没有VXLAN，SDN也就丧失了它的意义”。

  刚才讲到的是VXLAN与SDN的关系，现在我们来看OverLay的概念：

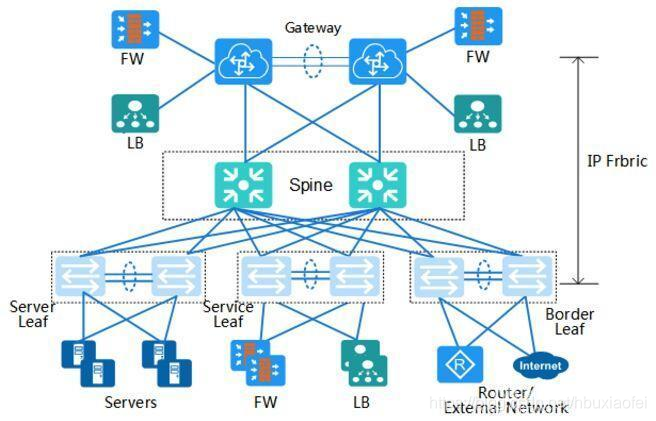

  OverLay其实就是一种隧道技术，VXLAN，NVGRE及STT是典型的三种隧道技术，它们都是通过隧道技术实现大二层网络。将原生态的二层数据帧报文进行封装后在通过隧道进行传输。总之，通过OverLay技术，我们在对物理网络不做任何改造的情况下，通过隧道技术在现有的物理网络上创建了一个或多个逻辑网络即虚拟网络，有效解决了物理数据中心，尤其是云数据中心存在 的诸多问题，实现了数据中心的自动化和智能化。

  与UnderLay网络相比，OverLay实现了控制与转发的分离，这是SDN的核心理念，同时，也验证了前面一句话即“VXLAN是SDN的核心技术”，总之，“不懂VXLAN，何谈SDN”

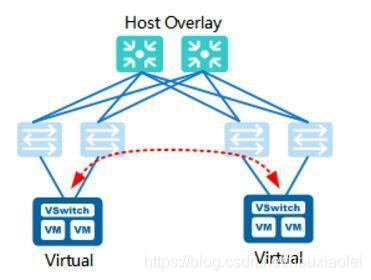

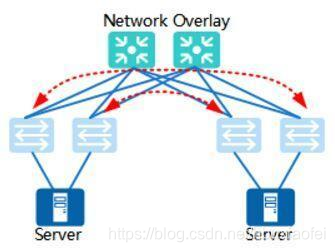

  注意：根据OverLay的载体不同，VXLAN的OverLay可以分为“主机OverLay”、“网络OverLay”和“混合OverLay”。



  【温馨提示】VMware的NSX提供的是主机OverLay解决方案，而华为及思科提供的是”网络OverLay解决方案”和”混合OverLay解决方案”。无聊哪一种方案都有其独特的性能。但是，目前来看，VMware的NSX解决方案更胜一筹……

参考：
https://www.meipian.cn/ysr7e1m
http://www.h3c.com/cn/d_201603/920927_30003_0.htm
