功率分析仪与示波器在电力测试中都有应用，但功能和精度有所不同。示波器专注于波形细节分析，适合高频信号测试，而功率分析仪侧重于功率、损耗和效率计算，尤其在多通道和高精度计算方面表现出色，还能进行谐波闪变和转换效率计算，适合分布式测试和扩展应用。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

在这里插入图片描述

在电力测试工作中，功率分析仪和示波器是常用的两款实验设备，二者都能测电压、电流信号，同时还可以对采集信号进行时域或者频域的波形分析。在实际的工作应用时，二者的区别是什么呢？

测试功能的区别

示波器的主要功能是：分析电压或电流信号的波形细节，示波器的信号带宽一般是从几百M到几个G赫兹不等，目的是方便对原始波形的捕捉和信号分析，示波器适用于高频动态信号的采集和分析，例如对不规则变化的高频信号进行测试；

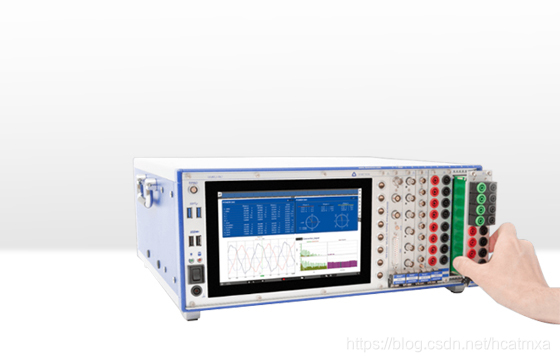

功率分析仪的主要功能是：对功率、损耗以及电能的转化效率进行分析，常用于动态信号或稳态信号的测试；目前电力测试上常用的带宽是5MHz（奥地利DEWETRON厂家的DEWE3-PA7/PA8系统，采样高达10MHz），对于电力测试时的绝大多数应用是满足的。

功率计算精度的区别

对于功率计算精度的指标，示波器由于自身信号输入通道间的同步性以及计算能力的限制，计算出功率偏差较大；对于功率分析仪而言，其通道间同步性（＜250ns）、计算能力（工业级I7处理器16GB内存）以及电力分析软件（周期往复计算方法Rolling Computation (1ms RMS calculation)，使得其功率分析的精度可达0.04％。（DEWETRON的DEWE3-PA7/PA8系列）另外，在三相功率测试或者双/三相电机测时，功率分析仪可以同时采集4-16个功率信号，对于示波器来讲
