做IP SAN时出现的“连接失败”解决!

部门一台阵列MS2500-G2-12S，一直未配置使用。近期学习配置并启用时，遇到客户端连接业务口后总是“连接失败”，经大拿指点，原来如此。记录如此，前事不忘：

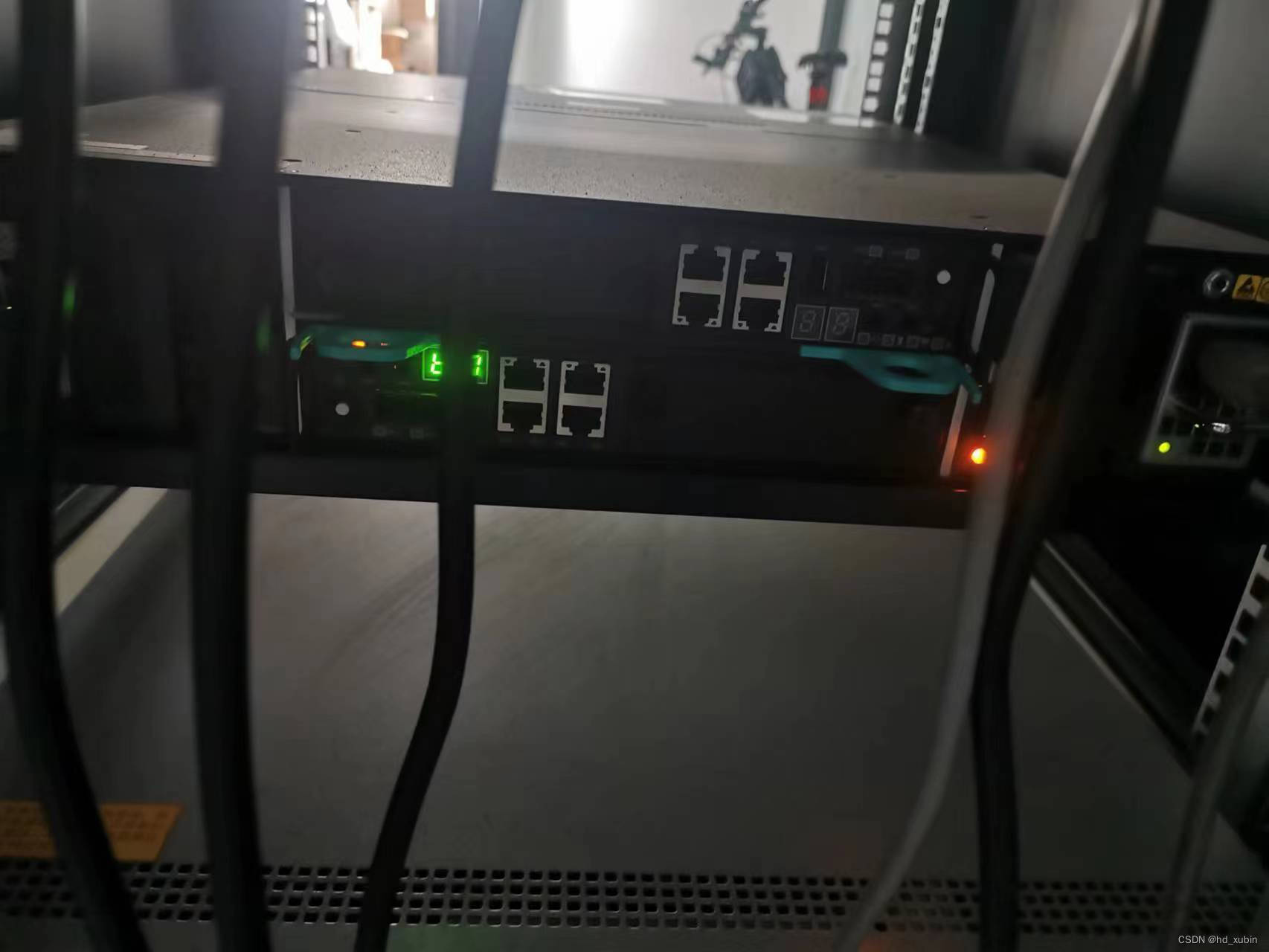

     使用一台windows2008server（双网卡）做为客户端连接阵列的sp1管理口，阵列业务口通过网线接入到一台思科路由器中，同时2008server也接入到路由器上。

 开始调试：

1.访问阵列IP地址：192.168.0.210（不知道为啥是这个地址，与说明书不符，还是在网上检索到的一种）。安装odsp客户端，IE不好使，用了360浏览器兼容模式才搞定。

2.开始配置，因为使用2种磁盘，做了2个RAID5+，没有使用热备盘。因为没有经验，边学习边操作，走了很多弯路，一些概念需要用到，整理了一下放在后面。

3. IP SAN也就是这台阵列与主机连接有三种方式：ISCSI HBA卡、TOE网卡+initiator软件、以太网卡+initiator软件。根据现有情况，选择了第三种，使用以太网卡连接。

4.安装好odsp后，使用admin默认账户和密码进入管理器。按照需要配置了2个raid，采用CRAID-P的方式。本来空间有限所以没有选择热备盘。按照说明书配置了LUN。

5.配置网络，将管理口和业务口ip分开设置，业务口设置为192.168.10.211。并在2008server上打开了自带的ISCSI initiator软件试图发现这个阵列，但是一直提示连接失败

6.四处求救，经过大拿指点，少配置了一个参数：客户端。需要在odsp管理器里面的客户端项中配置好客户端，并且映射到前面设置的LUN中（前面2个raid就做了2个LUN-id）

7.设置好后，再通过2008server发现了阵列，选中要连接的target设备，勾选“添加到收藏”，这样开机也会自动连接。

8.在磁盘管理里发现2个盘符，格式化开始使用。

相关概念：

1.scsi （small computer system interface）

   scsi协议：为小型机设计的I/o技术，应用于DAS（直连式存储）

   scsi HBA卡：scsi控制器。SAN的底层技术，是所有scsi设备的通道。

2. NAS 网络附属存储。

3. FC协议：FC光纤通道，依赖FC交换机以及在服务器上安装FC HBA。

4. DSU：数据库存储单元

5.SAS：串行scsi接口

6. HA：高可用性集群

7. LUN 逻辑单元号，主要用于阵列上资源定位（定位主要靠2个：一个是LUN ID ；一个是存储控制器 Target）。

8. CRAID-p：基于物理磁盘创建RAID。优点是数据布局简单，算法效率高。

    CRAID-v：基于虚拟磁盘创建RAID。优点是物理磁盘故障时，容易重建。

    物理盘数量不多或单盘容量不大时用CRAID-P，物理盘数量多且单盘容量大时用CRAID-V。

9.ISCSI与NAS区别：ISCSI基于数据块传输，NAS基于文件

   ISCSI与SAN区别：ISCSI基于IP网络，NAS基于专用网
