ESP32串口收发控制WLED设备（附WLED安装方法）VSCODE+PlatformIO IDE

这是一个非常简单的示例代码，展示了如何使用PlatformIO通过串行接口与WLED JSON API进行交互。借助WLED JSON API，能够使用JSON API命令来控制任何其他具有串行能力的微控制器上闪存了WLED的MCU。运行代码可以更改WLED-MCU上LED灯条的颜色。

硬件环境：

• 发送的微控制器: esp32
• 接收的微控制器: esp32，搭载WLED0.15
• WLED版本: "WLED-0.15"- 波特率: 115200

使用硬件串口，不可以使用软件串口。SoftwareSerial 仅适用于非常低的波特率，绝对不适合 921600。如果可能，您应该始终使用 HardwareSerial；如果 SoftwareSerial 是不可或缺的，请使用尽可能低的波特率。 本代码用HardwareSerial，波特率115200

接线：

串口	ESP32引脚功能	默认GPIO
TX	串口发送	GPIO17
RX	串口接收	GPIO16
注意：两者GND需共线

一、WLED固件安装

方法1.网页版安装（需要魔法，最简单的方法）

网页地址：https://install.wled.me/，将ESP32/ESP8266等WLED支持的单片机设备通过USB线连接到电脑上，然后点击install安装即可

• 方法2.ESP TOOLS安装

ESP32TOOLS安装与使用参考文章esptool.py 介绍和使用

乐鑫官方ESP32TOOLSgit网站：GitHub - espressif/esptool: Serial utility for flashing, provisioning, and interacting with Espressif SoCs

固件已上传夸克网盘：https://pan.quark.cn/s/a85f20146fff，该固件版本是0.15正式版

烧录进去即可

二、platformio环境搭建

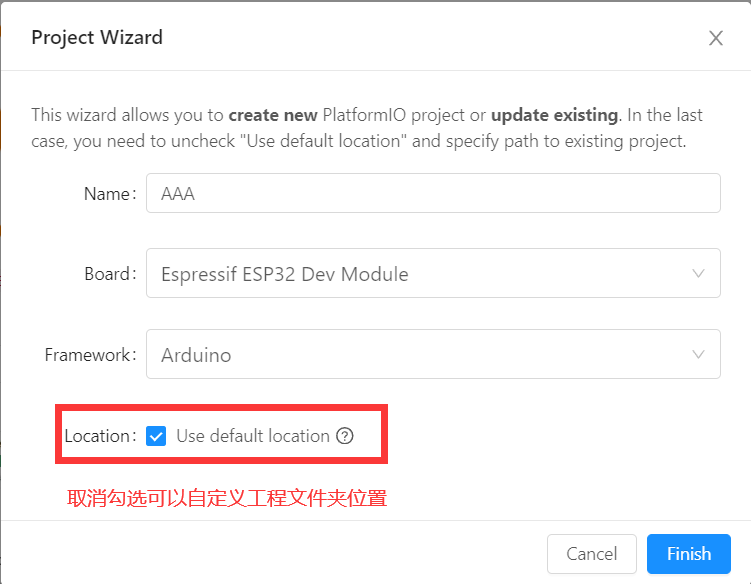

首先新建工程文件，设置如下：

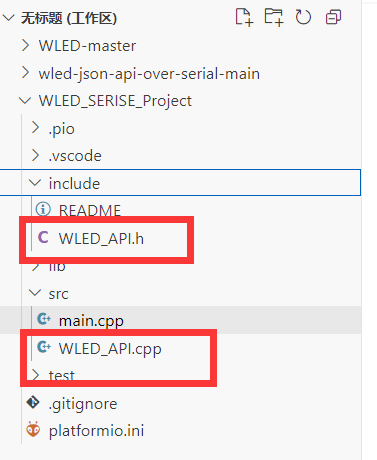

设置完成之后点击finish，在/include和/src目录下分别添加自定义函数WLED_API.h和WLED_API.cpp：

这两个文件就是我们自定义发送JSON API给WLED设备的代码了

WLED_API.h

#ifndef WLED_API_H
#define WLED_API_H

#include <Arduino.h>

// 通用 API
void wled_setColor(Stream &port, uint8_t r, uint8_t g, uint8_t b, int segment = 0);
void wled_setBrightness(Stream &port, uint8_t brightness);
void wled_power(Stream &port, bool on);
void wled_setEffect(Stream &port, int effectId);

// 解析响应
bool wled_parseState(const String &json, bool &onState, uint8_t &brightness);

#endif

WLED_API.cpp

#include "wled_api.h"
#include <ArduinoJson.h>

// 发送 JSON 到串口
void sendJson(Stream &port, JsonDocument &doc) {
  String output;
  serializeJson(doc, output);
  port.println(output);
}

// 设置颜色
void wled_setColor(Stream &port, uint8_t r, uint8_t g, uint8_t b, int segment) {
  StaticJsonDocument<256> doc;
  JsonArray segs = doc.createNestedArray("seg");
  JsonObject seg0 = segs.createNestedObject();
  seg0["id"] = segment;
  JsonArray col = seg0.createNestedArray("col");
  JsonArray rgb = col.createNestedArray();
  rgb.add(r);
  rgb.add(g);
  rgb.add(b);
  sendJson(port, doc);
}

// 设置亮度
void wled_setBrightness(Stream &port, uint8_t brightness) {
  StaticJsonDocument<128> doc;
  doc["bri"] = brightness;
  sendJson(port, doc);
}

// 开关
void wled_power(Stream &port, bool on) {
  StaticJsonDocument<64> doc;
  doc["on"] = on;
  sendJson(port, doc);
}

// 设置效果
void wled_setEffect(Stream &port, int effectId) {
  StaticJsonDocument<64> doc;
  doc["fx"] = effectId;
  sendJson(port, doc);
}

// 解析响应 JSON（简化为 on 和 brightness）
bool wled_parseState(const String &json, bool &onState, uint8_t &brightness) {
  StaticJsonDocument<512> doc;
  DeserializationError err = deserializeJson(doc, json);
  if (err) return false;
  if (!doc.containsKey("state")) return false;

  JsonObject state = doc["state"];
  onState = state["on"] | false;
  brightness = state["bri"] | 0;
  return true;
}

main.cpp

#include <Arduino.h>
#include <HardwareSerial.h>
#include "WLED_API.h"

/*
| 串口 | ESP32引脚功能 | 默认GPIO |
| -- | --------- | ------ |
| TX | 串口发送      | GPIO17 |---------WLED  RX  GPIO3
| RX | 串口接收      | GPIO16 |---------WLED  TX  GPIO1
ESP32 有三个硬件串口：
Serial → 通常接USB（调试使用）
Serial1 → 自定义（推荐用于主设备通信）
Serial2 → 自定义（备用通信）
*/

void setup() {
  Serial.begin(115200);
  while (!Serial) delay(10);

  Serial1.begin(115200, SERIAL_8N1, 16, 17); // 初始化WLED串口指定PIN16 17为 TX RX
  delay(1000);

  // 控制 WLED
  wled_power(Serial1, true);//打开灯带，打开后才能显示，传入false则关闭
  wled_setBrightness(Serial1, 200);//设置亮度（0-255）
  wled_setColor(Serial1, 255, 100, 0, 0);     // 橙色
  wled_setEffect(Serial1, 38);               // 极光效果，效果id查找：https://kno.wled.ge/features/effects/
}

void loop() {
  // 监听 WLED 响应并解析
  if (Serial1.available()) {
    String response = Serial1.readStringUntil('\n');
    Serial.println("[WLED] Response:");
    Serial.println(response);

    bool isOn;
    uint8_t bri;
    if (wled_parseState(response, isOn, bri)) {
      Serial.printf("Parsed: Power=%s, Brightness=%d\n", isOn ? "ON" : "OFF", bri);
    } else {
      Serial.println("Failed to parse WLED state.");
    }
  }

  delay(500);
}

platformio.ini，需要加上monitor_speed = 115200以及lib_deps = bblanchon/ArduinoJson@^6.21.2，完整代码如下：

; PlatformIO Project Configuration File
;
;   Build options: build flags, source filter
;   Upload options: custom upload port, speed and extra flags
;   Library options: dependencies, extra library storages
;   Advanced options: extra scripting
;
; Please visit documentation for the other options and examples
; https://docs.platformio.org/page/projectconf.html

[env:esp32dev]
platform = espressif32
board = esp32dev
framework = arduino
monitor_speed = 115200

lib_deps = bblanchon/ArduinoJson@^6.21.2

参考网站：

WLED原项目链接：https://github.com/wled/WLED

本项目geihub链接：https://github.com/27daiwu/WLED_SERISE_Project

WLED项目JSON API查询网站：JSON API - WLED Project

WLED项目官网：Welcome to WLED - WLED Project
