自定义View一直是一个很头疼的问题，之前想写了很久就是写不出来，今天来写点入门的东西。

首先我们为什么会觉得自定义view很难呢？

  • 第一是我们不知道怎么绘制，画线？画文字？
  • 第二各种距离的测量计算
  • 第三个是事件的处理，点击？滑动？

先来看看我们的需求！

!这是要实现的效果1
效果2

最终我做的效果


大概分析一下就开干，然后边做边思考解决出现的问题！看着很简单，上面有一个进度条，但是不是均匀分布，中间还有两个圆圈可以点击，用来更改状态。最后还有个斜着的的已放弃！

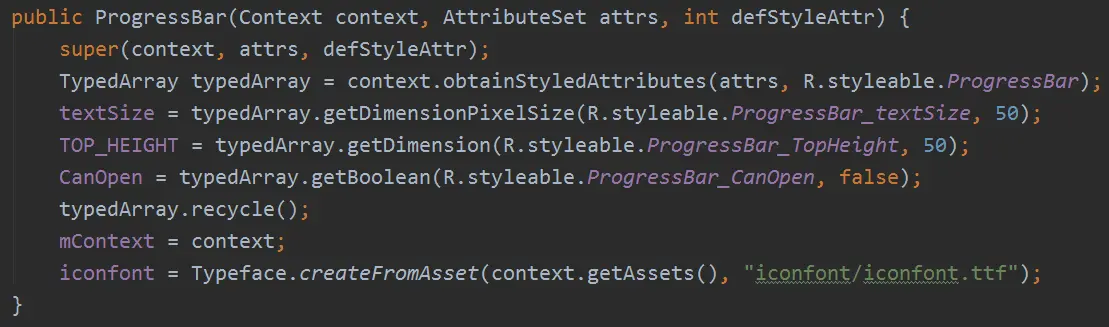

1）我们一般会考虑XML的属性，我们需要什么参数？这个还是边做边加吧！

这个仅仅是测试的，需要什么加什么，获取XML 的值实在构造里面处理的，如上！

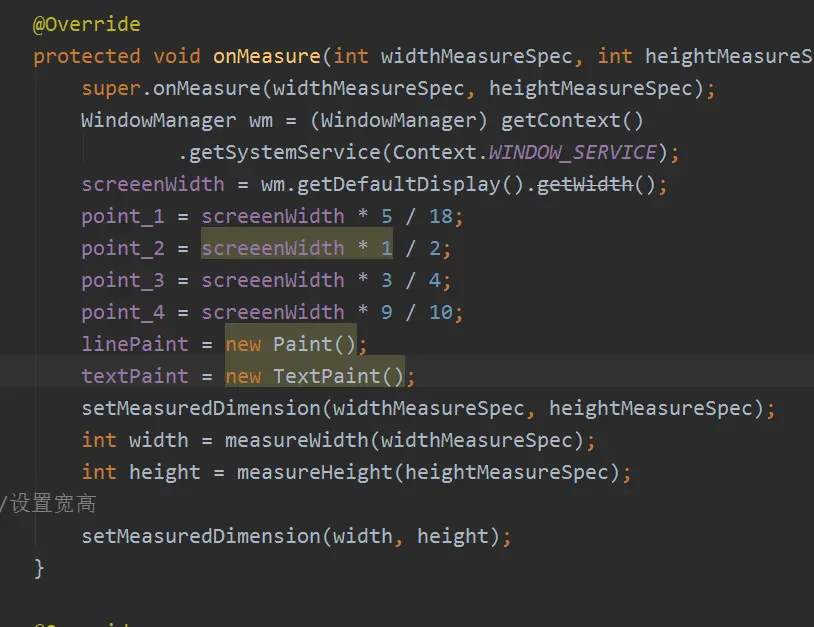

2）进入测量阶段！
我们在测量的时候最担心的是不同的mode带来的问题，比如说我设置了wrap_content
的高度，那我们是不是应该给一个默认的值呢，如果设置的是精准的高度那么我们就可以直接赋值了！
当然我们还应该考虑padding值，这里我们先不管，先把功能实现，后续的一些细节问题，如果前期懂了那些都不是啥问题！

这里的几个点注意用处

当然我们看到的这个代码是我写的第二次，为嘛呢，因为我们还有一个适配问题没有考虑，本人比较懒，这个view的模式基本是死的，也就是说两个圆圈的位置是死的，所以我就用了百分比布局方式，这样就可以解决适配问题了！

3）
开始画画啦！

  1. 首先我们要划线，那么从什么位置开始画画到什么位置，第一条线当然是从0到第一个圆圈位置，你看到我定义的是point_1，那么我们就开始画第一条线

      linePaint.setColor(COLOR_SELECT);
 canvas.drawLine(50, BASIC_HEIGHT, point_1, BASIC_HEIGHT, linePaint);

    Paint用来设置我们需要的颜色、线的粗细，等等属性，，canvas负责绘画

    BASIC_HEIGHT是我定义的一个基本的高度，这样第一天条线就画完了

  2. 我们开始绘制第一个圆，当然这里我画的其实是一个Icon，这个是阿里云的把图片转文字的一种方式，所以 我画上去的是文字

         rectF = new Rect();
    textPaint.getTextBounds(UNSELECT_ICON, 0, UNSELECT_ICON.length(), rectF);
    canvas.drawText(UNSELECT_ICON, point_1 - 3, BASIC_HEIGHT + rectF.height() / 2, textPaint);

    我们现用 RectF来测量文字的宽高，这样rectf就有了文字宽高的值，便于我们是用。

    为了让这个圆圈正好在中间，我们是不是要知道圆的高，让后把高度提高一半才正好落 在中轴线上，所以看我这里就是这么做的！

  3. 后面再画圆画直线就一样了，

  4. 绘制文字，绘制文字的时候我们仅需要知道在什么位置绘制，也是根据我设置的那几个点来的，文字关于点对称，那么要求文字的起始点比我设置的点要小文字长度的一半
    textPaint.getTextBounds(proStrings[1], 0, proStrings[1].length(), rectF5);
    canvas.drawText(proStrings[1], point_1 + rectF.width() / 2 - rectF5.width() / 2,
    BASIC_HEIGHT + rectF5.height() + TOP_HEIGHT, textPaint);

    我们这里加了一个文字的高度？因为文字的坐标实在坐下角的，所以罗。。
    point_1 + rectF.width() / 2 - rectF5.width() / 2 这个宽度还要包括圆的一半对吧，位 置其实就这么算出来的！

    private void drawPro(Canvas canvas, int progress) {
linePaint.setColor(COLOR_UNSELECT);
linePaint.setStrokeWidth(LINE_HEIGHT);
linePaint.setAntiAlias(true);
textPaint.setColor(COLOR_UNSELECT);
textPaint.setStrokeWidth(3);
textPaint.setTextSize(textSize);
textPaint.setTypeface(iconfont);
textPaint.setAntiAlias(true);
paddingLeft = getPaddingLeft();
paddingTop = getPaddingTop();
paddingRight = getPaddingRight();
paddingBottom = getPaddingBottom();
width = getWidth() - paddingLeft - paddingRight;
height = getHeight() - paddingTop - paddingBottom;
BASIC_HEIGHT = BASIC_HEIGHT + paddingTop;
if (progress == 0) {
    linePaint.setColor(COLOR_SELECT);
    canvas.drawLine(50, BASIC_HEIGHT, point_1, BASIC_HEIGHT, linePaint);
    rectF = new Rect();
    textPaint.getTextBounds(UNSELECT_ICON, 0, UNSELECT_ICON.length(), rectF);
    canvas.drawText(UNSELECT_ICON, point_1 - 3, BASIC_HEIGHT + rectF.height() / 2, textPaint);
    linePaint.setColor(COLOR_UNSELECT);
    canvas.drawLine(point_1 - 3 + rectF.width(), BASIC_HEIGHT, point_2, BASIC_HEIGHT, linePaint);
    canvas.drawText(UNSELECT_ICON, point_2 - 3, BASIC_HEIGHT + rectF.height() / 2, textPaint);
    canvas.drawLine(point_2 - 3 + rectF.width(), BASIC_HEIGHT, screeenWidth - 50, BASIC_HEIGHT, linePaint);
} else if (progress == 1) {
    linePaint.setColor(COLOR_SELECT);
    canvas.drawLine(50, BASIC_HEIGHT, point_2, BASIC_HEIGHT, linePaint);
    rectF = new Rect();
    textPaint.getTextBounds(UNSELECT_ICON, 0, UNSELECT_ICON.length(), rectF);
    canvas.drawText(UNSELECT_ICON, point_2 - 3, BASIC_HEIGHT + rectF.height() / 2, textPaint);
    linePaint.setColor(COLOR_UNSELECT);
    canvas.drawLine(point_2 - 3 + rectF.width(), BASIC_HEIGHT, screeenWidth - 50, BASIC_HEIGHT, linePaint);
} else if (progress == 2) {
    linePaint.setColor(COLOR_SELECT);
    canvas.drawLine(50, BASIC_HEIGHT, point_2, BASIC_HEIGHT, linePaint);
    rectF = new Rect();
    textPaint.setColor(COLOR_SELECT);
    textPaint.getTextBounds(SELECT_ICON, 0, SELECT_ICON.length(), rectF);
    canvas.drawText(SELECT_ICON, point_2 - 3, BASIC_HEIGHT + rectF.height() / 2, textPaint);
    linePaint.setColor(COLOR_UNSELECT);
    canvas.drawLine(point_2 - 1 + rectF.width(), BASIC_HEIGHT, screeenWidth - 50, BASIC_HEIGHT, linePaint);
} else if (progress == 3) {
    linePaint.setColor(COLOR_SELECT);
    rectF = new Rect();
    textPaint.setColor(COLOR_SELECT);
    textPaint.getTextBounds(SELECT_ICON, 0, SELECT_ICON.length(), rectF);
    canvas.drawText(SELECT_ICON, point_3 - rectF.width() / 2 - 2, BASIC_HEIGHT + rectF.height() / 2, textPaint);
    canvas.drawLine(50, BASIC_HEIGHT, point_3 - rectF.width() / 2 - 2, BASIC_HEIGHT, linePaint);
    linePaint.setColor(COLOR_UNSELECT);
    canvas.drawLine(point_3 + rectF.width() / 2, BASIC_HEIGHT, screeenWidth - 50, BASIC_HEIGHT, linePaint);
} else if (progress == 4) {
    linePaint.setColor(COLOR_SELECT);
    rectF = new Rect();
    textPaint.setColor(COLOR_SELECT);
    textPaint.getTextBounds(SELECT_ICON, 0, SELECT_ICON.length(), rectF);
    canvas.drawText(SELECT_ICON, screeenWidth - rectF.width(), BASIC_HEIGHT + rectF.height() / 2, textPaint);
    canvas.drawLine(50, BASIC_HEIGHT, screeenWidth - rectF.width(), BASIC_HEIGHT, linePaint);

}

textPaint.setColor(mContext.getResources().getColor(R.color.color_editText));
textPaint.setTextSize(40);
textPaint.setAntiAlias(true);
Rect rectF5 = new Rect();

textPaint.getTextBounds(proStrings[0], 0, proStrings[0].length(), rectF5);
canvas.drawText(proStrings[0], 50, BASIC_HEIGHT + rectF5.height() + TOP_HEIGHT, textPaint);

textPaint.getTextBounds(proStrings[1], 0, proStrings[1].length(), rectF5);
canvas.drawText(proStrings[1], point_1 + rectF.width() / 2 - rectF5.width() / 2, BASIC_HEIGHT + rectF5.height() + TOP_HEIGHT, textPaint);

textPaint.getTextBounds(proStrings[2], 0, proStrings[2].length(), rectF5);
canvas.drawText(proStrings[2], point_2 + rectF.width() / 2 - rectF5.width() / 2, BASIC_HEIGHT + rectF5.height() + TOP_HEIGHT, textPaint);

textPaint.getTextBounds(proStrings[3], 0, proStrings[3].length(), rectF5);
canvas.drawText(proStrings[3], point_3 - rectF5.width() / 2, BASIC_HEIGHT + rectF5.height() + TOP_HEIGHT, textPaint);

textPaint.getTextBounds(proStrings[4], 0, proStrings[4].length(), rectF5);
canvas.drawText(proStrings[4], screeenWidth - 60 - rectF5.width(), BASIC_HEIGHT + rectF5.height() + TOP_HEIGHT, textPaint);

if (isGiveUp) {
    canvas.rotate(-10, point_3, BASIC_HEIGHT);
    Rect rect = new Rect();
    textPaint.getTextBounds(GIVE_UP_STR, 0, GIVE_UP_STR.length(), rect);
    textPaint.setColor(mContext.getResources().getColor(R.color.color_textView));
    canvas.drawText(GIVE_UP_STR, point_3 - rect.width() - 20, BASIC_HEIGHT + rect.height() / 2, textPaint);
    rect.right = (int) point_3;
    rect.left = (int) (point_3 - 150);
    rect.top = BASIC_HEIGHT - 30;
    rect.bottom = BASIC_HEIGHT + 30;
    RectF rectf = new RectF(rect.left, rect.top, rect.right, rect.bottom);
    linePaint.setStyle(Paint.Style.STROKE);
    canvas.drawRoundRect(rectf, 10, 10, linePaint);
}

    }

这里我用了了一个progress进度来控制绘画哪一步的样式

5.
那我们如何画放弃呢？一个圆角矩形和文字，同时旋转一定的角度！其实就是对画布 进行旋转，如果我们画完这个还需要画其他的需要canvas的save方法保存状态，不然后 面画的就都是斜着的了。

  if (isGiveUp) {
        canvas.rotate(-10, point_3, BASIC_HEIGHT);
        Rect rect = new Rect();
        textPaint.getTextBounds(GIVE_UP_STR, 0, GIVE_UP_STR.length(), rect);
        textPaint.setColor(mContext.getResources().getColor(R.color.color_textView));
        canvas.drawText(GIVE_UP_STR, point_3 - rect.width() - 20, BASIC_HEIGHT + rect.height() / 2, textPaint);
        rect.right = (int) point_3;
        rect.left = (int) (point_3 - 150);
        rect.top = BASIC_HEIGHT - 30;
        rect.bottom = BASIC_HEIGHT + 30;
        RectF rectf = new RectF(rect.left, rect.top, rect.right, rect.bottom);
        linePaint.setStyle(Paint.Style.STROKE);
        canvas.drawRoundRect(rectf, 10, 10, linePaint);
    }

6.现在貌似一个毛坯已经出来了，还很毛，没有任何的细节处理！
先来点击事件吧。
我们所有的点击处理都早ontouchEvent里面处理的，我点击圆，我怎么知道点击在圆上？ 我们想这个是一个整体的view没办法区分我是不是点在圆上，那么我们能不能根据圆的坐标点呢，稍微的放大！！

     case MotionEvent.ACTION_UP:
            EndTime = System.currentTimeMillis();
            float dy = event.getY() - y;
            float dx = event.getX() - x;
            if (EndTime - StartTime < 200) {
                if (Math.abs(dx) < 3 && Math.abs(dy) < 3) {
                    if(!isGiveUp){
                        if (mOnClickListener != null) {
                            if (event.getX() > point_1 - 50 && event.getX() < point_1 + 50) {
                                mOnClickListener.onClick(1);
                            }
                            if (event.getX() > point_2 - 50 && event.getX() < point_2 + 50) {
                                mOnClickListener.onClick(2);
                            }
                        }
                    }
                }
            }
            break;

你看点击事件有了，这里用的就是一个简单的回调，当然我没有限制y的范围，这个根据自己愿意吧！

7.最后我们还有一个功能侧滑！
我们要侧滑，也就是把自己向右移动某个距离，怎么移动。我这里就懒一点，用一个动画搞定吧，你可以根据滑动的距离来决定view的滑动多少！

   case MotionEvent.ACTION_MOVE:
 if (Math.abs(event.getY() - y) < 10 && event.getX() - x < -20) {
                if (!isOpen && !isGiveUp&&mProgress<3) {
                    open();
                }
            } else {
                if (Math.abs(event.getY() - y) < 10 && event.getX() - x > 30&&isOpen) {
                    close();
                }
            }
 public void open() {
    ObjectAnimator animator = ObjectAnimator.ofFloat(this, "translationX", 0, -CommonUtils.dip2px(mContext, 60));
    animator.setDuration(200);
    animator.start();
    isOpen = true;
}

public void close() {
    ObjectAnimator animator = ObjectAnimator.ofFloat(this, "translationX", -CommonUtils.dip2px(mContext, 60), 0);
    animator.setDuration(200);
    animator.start();
    isOpen = false;
}

这个时候再回去看开始的东西

我们是不是需要一个进度、还有能否侧滑，是不是放弃状态的、字体大小，颜色，线的颜色，高度等等值都可以做成属性值！
