AD+radius完成802.1X认证

---

一、准备工作

1.1 安装或关闭以下服务
关闭防火墙等

linux时间校对

1.2 本次安装环境

配置信息	说明
linux服务器IP地址	192.168.1.10
域控IP地址	192.168.1.20
linux系统版本	CentOS7.4
win系统版本	win-2008-R2
内核	ml-3.10.0
samba版本	ml-3.10.0
Kerberos版本	ml-3.10.0
AD域 DC	test.local

  FreeRADIUS通过基于交换机端口的访问控制提供身份验证。用户凭据通过使用 802.1X 验证协议进行验证。仅当用户凭据已通过FreeRADIUS 服务器身份验证时，才会向用户授予网络访问权限。未通过验证，交换机端口将关闭。
  尽管交换机端口已关闭，但用户可以通过身份验证协议与 RADIUS 服务器通信。 RADIUS服务器能够在域控制器上检查用户是否存在以及其密码是否正确。验证通过，RADIUS服务器会告诉交换机打开端口，用户将获得对网络的访问权限。
  FreeRADIUS部署在centos7上，需要将RADIUS服务器加入域控(加入域控需要安装samba)。安装samba是为了获取winbind、ntlm_auth，共享文件目录可以不用。

• winbind，一个允许连接到Windows – NT环境的守护进程。
• ntlm_auth，一种使用 winbind 来评估 NTLM（NT Lan 管理器）请求的工具。此工具允许验证域控制器上的用户凭据，并返回成功或错误消息。
• Kerberos 是一种网络认证协议，其设计目标是通过密钥系统为客户机 / 服务器应用程序提供强大的认证服务。该认证过程的实现不依赖于主机操作系统的认证，无需基于主机地址的信任，不要求网络上所有主机的物理安全，并假定网络上传送的数据包可以被任意地读取、修改和插入数据。在以上情况下， Kerberos 作为一种可信任的第三方认证服务，是通过传统的密码技术（如：共享密钥）执行认证服务的。

二、安装配置Active Direcotry

由于在安装时，忘记截图。可以参考网上安装AD域流程。

三、安装配置samba、kerberos、winbind、freeradius

3.1 安装samba、kerberos、winbind、freeradius

yum install samba samba-winbind  samba-winbind-clients krb5-server krb5-workstation freeradius freeradius-utils -y

3.2 配置samba

vim /etc/samba/smb.conf
[global]
        workgroup = TEST
        password server = 192.168.1.20         #填写域服务器地址
        realm = TEST.LOCAL        #大写AD DC
        security = ads        #指定samba服务器的工作模式为ads
        winbind use default domain = true
        winbind offline logon = false
        map to guest = bad user
        guest account = nobody

        unix charset = utf8
        display charset = utf8
        server string = FILE-SERVER
        bind interfaces only = Yes
        server signing = auto
        client use spnego = No
        load printers = No
        dns proxy = No

3.3 配置Kerberos

 vim /etc/krb5.conf
[libdefaults]
        default_realm = test.local          #去掉注释

[realms]                           #修改为AD信息
 TEST.LOCAL = {
  default_domain = TEST.LOCAL
  kdc = 192.168.1.20:88
  admin_server = 192.168.1.20:749
 }

[domain_realm]                   #修改为AD信息
 .test.local = TEST.LOCAL
 test.local = TEST.LOCAL

[kdc]
profile = /var/kerberos/krb5kdc/kdc.conf

[appdefaults]
pam = {
debug = false
ticket_lifetime = 36000
renew_lifetime = 36000
forwardable = true
krb4_convert = false
}

3.4 配置winbind

vim /etc/nsswitch.conf
passwd:     files sss winbind             #添加winbind
shadow:     files sss winbind
group:      files sss winbind

3.5 配置freeradius

vim /etc/raddb/clients.conf
#client private-network-2 {
#    ipaddr          = 198.51.100.0/24
#    secret          = testing123-2
#}

client priveate-network {
       ipaddr           = 192.168.1.0/24           #仅允许192.168.1.0/24网段访问
       secret           = testadmin           #radius与交换机之间使用的密钥
}

3.6linux加入AD

[root@localhost ~]# net ads join -U Administrator
Enter Administrator's password:                #需要输入AD服务器管理员密码
Using short domain name -- TEST
Joined 'LOCALHOST' to dns domain 'test.local'
No DNS domain configured for localhost. Unable to perform DNS Update.

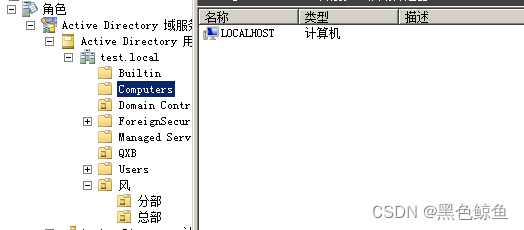

ad中查看

3.7其他

radiusd -X  #测试radiusd是否正常
systemctl enable radiusd      #开机自启
systemctl enable smb
systemctl enable winbind
systemctl restart radiusd      #重启服务
systemctl restart smb
systemctl restart winbind

四、测试

4.1 centos上测试验证

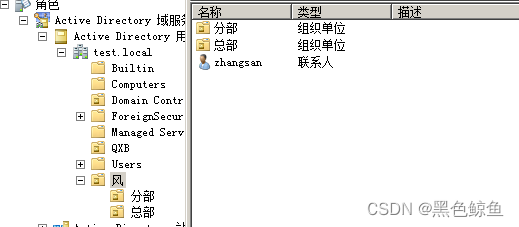

AD域中配置该账号，配置完毕后centos上验证

wbinfo -a zhangsan%Abc1234
plaintext password authentication succeeded
challenge/response password authentication succeeded

4.2 交换机+无线AP管理器

  实际部署中，AD域、radius，应在搭配交换机、无线路由器或AP，完成基于AD域验证通过有线和无线连接的802.1X认证。目前缺少单独的交换机、AP，无法实际测试。本次采取寻找华为交换机、AP产品文档添加相关配置，未经测试，不一定能通。

4.2.1有线接入交换机配置

全局配置

 authentication-profile name p1          #身份验证配置文件名称”p1“，并在其上绑定802.1X接入模板“d1”、指定认证模板下用户的强制认证域为“test.com”、指定用户接入模式为多用户单独认证接入模式、最大接入用户数为100。
 dot1x-access-profile d1
 authentication mode multi-authen max-user 100
 access-domain test.com force

l2protocol-tunnel user-defined-protocol 802.1x protocol-mac 0180-c200-0003 group-mac 0100-0000-0002      #二层透明传输EAP报文

radius-server template test               #配置RADIUS服务器模板
 radius-server shared-key cipher testadmin      #RADIUS服务器模板内的共享密钥和RADIUS服务器上配置保持一致
 radius-server authentication 192.168.1.10 1812 weight 80       #配置RADIUS主用认证服务器和计费服务器的IP地址、端口
 radius-server accounting 192.168.1.10 1812 weight 80
 undo radius-server user-name domain-included               #设备向RADIUS服务器发送的报文中的用户名不包含域名

aaa
 authentication-scheme test             #配置认证方案test，认证模式为先进行RADIUS认证，后进行本地认证
  authentication-mode radius local
 authentication-scheme default
  authentication-mode radius local
 authorization-scheme default
  authorization-mode local
 domain test        #配置test域，在域下应用认证方案test、计费方案default、RADIUS服务器模板default。
  authentication-scheme test
  accounting-scheme default
  radius-server default

上行接口配置

 interface GigabitEthernet0/0/25
 port link-type trunk
 port trunk allow-pass vlan 2 to 4094
 l2protocol-tunnel user-defined-protocol 802.1x enable            #接口的二层协议透明传输功能

下行接口配置

interface GigabitEthernet0/0/1
 port link-type access
 port default vlan 10
 authentication-profile p1
 l2protocol-tunnel user-defined-protocol 802.1x enable

4.2.2 无线接入交换机配置

全局配置

aaa
 authentication-scheme default
  authentication-mode local
 authentication-scheme radius
  authentication-mode radius
 domain default
  authentication-scheme radius
  accounting-scheme default
  radius-server default

下行接口配置

interface GigabitEthernet0/0/1
  port link-type trunk
 port trunk pvid vlan 10
 port trunk allow-pass vlan 2 to 4094

上行接口配置

interface GigabitEthernet0/0/25
 port link-type trunk
 port trunk allow-pass vlan 2 to 4094

4.2.3 AP管理器配置

authentication-profile name test_wifi
 dot1x-access-profile test_wifi
 authentication-scheme test_wifi
 radius-server default

radius-server template default
 radius-server shared-key cipher testadmin
 radius-server authentication 192.168.1.10 1812 weight 80
 radius-server user-name domain-included
 calling-station-id mac-format hyphen-split mode2
 called-station-id wlan-user-format ac-ip include-ssid
 radius-server nas-identifier-format vlan-id
radius-server ip-address 192.168.1.10 shared-key cipher testadmin

 vap-profile name test_wifi
  service-vlan vlan-id 10
  ssid-profile test_wifi
  security-profile test_wifi
  traffic-profile test_wifi
  authentication-profile test_wifi

aaa
 authentication-scheme test_wifi
  authentication-mode radius
 authentication-scheme radius
  authentication-mode radius
 domain default
  authentication-scheme default
