本文介绍了Revit中隐藏线的概念和应用场景，特别是针对电气图例和线管的处理。通过MEP设置和图形显示选项的调整，可以实现线管交叉显示为虚线、导线打断效果以及二维出图时的隐藏线管理。在解决图例与线管重叠问题时，需要在族里创建遮罩。文章还提到了隐藏线的打断间隙设置，并指出实际打断仅限于视觉效果。
首先先说两个概念：
动词的隐藏线 对应视觉样式里的隐藏线
例如电气图例与线管等重叠时，就要选择
名称的隐藏线，也就是显示隐藏线，对应MEP设置里的显示隐藏线
例如两个交叉风管，为了让被遮住的那一段风管以虚线的形式显示出来，就要将该功能勾选上
下面来详细说说revit里这隐藏线如何实现功能
1、两个开关：
A、MEP设置—隐藏线—绘制MEP隐藏线
B、图形显示选项—隐藏线
2、如何显示线管打断效果：
A开&B开
3、桥架交叉显示虚线：
A开&B开
4、导线显示打断
A开&B开，同时 MEP设置—配线—配线交叉间隙 要填入数值，0就是不打断，其他数值代表间隙

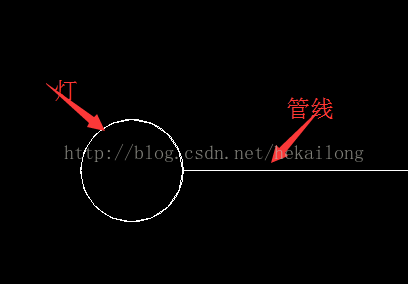

5、二维出图时，我们需要的是
而常常是出现这样的
