matplotlib命令与格式：tick坐标轴主副刻度设置

1.刻度定位器与格式(Tick Locator)

Tick locating 与 Tick formatting 可参考官方文档：http://matplotlib.org/api/ticker_api.html

2.获取坐标轴刻度对象

Matplotlib 中的 ticker 模块用于支持坐标轴刻度的修改，调用下列命令可以初步查看主副坐标轴刻度的数值定位方式（locator）与具体格式（formatter）等。

详细命令参考:http://matplotlib.org/api/axis_api.html

ax.xaxis.get_major_ticks()

ax.xaxis.get_minor_ticks()

ax.xaxis.get_major_locator()

ax.xaxis.get_minor_locator()

ax.xaxis.get_major_formatter()

ax.xaxis.get_minor_formatter()

3.设置主副刻度对象属性

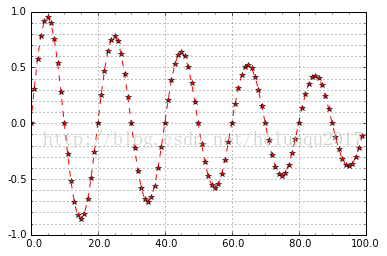

( 1)设置主副刻度格式

import numpy as np

import matplotlib.pyplot as plt

from matplotlib.ticker import MultipleLocator, FormatStrFormatter

t = np.arange(0.0, 100.0, 1)

s = np.sin(0.1*np.pi*t)*np.exp(-t*0.01)

ax = plt.subplot(111) #注意:一般都在ax中设置,不再plot中设置

plt.plot(t,s,'--r*')

#修改主刻度

xmajorLocator = MultipleLocator(20) #将x主刻度标签设置为20的倍数

xmajorFormatter = FormatStrFormatter('%5.1f') #设置x轴标签文本的格式

ymajorLocator = MultipleLocator(0.5) #将y轴主刻度标签设置为0.5的倍数

ymajorFormatter = FormatStrFormatter('%1.1f') #设置y轴标签文本的格式

#设置主刻度标签的位置,标签文本的格式

ax.xaxis.set_major_locator(xmajorLocator)

ax.xaxis.set_major_formatter(xmajorFormatter)

ax.yaxis.set_major_locator(ymajorLocator)

ax.yaxis.set_major_formatter(ymajorFormatter)

#修改次刻度

xminorLocator = MultipleLocator(5) #将x轴次刻度标签设置为5的倍数

yminorLocator = MultipleLocator(0.1) #将此y轴次刻度标签设置为0.1的倍数

#设置次刻度标签的位置,没有标签文本格式

ax.xaxis.set_minor_locator(xminorLocator)

ax.yaxis.set_minor_locator(yminorLocator)

#打开网格

ax.xaxis.grid(True, which='major') #x坐标轴的网格使用主刻度

ax.yaxis.grid(True, which='minor') #y坐标轴的网格使用次刻度

plt.show()

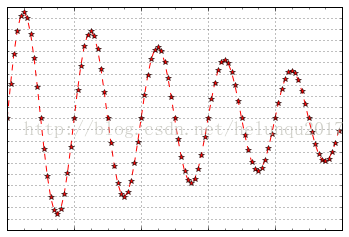

(2)删除坐标轴的刻度显示

ax.yaxis.set_major_locator(plt.NullLocator())

ax.xaxis.set_major_formatter(plt.NullFormatter())
