本章题目：

1.教学管理系统数据库设计:

学校有若干个系，每个系有各自的系号、系名和系主任;
每个系有若干名教师和学生，教师有教师号、教师名和职称属性，每个教师可以教授若干门课程，一门课程只能由一位教师讲授，课程有课程号、课程名和学分;
教师可以参加多项科研项目, 一个项目有多人合作，且责任轻重有排名，项目有项目号、名称和负责人;学生有学号、姓名、年龄和性别，每个学生可以同时选修多门课程，选修课程后有考试成绩。

①设计该学校教学管理的E-R模型。

②将E-R模型转换为关系模型。

什么是实体关系图（ERD）？

首先，什么是实体关系图？

简单来说，实体关系图（ERD）是一种用于数据库设计的图形化工具。它通过符号和连线展示系统中的主要对象（实体）以及这些对象之间的关联（关系）。

实体：可以是具体的事物（如学生、产品）或抽象的概念（如订单、日志）。
关系：表示实体之间如何相互作用或连接（如学生“选修”课程）。

本章思路：

对于传统绘制er图来说，我们首先需要分析确定系统范围、识别系统中的实体和属性、建立实体间的关系并指定主键和外键，然后通过图形符号在纸上或使用通用绘图软件将这些元素表示出来，形成初步草图。

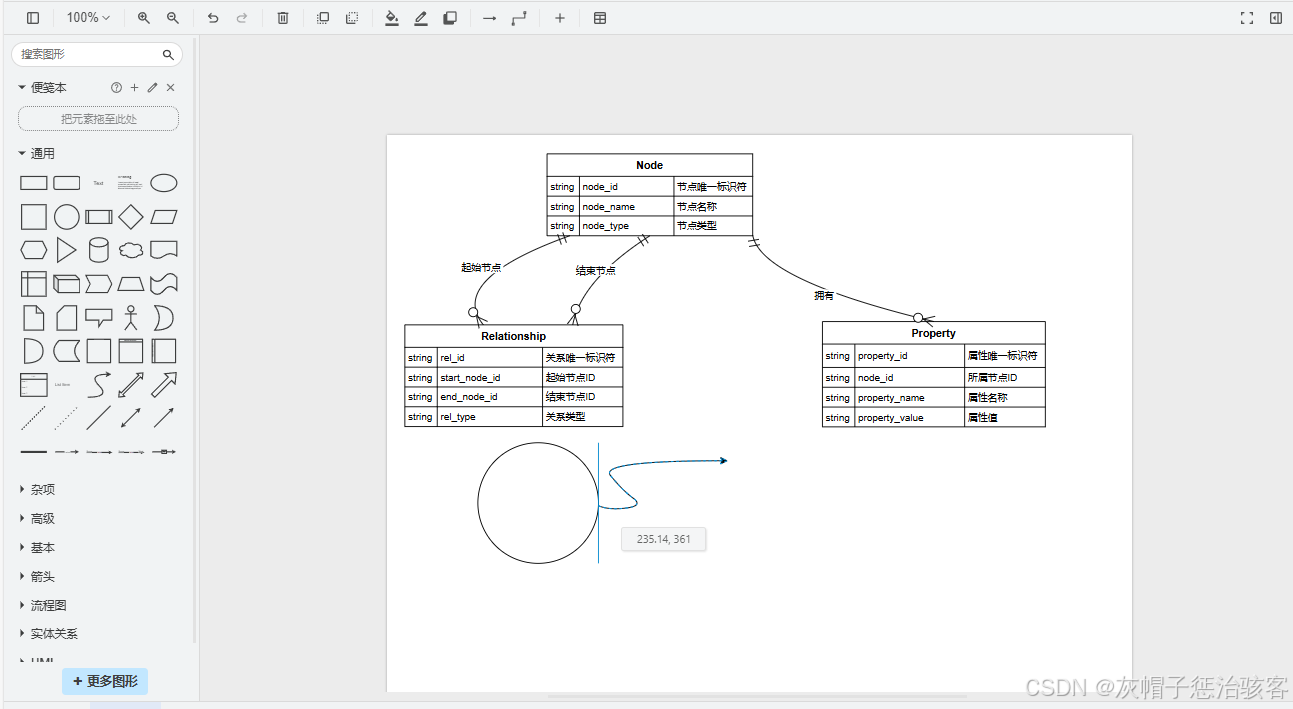

对于本题按照传统的绘制方法：1.分析题目 >2.列出数据库结构>3.确定主键建立联系>4.通过绘图软件开始绘制；常用的绘图工具网站如：draw.io

通过智能话绘图工具可以快速帮我们完成美观清晰的数据库结构图，以上便是我们常用的绘制er图的方法步骤。

本章思路：

然而本章思路是通过ai快速从题目要求中分析出数据库架构，并通过ai给出的sql语句快速生成数据库ER实体关系模型，并且生成ERD关系图。（本章用到mermaid代码，以及sql绘图网站）

步骤实施：

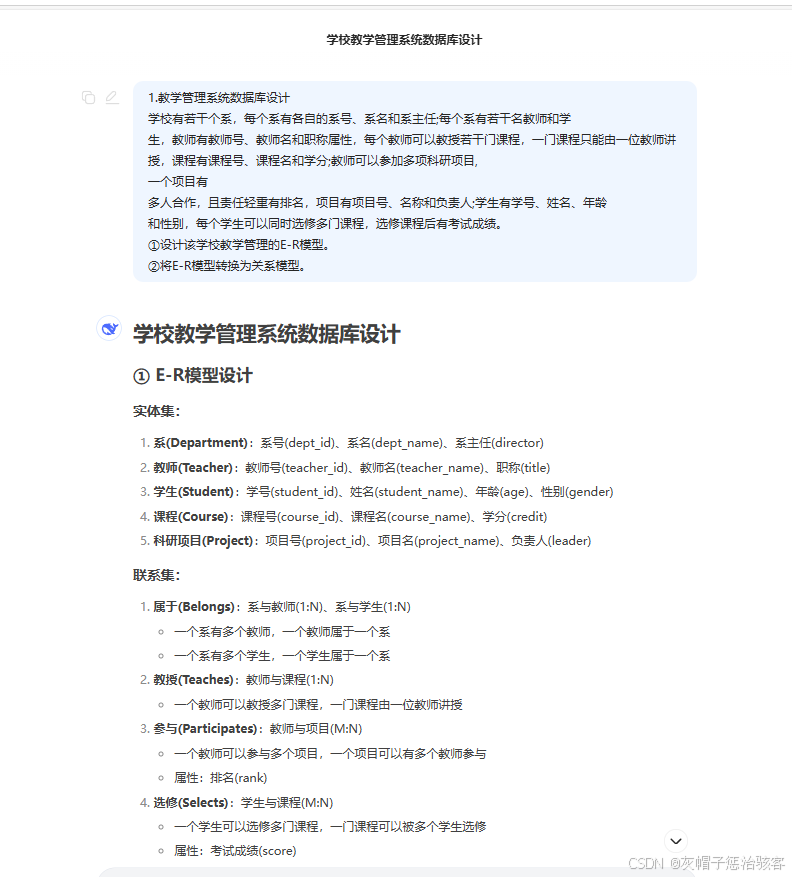

1.首先我们把问题抛给ai，此时ai已经帮我们分析了题目中的数据库需求并且帮我们把所需的表以及表结构罗列初来，并把将实体集、联系集等信息分组列举出来

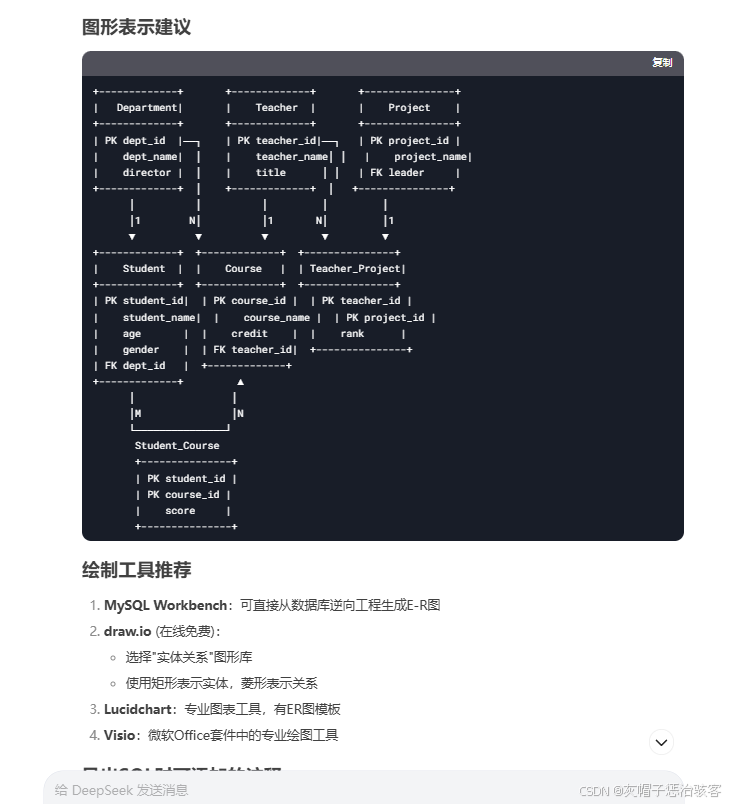

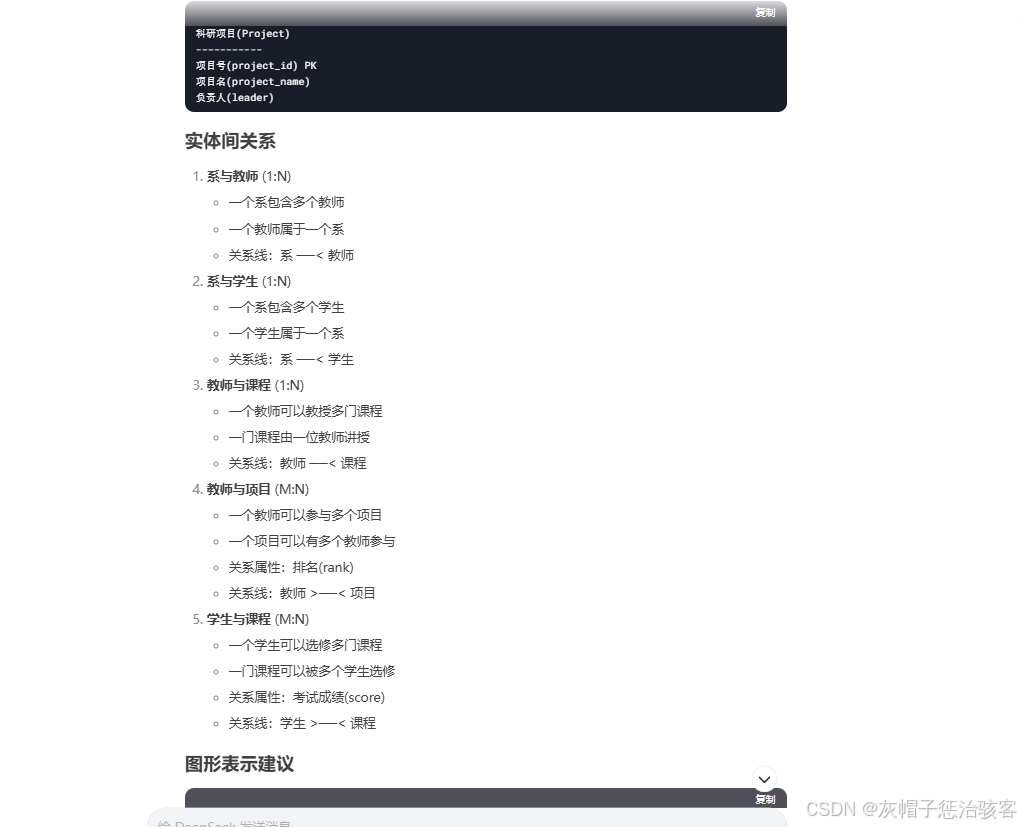

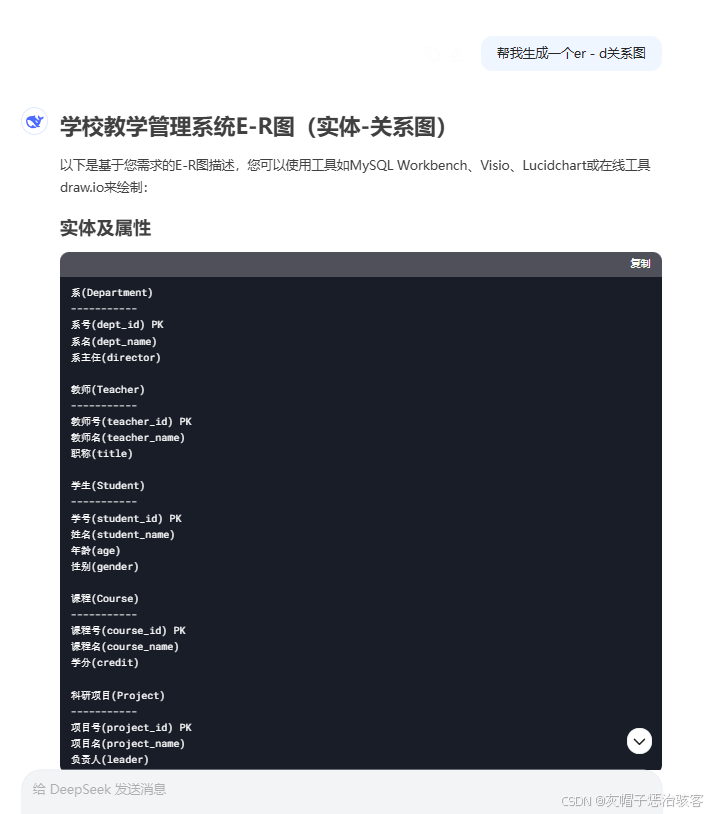

2.让ai给我们生成er-d实体关系图，也就是er模型，ai此时帮我们生成了详细的结构，并且给出了实体之间的关系也就是表之间通过那些字段建立的关系，并给我们花了一个简易的图形，且ai还给我们推荐了一些在线绘制图形的网站，其中便有我们文章开头所提到的draw.io在线绘图。

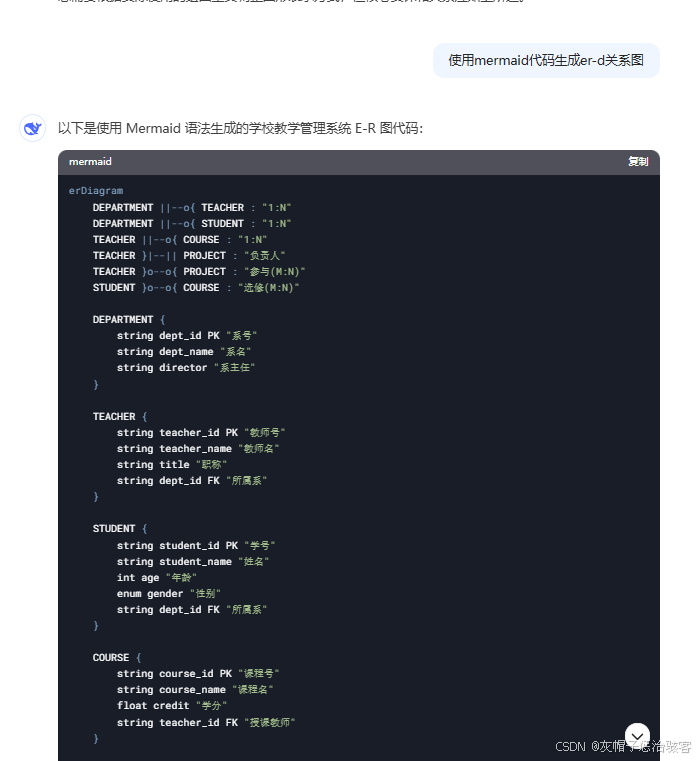

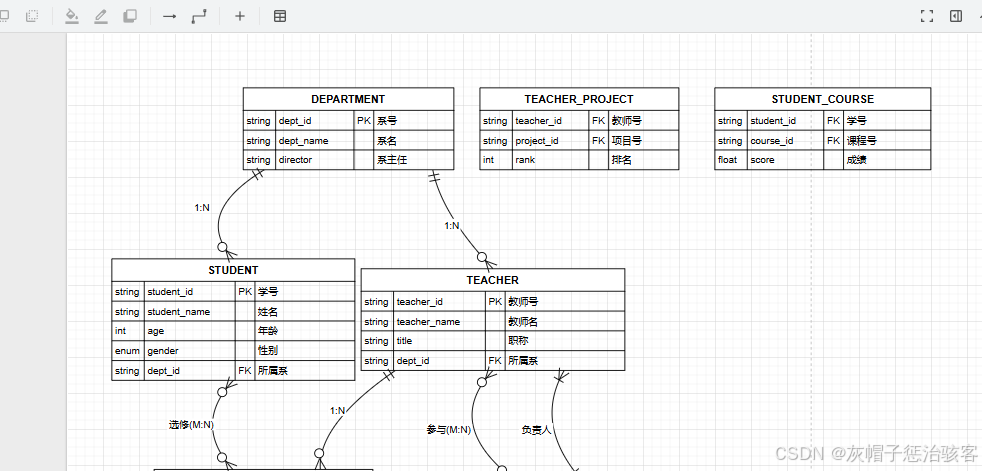

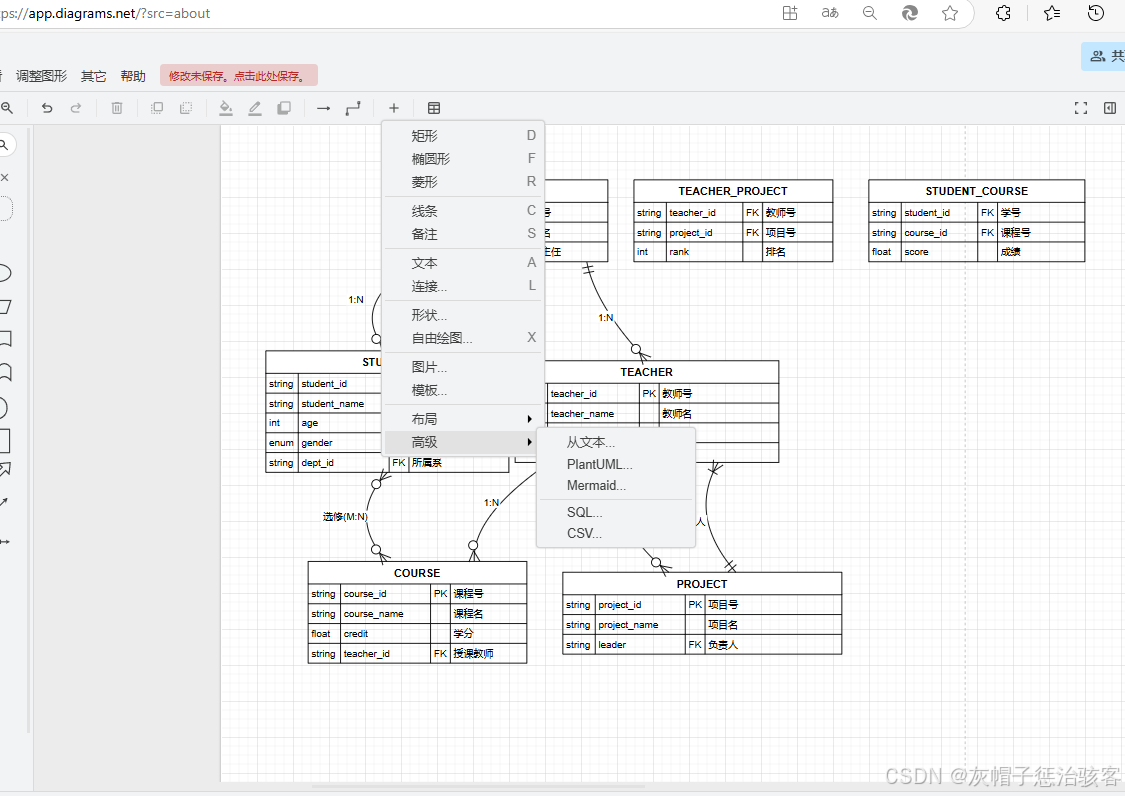

3.让ai使用mermaid代码生成该数据库的er-d关系图，通过ai生成的mermaid代码我们到draw绘图网站上在线绘制，插入代码后我们发现生成了一个标准的数据库表结构和关系的完整图形，但是里面却有一些很明显的瑕疵，我们可以让ai给我们微调一下，在本文中重点不在这里，所以这里暂时没有去管他。

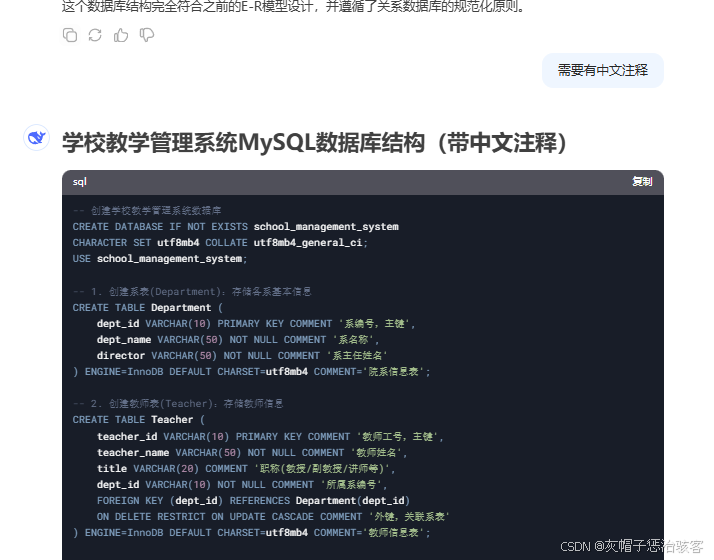

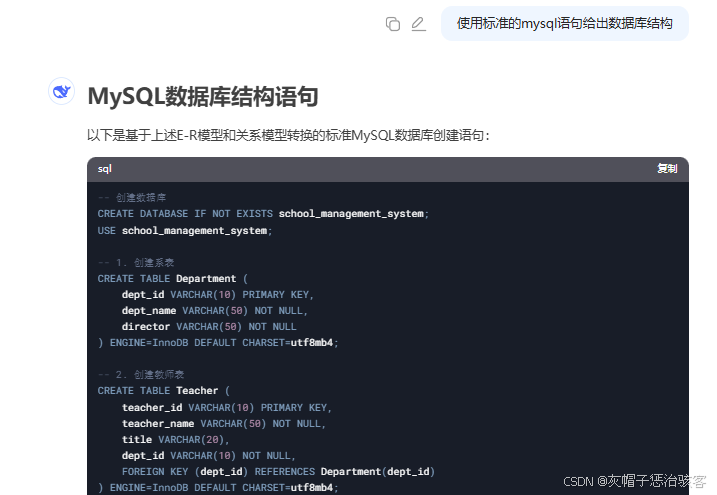

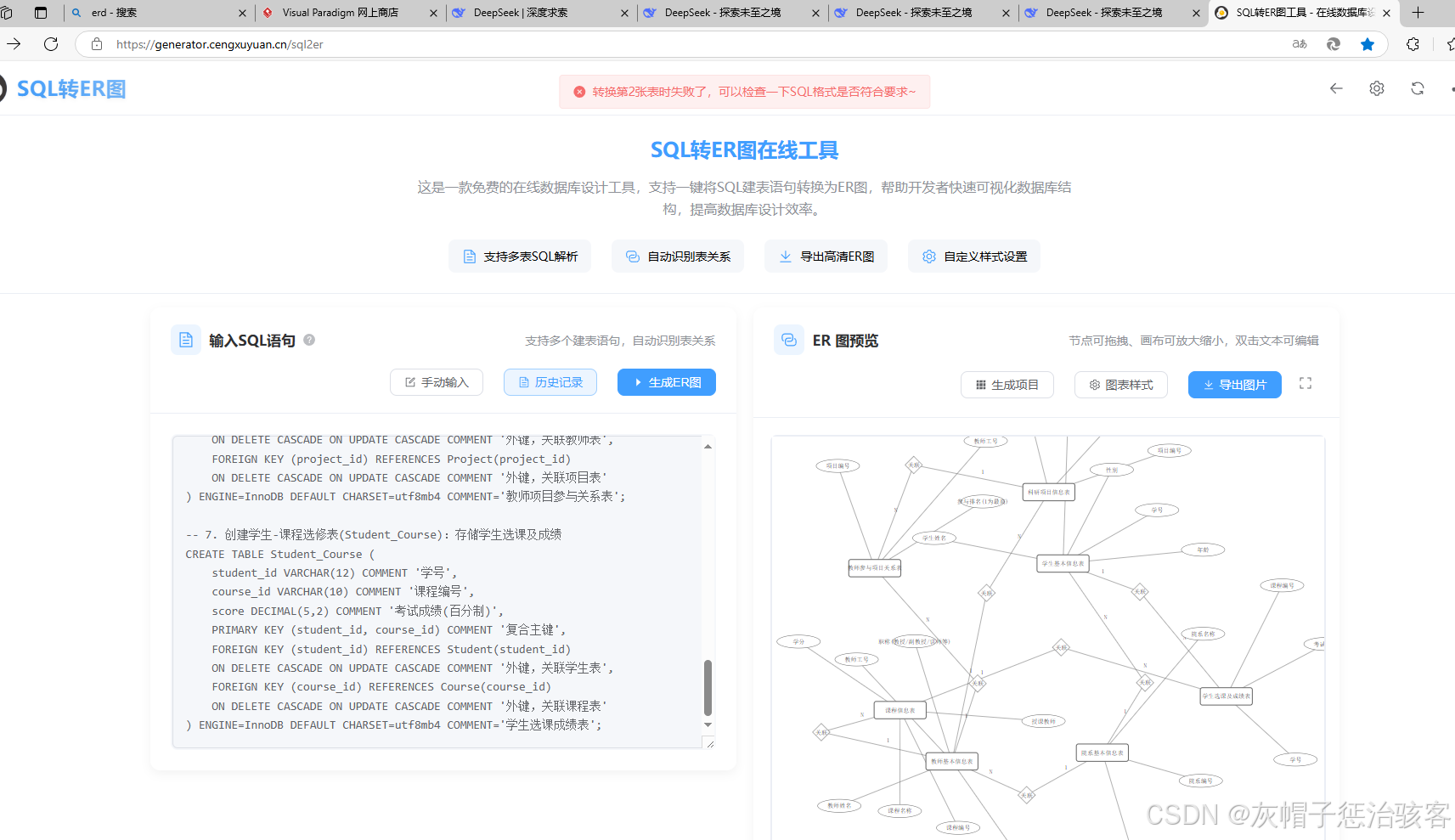

4.我们让ai给我们生成标准的sql语句，第一次生成后发现我们的字段没有注释这将会影响我们后续生成er图，这里我让ai给我生成带中文注释的sql语句后去sql语句转er图的网站上进行转换发现语句中有问题，于是我让ai重新生成更合适的sql语句后再次尝试。

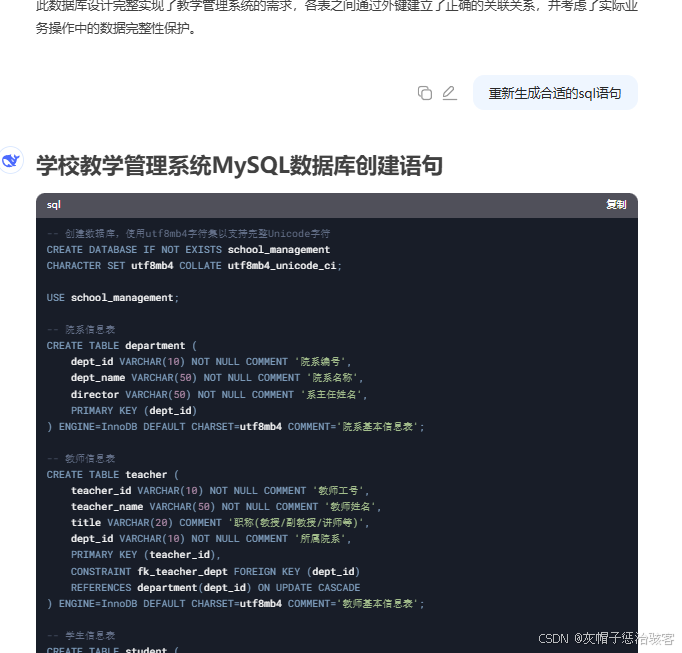

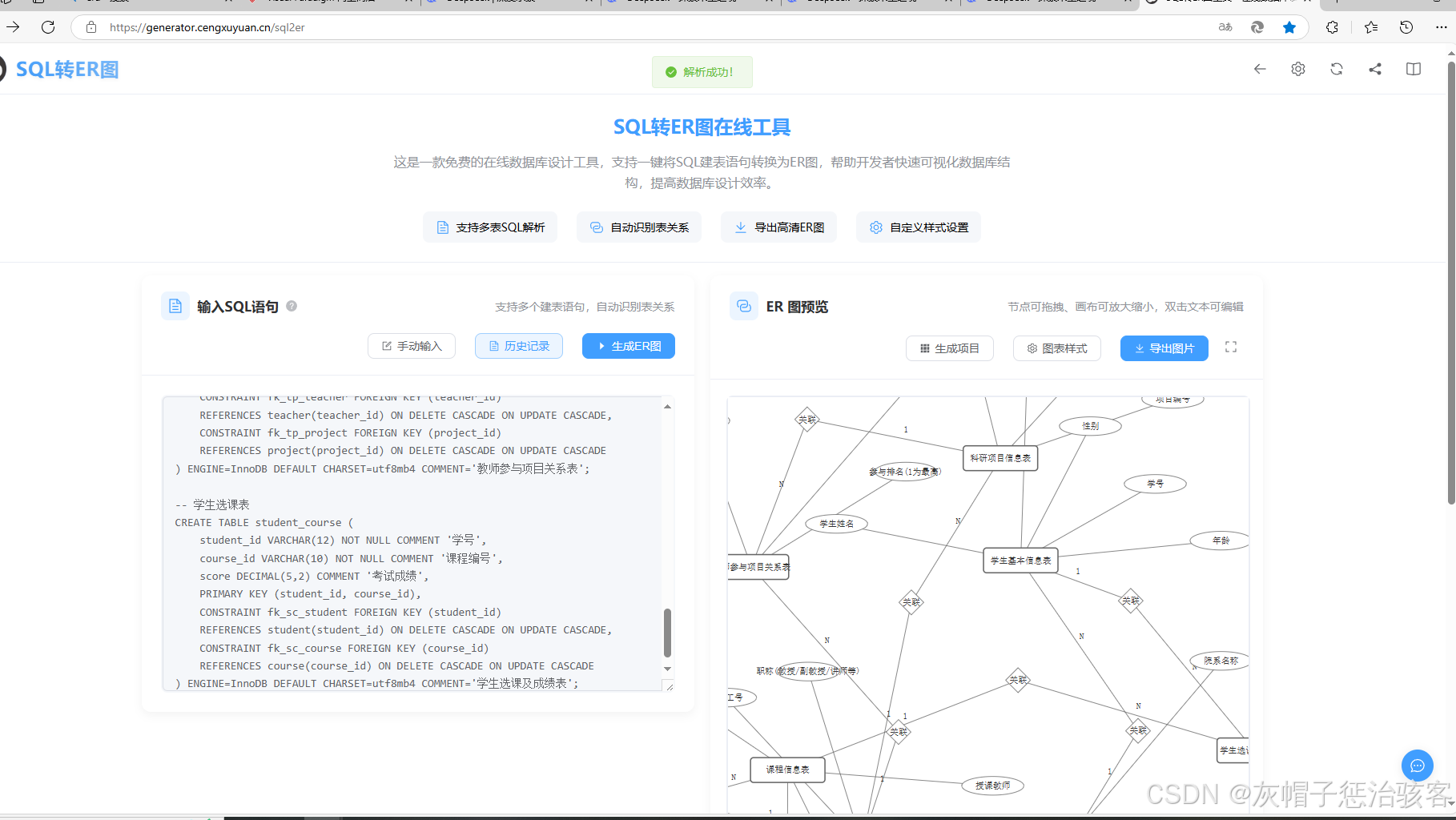

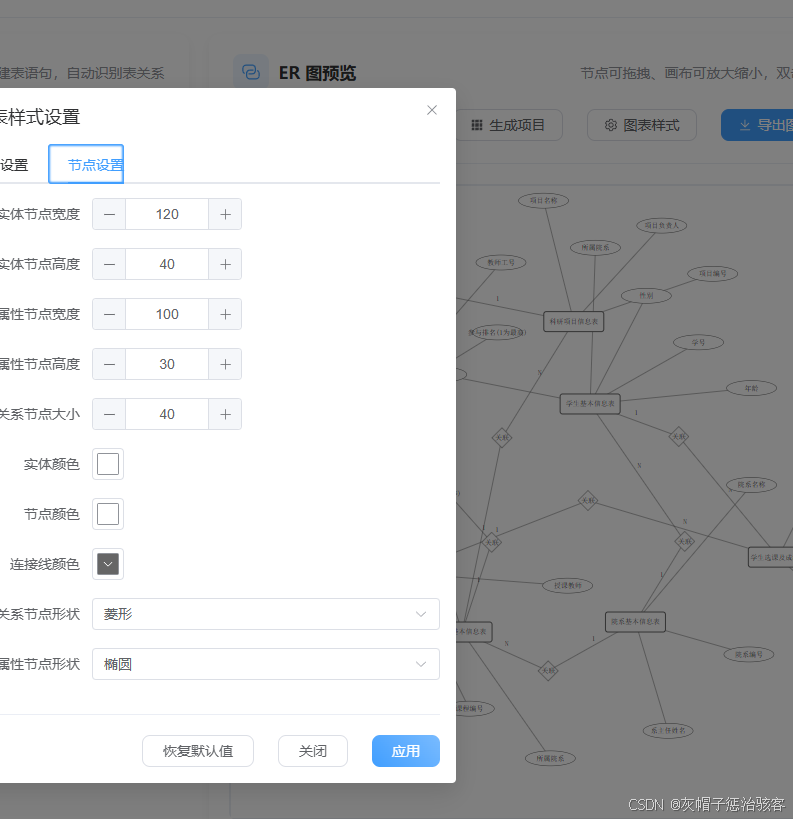

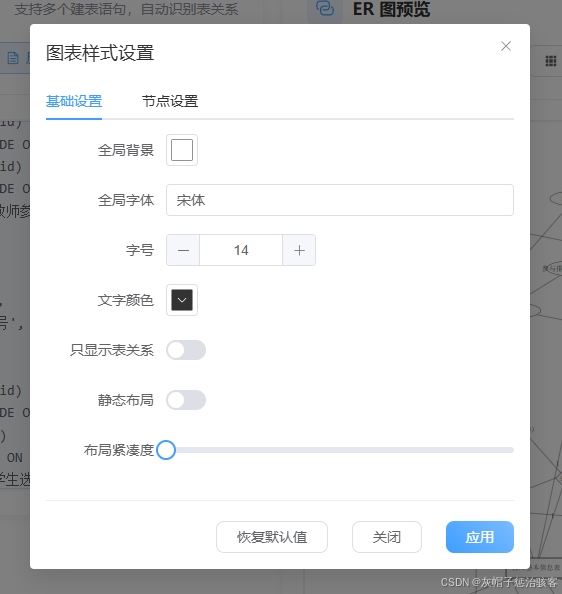

5.通过重新生成合适的sql语句之后完美的解析成功，全屏查看发现该er图基本已经成型，但是并不是很直观、很完善，所以我们可以通过细节微调一下即可达到最终效果，此步骤创建该流程图从获取分析题目、获取代码直到生成er图总时长不超过5分钟即可完成，效率可谓是非常直观，所以巧妙的利用ai可以为我们的效率带来质的飞跃。

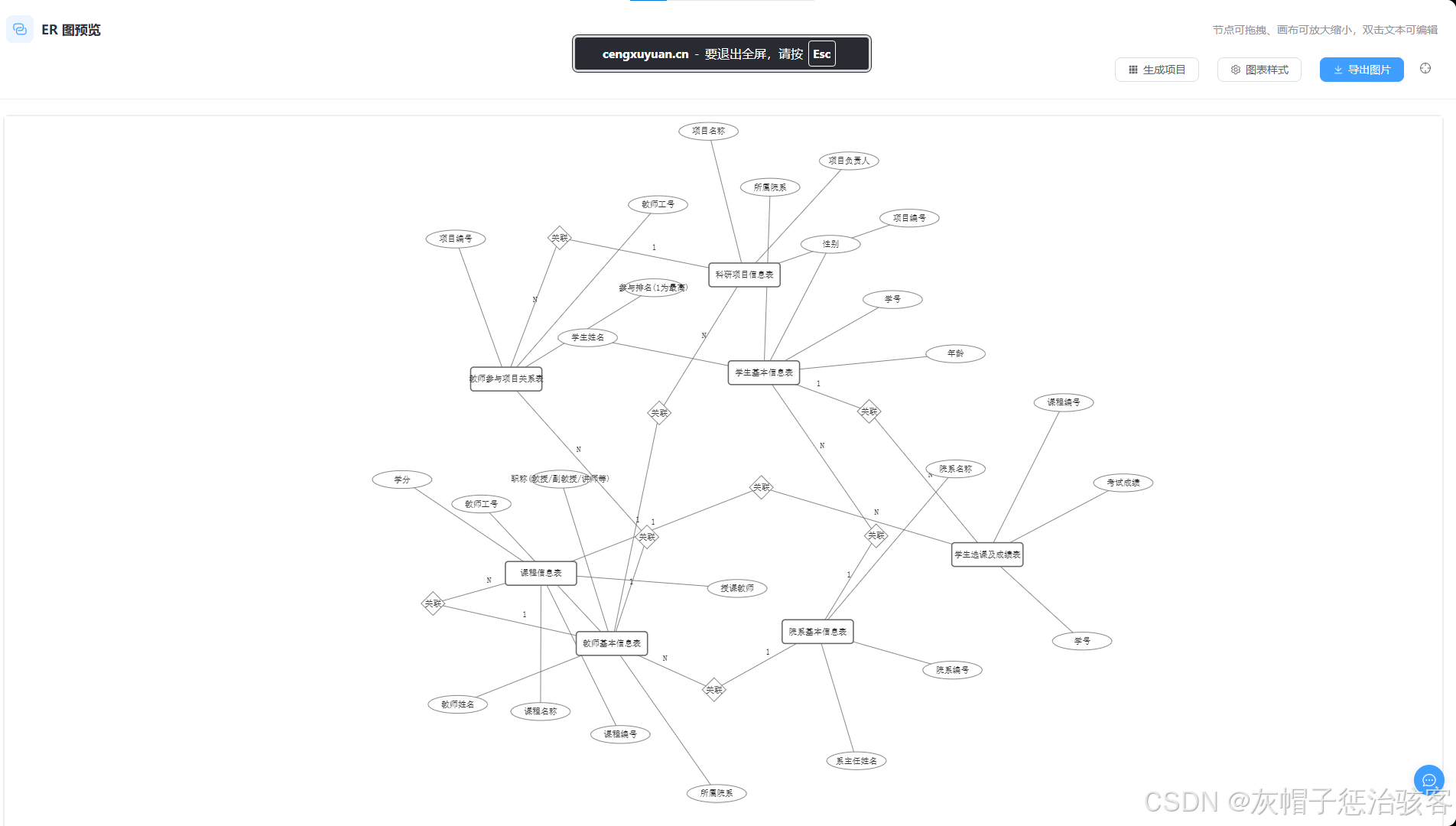

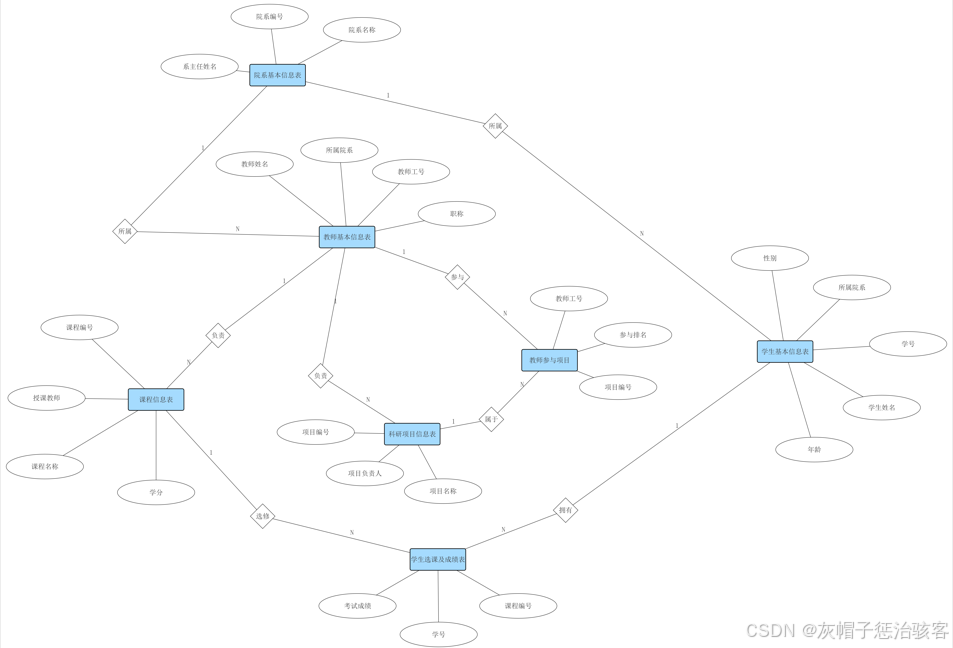

6.最终调试后效果如下图所示：

总结：

AI在分析数据库结构并快速绘制ER图方面展示了显著的快捷便利性和效率，主要体现在以下几个方面：

自动识别与分析：AI可以自动识别数据库中的表、字段、主键、外键等信息，并分析它们之间的关系。这极大地节省了人工分析的时间和精力。
快速生成ER图：一旦分析完成，AI能够迅速生成精确的实体关系（ER）图。相比传统手工绘制，这一过程不仅速度更快，而且准确度更高。
智能优化建议：除了基础的ER图绘制之外，一些先进的AI工具还能提供关于数据库结构优化的建议，帮助改进数据库设计，提高性能。
易于理解和修改：通过AI生成的ER图通常具有良好的可视化效果，使得复杂的数据库结构变得容易理解。此外，任何需要的修改都可以迅速实施，并实时查看调整后的结果。
节省时间和成本：整体而言，利用AI进行数据库结构分析和ER图绘制能大幅度减少项目所需时间，降低人力成本，同时提高了工作效率和准确性。
