AMBA协议之CHI介绍（一）

1 前言

由于SOC一般都包含多级cache，在系统运行时，主存中的数据可能会被加载到一个或多个cache line中。当这些cache line中的数据发生修改后，就会造成其与主存或其它cache line之间数据的不一致。为此，硬件需要对cache line的状态进行维护，以确保这些数据能正确同步

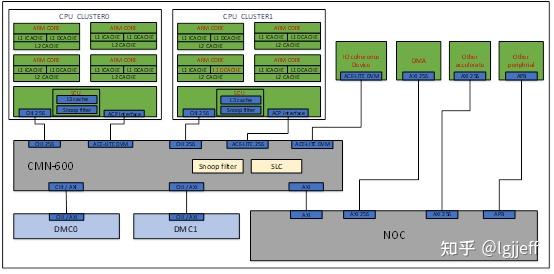

一个典型的ARM架构SOC可能包含CPU内部的L1、L2 cache，DSU中的L3 cache和interconnect中的SLC cache。以下一个前面已介绍过的示例图：

这个系统包括了一块SLC cache和两个CPU cluster，其中每个cluster又包含了其内部共享的L3 cache和4个包含私有L1、L2 cache的CPU。在该系统中，每个cluster内部的L1、L2和L3 cache一致性由DSU中的SCU组件维护。而cluster之间以及SLC的cache一致性就需要外部interconnect来维护，这些一致性interconnect就需要像CHI之类的cache一致性协议的支持

与AXI协议主要定义主从端口之间的通信行为不同，CHI需要维护系统的cache一致性，因此它是一个架构级协议。该架构会包含各类不同的组件，及其相应的拓扑关系，以下为一些可能的组件：

（1）独立的CPU

（2）处理器cluster

（3）GPU

（4）内存控制器

（5）IO桥

（6）PCIe子系统

（7）interconnects

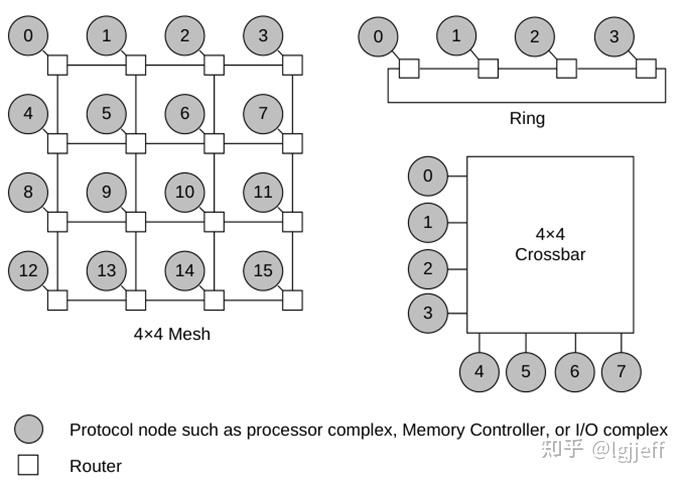

这些组件可以根据不同的系统需求，连接成相应的拓扑结构，其中下图为一些常见拓扑的例子：

从上图可看出在CHI架构中，图中所有以正方形表示的连接节点都是router，而所有以圆形表示的都是组件，它们会各自连接到不同的router上。根据其功能不同，这些节点可被分为RN、HN和SN三种不同的类型

其中RN是Request节点，连接在该节点上的组件可以发起transaction，如CPU cluster，GPU等。HN是Home节点，它会接收来自RN节点的transaction，并且进行相应的处理，如通过snoop操作维护cache的一致性，将transaction转发给对应的SN等。SN是Subordinate节点，连接在其上的组件可能为内存控制器或其它interconnect端口，它可以接收来自Home节点的request，完成相应请求，并返回一个response

CHI协议的主要功能是在上述这些节点之间传输数据，管理cache的一致性，以及实现一些总线相关的其它特性。接下来，我们将先介绍一些CHI协议的基本概念，然后重点介绍其关键特性

2 CHI的一致性模型

CHI协议可以对连接在其网络中的组件提供硬件一致性支持，其中一致性指的是，当两个组件对同一地址执行写操作时，所有组件都能观察到相同的顺序。下图是一个一致性系统的示例：

该图包含三个RN组件，其中每个RN内部都包含私有cache，因此数据副本可能会位于其中一个或多个RN的本地cache中。为了提高系统性能，且保持数据的一致性，当对数据进行读写时，需要对cache的状态进行维护。下图为CHI协议的cache状态模型：

硬件都是以cache line的方式来管理cache的，且CHI协议规定cache line必须为64字节对齐的区域，因此以上这些cache状态都指的是某一特定cache line的状态。这些状态被分为两大类valid和invalid，其中valid状态又被分为unique，shared，clean和dirty。它们的含义分别如下：

（1）unique：指该数据只存在于一个单独的cache line中

（2）shared：指该数据可能存在于多个不同的cache line中

（3）clean：指cache中的数据未被修改过

（4）dirty：指相对于主存，cache中的数据已被修改

另外，在CHI中还定义了empty、partial和full三个cache状态，它们的含义分别如下：

（1）empty：该cache line中的所有数据都不是有效的

（2）partial：该cache line中只有部分数据是有效的

（3）full：该cache line中所有的数据都是有效的

以上这些状态又可以进一步组合成上图中的UC、UCE、UD、UDP、SC和SD状态。在数据读写流程中，cache line可以在这些状态之间转换。以下是它们的定义：

（1）UC表示数据只存在于一个cache line中，且未被修改过。此时由于数据只有唯一的副本，故当前RN可以直接修改其内容，当数据被修改后，其状态也需要相应地修改为UD。另外，当其接收到其它节点的data request类型snoop消息时，可以将cache中的数据发送给Home节点，或直接发给其它请求的RN节点，此时其状态需要被修改为SC

（2）UCE表示该cache拥有一个缓存行，而且其它cache不能有该缓存行，与UC不同的是，该缓存行中并不含有有效数据。之所有加入这个状态的原因是，它可以提高cache维护的效率。例如正常情况下，当一个RN要写数据时，需要先将内存中的数据加载到cache line中，然后再将要修改的数据写到cache line中。但若该cache line为UCE状态，则不需要从内存中加载数据，而直接将要修改的数据写到该cache line中，此时只需将cache line状态修改为UDP，并在实际store数据时对其做合并即可。当然，由于该状态下没有有效数据，因此当其接收到其它节点的data request类型snoop消息时，不能向其返回数据

（3）UD表示数据只存在于一个cache line中，且被修改过。由于数据只有唯一的副本，故当前RN可以直接修改其内容，且修改后其状态不变。同时，若需要将cache中的数据写回到内存，则它需要负责执行写回操作。对于其它节点的data request类型snoop消息，它也可以将cache中的数据发送给Home节点，或直接发给其它请求的RN节点，此时其状态需要被修改为SD

（4）UDP表示数据只存在于一个cache line中，只有部分数据有效，且被修改过。此时当前RN也可以直接修改cache line内容，且修改后其状态依然为UDP。但当cache中的数据需要被写回时，它需要与下一级的cache合并为一个完整的cache line后才能执行。对于其它节点的data request类型snoop消息，其处理方式有所不同。其中对于Home节点，它可以将数据返回给它，以将其与下级cache做合并，而对于其它RN节点，则不能将不完整的数据返回给它们

（5）SC表示数据可能存在于多个cache line中。需要注意的是该状态虽然叫做shared clean，但并不表示其cache内容没被修改过，而是与SD状态相对应的。SC状态和SD状态都表示数据可能在多个cache line中存在副本，且可能被修改过，其中SC状态表示其没有写回的责任，而SD状态表示其具有写回的责任。因此当数据存在多个副本时，只有一个cache line是SD状态，而其它都需要是SC状态。

这种状态的cache line若需要修改数据时，必须先将其它cache的数据invalidate掉，然后获取unique状态，再对cache line执行数据更新。对于其它节点的data request类型snoop消息，它需要根据是否设置了RetToSrc位来确定，若设置了该位则需要返回数据，否则不能返回数据，当然它也可以直接将数据返回给其它请求的RN节点

（6）SD表示数据可能存在于多个cache line中。它与SC的状态很相似，但需要承担数据写回的责任。另外对于其它节点的data request类型snoop消息，它也可以将cache中的数据发送给Home节点，或直接发给其它请求的RN节点

在执行数据访问操作时，CHI协议需要根据以上cache状态模型，维护cache的一致性。它包括在架构中引入Home节点，实现相应的snoop操作，通过snoop filter提高cache维护的效率等

3 节点类型及DVM

除了cache以外，CHI还可以支持DVM操作，该操作是用于支持虚拟内存系统一致性的。例如我们知道虚拟内存系统中，为了提高页表访问速度，都会增加页表高速缓存TLB。而这些TLB的状态也需要维护，例如页表内容发生了变化，可能需要将TLB中先前的页表项invalidate等。DVM就是用来支持这类需求的，其中以下为其支持的操作：

（1）TLB Invalidate

（2）Branch Predictor Invalidate

（3）Physical Instruction Cache Invalidate

（4）Virtual Instruction Cache Invalidate

从上面的操作可看出DVM操作所操作的都是只读数据，例如TLB、分支预测器，指令cache等，因此它也只需要支持invalidate操作。

在CHI中是否支持DVM是可选的，另外根据一致性能力，CHI节点还可以分为全一致性节点和IO一致性节点。将它们与我们前面提到的RN、HN和SN相组合，CHI节点可进一步细分为如下类型：

（1）RN-F：它是全一致性request节点，这类节点内部会包含硬件coherent cache，且支持DVM操作。由于其内部cache中可能会包含数据副本，因此它们能支持所有的snoop事务

（2）RN-I：它是IO一致性request节点，它们内部不会包含硬件coherent cache，且不支持DVM操作，因此不能支持snoop事务，也不能接收DVM事务

（3）RN-D：它与IO一致性request节点类似，区别就是能支持DVM事务

（4）HN-F：它是全一致性Home节点，故除了DVM事务以外（由MN节点处理），它能接收所有的RN请求。它还同时包含一个POC（Point of Coherence）和一个POS（Point of Serialization）。其中POC用于管理cache一致性，如对于RN-F的请求，它可能需要snoop其它的RN-F的cache，并向发起者返回cache line数据。其中为了提高snoop效率，cache line数据可以直接从一个RN-F传给另一个RN-F，而不必经过HN-F。而POS用于管理内存请求的顺序

除此之外，HN-F还可以包含一个directory或snoop filter，其作用是用于保存cache line的状态。若不包含该组件，则由于HN中没有保存RN-F的cache状态，因此当其执行snoop操作时，需要向所有RN-F广播snoop消息。当包含该组件后，则HN可以从snoop filter中获取需要被snoop的cache line信息，因此可以直接snoop对应的RN-F，从而提高snoop的效率

（5）HN-I：它是IO一致性节点，其特点是不包含POC，但包含一个POS。因此其没有处理snoop请求的能力，但还是需要管理IO相关的内存请求顺序

（6）MN：MN节点较为简单，其主要工作是接收和处理DVM事务

（7）SN-F：它与SN-I都是subordinate节点，该节点只能被用于normal memory，以用于处理不可snoop的读写和原子请求，以及CMO（Cache Maintenance Operation）请求

（8）SN-I：这种节点主要被用于外设空间的请求，当然由于外设空间比normal memory的要求更加严格，因此也可被用于normal memory请求。

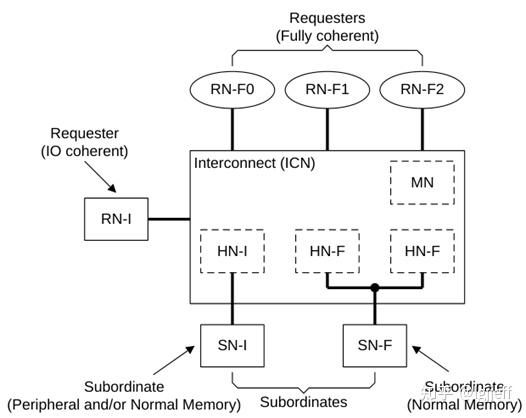

以上这些节点中，HN是被集成在interconnect内部的，而RN和SN都是interconnect外部的组件。以下为一个示例架构图：

4 CHI的分层

在CHI架构中，以上这些节点之间的数据传输是采用分层协议的，其中从上到下依次为协议层、网络层和链路层。

4.1 协议层

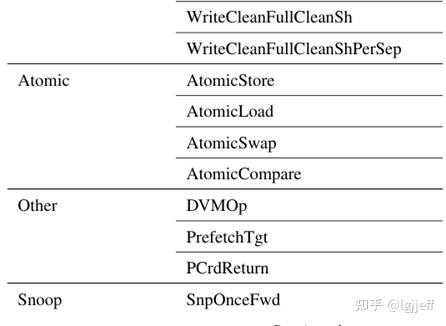

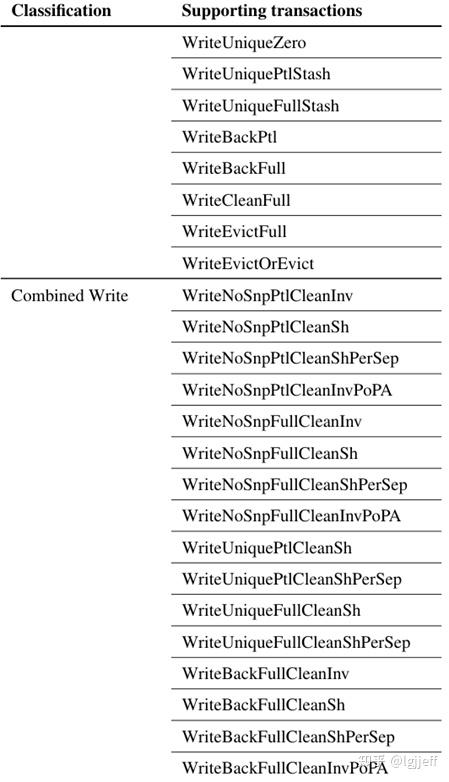

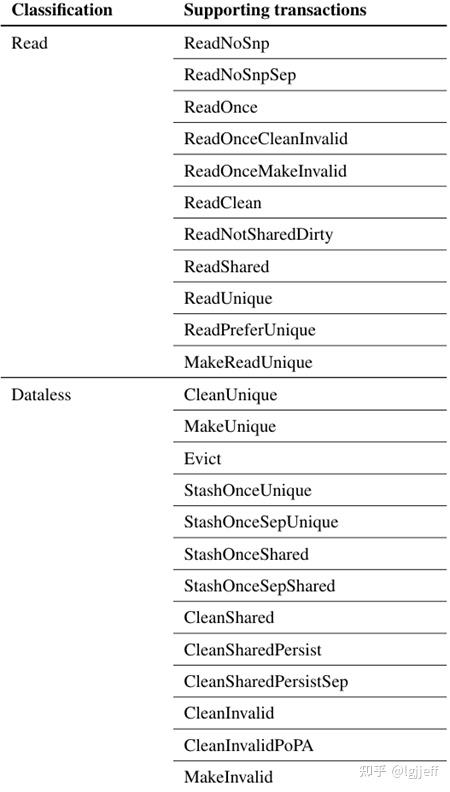

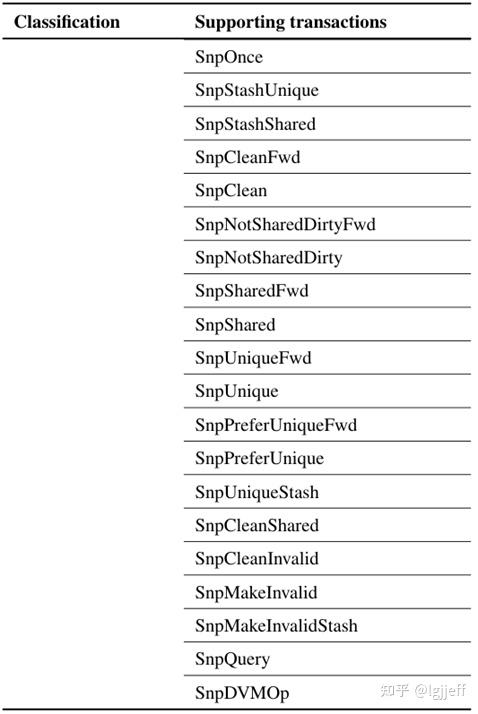

协议层是其最上层协议，它可以产生和处理节点之间的request和response。该层相关的操作被称为transaction，其中transaction包括一个完整的data或dataless操作，例如内存读、内存写或snoop操作等。其中以下为CHI支持的transaction的类型：

其中除了与其它协议类似的数据读、写，以及原子操作之类的transaction外，还有以下几种CHI特有类型：

（1）dataless事务：该事务主要用于操作cache状态，如MakeUnique用于将一个cache line转换为unique状态，Evict用于将cache line中的数据写回到内存中等

（2）DVM事务：该事务主要用于操作DVM事务

（3）snoop事务：该事务主要用于执行snoop相关的操作，例如SnpOnce是被用于获取最新cache line副本的请求，SnpMakeInvalid用于invalidate cache line的数据，且丢弃脏数据中修改的内容等

由于CHI协议中包含了对cache一致性的支持，因此其事务的执行流程会比较复杂。例如对于读操作，需要先由RN发起数据读请求，该请求需要先发给HN，然后HN根据不同的情形做相应的处理，如若其它RN的cache中包含该数据，则向其发起snoop操作并将数据返回给发起RN，当cache中不包含该数据，则需要向SN发起读操作，并将数据返回给发起RN等。这些事务的处理流程也是CHI协议的核心内容，其具体实现我们将在后面单独介绍

4.2 网络层

基于CHI的interconnect可能会包含多个RN、HN、SN节点，其中RN的消息会发送给HN，而HN的消息可能会发送给SN。那么RN消息应该发送给哪个特定的HN节点，HN节点消息又应该发送给哪个SN节点呢？

网络层就是用于解决该问题的，其原理就是在每个RN节点和HN节点中都实现一张地址映射表SAM（system address map）。CHI可transaction中的地址等信息，查找SAM表的条目，来确定其需要被发送的目的节点ID。

需要注意的是SAM表需要确保其能够覆盖所有的地址空间，对于那些没有物理组件的地址，则可以将其发送到一个默认的节点，然后由该节点返回error response。

为了方便SAM记录节点路由信息，CHI可以为每个连接在其上的端口分配一个节点ID。只要指定好了节点ID与节点之间的关系，则可以用该ID唯一地表示对应端口。在CHI中，根据节点数量的不同，节点ID可以用一个7到11 bit的值来表示。

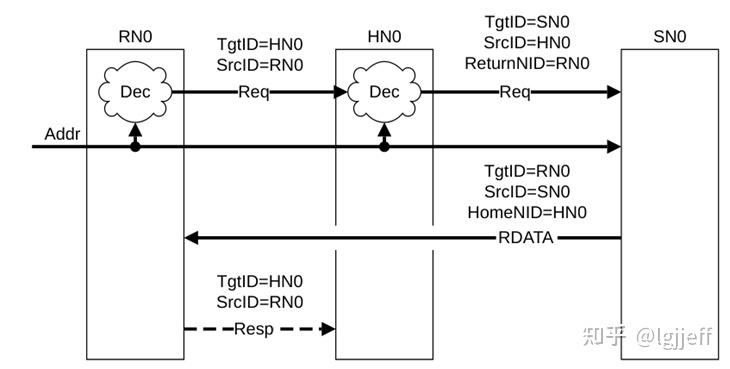

其中以下是一个计算目标节点ID的示例：

（1）RN0通过其内部SAM，确定其目的节点ID为HN0，然后将request发送给HN0节点

（2）HN0查找其内部SAM，确定目的节点为SN0，然后将request转发给SN0

（3）SN0接收该request，并返回一个RDATA response

（4）该response会从request中的ReturnNID，获取其返回的目的节点ID，此处即为RN0。从这里也可以看到，SN是可以跳过HN，直接将response返回给RN的，显然这种方式可以提高数据传输的效率，在CHI中它被叫做DMT（direct memory transfer）

（5）RN0接收到response后，若有需要，则还要向HN0发送一个CompAck response，以结束这次transaction

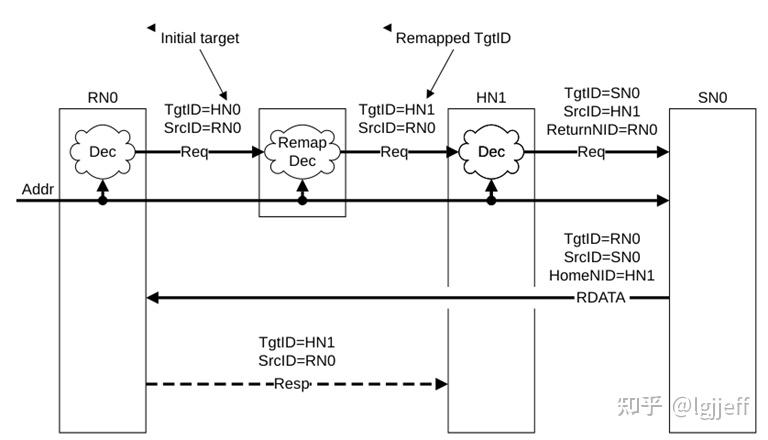

当然，interconnect还可以对节点内部的SAM做remap，如下面为其中的一个示例：

该示例中，在RN和HN之间增加了一个基于interconnect的remap模块，它可以对目的端口做一次重映射。以下为其改变后的流程：

（1）RN0根据其内部SAM，尝试将request发送给HN0

（2）remap模块根据其remap SAM，将该request的目标端口从HN0修改为HN1，而其源端口ID保持为RN0

（3）HN1查找其内部SAM确定其需要被转发到SN0，并将ReturnNID设置为RN0，以使其将response发送给RN0

（4）SN0接收到请求后，向RN0发送一个data response

（5）RN0接收来自RN0的response，并向HN1发送一个CompAck response，以结束该次transaction

4.3 链路层

在链路层中数据是以flit（flow control unit）格式传输的，flit是比packet粒度更小的传输单元，因此一个packet可以被分为一个或多个flit，同时它还是最小的流控单元。

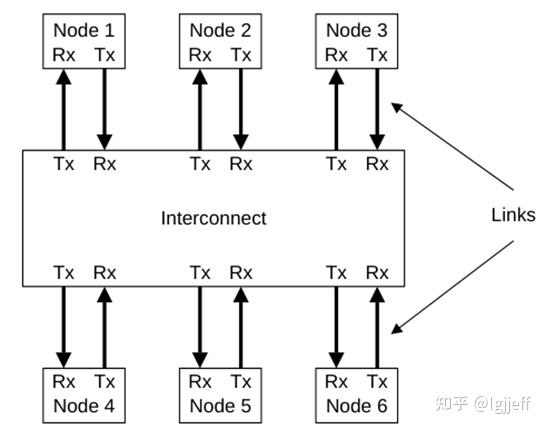

链路层会定义packet和flit的格式，以及链路之间的流控机制。其中下图为一个链路的示例架构：

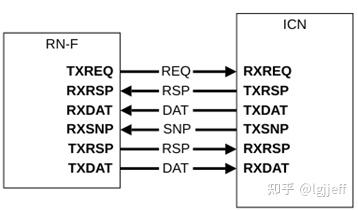

从该架构可看出，链路就是interconnect之外的节点与interconnect之间的连接通路。其中每个端口都包含TX和RX两条链路，以下为其中一个端口的链路连接实例：

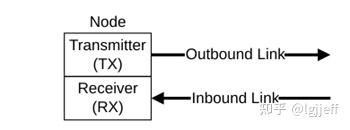

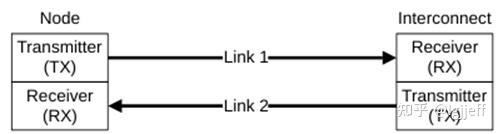

从图中可看到，链路是有方向的，即Node的TX会被连接到interconnect的RX，而interconnect的RX会被连接到Node的TX。因此，根据其是用于发送包的链路还是接收包的链路，它又可被分为outbound链路和inbound链路，以下为其示意图：

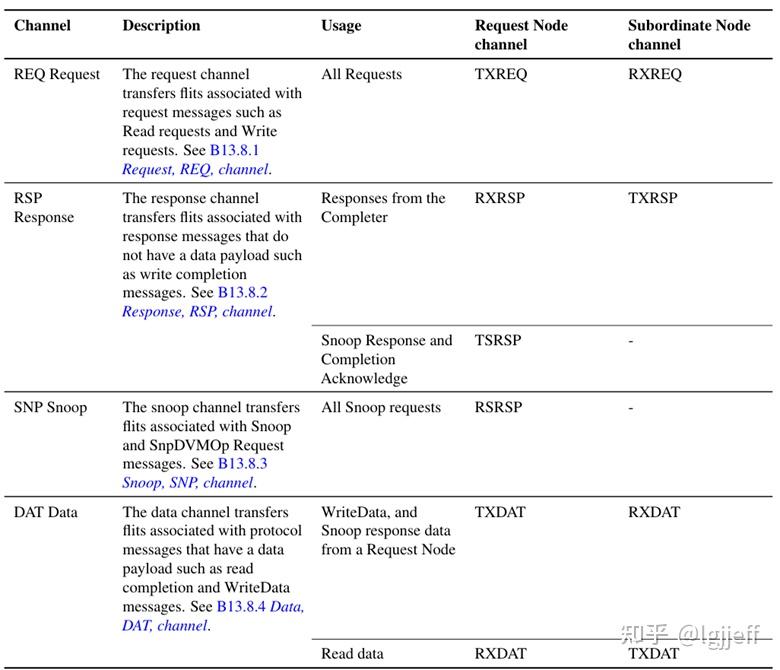

与AXI类似，链路层为flit传输定义了一组通道，它们包括请求通道、数据通道、响应通道以及snoop通道。以下为其定义：

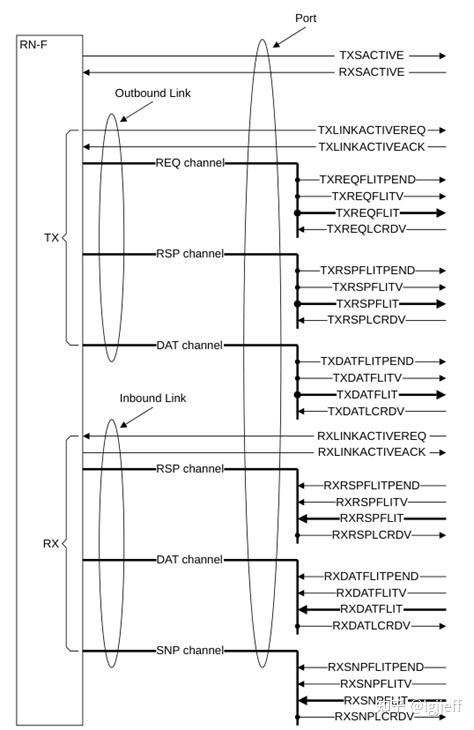

从以上内容可知，在链接层包括了通道、链路和端口，其中一个端口包含了outbound和inbound两条链路，而每条链路又包含了若干个通道。它们的关系如下图所示：

另外，CHI节点包括多种不同的类型，由于它们的功能各不相同，因此，其所支持的通道也会有所区别。其中以下为不同节点的通道支持情况：

（1）RN-F：包括完整的通道支持

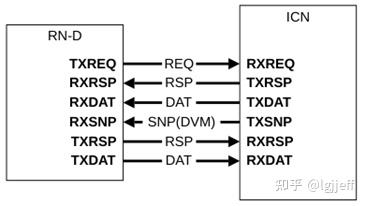

（2）RN-D：由于它是支持DVM的IO一致性节点，因此其SNP通道只支持DVM消息

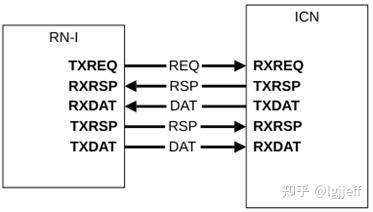

（3）RN-I：由于它是IO一致性节点，因此不包括SNP通道

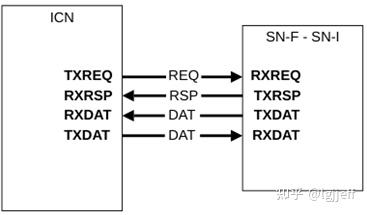

（4）SN-F和SN-I：它会可以接收REQ请求并返回响应，以及接收写数据和发送读数据响应。因此只包含这四个通道

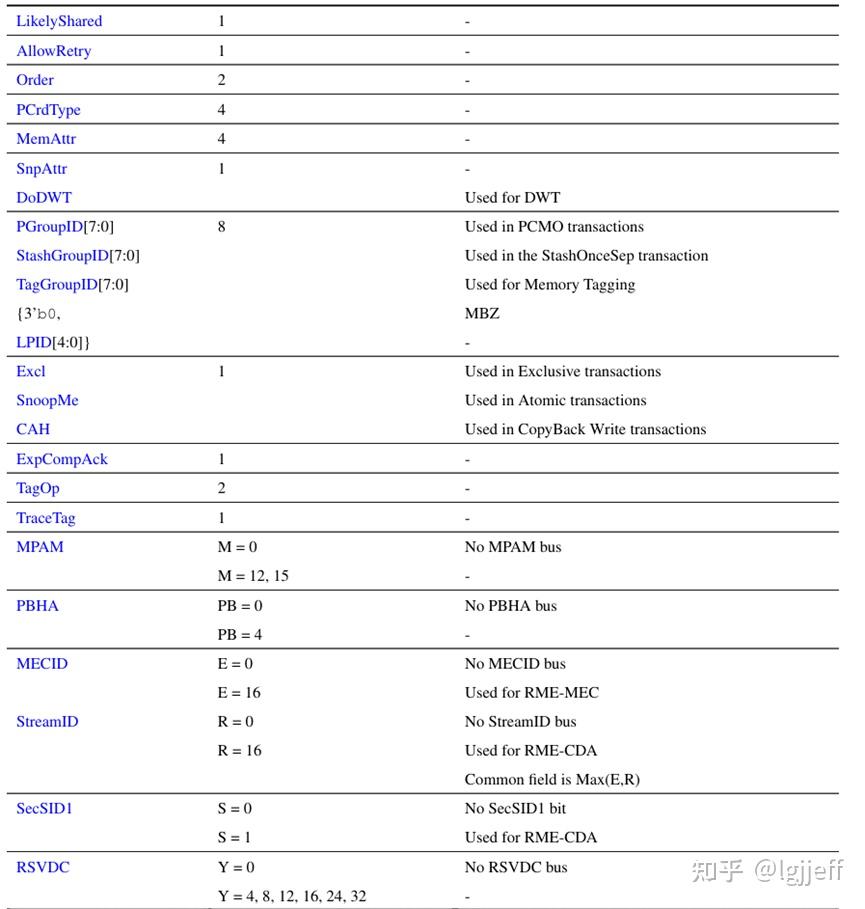

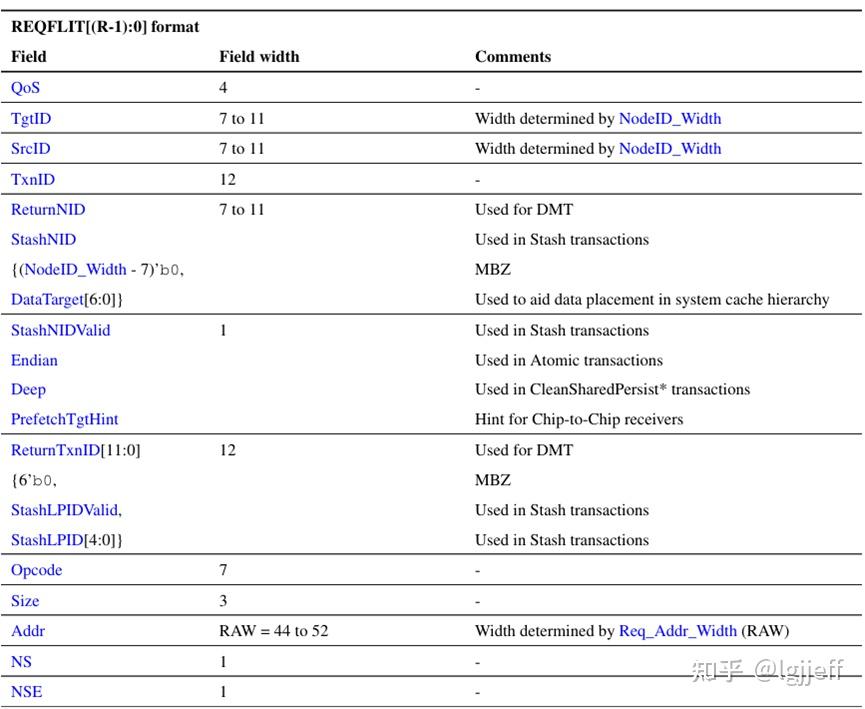

链路层中，在这些通道之间传输的数据都flit格式的，而不同通道的flit格式也有所不同。例如REQ通道的flit格式定义如下：

从上图可看到其包含的字段较多，故我们只简单看几个重要的字段。如Qos表示该flit的传输优先级，SrcID表示该flit发送的源节点ID，TgtID表示该flit将要被发送的目的节点ID，而在DMT传输时，SN响应可以直接跳过HN而直接传输给RN，此时ReturnNID就可被用于表示其响应所要发送的RN节点ID，Addr表示其要操作数据的起始地址，NS用于表示该数据是secure还是non secure的等

根据通道特性，其它通道的flit格式各有不同，由于字段较多，此处不再一一贴出，其定义和描述可参考CHI协议spec
