Android制作 9-Patch图片（可调整大小的位图）

前言：

Android .9图片是一个指定一些区域可拉伸，另外一些区域不拉伸的位图，同时还可以指定显示内容的区域。在Android开发中，经常使用到.9图片，避免手机密度导致位图变形。

在Eclipse开发App的时代：

• 制作.9图片，用Draw9patch.bat工具完成。

AndroidStudio开发App的时代：

• Draw9patch.bat工具制作.9图片
• AndroidStudio支持制作.9图片。

Draw9patch.bat工具制作.9图片

---

1. 打开工具：

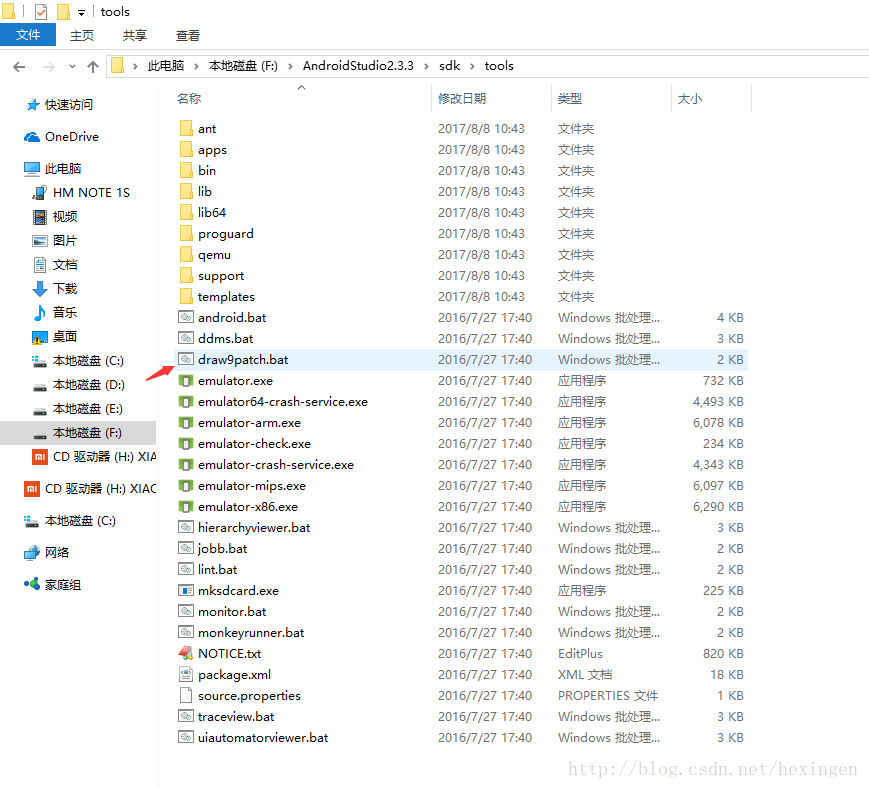

在Android SDK–>tools–>Draw9patch.bat，双击运行。

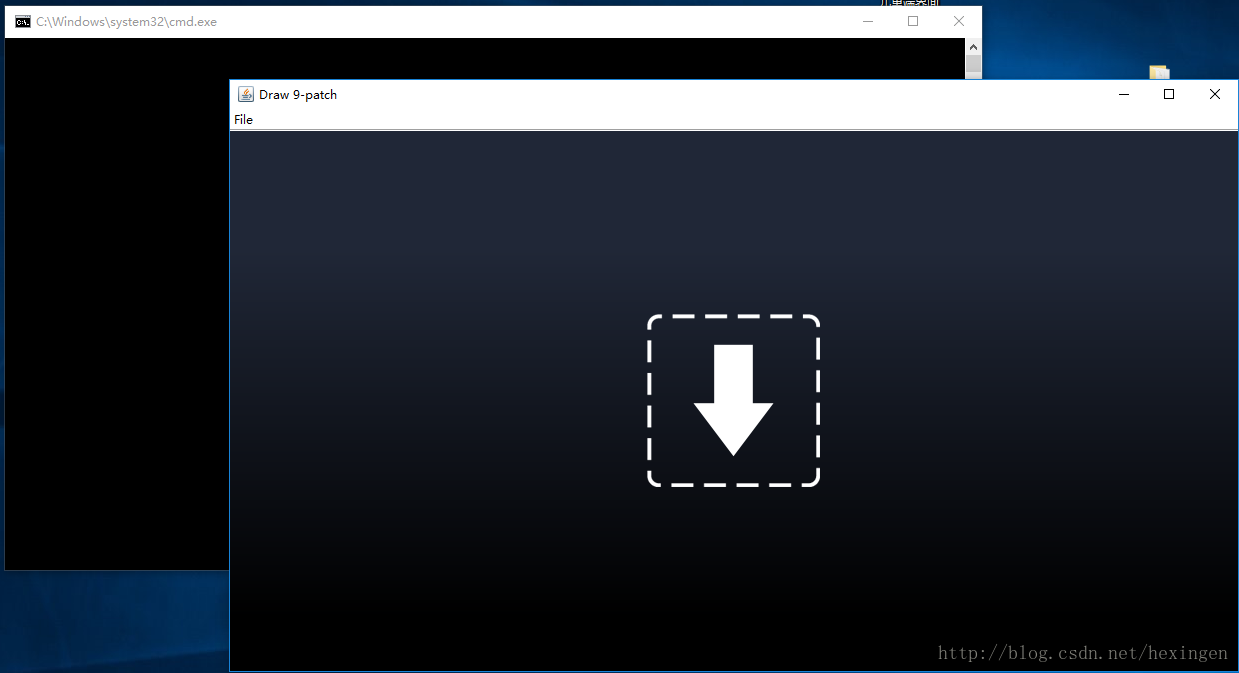

运行后如下所示：

2. 将需要制作成.9的图片拖进去：

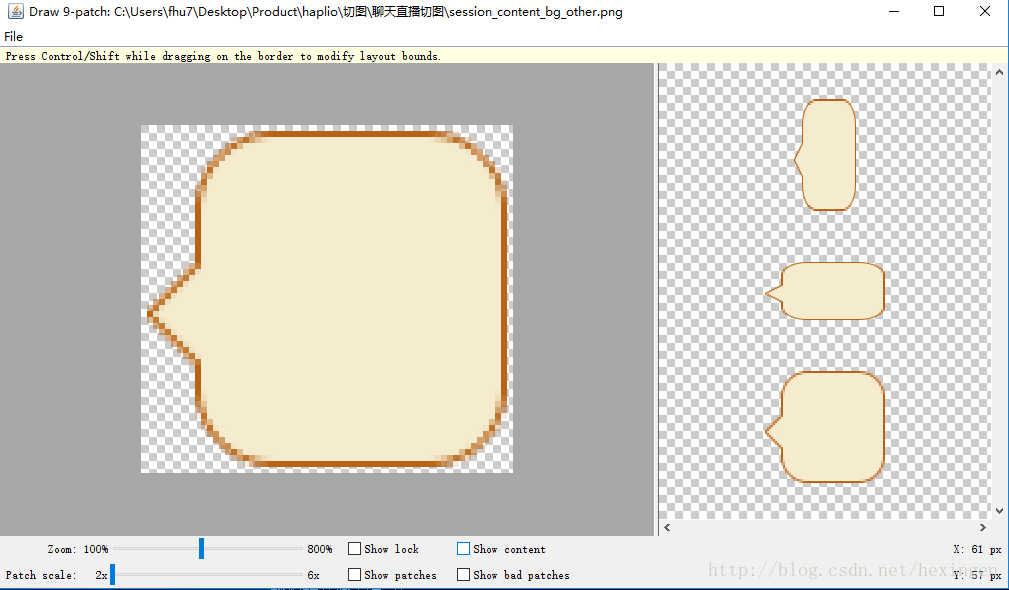

将原图拖入工具中，显示如下：

3. 绘制拉伸区域和显示区域：

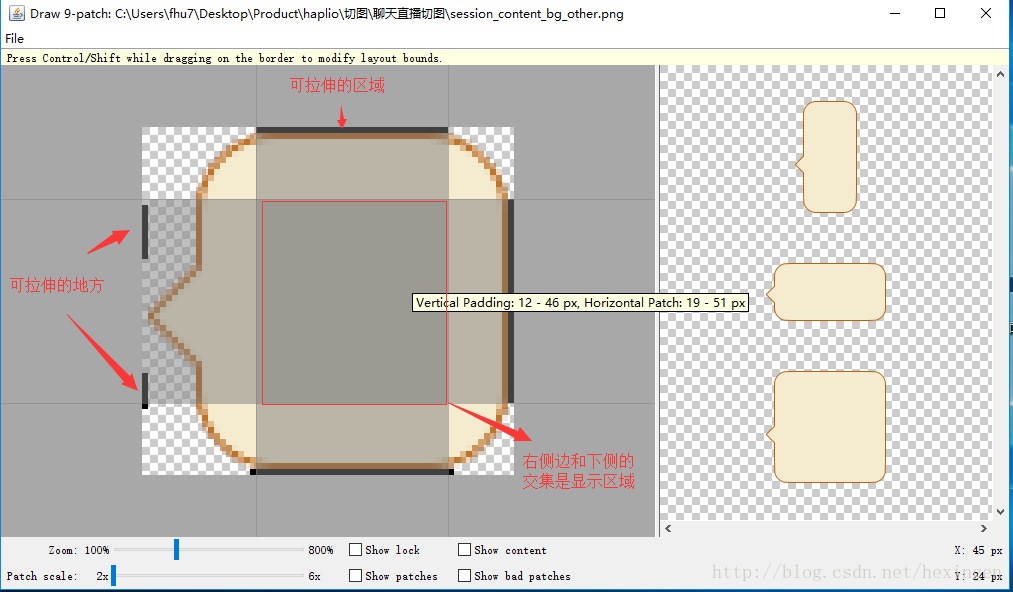

分析：

• 左边和上边黑色边是可以拉伸部分，即可以随着设置的大小在手机上显示不同的效果。
• 下侧边和右侧边的黑色边是可显示区域。

一侧边的多处拉伸区域：

若是需要在一侧边绘制多处可拉伸区域，当制做完一处可拉伸区域后。点击图片外面，会出现新的黑色拉伸区域，根据具体的实际需求重复次数。

4. 保存

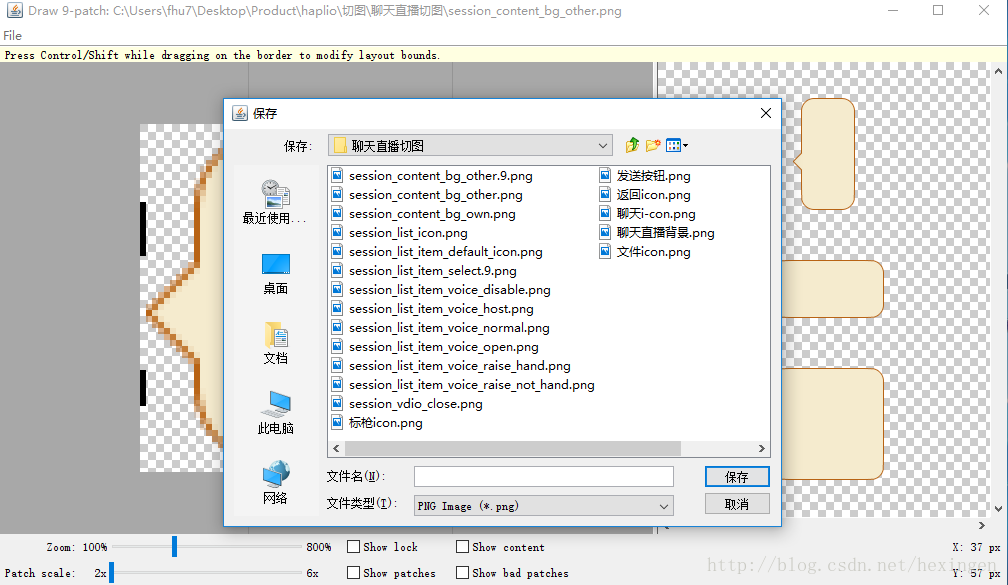

当制作完成后，按ctrl+s会进行保存操作。

5. 成品最终展示:

原图和.9图片分别如下：

---

AndroidStudio制作.9图片

---

1. AndroidStudio中选着图片：

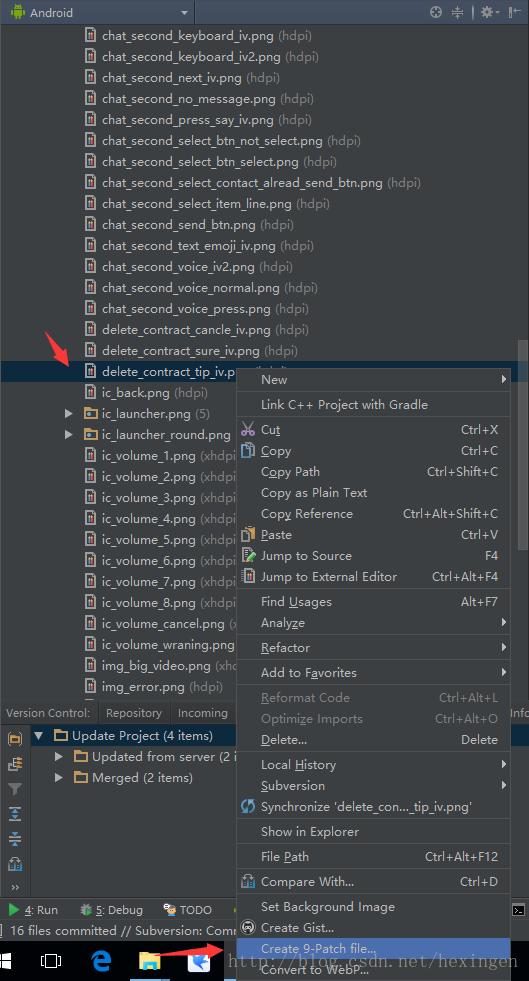

在AndroidStudio中，选择一张图片，右键点击，选择Create 9-patch file，如下图所示：

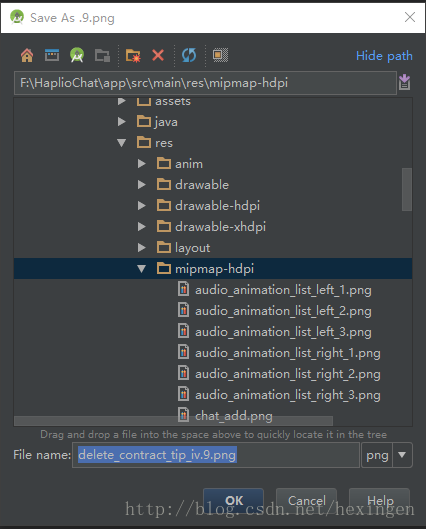

2. 输入.9图片的名字和保存目录：

根据不同的实际需求，保存对应的目录下。这里，本人选择drawable-hdpi下。

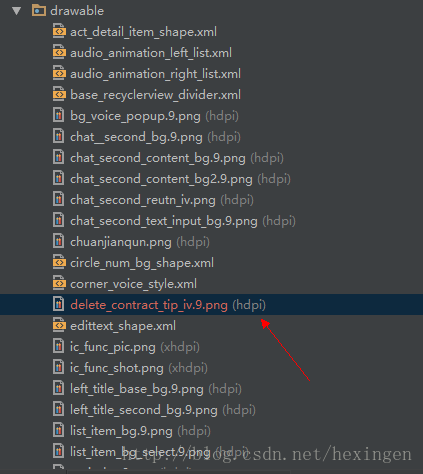

3. 找到且打开刚才的.9图片，进行制作：

打开刚才保存的.9图片，如下图所示：

进行绘制操作：

左侧窗格是绘制区域，在其中编辑可拉伸配线和内容区域的线条。右侧窗格是预览区域，在其中预览拉伸的图形。

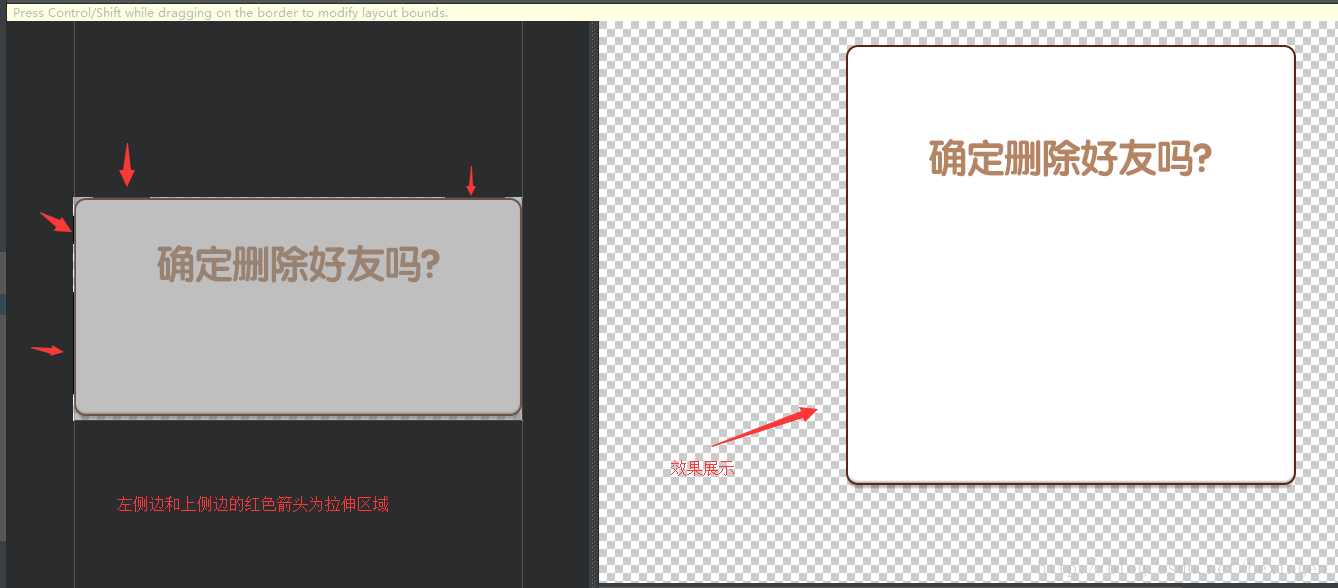

根据需求绘制拉伸区域，这里根据需求，左侧边拉伸两处，上侧边拉伸两处。

4. 保存：

快捷键Ctrl+S进行保存，或者File->Save all。

5. 底部视窗上一些参数（来源官方介绍）：

• Zoom：调整图形在绘制区域中的缩放级别。

• Patch scale：调整图像在预览区域中的比例。

• Show lock：当鼠标悬停在图形的不可绘制区域上时以直观方式呈现。

• Show patches：在绘制区域中预览可拉伸配线（紫色为可拉伸配线），如上面的图 2 所示。

• Show content：突出显示预览图像中的内容区域（紫色为允许内容的区域），如图 2 所示。

• Show bad patches：在拉伸时可能会在图形中产生伪影的配线区域周围添加红色边界，如图 2 所示。如果您消除所有不良配线，已拉伸图像的视觉连贯性将得以保持

---

AndroidStudio中.9图片注意事项：

Android Studio中，.9图片要要同时在左侧和上侧都要画线（即可拉伸区域）。若是只绘一侧，会运行不起来，出现以下错误。

AAPT err(Facade for 955467117): ERROR: 9-patch image \\?\F:\HaplioChat\app\src\main\res\drawable-hdpi\chat_second_content_bg.9.png malformed.
AAPT err(Facade for 955467117):        No marked region found along edge.
AAPT err(Facade for 955467117):        Found along top edge.

---

资源参考：

• AndroidStudio 9-Patch : https://developer.android.google.cn/studio/write/draw9patch.html

• NinePatch工具介绍：

  https://developer.android.google.cn/guide/topics/graphics/2d-graphics.html#nine-patch
