Linux系统结构详解

Linux 专栏收录该内容
28 篇文章 12 订阅

Linux系统一般有4个主要部分:

内核、shell、文件系统和应用程序。内核、shell和文件系统一起形成了基本的操作系统结构,它们使得用户可以运行程序、管理文件并使用系统。部分层次结构如图1-1所示。







 1. linux内核


        Linux内核是世界上最大的开源项目之一,内核是与计算机硬件接口的易替换软件的最低级别。它负责将所有以“用户模式”运行的应用程序连接到物理硬件,并允许称为服务器的进程使用进程间通信(IPC)彼此获取信息。

       内核是操作系统的核心,具有很多最基本功能,它负责管理系统的进程、内存、设备驱动程序、文件和网络系统,决定着系统的性能和稳定性。

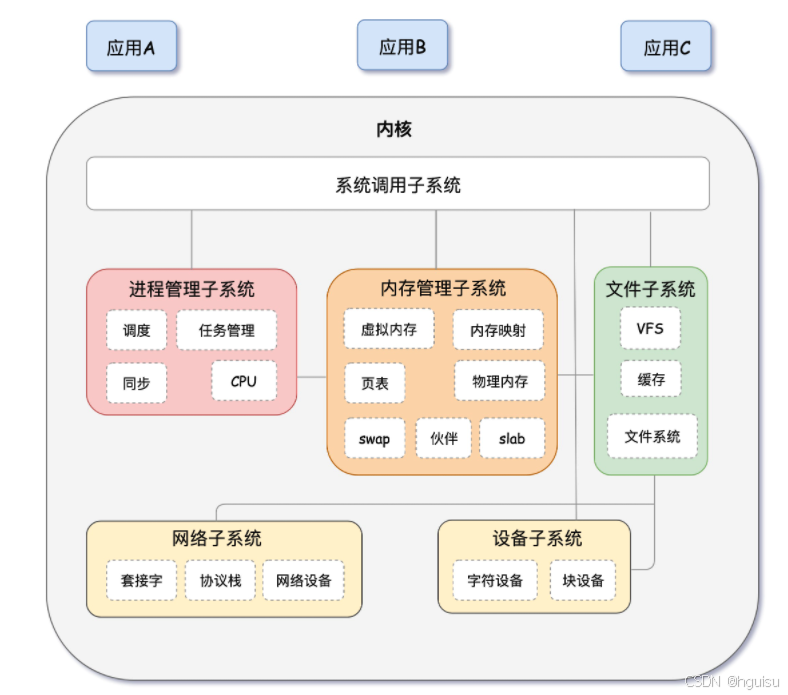

       Linux 内核由如下几部分组成:内存管理、进程管理、设备驱动程序、文件系统和网络管理等。如图:



                         图1

    系统调用接口:SCI 层提供了某些机制执行从用户空间到内核的函数调用。这个接口依赖于体系结构,甚至在相同的处理器家族内也是如此。SCI 实际上是一个非常有用的函数调用多路复用和多路分解服务。在 ./linux/kernel 中您可以找到 SCI 的实现,并在 ./linux/arch 中找到依赖于体系结构的部分。

   1. 内存管理

        对任何一台计算机而言,其内存以及其它资源都是有限的。为了让有限的物理内存满足应用程序对内存的大需求量,Linux  采用了称为“虚拟内存”的内存管理方式。Linux  将内存划分为容易处理的“内存页”(对于大部分体系结构来说都是 4KB)。Linux 包括了管理可用内存的方式,以及物理和虚拟映射所使用的硬件机制。

     不过内存管理要管理的可不止 4KB 缓冲区。Linux 提供了对 4KB 缓冲区的抽象,例如 slab 分配器。这种内存管理模式使用 4KB 缓冲区为基数,然后从中分配结构,并跟踪内存页使用情况,比如哪些内存页是满的,哪些页面没有完全使用,哪些页面为空。这样就允许该模式根据系统需要来动态调整内存使用。
   为了支持多个用户使用内存,有时会出现可用内存被消耗光的情况。由于这个原因,页面可以移出内存并放入磁盘中。这个过程称为交换,因为页面会被从内存交换到硬盘上。内存管理的源代码可以在 ./linux/mm 中找到。



    2 .进程管理

       进程实际是某特定应用程序的一个运行实体。在 Linux  系统中,能够同时运行多个进程,Linux  通过在短的时间间隔内轮流运行这些进程而实现“多任务”。这一短的时间间隔称为“时间片”,让进程轮流运行的方法称为“进程调度” ,完成调度的程序称为调度程序。



       进程调度控制进程对CPU的访问。当需要选择下一个进程运行时,由调度程序选择最值得运行的进程。可运行进程实际上是仅等待CPU资源的进程,如果某个进程在等待其它资源,则该进程是不可运行进程。Linux使用了比较简单的基于优先级的进程调度算法选择新的进程。

        通过多任务机制,每个进程可认为只有自己独占计算机,从而简化程序的编写。每个进程有自己单独的地址空间,并且只能由这一进程访问,这样,操作系统避免了进程之间的互相干扰以及“坏”程序对系统可能造成的危害。 为了完成某特定任务,有时需要综合两个程序的功能,例如一个程序输出文本,而另一个程序对文本进行排序。为此,操作系统还提供进程间的通讯机制来帮助完成这样的任务。Linux 中常见的进程间通讯机制有信号、管道、共享内存、信号量和套接字等。

       内核通过 SCI 提供了一个应用程序编程接口(API)来创建一个新进程(fork、exec 或 Portable Operating System Interface [POSⅨ] 函数),停止进程(kill、exit),并在它们之间进行通信和同步(signal 或者 POSⅨ 机制)。



    3. 文件系统



       和 DOS 等操作系统不同,Linux 操作系统中单独的文件系统并不是由驱动器号或驱动器名称(如 A:  或 C:  等)来标识的。相反,和 UNIX  操作系统一样,Linux 操作系统将独立的文件系统组合成了一个层次化的树形结构,并且由一个单独的实体代表这一文件系统。Linux  将新的文件系统通过一个称为“挂装”或“挂上”的操作将其挂装到某个目录上,从而让不同的文件系统结合成为一个整体。Linux  操作系统的一个重要特点是它支持许多不同类型的文件系统。Linux 中最普遍使用的文件系统是 Ext2,它也是 Linux  土生土长的文件系统。但 Linux  也能够支持 FAT、VFAT、FAT32、MINIX 等不同类型的文件系统,从而可以方便地和其它操作系统交换数据。由于 Linux  支持许多不同的文件系统,并且将它们组织成了一个统一的虚拟文件系统.



       虚拟文件系统(VirtualFileSystem,VFS):隐藏了各种硬件的具体细节,把文件系统操作和不同文件系统的具体实现细节分离了开来,为所有的设备提供了统一的接口,VFS提供了多达数十种不同的文件系统。虚拟文件系统可以分为逻辑文件系统和设备驱动程序。逻辑文件系统指Linux所支持的文件系统,如ext2,fat等,设备驱动程序指为每一种硬件控制器所编写的设备驱动程序模块。



       虚拟文件系统(VFS)是 Linux 内核中非常有用的一个方面,因为它为文件系统提供了一个通用的接口抽象。VFS 在 SCI 和内核所支持的文件系统之间提供了一个交换层。即VFS 在用户和文件系统之间提供了一个交换层。

VFS         在用户和文件系统之间提供了一个交换层:


  在 VFS 上面,是对诸如 open、close、read 和 write 之类的函数的一个通用 API 抽象。在 VFS 下面是文件系统抽象,它定义了上层函数的实现方式。它们是给定文件系统(超过 50 个)的插件。文件系统的源代码可以在 ./linux/fs 中找到。
  文件系统层之下是缓冲区缓存,它为文件系统层提供了一个通用函数集(与具体文件系统无关)。这个缓存层通过将数据保留一段时间(或者随即预先读取数据以便在需要是就可用)优化了对物理设备的访问。缓冲区缓存之下是设备驱动程序,它实现了特定物理设备的接口。
      因此,用户和进程不需要知道文件所在的文件系统类型,而只需要象使用 Ext2  文件系统中的文件一样使用它们。



     4. 设备驱动程序

      设备驱动程序是 Linux  内核的主要部分。和操作系统的其它部分类似,设备驱动程序运行在高特权级的处理器环境中,从而可以直接对硬件进行操作,但正因为如此,任何一个设备驱动程序的错误都可能导致操作系统的崩溃。设备驱动程序实际控制操作系统和硬件设备之间的交互。设备驱动程序提供一组操作系统可理解的抽象接口完成和操作系统之间的交互,而与硬件相关的具体操作细节由设备驱动程序完成。一般而言,设备驱动程序和设备
的控制芯片有关,例如,如果计算机硬盘是 SCSI  硬盘,则需要使用 SCSI  驱动程序,而不是 IDE 驱动程序。



    5.网络接口(NET)

       提供了对各种网络标准的存取和各种网络硬件的支持。网络接口可分为网络协议和网络驱动程序。网络协议部分负责实现每一种可能的网络传输协议。众所周知,TCP/IP  协议是 Internet  的标准协议,同时也是事实上的工业标准。Linux  的网络实现支持 BSD 套接字,支持全部的TCP/IP协议。Linux内核的网络部分由BSD套接字、网络协议层和网络设备驱动程序组成。
    网络设备驱动程序负责与硬件设备通讯,每一种可能的硬件设备都有相应的设备驱动程序。



 2 . linux shell


shell是系统的用户界面,提供了用户与内核进行交互操作的一种接口。它接收用户输入的命令并把它送入内核去执行,是一个命令解释器。另外,shell编程语言具有普通编程语言的很多特点,用这种编程语言编写的shell程序与其他应用程序具有同样的效果。
目前主要有下列版本的shell。
1.Bourne Shell:是贝尔实验室开发的。

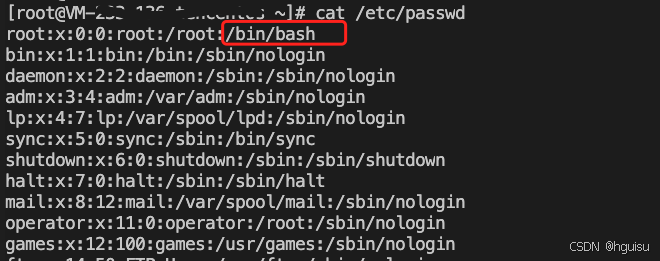

2.BASH:是GNU的Bourne Again Shell,是GNU操作系统上默认的shell,大部分linux的发行套件使用的都是这种shell。
3.Korn Shell:是对Bourne SHell的发展,在大部分内容上与Bourne Shell兼容。

4.C Shell:是SUN公司Shell的BSD版本。


 3 . linux 文件系统


各操作系统使用的文件系统并不相同,例如,Windows 98 以前的微软操作系统使用 FAT(FAT16)文件系统,Windows 2000 以后的版本使用 NTFS 文件系统,而 Linux 的正统文件系统是 Ext2。

在 CentOS 6.3 系统中,默认的文件系统是 Ext4,它是 Ext3(Ext2) 文件系统的升级版,在性能、伸缩性和可靠性方面进行了大量改进,变化可以说是翻天覆地的,比如:

  • 向下兼容 Ext3;
  • 最大 1EB 文件系统和 16TB 文件;
  • 无限数量子目录;
  • Extents 连续数据块概念;
  • 多块分配、延迟分配、持久预分配;
  • 快速 FSCK、日志校验、无日志模式、在线碎片整理、inode 增强、默认启用 barrier 等;

Linux支持的常见文件系统

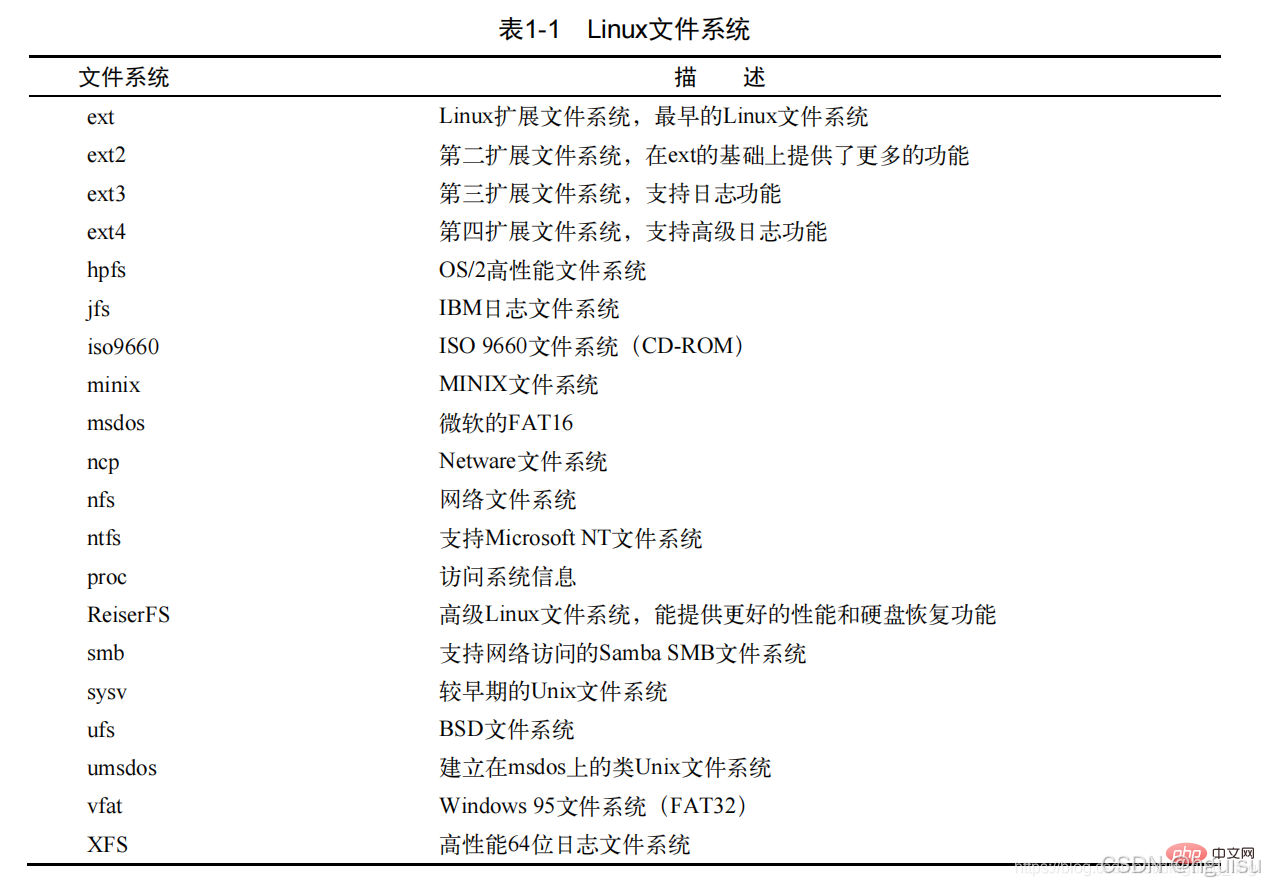

Linux 系统能够支持的文件系统非常多,除 Linux 默认文件系统 Ext2、Ext3 和 Ext4 之外,还能支持 fat16、fat32、NTFS(需要重新编译内核)等 Windows 文件系统。也就是说,Linux 可以通过挂载的方式使用 Windows 文件系统中的数据。Linux 所能够支持的文件系统在 "/usr/src/kemels/当前系统版本/fs" 目录中(需要在安装时选择),该目录中的每个子目录都是一个可以识别的文件系统。我们介绍较为常见的 Linux 支持的文件系统,如表 1 所示。


文件系统描 述
ExtLinux 中最早的文件系统,由于在性能和兼容性上具有很多缺陷,现在已经很少使用
Ext2是 Ext 文件系统的升级版本,Red Hat Linux 7.2 版本以前的系统默认都是 Ext2 文件系统。于 1993 年发布,支持最大 16TB 的分区和最大 2TB 的文件(1TB=1024GB=1024x1024KB)
Ext3是 Ext2 文件系统的升级版本,最大的区别就是带日志功能,以便在系统突然停止时提高文件系统的可靠性。支持最大 16TB 的分区和最大 2TB 的文件
Ext4是 Ext3 文件系统的升级版。Ext4 在性能、伸缩性和可靠性方面进行了大量改进。Ext4 的变化可以说是翻天覆地的,比如向下兼容 Ext3、最大 1EB 文件系统和 16TB 文件、无限数量子目录、Extents 连续数据块 概念、多块分配、延迟分配、持久预分配、快速 FSCK、日志校验、无日志模式、在线碎片整理、inode 增强、默认启用 barrier 等。它是 CentOS 6.3 的默认文件系统
swapswap 是 Linux 中用于交换分区的文件系统(类似于 Windows 中的虚拟内存),当内存不够用时,使用交换分区暂时替代内存。一般大小为内存的 2 倍,但是不要超过 2GB。它是 Linux 的必需分区
NFSNFS 是网络文件系统(Network File System)的缩写,是用来实现不同主机之间文件共享的一种网络服务,本地主机可以通过挂载的方式使用远程共享的资源
iso9660光盘的标准文件系统。Linux 要想使用光盘,必须支持 iso9660 文件系统
fat就是 Windows 下的 fatl6 文件系统,在 Linux 中识别为 fat
vfat就是 Windows 下的 fat32 文件系统,在 Linux 中识别为 vfat。支持最大 32GB 的分区和最大 4GB 的文件
NTFS就是 Windows 下的 NTFS 文件系统,不过 Linux 默认是不能识别 NTFS 文件系统的,如果需要识别,则需要重新编译内核才能支持。它比 fat32 文件系统更加安全,速度更快,支持最大 2TB 的分区和最大 64GB 的文件
ufsSun 公司的操作系统 Solaris 和 SunOS 所采用的文件系统
procLinux 中基于内存的虚拟文件系统,用来管理内存存储目录 /proc
sysfs和 proc —样,也是基于内存的虚拟文件系统,用来管理内存存储目录 /sysfs
tmpfs也是一种基于内存的虚拟文件系统,不过也可以使用 swap 交换分区

文件系统详解https://blog.csdn.net/hguisu/article/details/7401963



4 . 用户态和内核态


应用程序是无法直接访问硬件资源的,需要通过通过内核SCI 层提供的接口来访问硬件资源。

       Linux系统将自身划分为两部分,一部分为核心软件,即是kernel,也称作内核空间,另一部分为普通应用程序,这部分称为用户空间。

       区分用户空间和内核空间的目的是为确保系统安全。在CPU的所有指令中,有一些指令是非常危险的,如果错用,将导致整个系统崩溃。比如:清内存、设置时钟等。因为如果应用程序和内核在同一个保护级别,那么应用程序就有可能有意或者不小心进入了内核空间,破坏了内核空间的代码和数据,系统崩溃就不足为奇。所以CPU将指令分为特权指令和非特权指令,对于那些危险的指令,只允许操作系统及其相关模块使用,普通的应用程序只能使用那些不会造成灾难的指令。Intel的CPU将特权级别分为4个级别:RING0,RING1,RING2,RING3, 内核空间级别为“RING0”, 用户空间级别为RING3。

      linux的内核是一个有机的整体。每一个用户进程运行时都好像有一份内核的拷贝,每当用户进程使用系统调用时,都自动地将运行模式从用户级转为内核级,此时进程在内核的地址空间中运行。

       当应用程序进程执行系统调用而陷入内核代码中执行时,我们就称进程处于内核运行态(或简称为内核态)。此时处理器处于特权级最高的(RING0级)内核代码中执行。当进程处于内核态时,执行的内核代码会使用当前进程的内核栈。每个进程都有自己的内核栈。当进程在执行用户自己的代码时,则称其处于用户运行态(用户态)。即此时处理器在特权级最低的(RING3级)用户代码中运行。当正在执行用户程序而突然被中断程序中断时,此时用户程序也可以象征性地称为处于进程的内核态。因为中断处理程序将使用当前进程的内核栈。这与处于内核态的进程的状态有些类似。

       内核态与用户态是操作系统的两种运行级别,跟intel cpu没有必然的联系, 如上所提到的intel cpu提供Ring0-Ring3四种级别的运行模式,Ring0级别最高,Ring3最低。Linux使用了Ring3级别运行用户态,Ring0作为 内核态,没有使用Ring1和Ring2。



内核空间和用户空间

x86 CPU采用了段页式地址映射模型。进程代码中的地址为逻辑地址,经过段页式地址映射后,才真正访问物理内存。

通常32位Linux内核地址空间划分0~3G为用户空间,3~4G为内核空间。64位内核地址空间划分是不同的。

32位与64位具体地址分布如下图:

64位地址时将0x0000,0000,0000,0000 – 0x0000,7fff,ffff,f000这128T地址用于用户空间。参见定义:

#define TASK_SIZE_MAX   ((1UL << 47) - PAGE_SIZE),注意这里还减去了一个页面的大小做为保护。

而0xffff,8000,0000,0000以上为系统空间地址。注意:该地址前4个都是f,这是因为目前实际上只用了64位地址中的48位(高16位是没有用的),而从地址0x0000,7fff,ffff,ffff到0xffff,8000,0000,0000中间是一个巨大的空洞,是为以后的扩展预留的。

而真正的系统空间的起始地址,是从0xffff,8800,0000,0000开始的,参见:

#define __PAGE_OFFSET     _AC(0xffff,8800,0000,0000, UL)

而32位地址时系统空间的起始地址为0xC000,0000。

另外0xffff,8800,0000,0000 – 0xffff,c7ff,ffff,ffff这64T直接和物理内存进行映射,0xffff,c900,0000,0000 – 0xffff,e8ff,ffff,ffff这32T用于vmalloc/ioremap的地址空间。

而32位地址空间时,当物理内存大于896M时(Linux2.4内核是896M,3.x内核是884M,是个经验值),由于地址空间的限制,内核只会将0~896M的地址进行映射,而896M以上的空间用做一些固定映射和vmalloc/ioremap。而64位地址时是将所有物理内存都进行映射。

内核态与用户态

       用户态Ring3状态不能访问内核态Ring0的地址空间,包括代码和数据。(例如32位Linux进程的4GB地址空间,3G-4G部 分大家是共享的,是内核态的地址空间,这里存放在整个内核的代码和所有的内核模块,以及内核所维护的数据)。用户运行一个程序,该程序所创建的进程开始是运行在用户态的,如果要执行文件操作,网络数据发送等操作,必须通过write,send等系统调用,这些系统调用会调用内核中的代码来完成操作,这时,必 须切换到Ring0,然后进入内核地址空间去执行这些代码完成操作,完成后,切换回Ring3,回到用户态。这样,用户态的程序就不能 随意操作内核地址空间,具有一定的安全保护作用。

处理器总处于以下状态中的一种:

1、内核态,运行于进程上下文,内核代表进程运行于内核空间;

2、内核态,运行于中断上下文,内核代表硬件运行于内核空间;

3、用户态,运行于用户空间。

从用户空间到内核空间有两种触发手段:

1.系统调用:

用户空间的应用程序,通过系统调用,进入内核空间。这个时候用户空间的进程要传递很多变量、参数的值给内核,内核态运行的时候也要保存用户进程的一些寄存器值、变量等。所谓的“进程上下文”,可以看作是用户进程传递给内核的这些参数以及内核要保存的那一整套的变量和寄存器值和当时的环境等。

2.中断:

硬件通过触发信号,导致内核调用中断处理程序,进入内核空间。例如网卡发送一个数据包或硬盘驱动器提供一次 IO 请求等。这个过程中,硬件的一些变量和参数也要传递给内核,内核通过这些参数进行中断处理。所谓的“中断上下文”,其实也可以看作就是硬件传递过来的这些参数和内核需要保存的一些其他环境(主要是当前被打断执行的进程环境)。
