5G NR：频率栅格知多少

 简介

        5G NR定义了一系列的频率栅格

• 全局频率栅格Global raster
• 信道频率栅格Channel Raster
• 同步频率栅格 Synchronization Raster
• 全局的同步栅格号GSCN(Global Synchronization Channel Number)

全局频率栅格Global raster

        Global raster是全局的频点栅格，用于计算5G频点号，频段越高，栅格越大，Hz、15kHz以及60kHz。不再像LTE那样需要根据使用的band号和对应的起始频点来查表计算。

        但凡说到SSB中心频点或者5G频带中心频点，都是根据它来算的。

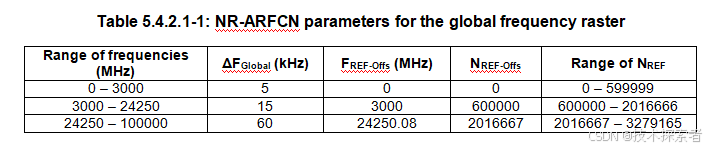

        参照协议38104

公式理解：

        当F在0-3000Mhz时，每5khz定义一个频点号，当F在3000-24250，每15khz定义一个频点号，但此时的频点号应从3000Mhz对应的频点号(600000)开始计数。同样的当F在24250-100000M，每60khz定义一个频点号，但此时的频点号应从24250Mhz对应的频点号(2016667)开始计数。

举例：

        比如移动使用D频段2515~2615合计100M，中心频率为2565M，根据上表2565落在0-3000M，即表的第一行，因此采用5Khz来定义频点间隔，使用上述公式，那么对应的频点号NREF=0+(2565M-0)/5k=513000。

        再如现在使用的中心频率是4800Mhz，那么对应的频点NREF= 600000+ (4800-3000)M /15k =720000。

信道频率栅格Channel Raster

        Channel raster用于指示空口信道的频域位置，进行资源映射，即小区的实际的频点位置必须满足channel raster的映射。也就是说在实际组网的时候有些频点号能用，有些频点号不能用。

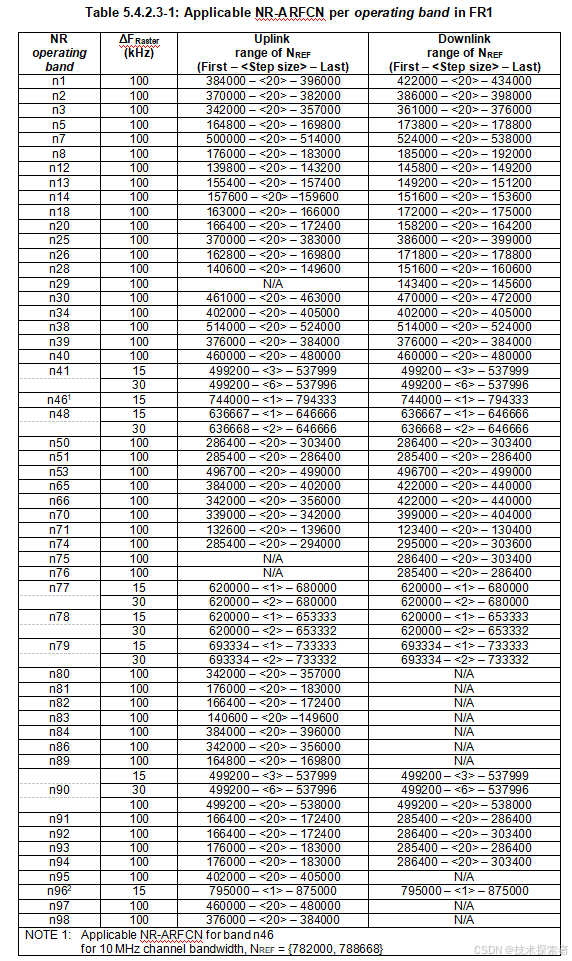

        参照协议38104

        以n1为例，Channel raster=100khz，而n1属于前面所说的全局的频点栅格表中的0-3000M，而0-3000M对应的频点栅格为5khz，所以5G小区使用该频段时，中心频点号的取值只能以20为单位来选取。

        n1为2110~2170M，在0~3000M范围内，频点栅格为5khz，2110Mhz对应频点422000，而下一个小区可以使用的中心频率点只能是2110.1Mhz(对应频点422020)，而2110.005、2110.01……2110.095(对应频点422001-422019)均不能作为小区的中心频率点。

        此外，我们看到n41、n77、n78和n79的ΔF的取值有两种，具体使用哪种基于如下原则：当小区中的SCS等于较高的那个时，采用高的channel raster，其它情况，使用低的channel raster。如上表所示，如果当前小区的信道的SCS为30kHz，那么channelraster就是30KHz，否则channel raster为15KHz。

同步频率栅格 Synchronization Raster

        Synchronization Raster指示开机时，搜索SSB的扫频步长。我们知道5G使用的带宽非常的大，sub 6G最大可以用到100Mhz，所以不可能按照全局频点中的5/15/60khz的步长去搜索SSB完成下行同步，所以就有必要定义一个新的步长更大的频率栅格，即同步频率栅格Synchronization Raster。其对应的步长如下：

• Sub3G频段：1200kHz
• C-Band：1.44MHz
• 毫米波：17.28MHz

        UE开机后进行小区搜索，以完成时间和频率的同步并获取PCI，这一过程主要依靠于对SSB的搜索，UE在其支持的频带上以Synchronization Raster的步长进行SSB盲检。

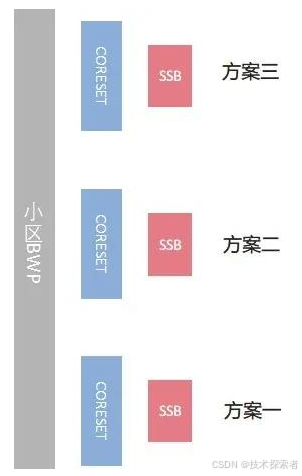

        SSB全带宽灵活配置，SSB频域规划有三种方案：频带的上边，中间和下边。

        手机开机即从UE支持的5G频段从下往上进行扫频盲检，因此建议SSB配置在频带的下端即方案一(LTE配置在频带中心)，这样可以加快小区接入，利于动态频谱共享。

全局的同步栅格号GSCN(Global Synchronization Channel Number)

        GSCN(Global Synchronization Channel Number)用于标记SSB的信道号，每一个GSCN对应一个SSB的中心频率位置。

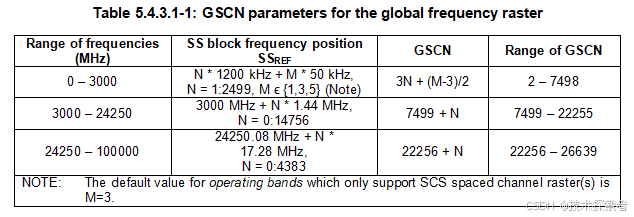

        GSCN规范了SSB中心频率可部署的位置，SSB中心频率可部署位置与同步频率栅格 Synchronization Raster 保持同步，仅在0-3000M有所不同。

        如果想要把GSCN换算成对应的频点那么则要借助Global raster。

举例：

        某运营商使用D频段，100M部署5G NR小区，对应上表中的频率范围为0-3000Mhz，那么

GSCN=6312=3N+(M-3)/2 得到N=2104，M=3

所以SSB中心频率=1200*N+50*M=1200*2104+50*3=2524950khz

0-3000Mhz对应的Global raster为5khz，进而算的SSB对应的中心频点=2524950/5=504990,与配置一致。
