简易版:过程解析:整个程序放置while循环当中

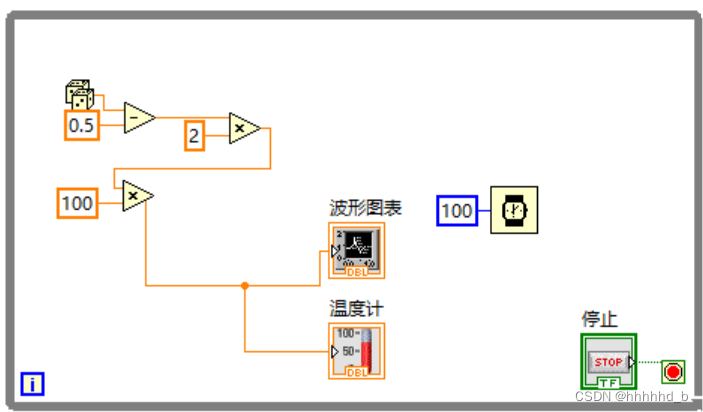

(1)插入随机数,由于随机数范围只有0~1,但是需要温度计有正负范围,所以先用随机数减0.5再用其乘以2,此时随机数范围为(-1~1),再根据实际需求将随机数乘以100,随机数范围达到(-100~100)
(2)在前面板插入波形图表,以及温度计,运行程序发现波形变化太过迅速,在后面板单击快捷键加入100秒延时

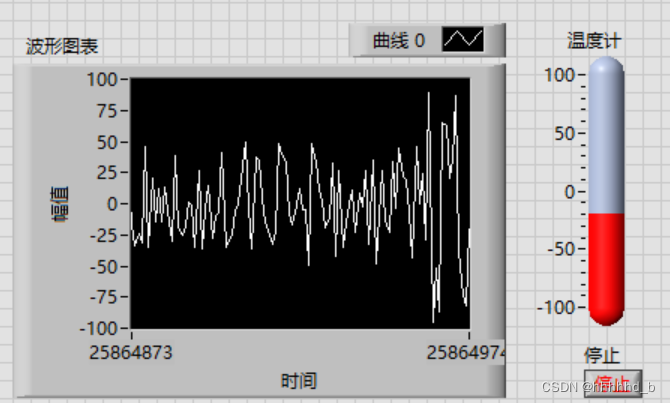

(3)运行

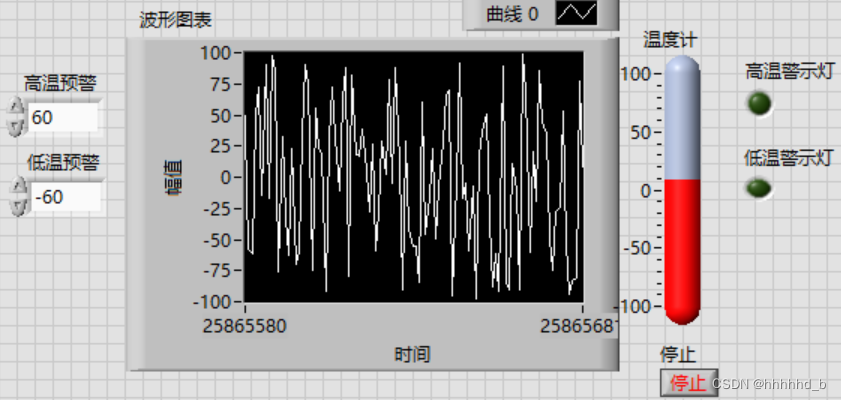

添加温度预警部分:

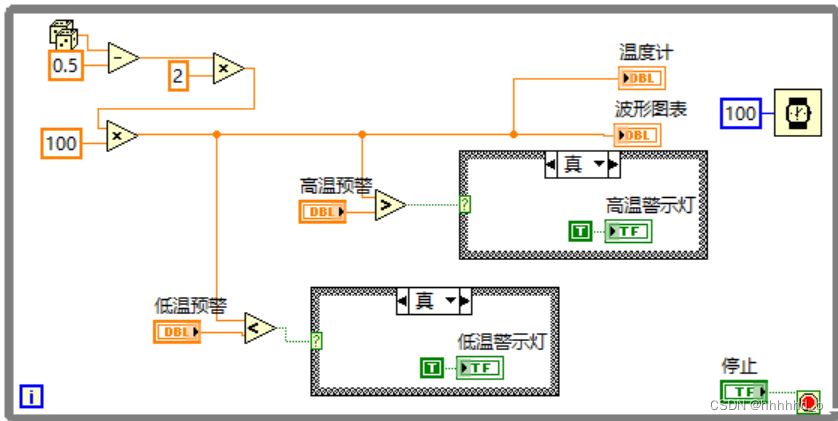

此部分在while循环结构内嵌入条件结构,分别设置高温低温预警
(1)条件结构(高温为例,低温方法相同):真
(2)条件结构(高温为例,低温方法相同):假
对布尔警示灯创建属性节点值,转为写入状态
以上为初学者实战演练,如有错误请指出。
