将SPICE模型导入TINA-TI（以ADA4077为例）

TINA-TI是一款简单方便的软件，虽然不及LTspice专业，但胜在简单。

将其他公司的SPICE模型导入的步骤如下，以ADA4077为例。

对应的中文版TINA-TI可以在TI官网免费下载。

1，去ADI的网站找到并下载对应的SPICE模型

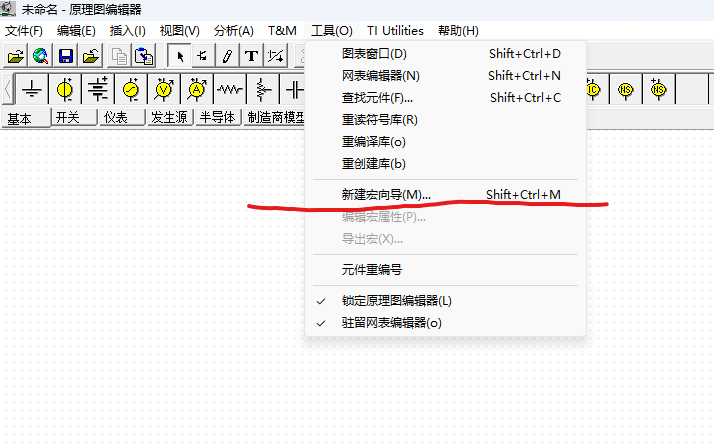

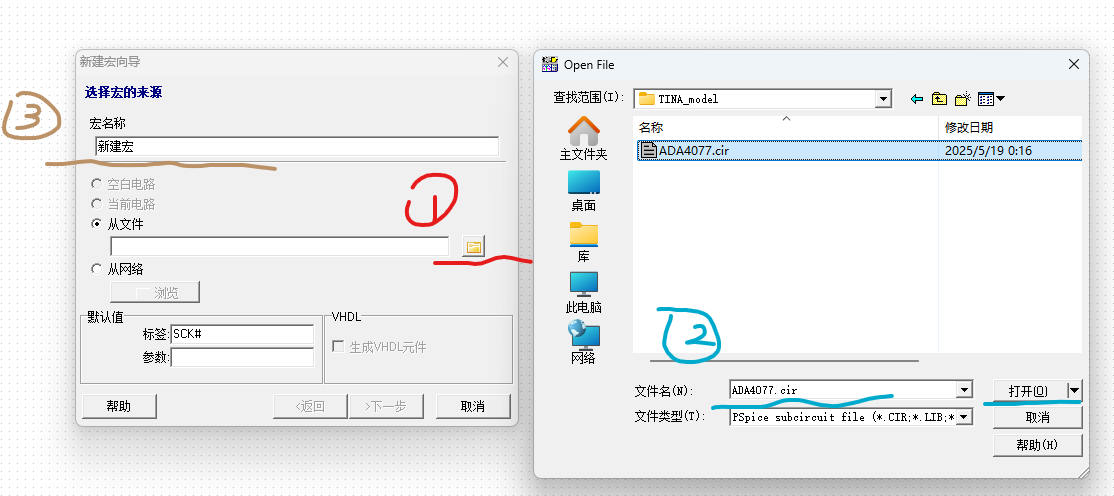

2，打开TINA-TI，在工具栏下打开 新建宏向导

3，打开对应下载的SPICE文件，注意英文路径；

（TINA只能打开.cir文件.lib文件，如果下载的SPICE文件是txt文件，修改后缀即可）

然后命名 “宏名称” 为 ADA4077_1ch

然后点击 “下一步”

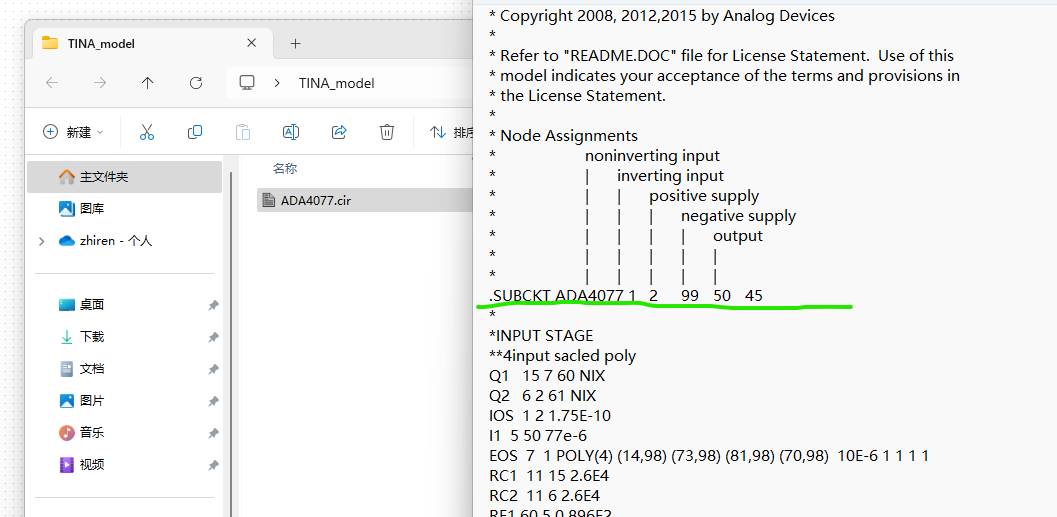

如果不知道下载的是否为spice文件，用记事本打开文件，如果有subckt这段代码，就是spice文件

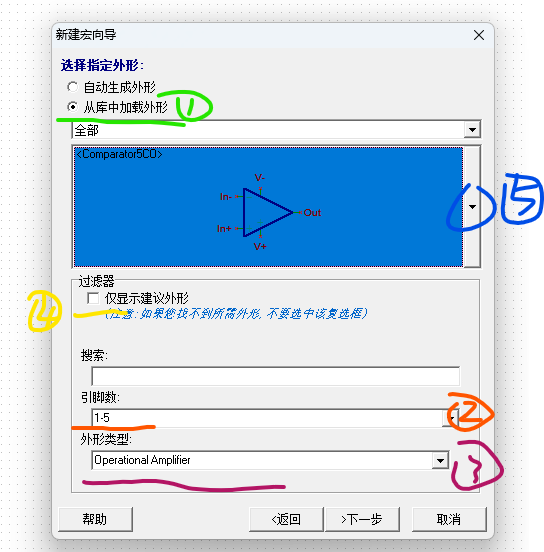

4，建立宏的符号

可以选用自动生成的外形，如果觉得不习惯，我们选从库中加载外形

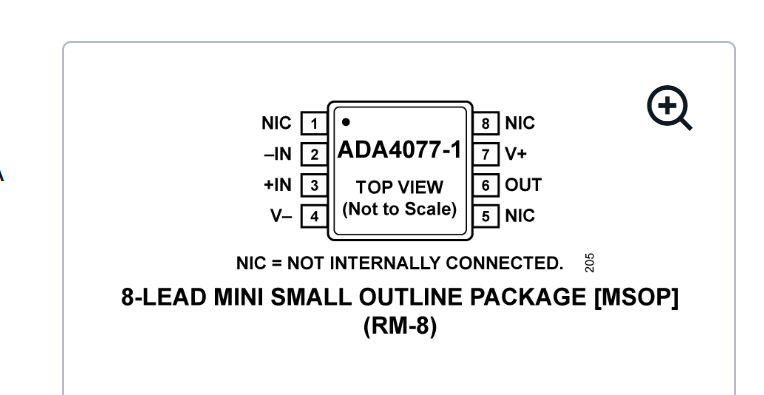

不算NIC的脚只有5个脚有定义，引脚数选1-5

外形类型选运放（Operational Amplifier）

不勾过滤器

然后点开下拉栏，我们选择第一个；

下一步

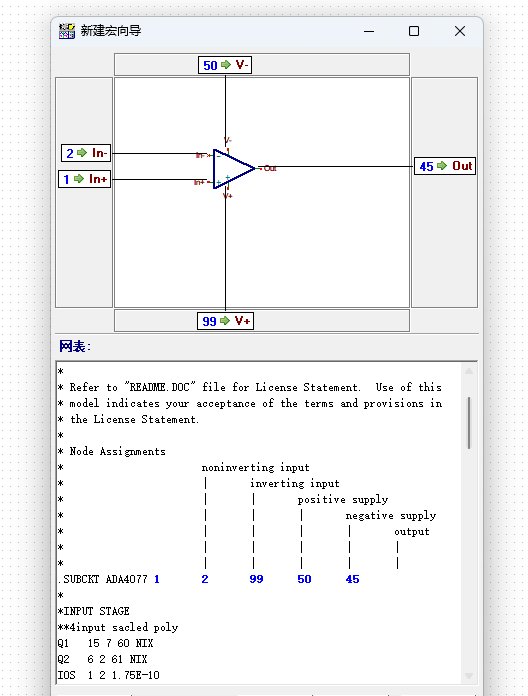

5，分配引脚

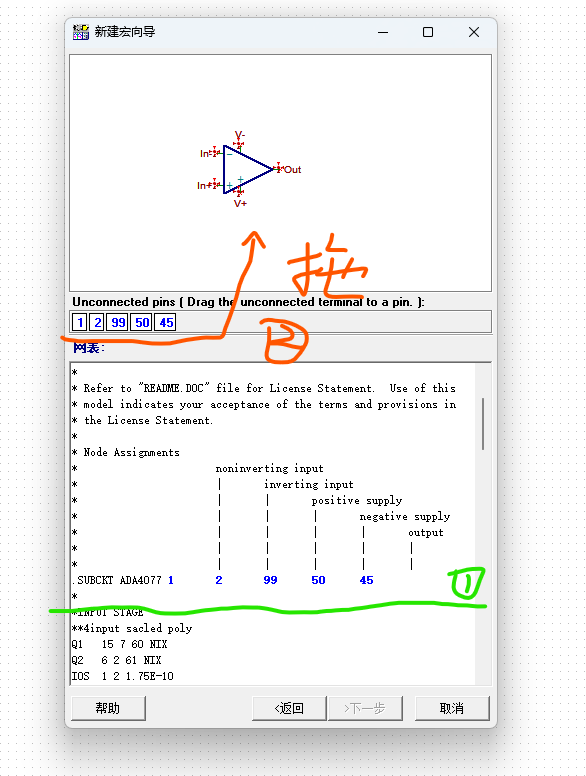

根据SPICE文件中的注释，知道了不同的数字所代表的引脚，我们拖动数字手动分配引脚

(可以发现注释有点错位，可能是打开的格式不对，影响不大)

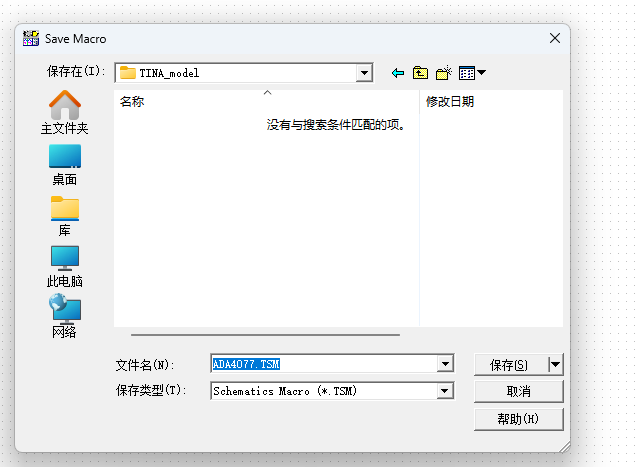

完成后下一步，保存在一个自建英文路径下的文件夹

6，插入器件

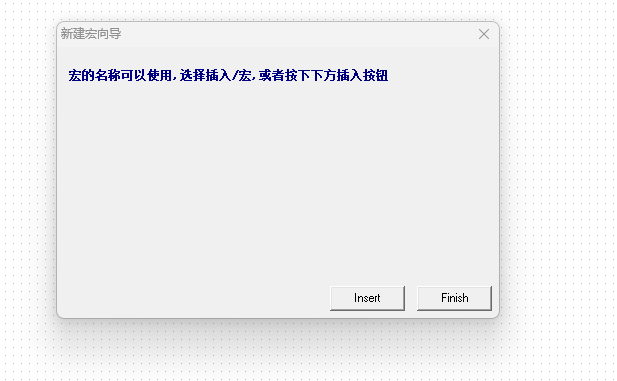

保存后弹出了一个对话框，可以选择立刻插入器件，也可以关闭对话框，我们选择关闭。

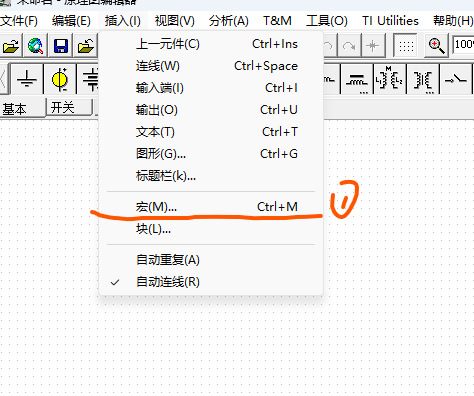

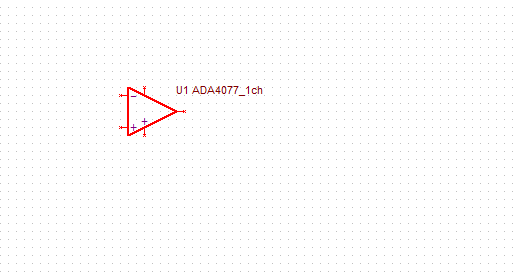

我们选择在插入栏下的 “宏”选项下插入器件，找到刚才的保存位置打开即可

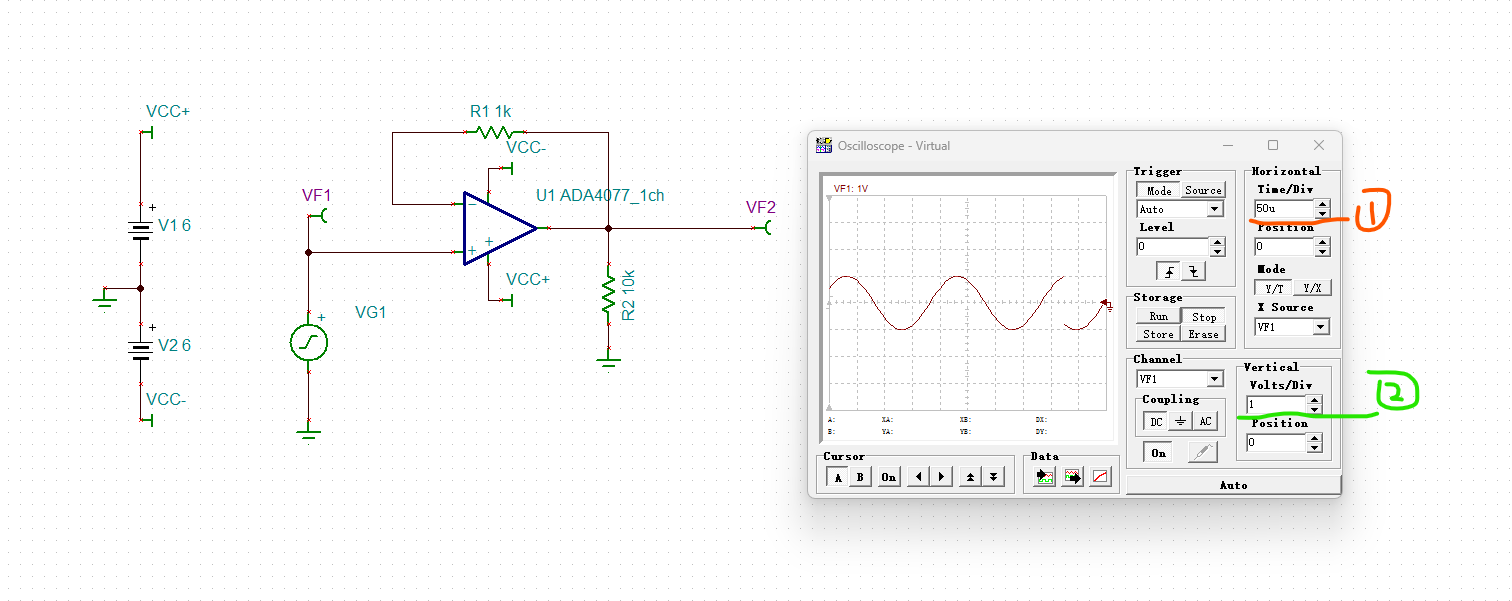

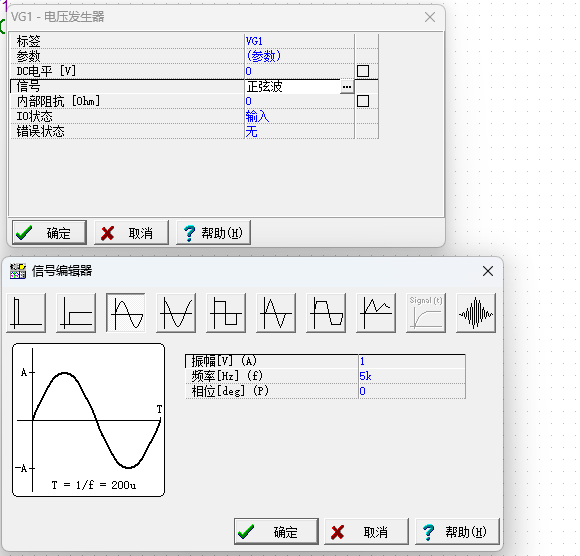

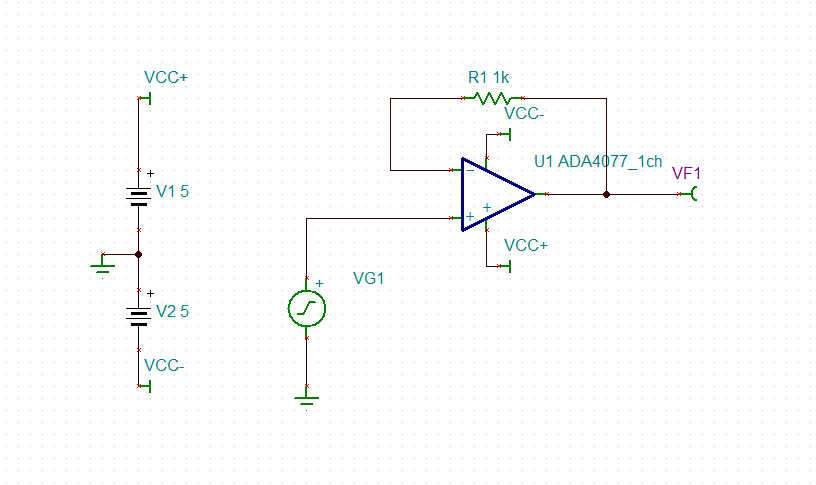

7，搭建一个跟随器验证器件

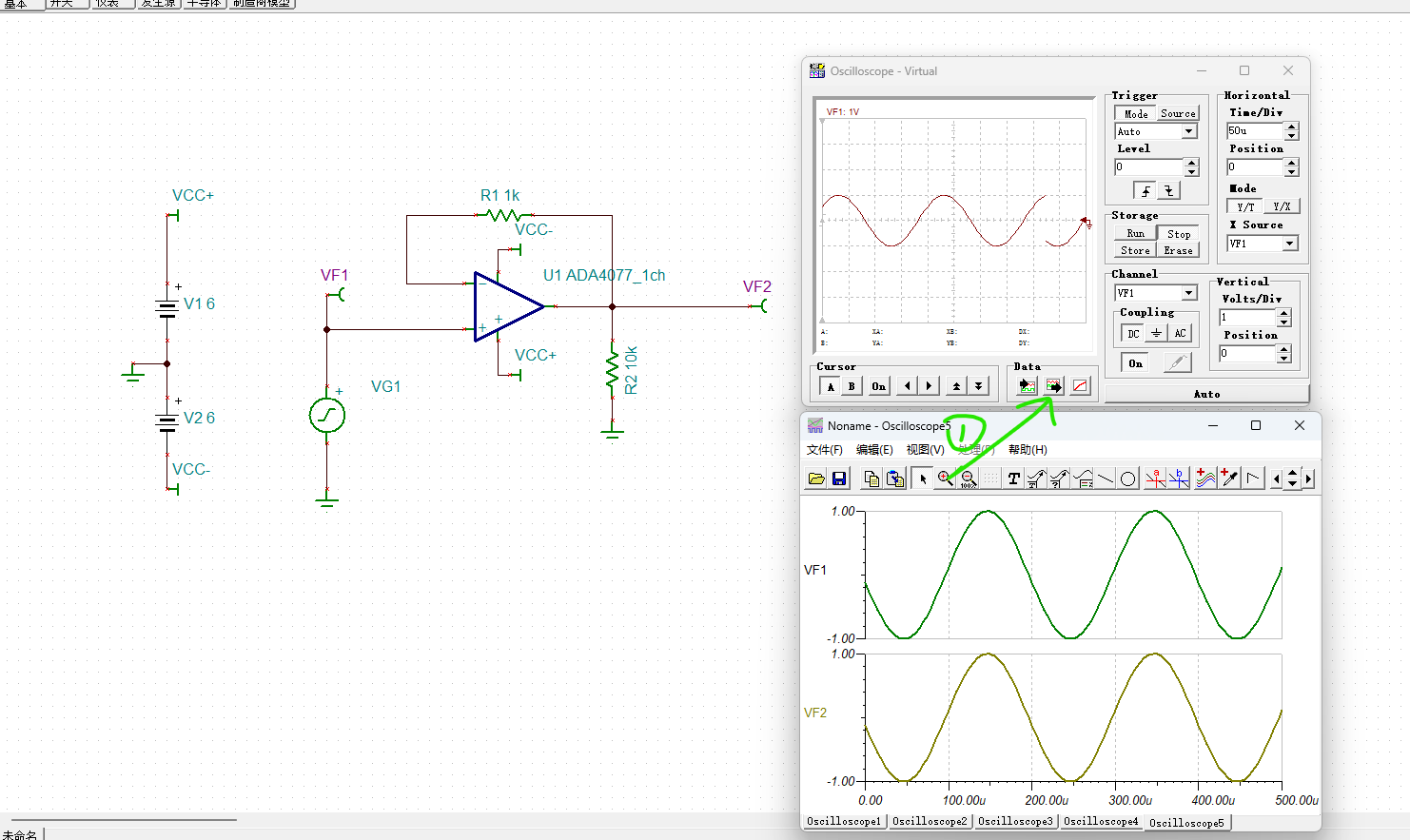

8,查看波形

不知道为什么很卡，需要提前设置示波器刻度

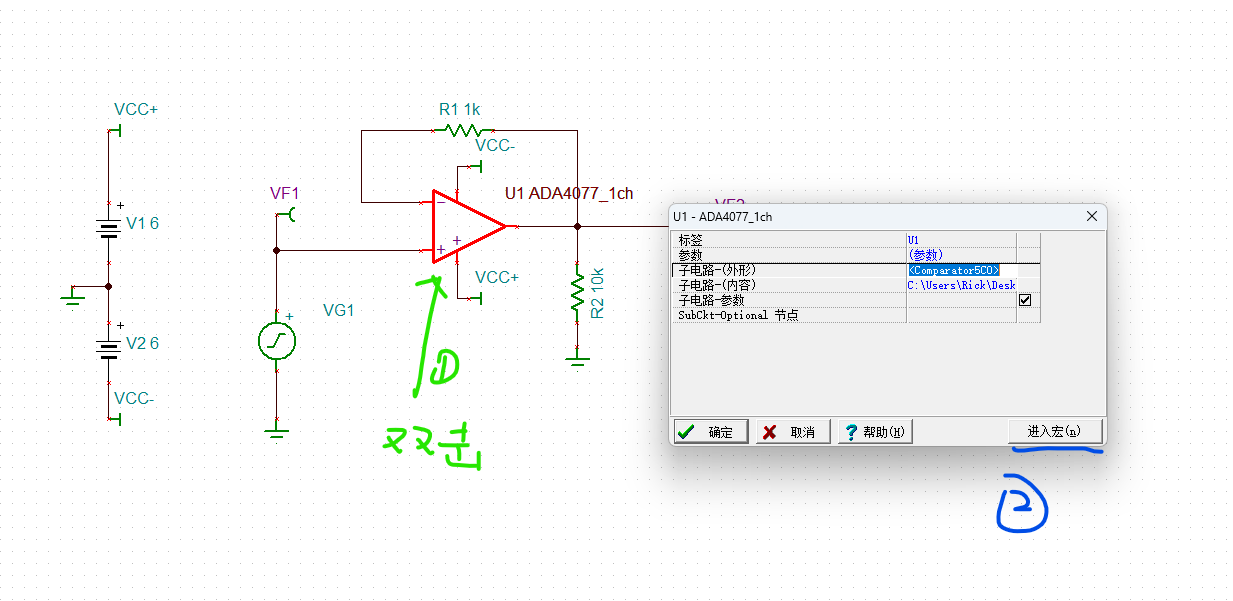

9，检视宏文件
