低通滤波器

滤波器的种类

分为两大类：无源滤波器与有源滤波器。

无源滤波器：

    主要由无源元件R、L、C组成。主要形式有电容滤波、电感滤波和复式滤波(包括倒L型、LC滤波、LC—π型滤波和RC—π型滤波等)。

有源滤波器：

由集成运放和R、C组成， 若滤波电路不仅由无源元件，还由有源元件（双极型管、单极型管、集成运放）组成，则称为有源滤波电路。有源滤波的主要形式是有源RC滤波，也被称作电子滤波器。

• 无源低通滤波器

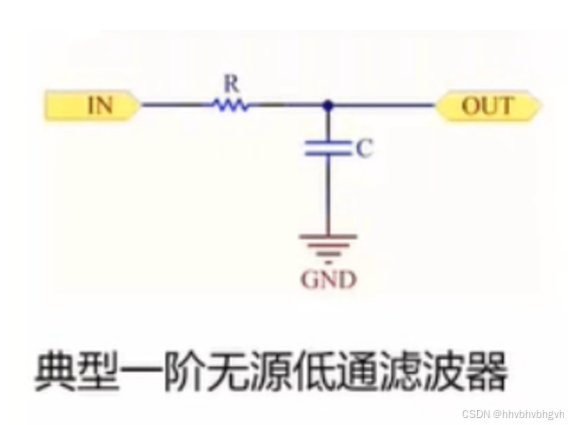

一阶无源低通滤波

RC低通滤波电路的截止频率：

截止频率实际上是输入信号幅度降低 3dB 的频率,截止频率也称为 -3 dB频率.；

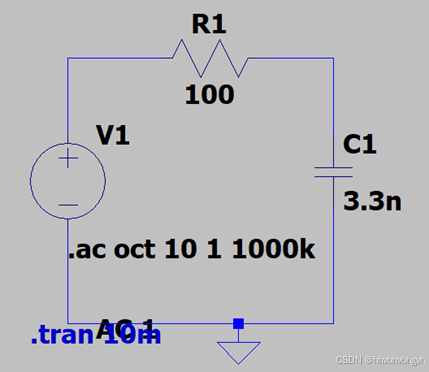

要求截止频率fc=482KHZ，这里取R=100Ώ，C=3.3nF。

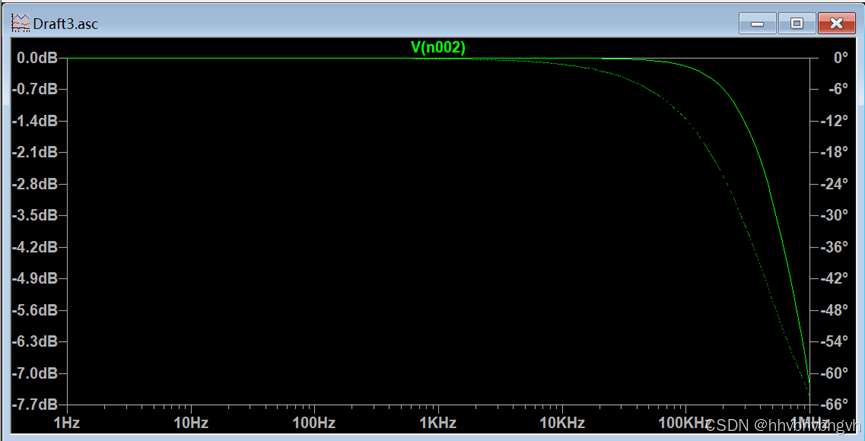

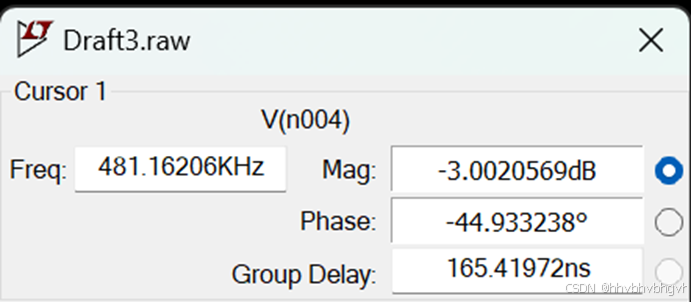

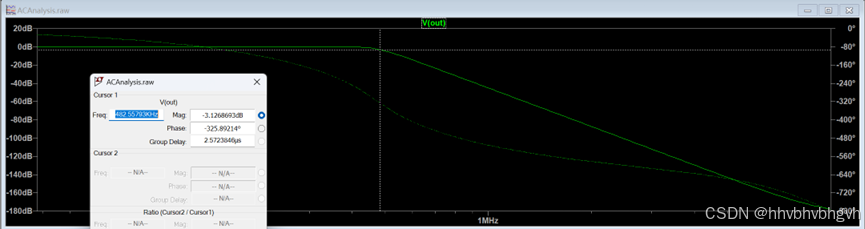

从图中可以看出在约-3dB时，正好是截止频率482kHz。

无源滤波器的通带放大倍数及其截止频率都随负载而变化，因而不适用于信号处理要求高的场合。

• 有源低通滤波器

无源滤波器带负载能力差，无放大作用，特性不理想边沿不陡峭，各级互相影响， 它的通带放大倍数及其截止频率都随负载而变化，因而不适用于信号处理要求高的场合。

而有源滤波器可以提高增益和带载能力，还有具有不用电感，体积小，重量轻等优点。集成运放的开环电压增益和输入阻抗均很高，输出电阻小，构成有源滤波器电路还具有一定的电压放大和缓冲作用。

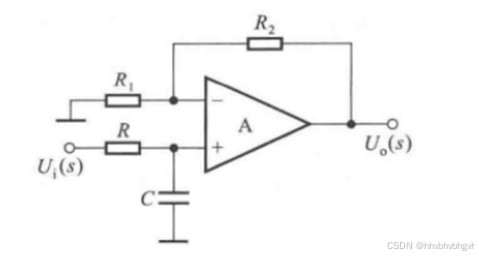

1. 一阶低通有源滤波

即在一阶无源低通滤波器的基础上，加了一个集成运放。

其截止频率公式同一阶低通无源滤波。电路放大倍数为：（1+R2/R1）。

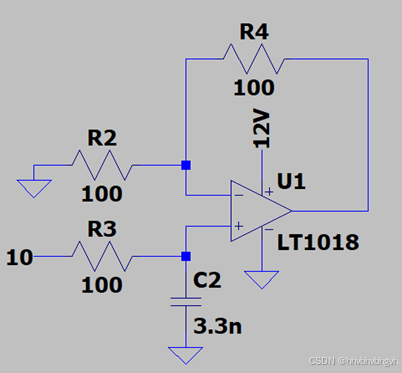

仿真电路如下:

2、借助ADI的在线设计工具自动生成电路：

这是低通七阶巴特沃兹。

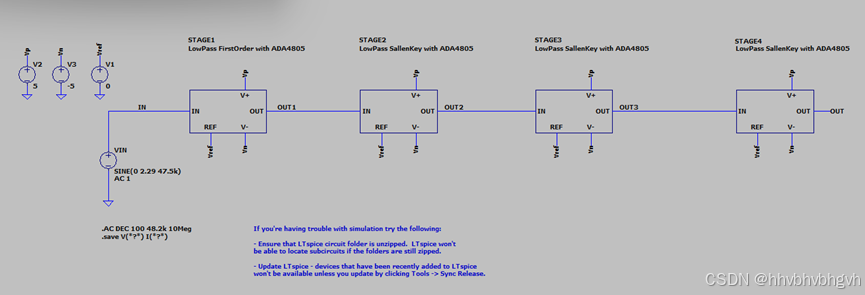

在Ltspice中导入其模型后得到以下电路：

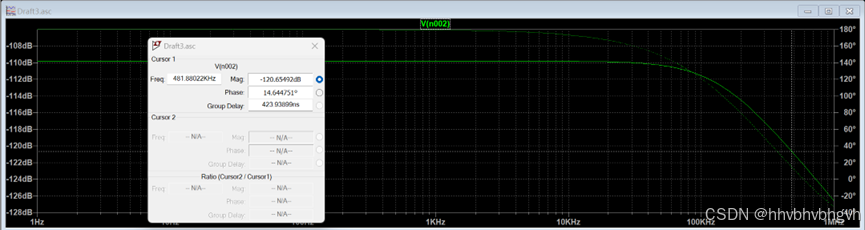

运行后得到结果如下：
