FPGA至简设计实例

前言

一、项目背景

数字时钟是采用数字电路技术实现时、分、秒计时显示的装置，可以用数字同时显示时，分，秒的精确时间并实现准确校时，具备体积小、重量轻、抗干扰能力强、对环境要求高、高精确性、容易开发等特性。与传统表盘式机械时钟相比，数字时钟具有更高的准确性和直观性，由于没有机械装置，其使用寿命更长。本设计基于 FPGA 开发板的数码管功能进行数字时钟的设计，在前面章节中已经详细讲解了数码管的工作原理，这里就不再进行赘述，有需要详细学习可以回到前面章节进行学习。本案例将详细介绍用至简设计法实现数字时钟功能的设计。

二、设计背景

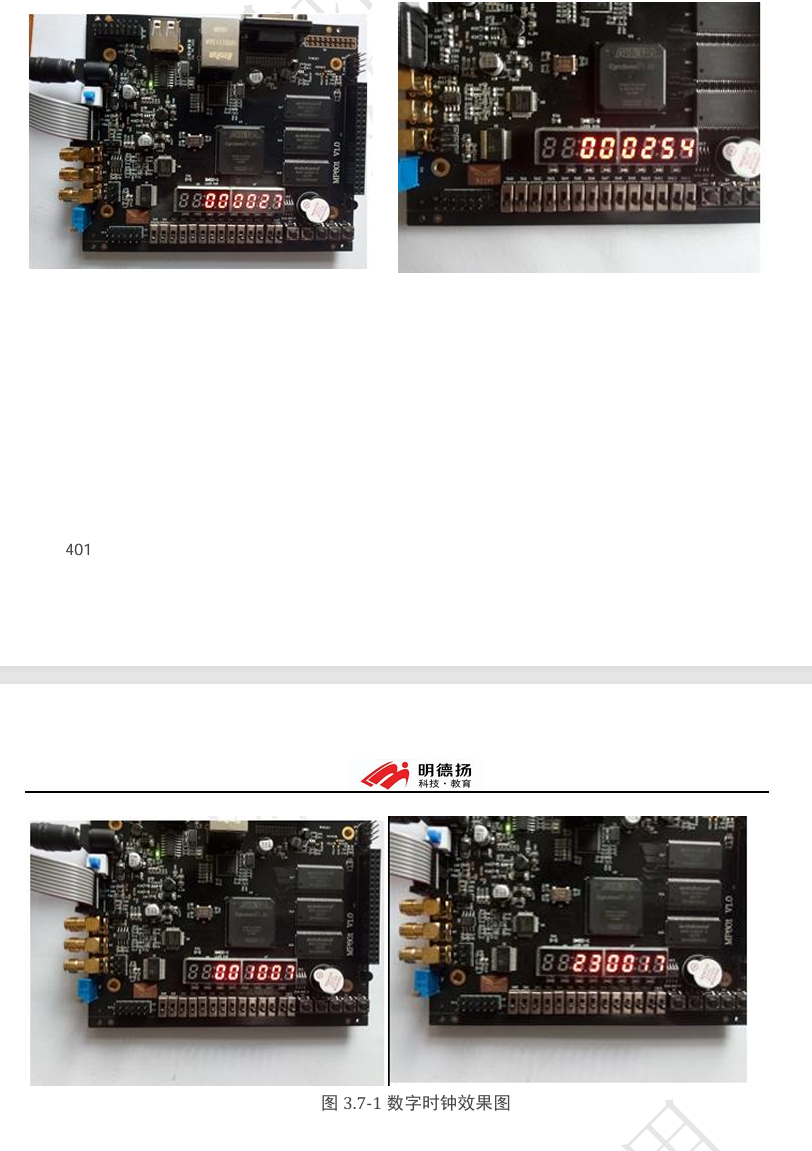

本工程使用6个数码管实现数字时钟功能。与数字时钟相同，其可以显示00:00:00到23:59:59 范围的时间。

三、设计实现

1. 顶层信号

新建目录：D:\mdy_book\my_shizhong，并在该目录中，新建一个名为 my_shizong.v 的文件。用GVIM打开后开始编写代码。这里建议初学者按照本书中提供的文件路径以及文件名进行设置，避免后续出现未知错误。

第一步应确定顶层信号。开发板上共 8 个数码管，分析设计目标可知，本次设计的功能是控制其使其中2个数码管常灭，其余6个数码显示不同的数字。FPGA通过控制位选信号来控制8个数码管，即应输出一个8位的位选信号，将其设定为seg_sel。其中seg_sel[0]对应数码管0，seg_sel[1] 对应数码管1，以次类推，seg_sel[7]对应数码管7。同样地，数码管控制方法中讲解过：只要控制每个数码管上的7个子段就可以实现数码管上不同数字的显示，即控制段选信号实现数码管的数字显示。本设计中不需要用到h子段，共需要7个子段，因此FPGA需要输出一个7位的段选信号，将其设定为 seg_ment，seg_ment[6]~segm_ment[0]分别对应数码管的 abcdefg（注意对应顺序）。当然，除位选信号和段选信号外，设计中进行工程控制的时钟信号和复位信号也同样必不可少。

综上所述，本设计一共需要4个信号：时钟信号clk，复位信号rst_n，输出的位选信号seg_sel 和输出的段选信号seg_ment。信号和硬件的对应关系如下表所示。

将module的名称定义为my_shizhong，已知该模块有4个信号：clk、rst_n、seg_sel和seg_ ment，在顶层信号代码中需要将与外部相连接的输入/输出信号列出，从而实现信号与管脚的连接。具体顶层代码如下：

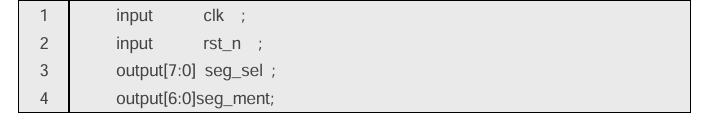

随后声明信号的输入输出属性，在模块中需要声明这一信号对于FPGA来说属于输入信号还是输出信号。信号若为输入的话则声明其为input，若为输出声明则声明其为output。在本设计中，由于clk是外部的晶振输入给FPGA的，因此在FPGA中clk为1位的输入信号input；同样地，rst_n 是外部按键给FPGA的，因此在FPGA中rst_n也为1位的输入信号input；seg_sel是FPGA控制数码管亮灭的信号，因此seg_sel是8位的输出信号output；seg_ment是FPGA控制数码管显示数字内容的信号，因此seg_ment是7位的输出信号output。按照以上分析将输入输出端口定义补充完整，其具体代码如下：

2. 信号设计

在设计信号之前，先按照至简设计法的思路来进行架构设计。根据设计目标先来分析要实现的功能，8个数码管中有6个一直处于亮的状态，其余2个为灭的状态。在不同的时刻时，相应位数的数码管会一直变化，比如每一秒时间过后，表示秒钟个位的数字发生变化。每十秒之后，表示秒钟十位的数字会发生变化。每60秒之后，表示分钟个位的数字发生变化，以此类推。随着时间的变化这些数字按照既定规律进行变化，从而达到显示正确时间的效果。

从分析中可以看出每个数字的变化条件是不同的，有的数字是每秒都在变化，有的数字则一小时才变化一次。对于初学者来说这项设计可能实现起来比较复杂，但只要遵循至简设计法的思想就可以简化成最直接最简单的思路。下面请各位将时钟的概念抛开，将每个数码管单独看作是不同时间不同位置显示的数码管，比如数码管0显示秒钟个位，数码管1显示秒钟十位，数码管2显示分钟个位。在不同的时刻，数码管显示的数字不同，这样一来就很好理解了。

本设计用m_g，m_s，f_g，f_s，s_g，s_s 分别表示秒钟个位、秒钟十位、分钟个位、分钟十位、小时个位和小时十位所表示的数字值，m_g_s，m_s_s，f_g_s，f_s_s，s_g_s，s_s_s 分别表示秒钟个位、秒钟十位、分钟个位、分钟十位、小时个位和小时十位所表示数码管的段选值。

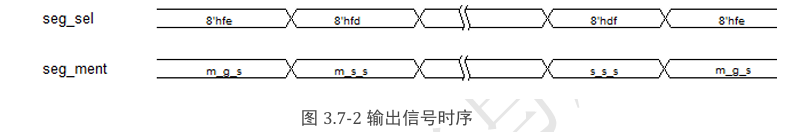

数码管0显示的是秒钟个位值，翻译成信号即seg_sel的值为8’b1111_1110，seg_ment的值为： m_g_s。数码管1显示秒钟十位，即seg_sel的值为8’b1111_1101，seg_ment的值为m_s_s。以此类推，数码管5显示小时十位，即seg_sel的值为8’b1101_1111，seg_ment的值为s_s_s。输出信号的时序波形图如下所示

从波形图中可以看出在不同时刻下，seg_ment和seg_sel的值会发生变化。那么多久会变化一次呢？这里需要学习一个新知识，即数码管动态扫描原理。

数码管动态显示接口是应用最为广泛的显示方式之一。动态驱动是将数码管的8个显示笔划"a, b,c,d,e,f,g,h"的同名端连在一起，每个数码管的公共极 COM 需增加由各自独立 I/O 线控制的位选通控制电路。当要输出某一字形码时，所有数码管都会接收到相同的字形码，但究竟是哪个数码管会显示出字形取决于单片机对位选通COM端电路的控制。只需将显示数码管的选通控制打开，该位就会显示出字形，而没有选通的数码管并不会点亮。综上所述，动态驱动是通过分时轮流控制各数码管的 C
