PCB设计实践(九)PCB设计中电阻封装选型指南

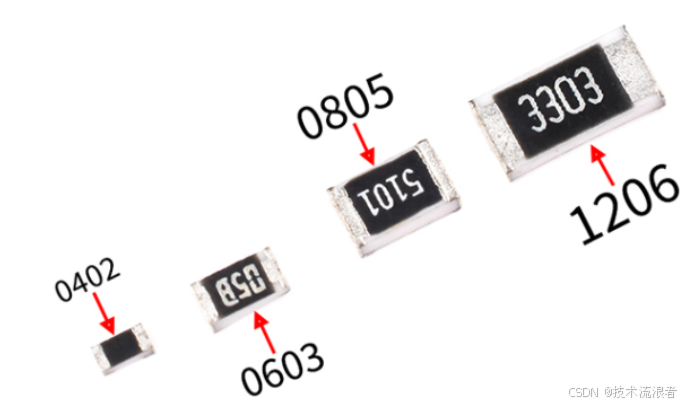

在这里插入图片描述

一、电阻封装基础概念与分类体系

1.1 封装定义与核心参数

在PCB设计中,电阻封装指电阻器在电路板上的物理实现形式,包含尺寸规格、引脚间距、散热特性等要素。其核心参数包括:

  • 封装代码:如0402、0603、0805等,数字代表英制尺寸(如0603=0.06×0.03英寸)
  • 外形尺寸:直接影响PCB布局密度(详见表1)
  • 功率承载:与散热面积正相关,0201封装仅1/20W,2512可达1W
  • 耐压等级:大封装通常支持更高电压(如0603耐压50V,1206可达200V)

1.2 主流封装类型对照表

封装代码公制尺寸(mm)功率范围典型耐压值适用场景
02010.6×0.31/20W15V微型穿戴设备、手机射频
04021.0×0.51/16W-1/10W50V消费电子主板、IoT模组
06031.6×0.81/10W-1/8W100V通用型设计、工业控制
08052.0×1.21/8W-1/4W150V电源模块、车载电子
12063.2×1.61/4W-1/2W200V大功率供电、工业设备
25126.4×3.21W-3W500V电源转换、电机驱动

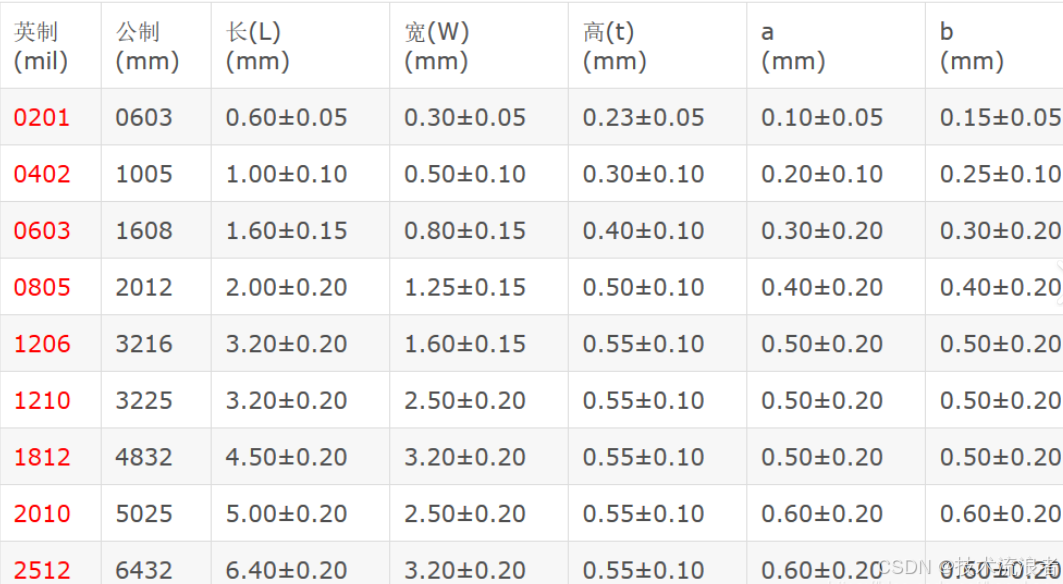

电阻封装尺寸对比图
在这里插入图片描述


二、电阻封装选型核心要素

2.1 功率匹配原则

2.1.1 理论计算模型

需满足:封装额定功率 > 电路实际功耗 × 安全系数(1.5-2倍)

  • 例:在12V/100mA回路中,理论功耗P=1.2W,应选择1206(1/4W)或更大封装
  • 脉冲功率场景需参考I²t值,防止瞬态过载
2.1.2 降额设计规范
工作温度最大允许负载率
≤70℃100%
70-85℃80%
85-100℃50%
>100℃禁止使用

2.2 耐压与绝缘需求

  • 常规经验:工作电压 ≤ 封装耐压值 × 0.6
  • 高压应用(>100V)需考虑:
    • 选择长边距封装(如1206比0805更优)
    • 添加防电弧槽设计
    • 采用玻璃釉封装材料

2.3 PCB布局约束

2.3.1 空间优化策略
  • 高密度板优先选择0402/0603
  • 电源路径采用1206/2512提升载流能力
  • 射频电路推荐0201减小寄生参数
2.3.2 焊盘设计规范
封装焊盘长度焊盘宽度间距公差
04020.6mm0.3mm±0.05mm
06031.0mm0.6mm±0.1mm
08051.5mm1.0mm±0.15mm

2.4 生产工艺考量

  1. 贴片机精度
    • 0402需设备精度≤0.03mm
    • 0201要求真空防飞片装置
  2. 焊接工艺
    • 小封装需氮气保护回流焊
    • 手工焊接推荐0805以上封装

2.5 成本控制模型

>10K pcs
<1K pcs
封装选型
批量规模
0201节省30%空间
0805降低加工费
特殊需求
高精度->薄膜电阻
高频->超低感封装

三、典型应用场景选型规范

3.1 消费电子类设计

手机主板:0201用于射频匹配,0402用于GPIO上拉
智能手表:全板0402封装,关键路径并联设计
典型案例:某TWS耳机充电仓方案中,将0805替换为0402使PCB面积缩小22%

3.2 工业控制设备

PLC模块:0603标准封装,冗余功率设计
电机驱动:
电流检测用2512毫欧电阻
栅极驱动串联1206 10Ω电阻

3.3 高频高速电路

阻抗匹配电阻优先选择:

  • 0402封装(寄生电感<0.5nH)
  • 薄膜工艺(温漂±25ppm/℃)
    避免使用:
  • 绕线电阻(电感量大)
  • 1206以上大封装

四、选型常见误区与解决方案

4.1 误区分析

  1. 唯小封装论
    过度追求小型化封装(如0201/0402)导致生产良率下降。某智能手表项目统计显示,0402封装返修率是0603的3倍

  2. 忽视温升效应
    实测某5G基站PA模块中,0805电阻温升达58℃(超安全阈值),需改用1206封装并增加散热过孔

  3. 混用封装精度
    同一电路模块混用±1%和±5%精度电阻,导致信号链误差叠加。建议建立企业级封装库规范

4.2 三维热仿真实施

使用ANSYS Icepak对高功率电阻进行热分布模拟,优化PCB铜箔面积

五、前沿技术发展趋势

三维封装电阻:

  • 村田01005(0.4×0.2mm)超微型封装
  • 埋入式电阻技术(节约表面空间30%)
    智能电阻器件:
  • 集成温度传感器
  • 带电流检测接口的功率电阻
    新材料应用:
  • 石墨烯电阻(耐温>200℃)
  • 透明氧化物电阻(适用于柔性PCB)

附录:常用设计工具与资源

  • 封装库资源:
    Ultra Librarian:提供主流厂商3D模型
    SnapEDA:在线生成IPC标准封装
  • 仿真工具:
    Ansys Q3D:寄生参数提取
    Cadence Sigrity:热仿真分析
  • 行业标准文档:
    IPC-7351B 表面贴装设计标准
    MIL-PRF-55342 高可靠性电阻规范
