Civil 3D 基础——展点

一个地形点即地表上的一个三维点在我们测出平面坐标和高程后，就具有了三维坐标X、Y、Z属性。为了便于管理，通常要给这个点命名，如road01等等，特别是所测的点代表某个明显地物或地形特征点时，但对于无特殊性的地形散点，一般仅加个编号。工程测量上一般测图仅是为了计算工程量，对所测地形点顺序编号即可，如下：

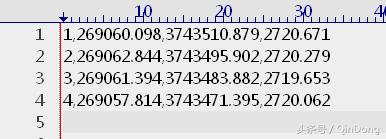

对于一序列具有点编号或称为点名及坐标X、Y、Z的地形点，可以按上图即测量上常用的南方CASS地形数据格式保存到计算机上，也可以用以上四个字段任何排列的文本文件保存，如：

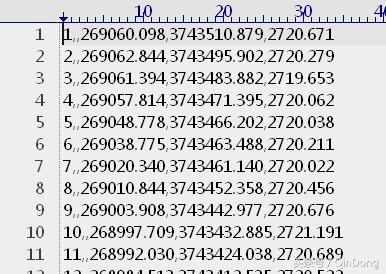

或

只要点数据文件中包含X、Y、Z这三个必要字段数据，至于排列顺序可以任意排列，在Civil 3D中展点时可以自定义导入数据点文件的格式时指定X、Y、Z在文件中所在字段位置。

要注意测量学上的X、Y与AutoCAD上的X、Y是相反的，通常测量专业上把坐标也称为N、E和高程H，N是AutoCAD的Y坐标，习惯上称为北坐标，E为AutoCAD的X坐标，也称为东坐标。

在网上有许多的Civil 3D教程或学习视频中，都没有提到将点导入到CAD图形中这一步，而是生成曲面时由引用点数据文件路径进行曲面定义。通过对计算机上的点数据文件引用进行曲面定义虽是曲面定义中最常用的一种方法，但这种方法存在很大的缺点，那就是当我们把图完成后分发给别人拷贝到其它电脑上，由于引用的数据文件路径发生变化，所生成的曲面会失效。我们习惯于象南方CASS成图那样，第一步就是把地形点导入到图形中来，再由图中的点对象来定义曲面，在以后的图形拷贝、复制分享时就只需复制一个文件即可，在其它计算机上打开图形再不需要作任何修改。

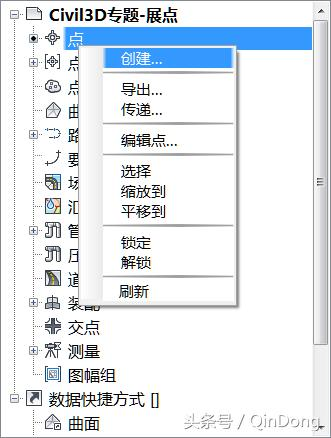

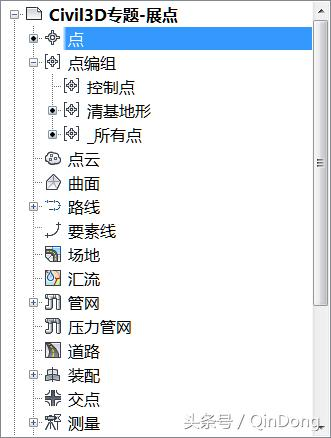

展点请先找到工具栏上的点对象,点鼠标右键：

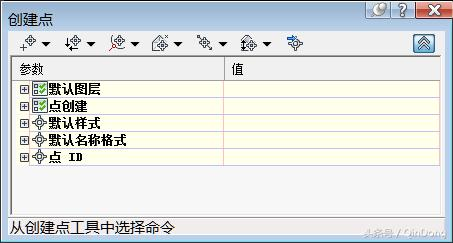

选择“创建”后弹出创建点工具栏：

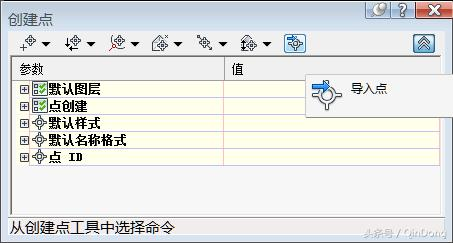

在Civil 3D中创建点的方法有以上七大类十几种方法，有兴趣的朋友可以一一去尝试，但我们今天要使用的是最后一个“导入点”按钮

在随后出现的导入点对话框中选择对应的点数据文件格式并在计算机上指定点文件路径

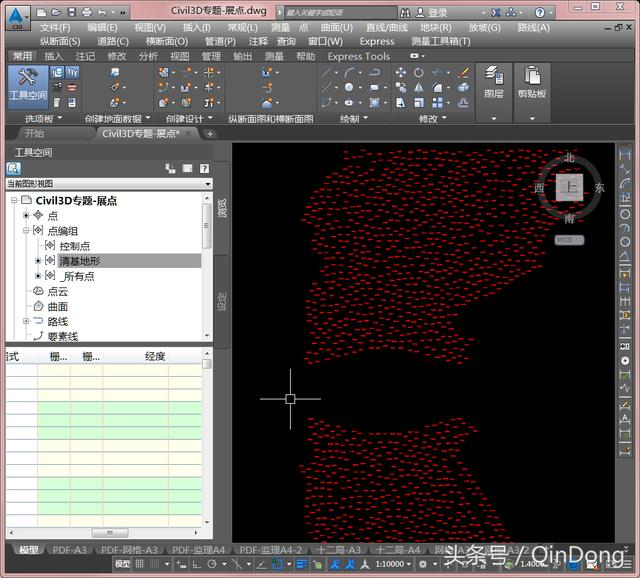

将点导入后，点就成为CAD图形的一部分，以后生成曲面（地形图）、剖横断面都在这个CAD图中进行即可

关于在Civil 3D中进行地形展点就讲到这。

未完待续，欢迎关注。
