AutoCAD Civil 3D建模常用命令

• 特征线
  • 三维多义线：3DPOLY，设置端点高程
  • 二维多义线：PLINE，设计高程(Elevation)，常用于定义水平面
• 特征点

  • 数据文件：由设计图编算CASS数据，展点、编组，由点编组定义曲面

  • CAD点对象：Point，通过Divide、Measure创建的图元对象创建曲面

  • CAD点->C3D点
    ■ 通过Point、Divide和Measure创建CAD点

    ■ 创建点工具栏第一组命令

■ 多段线顶点-自动、转换AutoCAD点

■ 改变点编组

  ● 选中生成的点

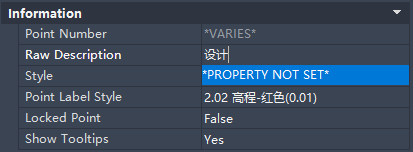

  ● 修改属性原始描述如“设计”

  ● 新建点编组

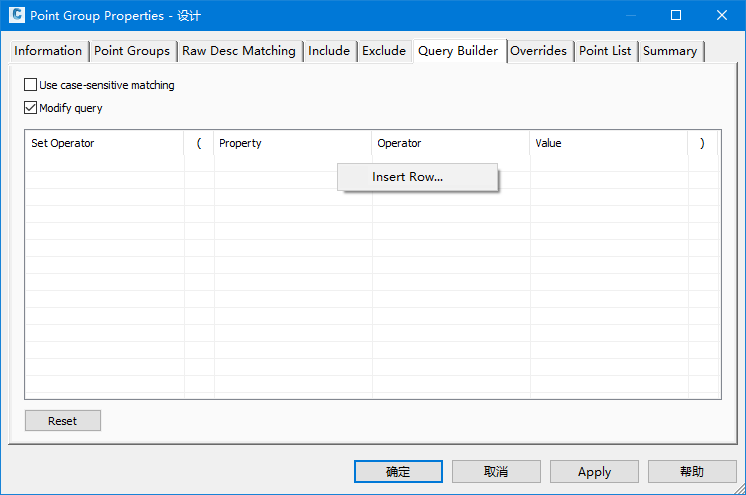

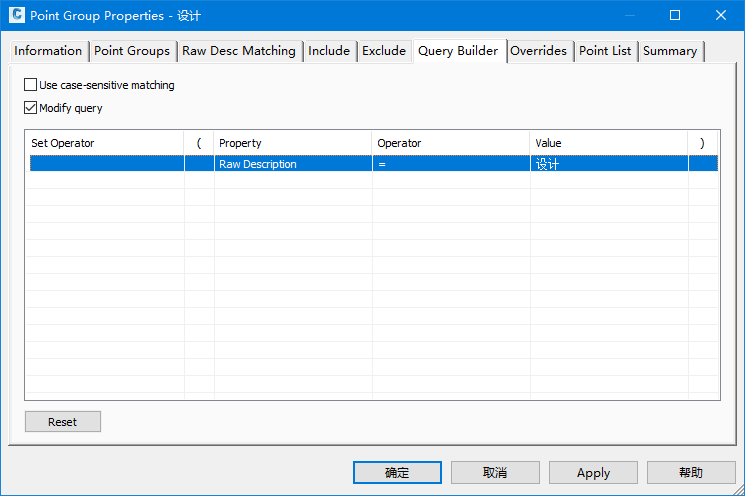

  ● 修改点编组特性（查询编译器、选中修改查询、点击插入行：原始描述=设计）

■ 新建曲面、添加点编组

• 辅助命令
  • 均分：Divide，将指定线段平分
  • 定长：Measure，按指定长度划分段
  • 点样式：ddptype
