OpenRoads Designer公路标线

最新推荐文章于 2025-04-02 23:00:56 发布
最新推荐文章于 2025-04-02 23:00:56 发布
阅读量298 收藏 1
点赞数 2
分类专栏： # 路线几何 Geometry 文章标签： 路线几何 平面几何 几何路线 标线 OpenRoads
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/hjpqindong/article/details/133926374
版权

创建2D平面标线文件

1、新建标线文件（2D种子）；

2、参考平面路线设计文件；

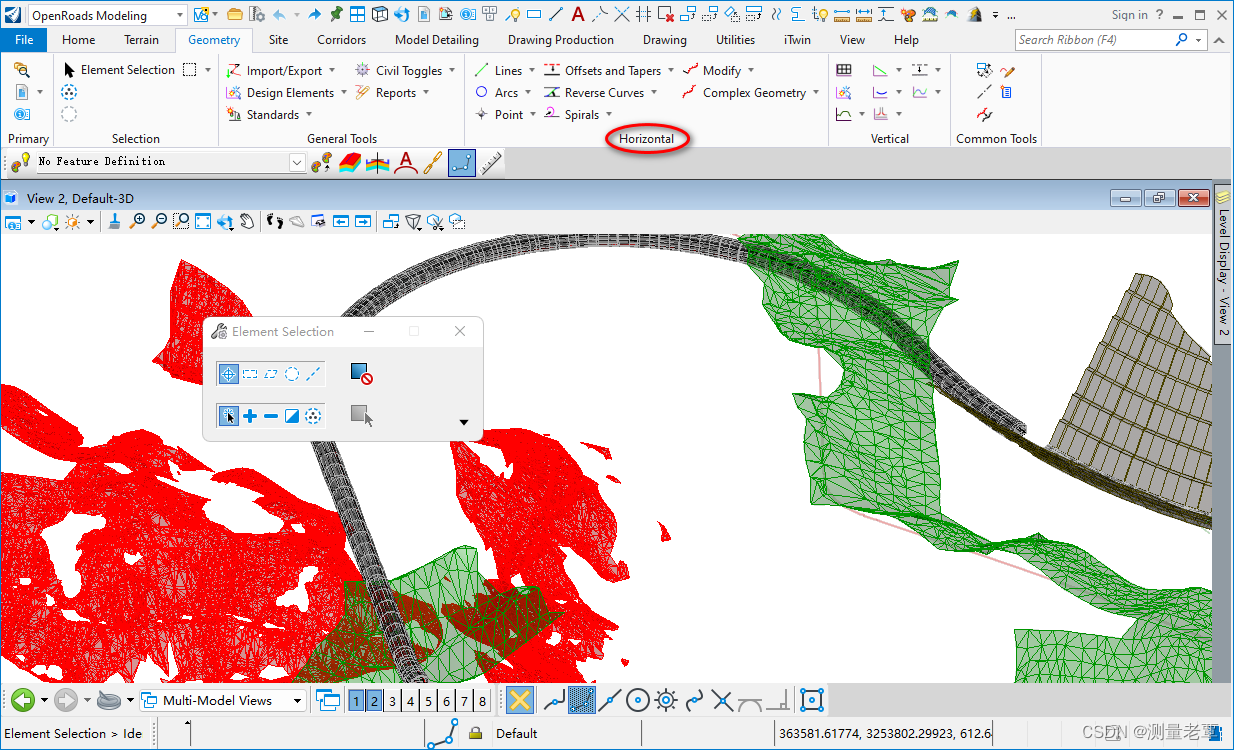

3、由平面路线平移得到路面标线：

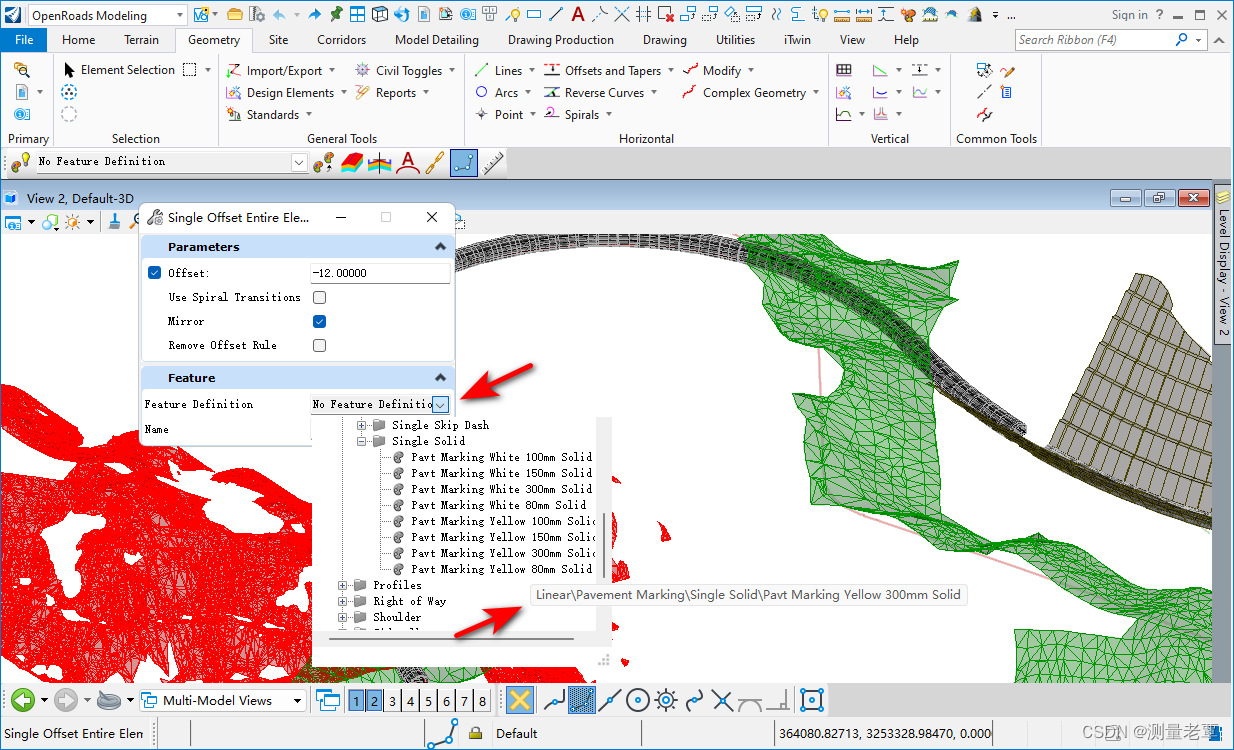

对应特征设置：

将2D平面标线压印到三维路面

1、打开三维廊道（公路）模型；

2、参考2D平面标线；

3、进入顶视图；

4、使用Stencil将2D标线印到三维模型路面：

了解本专栏 订阅专栏 解锁全文 超级会员免费看
