AutoCAD Civil 3D多期地形快速剖切横断面操作步骤

在C3D内绘图需先打开工具栏，如下图所示在1、2处打开3所在的工具栏：

一、展点

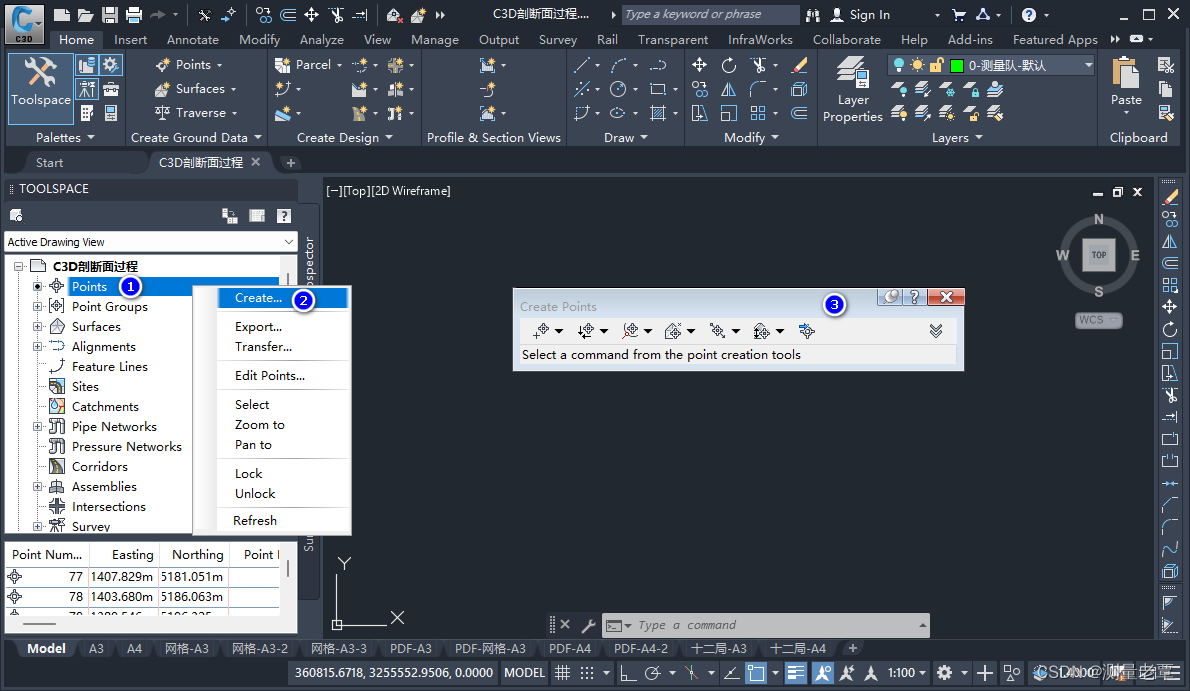

在工具栏内点（Points）（下图1处）选项上点鼠标右键弹出的菜单上点2处的创建(Create)子菜单，弹出下图3处的点创建(Create Points)工具栏：

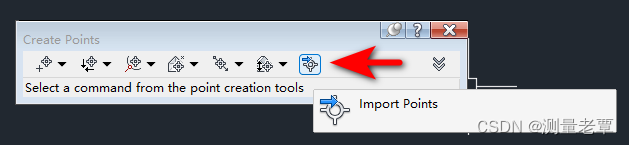

 在创建点工具栏上点最右侧的导入点(Import Points)工具：

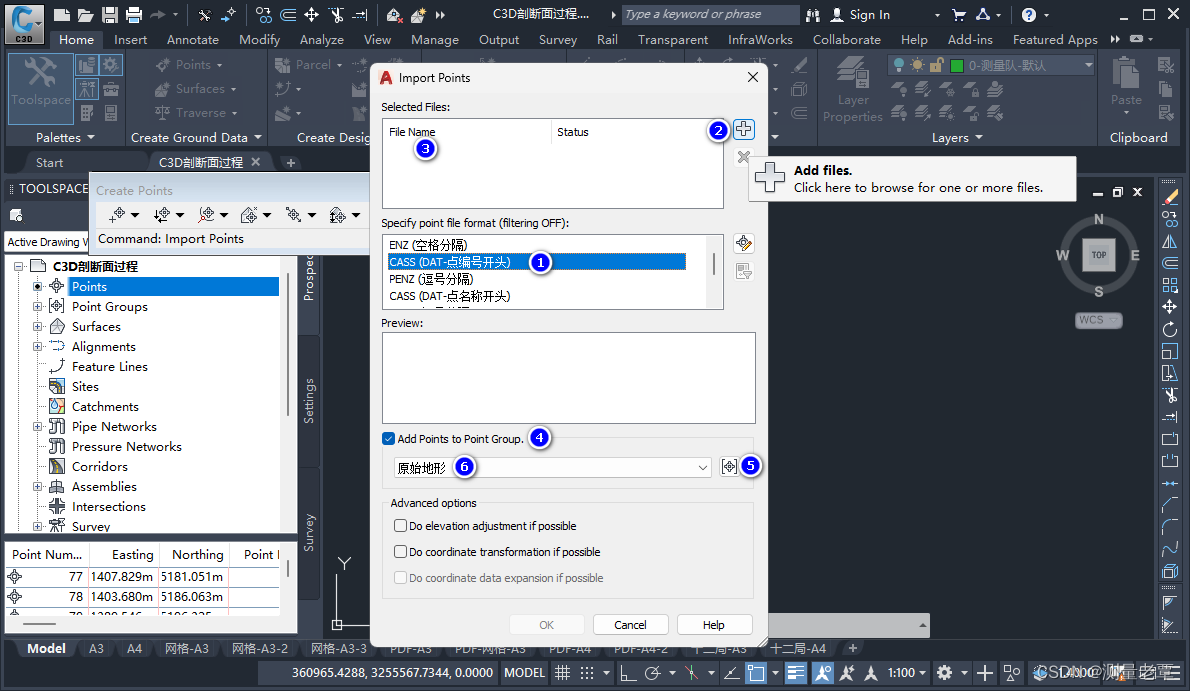

在导入点对话框内，下图中各处工具说明如下：

1、点文件格式（在模板中预定义，也可在样式属性中添加修改）；

2、添加文件（将相应格式的文件添加至列表3处以备导入）；

3、添加的准备备导入的文件列表；

4、将导入的点添加到指定点编组；

5、新建点编组；

6、文件中已存在的点编组列表。

 按以上步骤将原始地形数据导入点编组：原始地形，收方地形数据导入点编组：收方地形。

数据导入后在工具栏内的点编组中显示如下图：

二、生成曲面

C3D创建曲面是先创建一个空曲面，再指定曲面定义方式的方法来实现的。曲面的定义方式见下图列表：

常用的是以点编组（Point Groups）来定义创建曲面。网上的许多视频教程多用点文件（Points Files）来定义曲面的生成方式生成曲面，这种方式生成的曲面地形点独立于图形文件之外，适用于数据较大的情况。点文件对于图形文件的相对位置不能改变，如用点文件生成曲面后移动或删除了点文件，对应的曲面将无法更新使用。实际工作中若地形数据较小，推荐点导入点编组来定义曲面，便于图形成果分享交流。

在曲面（Surfaces）工具上生成两个曲面：原始地形图、收方地形图：

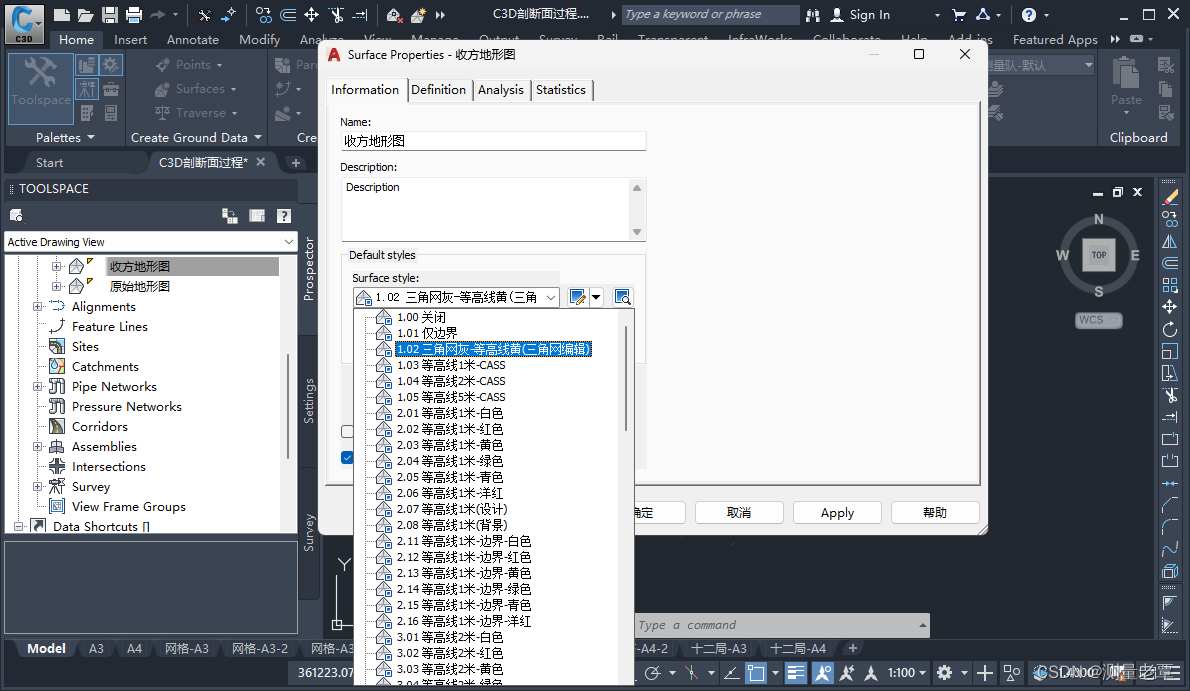

在对应的曲面定义菜单上将前面导入生成的点编组加入到曲面定义（Definition）菜单中的点编组（Points Groups）中。修改相应曲面属性，指定需要的曲面样式（模板中预定义）：

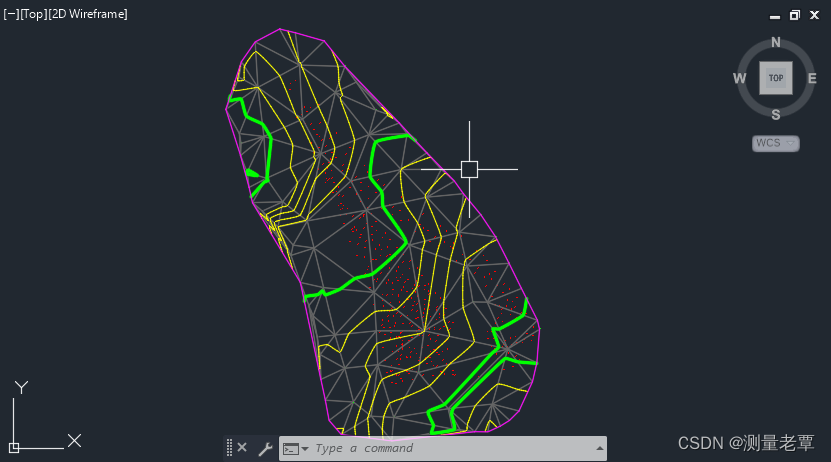

以下为原始地形曲面：

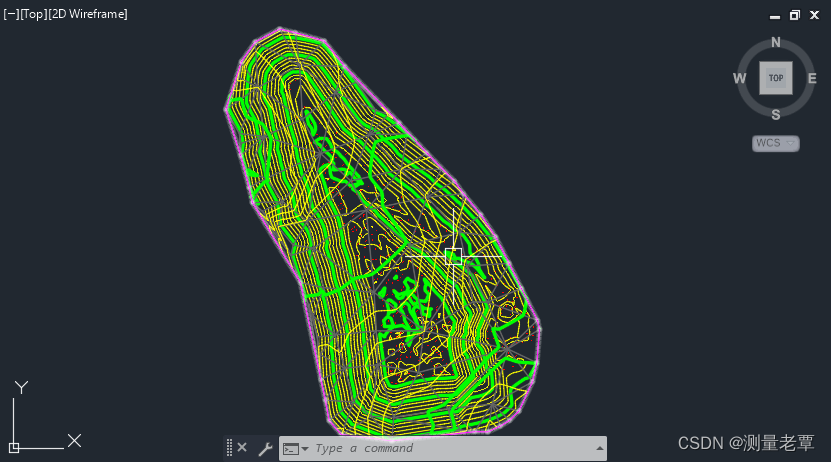

 下图为原始地形、开挖收方两期不同地形同时显示的效果：

三、布轴线、采样线（断面线）

使用多义线（CAD命令：PL）绘出轴线、按需要间距（垂直于轴线）绘出横断面布置线，再由图形对象生成路线、采样线。

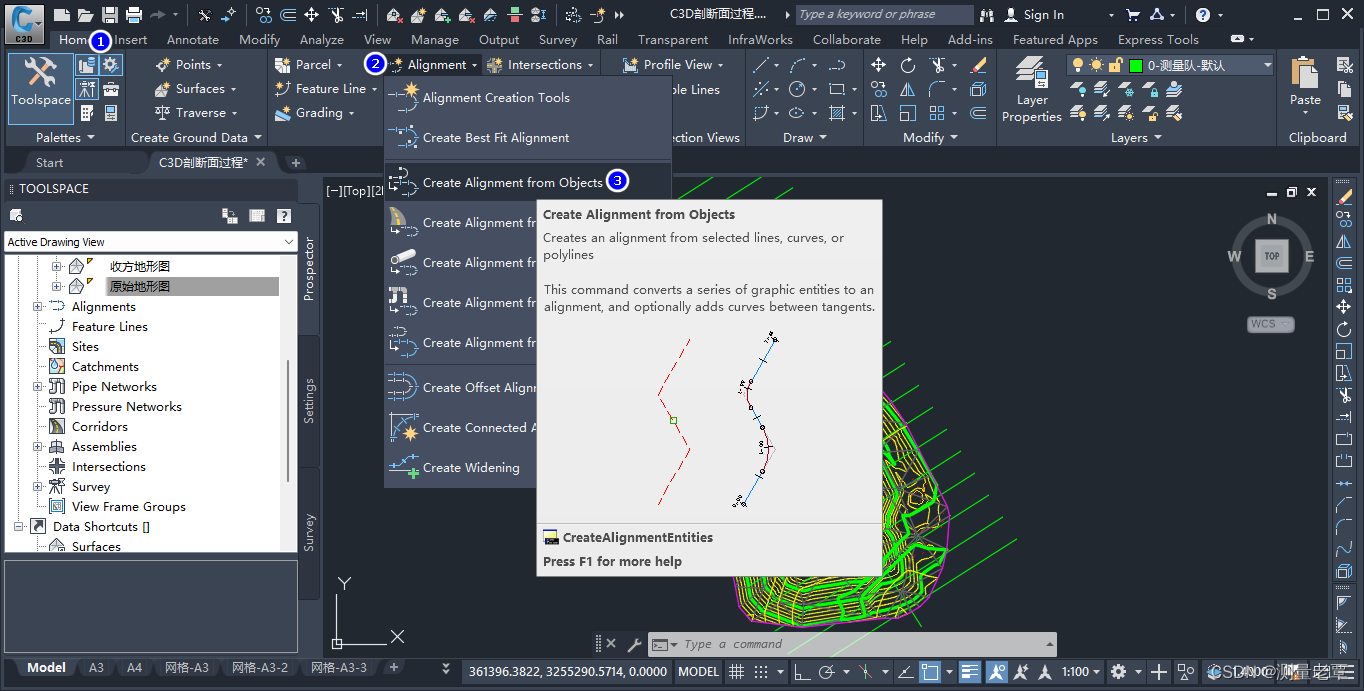

由AutoCAD图形对象生成C3D路线工具如下图：

执行时按提示选择路线对象直线（即绘出的轴线对象多义线），按定义路线的步骤设置名称、样式完成路线的创建。

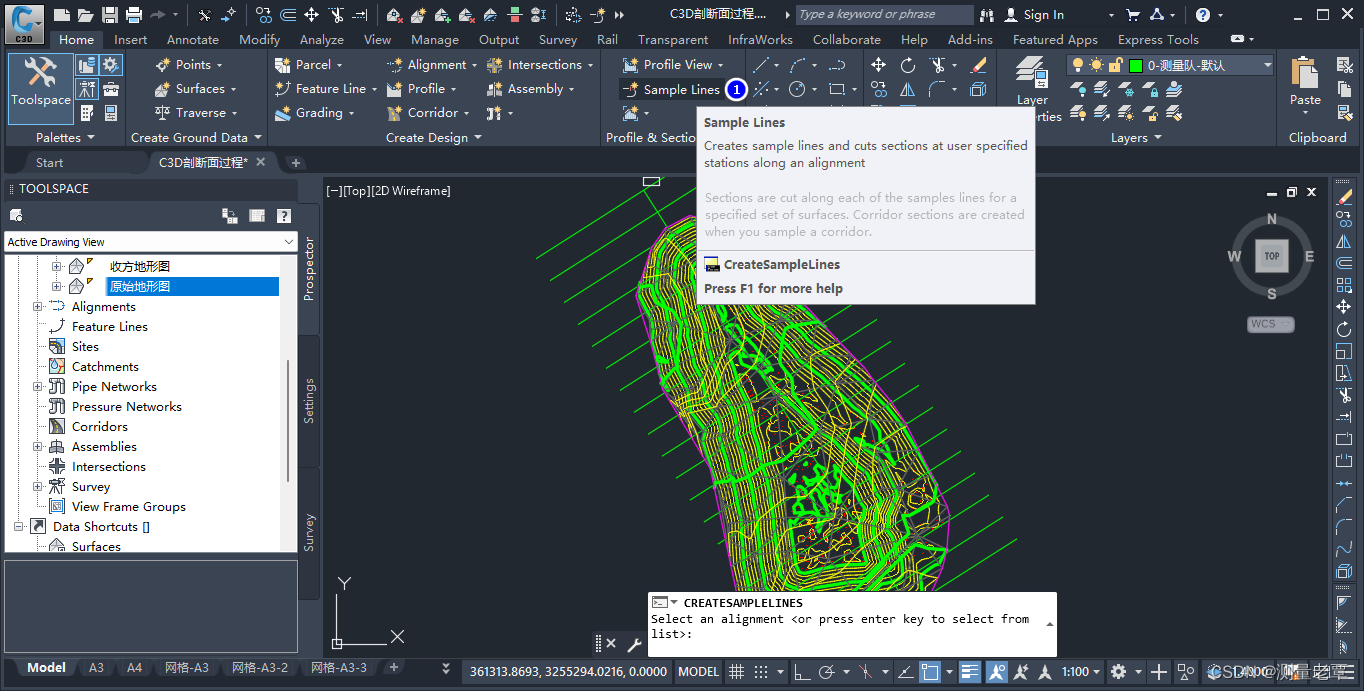

 完成路线创建后点采样线工具将布置好的断面多义线生成为采样线：

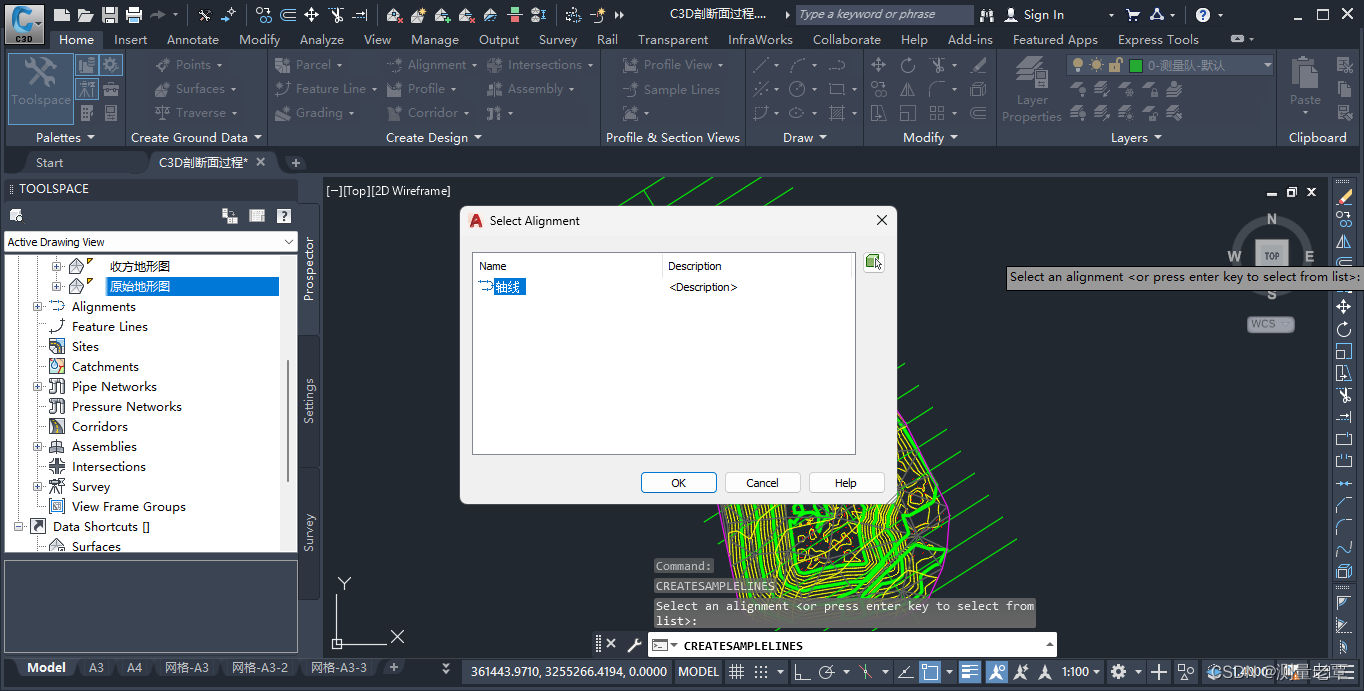

选择前面创建的路线名称（此处命名为“轴线”）：

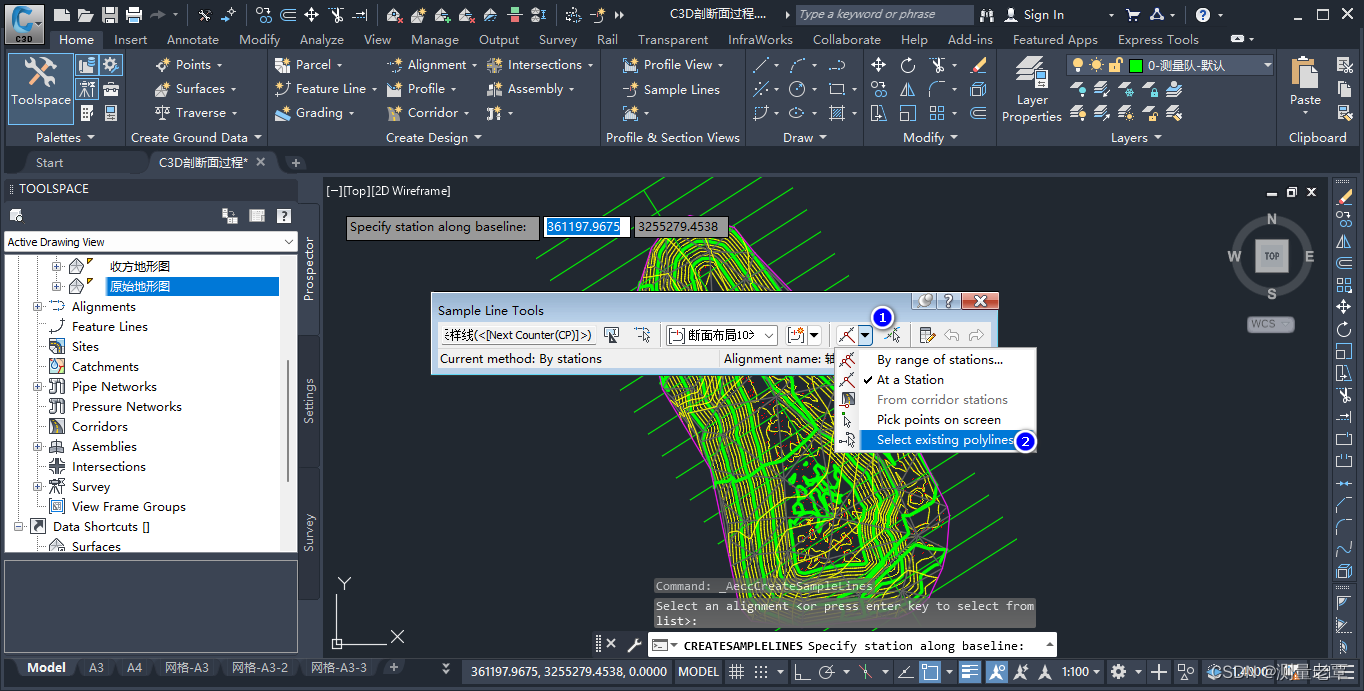

 在采样线工具栏上选择采样线创建方式为选择现有多义线（Select existing polylines）：

生成的路线、采样线如下图：

 实际显示效果与路线、采样线的设置样式有关。

四、生成断面图

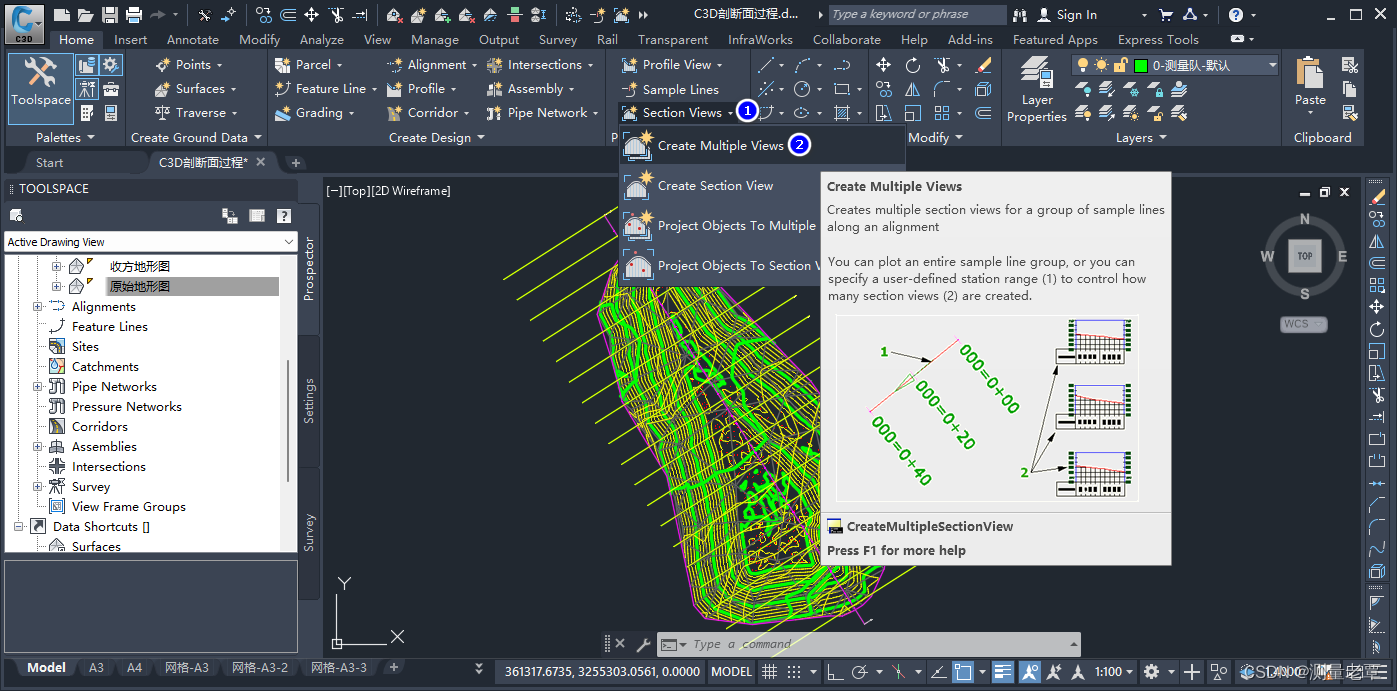

生成采样线后就可以创建并显示断面视图，可单个或一组多个创建显示横断面。创建横断面工具见下图：

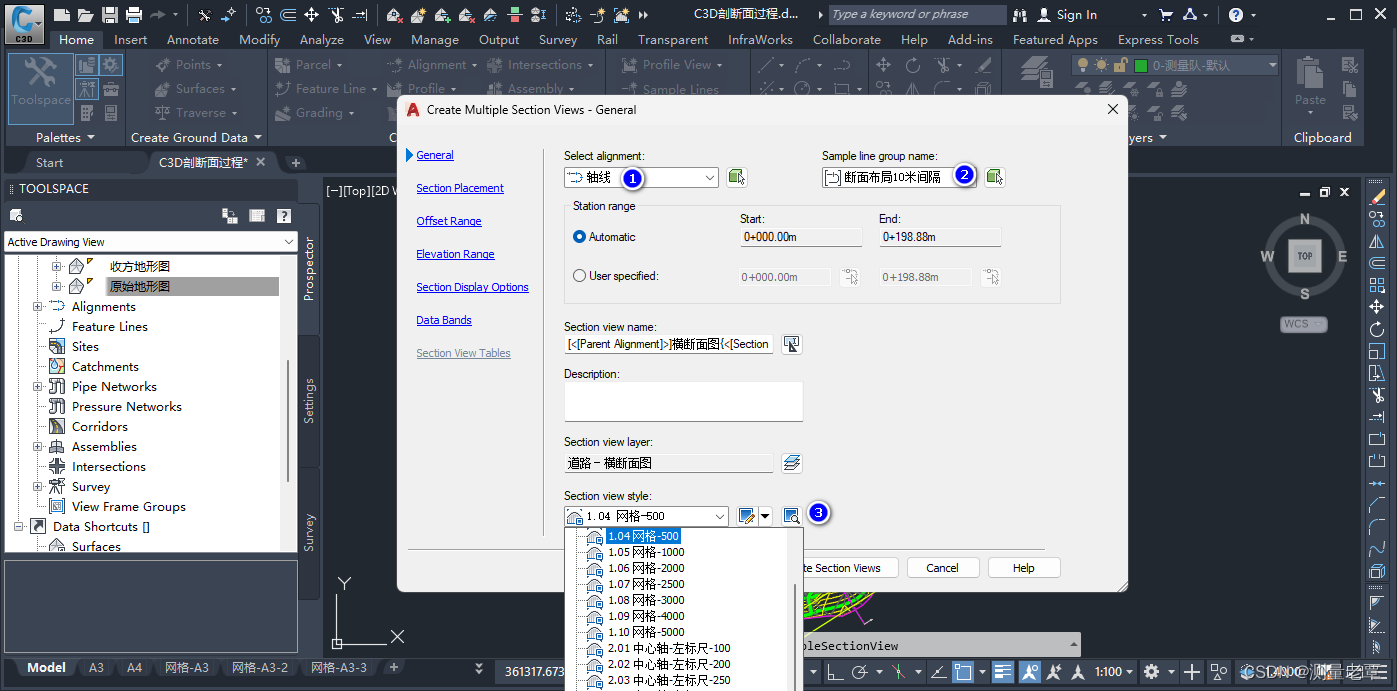

在创建横断面工具对话框上选择对应路线、采样线组以及横断面样式：

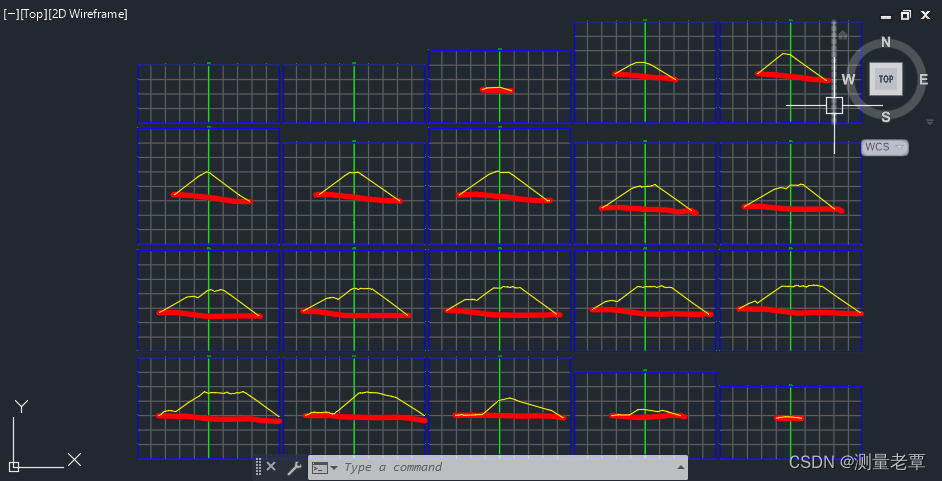

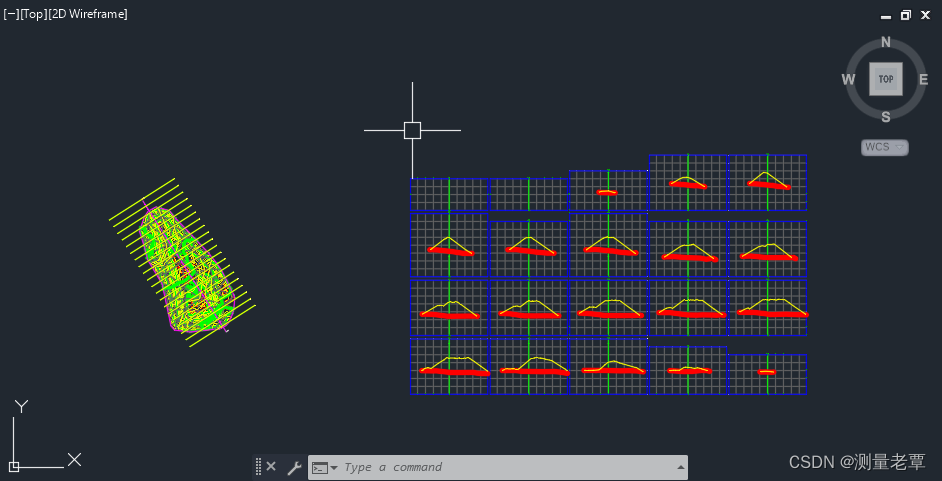

 生成如下一组横断面图：

其中横断面线的粗细、颜色，断面网格及字体字号大小均与以上工具中设置的横断面样式有关，相应样式已在模板文件中预设，创建横断面时直接选择即可。

生成的横断面组是一个整体，与对应的曲面、路线轴线、采样线长短位置动态关联，横断面线不能编辑修改，也不能对组中任意一个断面进行修改编辑操作。在曲面、路线轴线、采样线发生变化时，断面组中的断面线会动态自动改变更新。

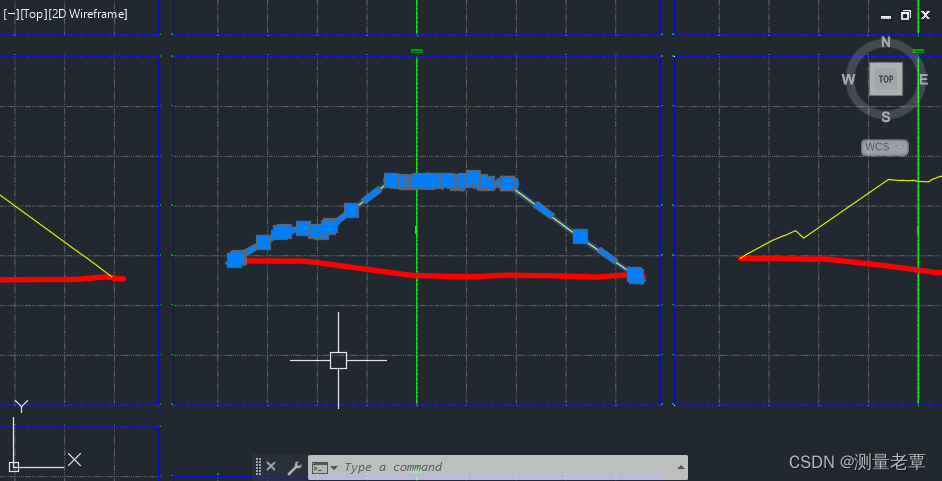

在实际工作中，由于测量地形时并不完美，以致于需在横断面图上对断面线进行调整、修改，这时就需要能手动编辑修改断面图组中的单个横断面图，使断面图与曲面等脱离关联。

将断面图组分解成单个可编辑的横断面，只需对断面图组进行两次炸开操作即可。即从左上至右下框选住整个横断面组，执行炸开（快捷键X）操作，再重复操作一次，横断面组就分解成了CAD图形对象。
