MicroStation极坐标绘图及度、分、秒输入格式

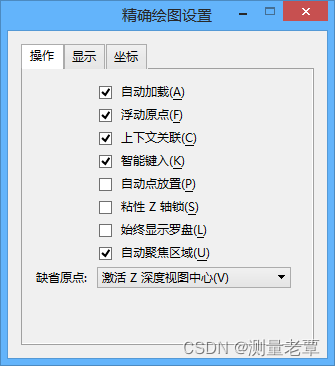

精确绘图设置

自动聚焦区域：（仅极坐标）如果打开，则 <A> 和 <D> 精确绘图快捷键将焦点设置为所选区域并锁定当前值。
如果关闭，则 <A> 和 <D> 精确绘图快捷键将锁定当前值而不影响焦点。

直角坐标、极坐标切换

精确绘图快捷键“M”可在直角坐标和极坐标间切换。 CE版的空格为唤出快捷菜单，不再是坐标系切换快捷键。

角度的格式

双点分隔

MicorStation中的角度可以用两个点分隔度分秒，比如108°36'25"可以如下格式输入“108..36..25”，在每次输入第二个点后会变成“：”，输入回车即可：

冒号分隔

角度可以用冒号分隔度分秒，如**10°23'45"**可以输入“10:23:45”：

度分秒符号分隔

度分秒符号分隔格式：度符号为上角符号^，分为单引号'，秒为双引号"，如**108°36'25"**可以输为：“**108^36'25"**”，该格式为多数软件采用的通用格式。

分号及单引号、双引号分隔

度分秒也可用分号;、单引号'、双引号"进行度、分、秒的分隔符，比如**10°23'45"**可以输入“10;23'45"”，在输入度后的分号时会自动变为度符号。参见:DD-MM-SS Keyins

角度起始边

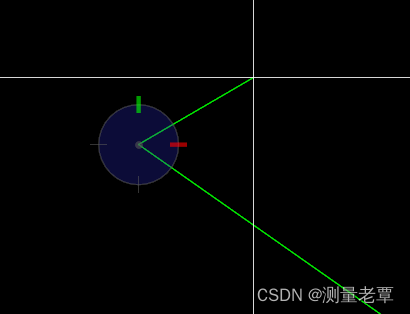

要以某条边为角度旋转起始边进行极坐标绘图，需要使用精确绘图快捷键“R、E”将绘图小平面的坐标轴与起始边对齐，再输入角度与距离绘出下一点：

输入快捷键“R、E”将绘图小平面与起始边对齐：

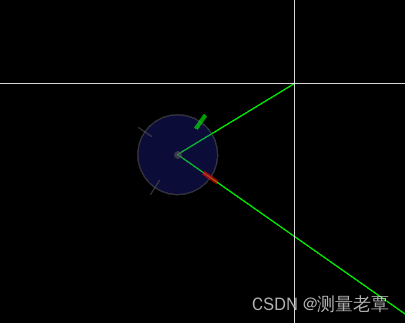

快捷键“R、E”将就近使用坐标轴与元素对齐，因此如果是绘图小平面的Y轴（带绿色横杆）与元素对齐的，还需要使用“R、Z”将绘图小平面沿Z轴旋转90度使得X轴（角度起始轴,带红色横杆）与起边元素重合为止。
