MicroStation坐标标注（Label Coordinate）工具简介

最新推荐文章于 2024-07-22 11:24:59 发布
最新推荐文章于 2024-07-22 11:24:59 发布
阅读量796 收藏 13
点赞数 11
分类专栏： # 2D 基础 ACS AccuDraw View MicroStation 文章标签： 坐标 标注
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/hjpqindong/article/details/134658634
版权

对元素上的某个点进行对应坐标标注时，可以使用Label Coordinate工具。调用位置是MicroStation主菜单的Tools>Dimensions>XYZ Text>Label Coordinate, 然后选择需要标注的点即可。

也可以直接输入Key-in命令：Label Point 来调用此工具

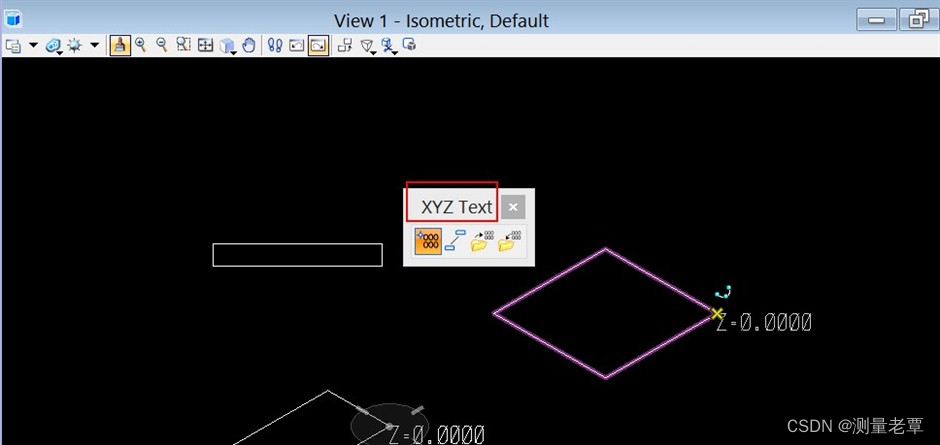

如果只想标注Z坐标值，则先输入Key-in命令：label hidexy on，然后再使用该工具，即可如下图所示只标注Z坐标的值。
