AutoCAD多页图纸页码快速编码方法

AutoCAD出图前要按比例添加图框，通常图框内都会对图纸添加页码，比如当前是第几页，总共多少页等。

图纸页数少时手动添加修改倒还可以，但当图纸多达几十上百页，手动调整设置页码也将是非常浪费时间的。现介绍多页图纸图框快速编码的方法，不管多少页，都可快速设定。

一、图框设置

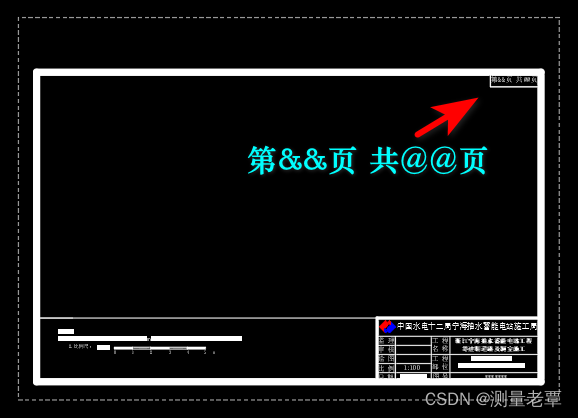

在布置图框前，需先将图框上的页码设置为“第&&页、共@@页”，其中&&和@@可根据自己喜好任意设定，前提是便于后续替换时不至于与图中文本混淆。

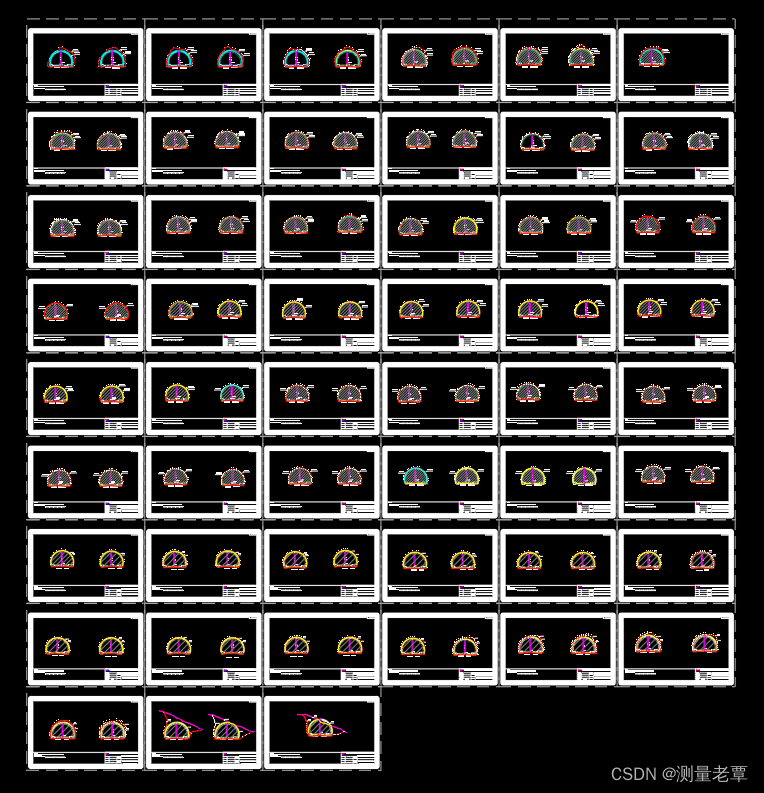

使用以上图框对图纸添加图框，按从左至右、从上至下矩阵形布局。

 二、图框编码

1、当前图纸页码&&

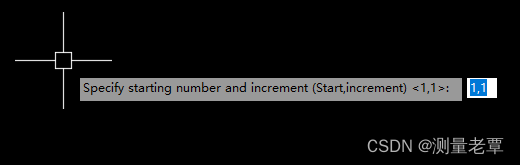

使用AutoCAD命令TCOUNT，将图框中页码占位符&&按从左至右、从上至下顺序编号。使用QSELECT快速选择按层选中所有页码文字（“第&&页 共@@页”所在的图层）（注意用鼠标全选 或框选可能会导致排序方向错误，请使用QSELECT选择所有文字对象并清除不参与编码的部分后再执行TCOUNT），执行tcount命令，起始数字和增量均为1（默认为：1,1），顺序选Y，方式按查找与替换：



输入查找的字串“&&”，回车完成，此时所有图框中图纸页码均已按顺序编排好。

2、总页码@@

使用AutoCAD的查找命令FIND，将图中所有@@字串替换成最后一个图框上的图纸页码即可。

3、修改编码

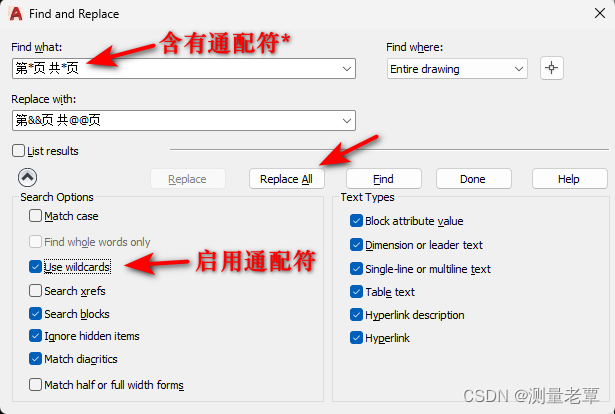

对于设置过页码但编码不正确或乱码的一系列图框，可使用查找FIND命令，将所有页码替换成“第&&页 共@@页”后再按上述方法重新编码，查找时需要设置启用通配符：
