AutoCAD Civil 3D坐标几何(COGO)输入

坐标几何命令：mapcogo

技巧：输入PLine命令后可以通过输入'ZD(方位角、距离)等命令使用坐标几何命令定点。

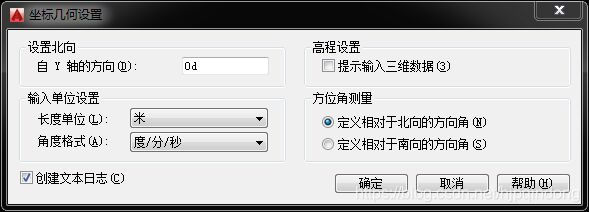

坐标几何输入里的距离单位由英尺设置为米需在坐标几何设置对话框里设置：

坐标几何设置对话框命令：mapcgsetup

在创建对象时可使用坐标几何输入命令来输入准确的几何图形。例如，可以使用法律文档或勘测数据创建地块边界。

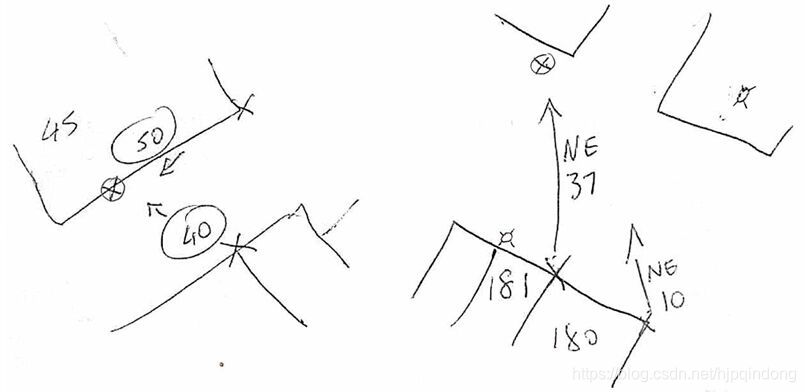

将绘制典型场地，显示由距离-距离（左）和方向角-方向角（右）定义的点。

可以通过“坐标几何输入”对话框访问坐标几何命令。在功能区以及“任务窗格”“勘测”选项卡的工具栏上，都可以打开“坐标几何输入”对话框。也可以在命令提示下输入 ‘mapcogo，以“透明”方式（同时还有其他命令正在运行）输入坐标几何数据。

例如，启动“多段线”(PLINE) 命令。当系统提示指定多段线的下一个点时，输入 ‘mapcogo。将显示“坐标几何输入”对话框。选择一个坐标几何程序，并输入坐标几何数据以计算新点。完成指定点时，“多段线”命令将提示用户输入下一个点。可以按常规方式输入点，也可以启动另一个透明命令来指定点。

注：

仍然可以通过键入单引号 (‘) 和命令名 (AD、BB、BD、DD、DDIST、ZD) 以“透明”方式访问大多数坐标几何命令。但“正交/偏移”和“反演报告”这两个命令只能从“坐标几何输入”对话框中访问。

使用坐标几何指定点时，启用节点对象捕捉很有帮助。节点对象捕捉可以让您在图形窗口中捕捉到点对象，这让选择点变得更加容易。
