桥接VLAN

桥接VLAN

桥接vlan的作用：连接DHCP同一个LAN口的AP设备，如果不通过桥接VLAN，其通过AP接入的无线设备，只能拿到对应该LAN口的IP地址，即使同一个AP下有不同的ssid，也只会拿到该LAN口的IP，这样的情况会限制无线客户端的接入数量，最多有255-2个无线设备接入（网络地址和广播地址不参与地址分配），因此要用到桥接VLAN。在桥接VLAN中，在对应的SSID中，可以拿到所设置的桥接VLAN中IP，不仅仅是AP所连的LAN口IP。

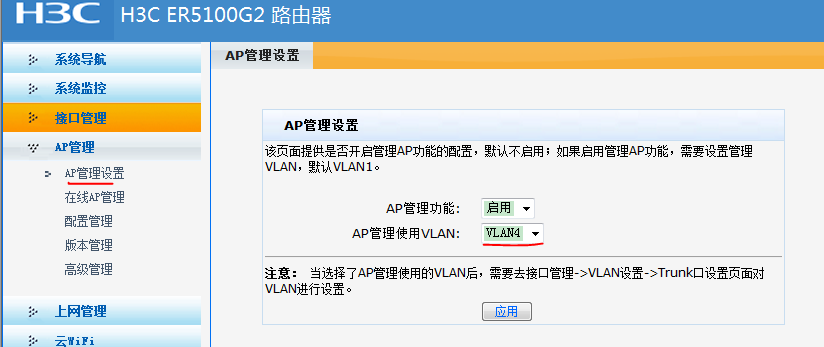

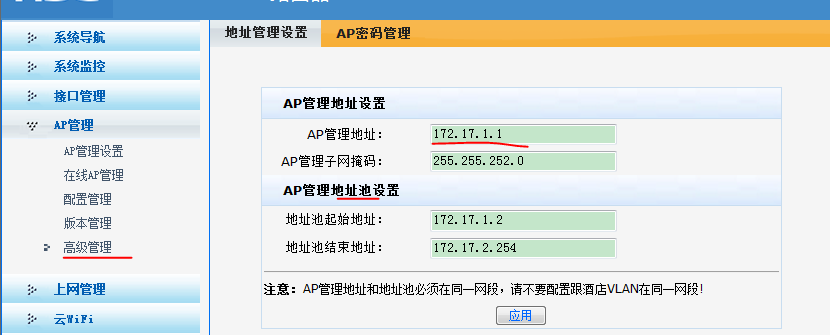

AP页面ssid设置的桥接vlan为vlan5；通过vlan4管理AP，相当于在vlan4中，重新起了一个DHCP server，其IP为172网段，地址池可以自己配，如下图（如果不通过桥接vlan，无线设备只能拿到vlan4中的IP）；37、43、41端口都处于vlan5同一个vlan中。

AP在桥接vlan时，上行，能够将收到的无线设备的报文打上桥接vlan的tag，这里会打上tag5；下行，能够去掉桥接vlan的tag，这里会去掉vlan5的tag。

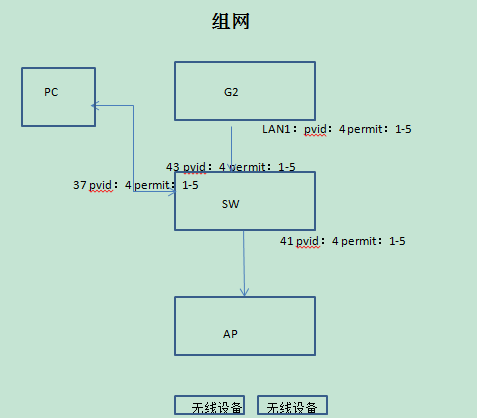

配置各端口的前提是：

1.      PC要和G2通；

上行：PC出来的报文不带tag，37端口为其打上tag4，到达43端口，允许通过，出43端口时，为其剥掉tag4，到达LAN1口，为其打上tag4,PC可以拿到vlan4网段的地址；

下行：出LAN1，剥掉tag4，到达43端口，打上tag4，到达37端口，允许通过，出37端口，剥掉tag4,到达PC时，无tag。上下行均通。

2.      PC要和AP通；

上行：PC出来的报文不带tag，37端口为其打上tag4，到达41端口，允许通过，出41端口时，为其剥掉tag4，到达AP；下行：从AP出来的报文，不带tag，到达41端口为其打上tag4，达到37端口，允许通过，出37端口时，剥掉tag4，最终到达PC的为不带tag的报文。上下行均通。

3.      AP 要和G2通。

AP要上线，是通过AP和G2之间的CAPWAP通道，AP要获取G2分配的地址时，APvlan1和vlan3999循环交替发送DHCP discover报文，二者的区别是，vlan1不带tag，vlan3999带tag3999。上行：AP DHCP discover报文为vlan1发送时。不带tag，到达41端口，为其打上tag4，到达43端口，允许通过，出43端口时，剥掉tag4，到达LAN1口，为其打上tag4，拿到在vlan4中起的另一个DHCPserver提供的172网段的IP；下行：出LAN1口时，去掉tag4，到达43口，打上tag4，到达41端口，允许通过，出41端口时，去掉tag4，到达AP，不带tag。上下行均通。

4.      无线设备与G2通。

上行：无线设备发出的报文不带tag，到达AP时，由于设置了桥接vlan，AP为其打上tag5，到达41端口，允许通过，仍然带着tag5，到达43端口，允许通过，仍然带着tag5，到达LAN1口，允许通过，从vlan5中获取IP地址。下行：从LAN1口发出，到达43端口，允许通过，到达41端口，允许通过，仍然带着tag5，达到AP，AP由于设置了桥接vlan，会为其剥掉tag5，最终到达无线设备的报文不带tag。上下行均通。

注：AP上配置桥接vlan时，上行可以为报文打上对应的tag，下行，可以为报文剥去对应的tag。
