学习笔记 | VVC帧间预测 | AMVR

AMVR技术要点请参考VVC标准文档，本文仅记录学习过程。

1) 功能理解

H266 亮度MV默认采用 1/4 像素精度(内部计算时采用1/16像素精度)，而AMVR就是对每个cu依次按照整像素、4倍像素、半像素的精度进行ME，再预测计算RDCost，并取最优结果。

• ME时得到的MV需要按照精度进行缩放，然后再存储。
• ME的一般过程是 整像素搜索 -> 1/2像素搜索 -> 1/4像素搜索。

2）VTM代码(在VTM9基础上有所改动)

在xCheckRDCostInterIMV()函数中，通过 cu.imv 标识当前采用的是何种像素精度。

对于Normal AMVP模式，处理流程如下：

• 先计算亮度的 1/4 和 整像素 MVD的RDCost，分别标记为 bestNoImvCost 和 bestIntPelCost
• 两者比较之后，再决定是否要做 4倍像素的RDCost
  • 如果1/4像素精度的RDCost 远小于 整像素的RDCost，就直接跳过4倍像素精度的检查；说明MVD比较精细
  • VTM中是 bestIntPelCost > 1.06 * bestNoImvCost
• 如果整像素MVD的RDCost 明显大于之前的最佳RDCost，那么就直接跳过 1/2 像素的检查
  • 因为如果整像素的cost远大于最优cost，那么最优结果要么是1/4像素，要么是4倍像素；说明MVD要么很精细，要么很粗糙，两个极端。
  • VTM中是 bestIntPelCost > 1.25 * bestCost

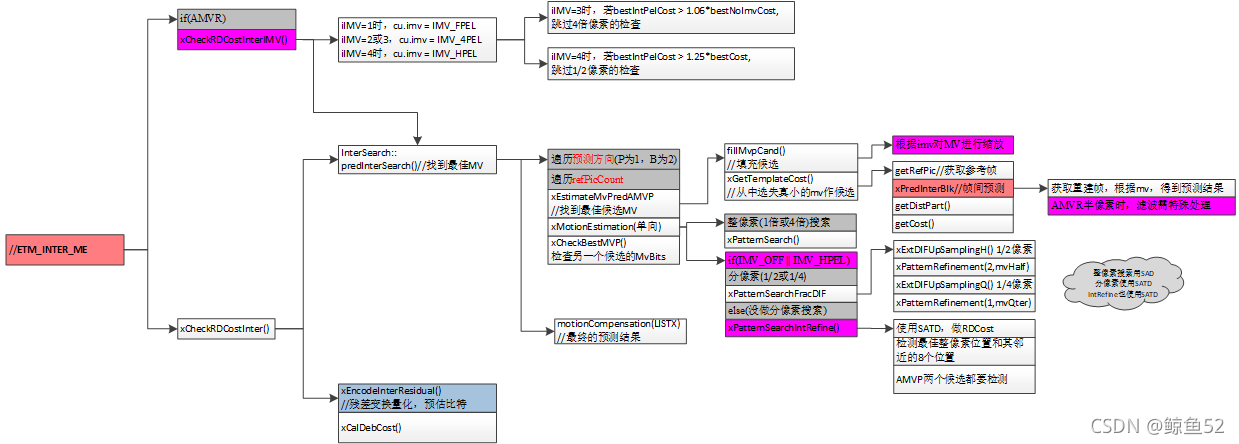

代码流程图如下

3）直观感受

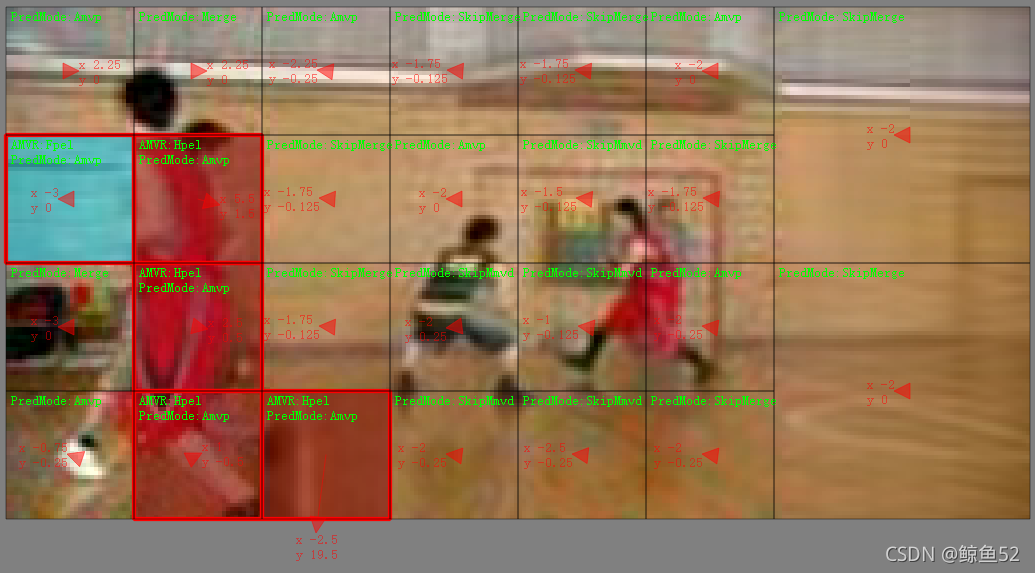

用工具分析一段使用AMVR工具的码流，图像中每个CU的预测模式、AMVR模式和MV0信息见下图。

其中红色方框内的几个CU分别使用了整像素精度(Fpel)和1/2像素精度(Hpel)，其余默认采用1/4像素精度。
