Intel x86 cache 层次

overview

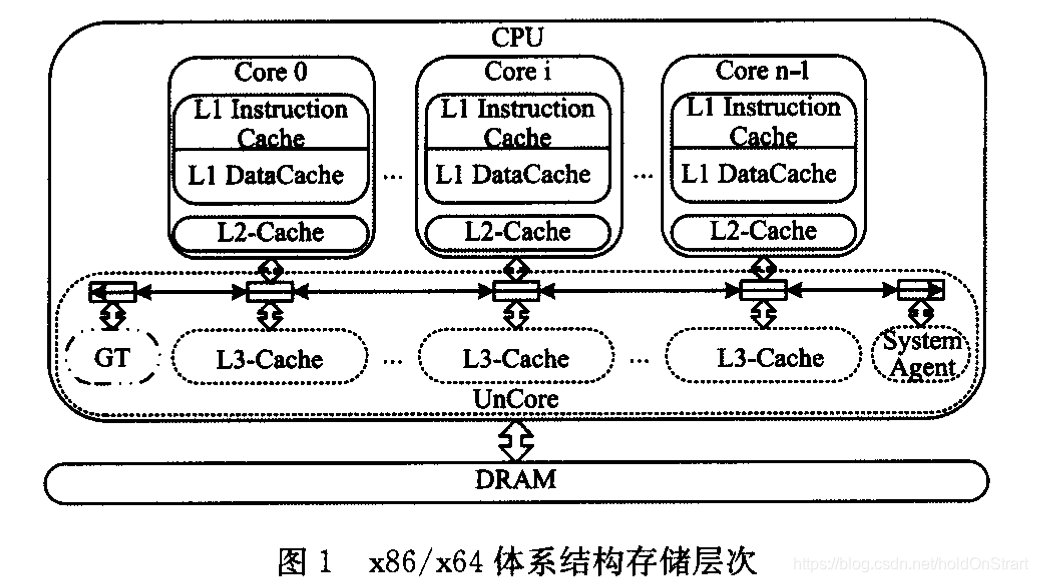

L1Dcache、L1Icache、L2cache，LLC(last level cache)多个处理器核集成到同一个CPU芯片上，增加访存带宽.

cache 结构

cache 没有独立的编程空间，是内存的一个子集。cache 单元在不同时刻存储不同内存单元。所以需要一种机制区分某个cache单元当前存储的是哪个内存单元的内容。所以，cache的每一个单元既要存储数据，又要存储该数据的内存地址和在cache中的状态。存储器只要存储数据用地址就可以直接索引内存单元。为每个字节记录地址效率太低，cache存储的数据以cache块为单位，一般为32字节或64字节，同时cache块保存它的地址，就是cache标签(tag)，cache块记录状态(state)，就是该块是否有效，有没有被改写。
内存中的块如何放到cache中，有3种映射方式，全相联，实现简单但效率不高，直接相联，实现复杂，效率高，组相联是二者的折中，n路组相联就是全相联，1路组相连就是直接相联。
