德思特数字化仪板卡助力皮肤癌诊断

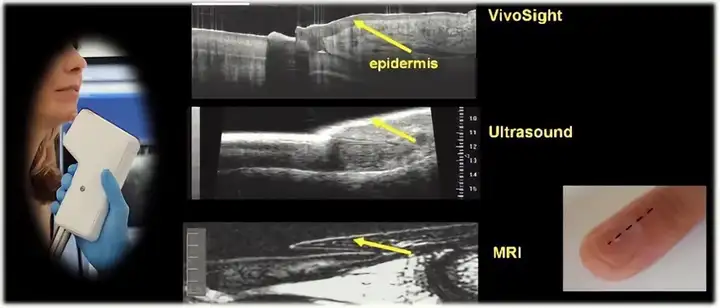

VivoSight® OCT扫描仪使用扫频源光学相干断层扫描（SS-OCT）技术对皮肤进行横截面成像，这是辅助诊断、治疗皮肤癌及其他皮肤疾病的重要新工具。生成图像虽然类似于超声波，但实际使用的是红外光，红外光能提供更高的分辨率（优于10um），代价是深度会较浅（仅限于2mm）。临床医生一般会使用一个手持式的拖线探头贴在患者皮肤上扫描。

一、案例用户

Michelson Diagnostics公司是一家总部位于英国的独立公司，开发和营销基于独特光学成像技术的高创新产品。Michelson Diagnostics公司拥有开发、营销和支持高科技产品的丰富经验，管理层由癌症研究领域的领军人物提供咨询。

二、应用细节

VivoSight® OCT扫描仪是一种先进的激光成像技术，可以产生深度达2mm的皮肤高清图像。该系统专门针对皮肤科开发，以帮助医生临床诊断和治疗一系列常见的皮肤癌和其他疾病。图像有助于识别诊断上重要的特征，而无需进行活检。

每次激光都会在皮肤上的一条线上扫掠探测。光线从组织内的不同深度散射回来，其强度取决于折射率的变化。收集到的光线与干涉仪中的参考光束结合，最终结果被检测并数字化。

在这个案例，用户实现的OCT系统同时使用四个干涉仪通道，以增加焦点深度和改善对比度，每个光束的聚焦比使用单光束时更窄，而这需要使用了四通道的数模转换器。为了更低的延迟，以便显示的图像与医生的手部移动保持同步，每个帧的原始数据在捕获的同时进行传输和处理。

OCT系统使用4个干涉仪通道，以增加焦深并改善对比度

三、案例需求

● 4个高分辨率同步A/D通道

● 采样率在13 MS/s和17 MS/s之间

● 可快速进行多段记录

● FIFO数据通过连续数据流传输至PC

● 在.NET框架中用C#编程

四、德思特解决方案

在经过多轮测试后，Michelson最终决定选择德思特TS-M2i系列数字化仪板卡，该板卡具有4个通道，14位分辨率和20 MS/s采样率，该型号具有较高的性价比，集成度高（4个采集通道仅占用一个PCIe插槽），且噪声控制良好。当时的型号目前已经推出了迭代更新，对应型号为德思特TS-M2p.5922，它在提供相同20 MS/s采样率的情况下，能提供更高的精度（16位分辨率）和更短的板卡长度，允许客户进一步缩小机箱尺寸。

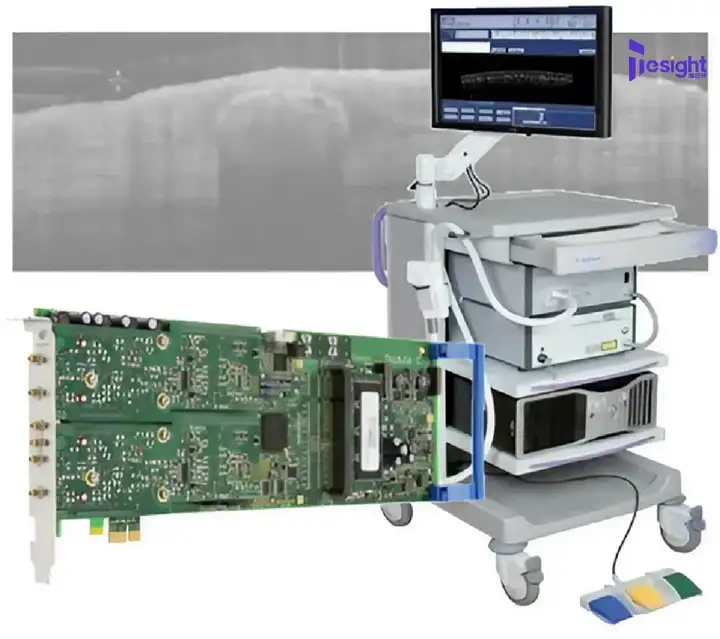

这张数字化仪板卡会安装在标准的x86台式PC机箱当中，与激光干涉仪、探测器以及相关电源配套结合使用。机箱和所有的这些模块都安放在顶部固定有液晶屏的推车上，医护人员可以轻松查看患者检查时的实时扫描结果图像。

使用该数字化仪板卡的VivoSight扫描系统，目前已经批量生产和交付使用。
