本文深入探讨了数据库中实现连接查询的三种核心算法：嵌套循环连接、哈希连接及排序合并连接，分析了各算法的工作原理、优缺点及适用场景。
An SQL query walks into a bar and sees two tables. He walks up to them and asks ‘Can I join you?’
一个 SQL 查询走进酒吧看到两张桌子（table），走到它们面前问“我可以和你们坐在一起（join）吗？”😜
SQL 连接查询（JOIN）可以同时获取多个表中的关联数据。例如，查看某个完整的订单数据时，可能需要从产品表、用户表、用户订单表、以及订单明细表中获取相关的信息。
不过，今天我们要讨论的是数据库内部如何利用算法实现连接查询。通常实现连接查询的算法有三种：Nested Loop Join、Hash Join 以及 Sort Merge Join。本文涉及到的数据库包括 MySQL、Oracle、SQL Server、PostgreSQL 以及 SQLite，首先给出结论：
| Join 实现算法 | MySQL | Oracle | SQL Server | PostgreSQL | SQLite |
|---|---|---|---|---|---|
| Nested Loop Join | ✔️ | ✔️ | ✔️ | ✔️ | ✔️ |
| Hash Join | ✔️ | ✔️ | ✔️ | ✔️ | ❌ |
| Sort Merge Join | ❌ | ✔️ | ✔️ | ✔️ | ❌ |
📝关于各种内、外连接的查询方式和语法可以参考这篇文章。
接下来针对三种算法进行具体的分析。
嵌套循环连接

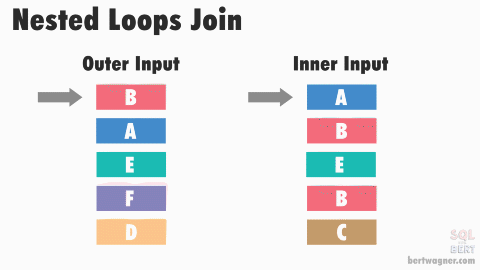

嵌套循环连接（Nested Loop Join）是一种最基本的连接实现算法。它先从外部表（驱动表）中获取满足条件的数据，然后为每一行数据遍历一次内部表（被驱动表），获取所有匹配的数据。下图演示了嵌套循环连接的执行过程（图片来源于bertwagner）：
Nested Loop Join 类似于编程语言中的嵌套 for 循环；当然，数据库在实现时会进行各种优化，例如通过索引提高扫描速度。
我们可以通过执行计划查看 JOIN 的实现方式，先看 MySQL 中的以下示例（示例表来自这里）：
-- MySQL
explain analyze
select e.first_name,e.last_name,e.salary,d.department_name
from employees e
join departments d on (e.department_id = d.department_id)
where d.department_name = 'IT';
-> Nested loop inner join (cost=7.38 rows=24) (actual time=0.080..0.102 rows=5 loops=1)
-> Filter: (d.department_name = 'IT') (cost=2.95 rows=3) (actual time=0.043..0.061 rows=1 loops=1)
-> Table scan on d (cost=2.95 rows=27) (actual time=0.036..0.050 rows=27 loops=1)
-> Index lookup on e using emp_department_ix (department_id=d.department_id) (cost=1.08 rows=9) (actual time=0.035..0.038 rows=5 loops=1)
对于以上查询，MySQL 选择了使用 Nested loop inner join 算法；departments 是驱动表，循环 1 次返回 1 行数据；employees 是被驱动表，使用索引进行遍历，然后回表查找表中的数据，循环了 1 次（因为 departments 返回了 1 条记录）。实际上 MySQL 对这个嵌套循环连接进行了优化，采用的是 Index Nested Loop Join 算法，在内层循环中扫描索引 emp_department_ix 而不是数据表，从而提高效率。
📝关于各种数据库中执行计划的查看方法，可以参考这篇文章。
下面是该语句在 Oracle 中的执行计划：
-- Oracle
EXPLAIN PLAN FOR
select e.first_name,e.last_name,e.salary,d.department_name
from employees e
join departments d on (e.department_id = d.department_id)
where d.department_name = 'IT';
SELECT * FROM TABLE(DBMS_XPLAN.display);
PLAN_TABLE_OUTPUT |
--------------------------------------------------------------------------------------------------|
Plan hash value: 1021246405 |
|
--------------------------------------------------------------------------------------------------|
| Id | Operation | Name | Rows | Bytes | Cost (%CPU)| Time ||
--------------------------------------------------------------------------------------------------|
| 0 | SELECT STATEMENT | | 10 | 380 | 4 (0)| 00:00:01 ||
| 1 | NESTED LOOPS | | 10 | 380 | 4 (0)| 00:00:01 ||
| 2 | NESTED LOOPS | | 10 | 380 | 4 (0)| 00:00:01 ||
|* 3 | TABLE ACCESS FULL | DEPARTMENTS | 1 | 16 | 3 (0)| 00:00:01 ||
|* 4 | INDEX RANGE SCAN | EMP_DEPARTMENT_IX | 10 | | 0 (0)| 00:00:01 ||
| 5 | TABLE ACCESS BY INDEX ROWID| EMPLOYEES | 10 | 220 | 1 (0)| 00:00:01 ||
--------------------------------------------------------------------------------------------------|
|
Predicate Information (identified by operation id): |
--------------------------------------------------- |
|
3 - filter("D"."DEPARTMENT_NAME"='IT') |
4 - access("E"."DEPARTMENT_ID"="D"."DEPARTMENT_ID") |
|
Note |
----- |
- this is an adaptive plan |
Oracle 也是选择了 departments 表作为，然后通过索引（EMP_DEPARTMENT_IX）范围扫描进行遍历找出满足连接条件的索引值和 ROWID，最后通过遍历这些索引 ROWID 获取 employees 中的数据。
SQL Server 的执行计划和 Oracle 几乎完全一致：
-- SQL Server
SET STATISTICS PROFILE ON
select e.first_name,e.last_name,e.salary,d.department_name
from employees e
join departments d on (e.department_id = d.department_id)
where d.department_name = 'IT';
SET STATISTICS PROFILE OFF
Rows|Executes|StmtText |StmtId|NodeId|Parent|PhysicalOp |LogicalOp |Argument |DefinedValues |EstimateRows|EstimateIO|EstimateCPU|AvgRowSize|TotalSubtreeCost|OutputList |Warnings|Type |Parallel|EstimateExecutions|
----|--------|-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------|------|------|------|--------------------|--------------------|--------------------------------------------------------------------------------------------------------------------------------------------------------------------------|-----------------------------------------------|------------|----------|-----------|----------|----------------|----------------------------------------------------------------------|--------|--------|--------|------------------|
5| 1|select e.first_name,e.last_name,e.salary,d.department_name¶from employees e¶join departments d on (e.department_id = d.department_id)¶where d.department_name = 'IT' | 1| 1| 0| | | | | 8.83333302| | | | 0.01430937| | |SELECT | 0| |
5| 1| |--Nested Loops(Inner Join, OUTER REFERENCES:([e].[employee_id])) | 1| 2| 1|Nested Loops |Inner Join |OUTER REFERENCES:([e].[employee_id]) | | 8.83333302| 0| 0.00003692| 52| 0.01430937|[e].[first_name], [e].[last_name], [e].[salary], [d].[department_name]| |PLAN_ROW| 0| 1|
5| 1| |--Nested Loops(Inner Join, OUTER REFERENCES:([d].[department_id])) | 1| 3| 2|Nested Loops |Inner Join |OUTER REFERENCES:([d].[department_id]) | | 8.83333302| 0| 0.00003692| 25| 0.0066533|[e].[employee_id], [d].[department_name] | |PLAN_ROW| 0| 1|
1| 1| | |--Clustered Index Scan(OBJECT:([hrdb].[dbo].[departments].[dept_id_pk] AS [d]), WHERE:([hrdb].[dbo].[departments].[department_name] as [d].[department_name]='IT')) | 1| 4| 3|Clustered Index Scan|Clustered Index Scan|OBJECT:([hrdb].[dbo].[departments].[dept_id_pk] AS [d]), WHERE:([hrdb].[dbo].[departments].[department_name] as [d].[department_name]='IT') |[d].[department_id], [d].[department_name] | 1| 0.003125| 0.0001867| 25| 0.0033117|[d].[department_id], [d].[department_name] | |PLAN_ROW| 0| 1|
5| 1| | |--Index Seek(OBJECT:([hrdb].[dbo].[employees].[emp_department_ix] AS [e]), SEEK:([e].[department_id]=[hrdb].[dbo].[departments].[department_id] as [d].[department_id]) ORDERED FORWARD)| 1| 5| 3|Index Seek |Index Seek |OBJECT:([hrdb].[dbo].[employees].[emp_department_ix] AS [e]), SEEK:([e].[department_id]=[hrdb].[dbo].[departments].[department_id] as [d].[department_id]) ORDERED FORWARD|[e].[employee_id] | 8.83333302| 0.003125| 0.00016672| 11| 0.00329172|[e].[employee_id] | |PLAN_ROW| 0| 1|
5| 5| |--Clustered Index Seek(OBJECT:([hrdb].[dbo].[employees].[emp_emp_id_pk] AS [e]), SEEK:([e].[employee_id]=[hrdb].[dbo].[employees].[employee_id] as [e].[employee_id]) LOOKUP ORDERED FORWARD)| 1| 7| 2|Clustered Index Seek|Clustered Index Seek|OBJECT:([hrdb].[dbo].[employees].[emp_emp_id_pk] AS [e]), SEEK:([e].[employee_id]=[hrdb].[dbo].[employees].[employee_id] as [e].[employee_id]) LOOKUP ORDERED FORWARD |[e].[first_name], [e].[last_name], [e].[salary]| 1| 0.003125| 0.0001581| 40| 0.00761915|[e].[first_name], [e].[last_name], [e].[salary] | |PLAN_ROW| 0| 8.83333302|
对于该语句，PostgreSQL 与其他数据库的实现算法都不相同：
-- PostgreSQL
explain analyze
select e.first_name,e.last_name,e.salary,d.department_name
from employees e
join departments d on (e.department_id = d.department_id)
where d.department_name = 'IT';
QUERY PLAN |
------------------------------------------------------------------------------------------------------------------|
Hash Join (cost=1.35..4.75 rows=4 width=29) (actual time=0.073..0.310 rows=5 loops=1) |
Hash Cond: (e.department_id = d.department_id) |
-> Seq Scan on employees e (cost=0.00..3.07 rows=107 width=22) (actual time=0.022..0.064 rows=107 loops=1) |
-> Hash (cost=1.34..1.34 rows=1 width=15) (actual time=0.032..0.032 rows=1 loops=1) |
Buckets: 1024 Batches: 1 Memory Usage: 9kB |
-> Seq Scan on departments d (cost=0.00..1.34 rows=1 width=15) (actual time=0.016..0.028 rows=1 loops=1)|
Filter: ((department_name)::text = 'IT'::text) |
Rows Removed by Filter: 26 |
Planning Time: 0.502 ms |
Execution Time: 0.362 ms |
当然，PostgreSQL 支持 Nested Loop Join，只是在这里它认为 Hash Join 是更好的实现方式。关于 Hash Join 的介绍可以参考下文。
📝如果我们使用
set enable_hashjoin=off;禁用 PostgreSQL 中的哈希连接，可以看到以上示例的执行计划变成了嵌套循环连接。测试之后记得执行set enable_hashjoin=on;启用哈希连接。
最后是 SQLite 中的执行计划：
-- SQLite
explain query plan
select e.first_name,e.last_name,e.salary,d.department_name
from employees e
join departments d on (e.department_id = d.department_id)
where d.department_name = 'IT';
id|parent|notused|detail |
--|------|-------|---------------------------------------------------------------------------|
4| 0| 0|SCAN TABLE departments AS d |
8| 0| 0|SEARCH TABLE employees AS e USING INDEX emp_department_ix (department_id=?)|
SQLite 目前只实现了 Nested Loop Join，这里也是将 departments 选择为驱动表。
对于驱动表返回少量数据集的情况，嵌套循环连接通常可以获得很好的性能；如果被驱动表的连接字段上存在索引，性能会更好。
一般情况下，数据库可以自行判断哪个表作为驱动表；如果发现执行计划选择了错误的驱动表，首先应该考虑统计信息是否正确；许多数据库支持使用优化器提示（hint）指定连接查询中表的顺序，建议谨慎使用。
哈希连接

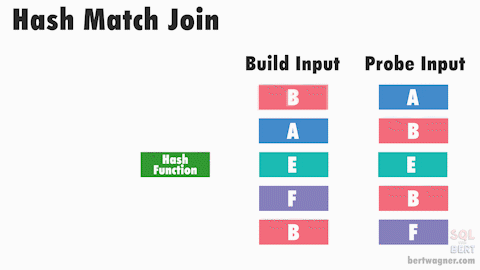

哈希连接（Hash Join）使用其中一个表中满足条件的记录创建哈希表，然后扫描另一个表进行匹配。哈希连接的执行过程如下图所示：
许多数据库都支持哈希连接实现，MySQL 8.0.18 也加入了哈希连接，例如：
-- MySQL
explain analyze
select e.first_name,e.last_name,e.salary,d.first_name
from employees e
join employees d on (e.salary = d.salary);
-> Inner hash join (d.salary = e.salary) (cost=1156.11 rows=1145) (actual time=0.582..1.006 rows=271 loops=1)
-> Table scan on d (cost=0.01 rows=107) (actual time=0.100..0.246 rows=107 loops=1)
-> Hash
-> Table scan on e (cost=10.95 rows=107) (actual time=0.199..0.271 rows=107 loops=1)
在上面的查询中，我们使用 salary 字段连接两个 employees 表；由于该字段没有索引，MySQL 选择了 Inner hash join。通常来说，优化器会选择两者中的小表或者数据源建立哈希表。
对于上面的示例，Oracle、SQL Server 以及 PostgreSQL 都选择了哈希连接的方式；SQLite 不支持哈希连接，仍然使用嵌套循环连接。
哈希连接是执行大数据集连接时的常用方式，但是它不支持范围连接条件（t1.col < t2.col1）。对于哈希连接而言，不需要基于连接字段创建索引，因为它不会利用索引进行连接。当然，为WHERE条件中的字段创建索引总是可以优化性能。
哈希连接使用内存构建哈希表，但是如果数据量太大，需要使用磁盘临时表。在SELECT中选择更少的字段也可以提高哈希连接的性能，因为哈希表中存储了所有需要的字段。
排序合并连接
排序合并连接（Sort Merge Join）先将两个数据源按照连接字段进行排序（Sort），然后合并两个已经排序的集合，返回满足连接条件的结果。排序合并连接的执行过程如下图所示：
以下是 Oracle 中的一个排序合并连接的示例：
-- Oracle
EXPLAIN PLAN FOR
select e.first_name,e.last_name,e.salary,d.department_name
from employees e
join departments d on (e.department_id = d.department_id);
SELECT * FROM TABLE(DBMS_XPLAN.display);
PLAN_TABLE_OUTPUT |
--------------------------------------------------------------------------------------------|
Plan hash value: 1343509718 |
|
--------------------------------------------------------------------------------------------|
| Id | Operation | Name | Rows | Bytes | Cost (%CPU)| Time ||
--------------------------------------------------------------------------------------------|
| 0 | SELECT STATEMENT | | 106 | 4028 | 6 (17)| 00:00:01 ||
| 1 | MERGE JOIN | | 106 | 4028 | 6 (17)| 00:00:01 ||
| 2 | TABLE ACCESS BY INDEX ROWID| DEPARTMENTS | 27 | 432 | 2 (0)| 00:00:01 ||
| 3 | INDEX FULL SCAN | DEPT_ID_PK | 27 | | 1 (0)| 00:00:01 ||
|* 4 | SORT JOIN | | 107 | 2354 | 4 (25)| 00:00:01 ||
| 5 | TABLE ACCESS FULL | EMPLOYEES | 107 | 2354 | 3 (0)| 00:00:01 ||
--------------------------------------------------------------------------------------------|
|
Predicate Information (identified by operation id): |
--------------------------------------------------- |
|
4 - access("E"."DEPARTMENT_ID"="D"."DEPARTMENT_ID") |
filter("E"."DEPARTMENT_ID"="D"."DEPARTMENT_ID") |
查询首先按照索引 DEPT_ID_PK 的顺序获取 departments表中的数据，同时扫描 employees 表并且按照 department_id 列排序；然后依次比较合并这两个数据集。
对于以上语句，并不是所有数据库都会选择排序合并连接；MySQL 和 SQLite 没有实现排序合并连接，选择的是嵌套循环连接；SQL Server 也选择了嵌套循环连接，可以使用inner merge join强制使用排序合并连接；PostgreSQL 使用了哈希连接，可以使用set enable_hashjoin=off;禁用哈希连接，此时将会使用排序合并连接。
排序合并连接一般用在两张表中没有索引，并且数据已经排好序的情况。虽然这种方式执行速度很快，但大数情况下数据没有排序，因此性能不如哈希连接。
总结
我们讨论了数据库实现连接查询的三种算法：Nested Loop Join、Hash Join 以及 Sort Merge Join。了解这些算法的原理和优缺点可以帮助我们优化连接查询语句的性能。
