PTA是什么？BT-WIFI共存

参考自：《PTA是什么？BT-WIFI共存》
　　　　《WiFi 与BT 共存机制》

在2.4G频段，WIFI和BT共用天线，两者之间是如何控制？是否无法同时用WIFI和BT？

蓝牙和WIFI共存设计

蓝牙和802.11b/g/n都可能工作在2.4GISM，可能互相干扰。干扰的典型应用之一是VOIP，用手机的WLAN打VOIP电话，用蓝牙耳机来通话。互相干扰的后果是用户能感觉到通话质量的下降。

设计上有些方法能够减少相互干扰，尽量维持蓝牙和wifi的throughput（吞吐量），使得用户的使用体验不受影响。方法主要是AFH和分时。

是否存在相互干扰和相互干扰是否严重受以下条件影响：

• 1．共用天线还是单独用自己天线
• 2．干扰是噪音还是阻塞
• 3．蓝牙通信频率是否落在wifi带内
• 4．蓝牙和wifi是接收还是发射
• 5．蓝牙和wifi的具体应用的通信特点

1. 共用天线还是单独用自己天线

如果蓝牙和wifi使用单独的天线，蓝牙天线和wifi天线之间的隔离大小会影响干扰的程度。如果认为有一定的隔离度，蓝牙和wifi是可以同时发射或者接收的。
如果蓝牙和wifi共用天线，蓝牙和wifi不可以同时工作。（如果不考虑相互干扰，可以同时接收。）

2. 干扰是噪音还是阻塞

干扰分为两种。一种是噪音，主要发生在频率冲突时；另一种是大信号阻塞，和频率是否冲突没有关系，和具体射频设计及天线间隔离有关系。

3. 蓝牙通信频率是否落在wifi带内

如果蓝牙通信频率落在wifi频带内，噪音干扰和阻塞干扰都会有。如果蓝牙通信频率落在wifi频带外，只有阻塞干扰。
AFH是针对噪音干扰最好的方法，蓝牙和wifi的性能都能维持100％。唯一问题是无法解决阻塞干扰。

4. 蓝牙和wifi是接收还是发射

假设蓝牙和wifi使用自己单独的天线，蓝牙和wifi是能够同时发射和同时接收的。如果一个发射，一个接收，在频率冲突时会有相互干扰。另外，同时发射可能会对另一侧设备带来干扰。

5. 蓝牙和wifi的具体应用的通信特点

共存时相互干扰是否严重还和具体应用时通信特点有关。比如数据量是否大，是否是数据流，是否是timecritical的。所以有的设计是host可以根据不同应用配置不同的优先级，以达到最好的tradeoff。
　　
主要设计方法简单介绍：

AFH

AFH：auto freq. hopping自适应调频机制，当蓝牙设备发现在某些信道上有较强干扰时，会自动跳到其他干扰小的信道。现在的蓝牙一般都具备此项功能。

AFH是解决噪音干扰的最好方法。通过在跳频频率中避开wifi的频带，既可以避免频率冲突带来的干扰，也丝毫不损失蓝牙和wifi的性能。另外，AFH不只针对wifi干扰，道理上其它干扰源也可以避开。

AFH功能包括两个方面，一是channel的好坏区分；二是使用新的channellist跳频。

Channel的好坏区分有三种来源，一是自己通过scanRSSI或者检查PER等方式自己区分channel；二是通过另侧设备的区分信息，如master取slave的区分结果，或slave依照master的区分结果；三是依靠host通过HCI命令set_AFH_host_channel_classification传下来。

蓝牙和wifi共存设计中，host通过HCI命令告诉蓝牙哪些channel不可用是很有效的。如果蓝牙自己区分，应该既自己检查channel，也需要读另侧设备的区分信息，因为两者如果距离稍远，可能看见的badchannel是不同的。

分时（TDM，PTA）

分时是利用蓝牙和wifi间的握手信号，使蓝牙和wifi分时在2.4G工作，这样可以避免噪音干扰和阻塞干扰。问题是会降低蓝牙和wifi的throughput。所以这个机制应该只在AFH不能提供良好效果时使用。

802.15.2中有规定仲裁方式和信号（PTA，packet traffic arbitration）的框架，很多蓝牙芯片厂商也有自己专有的握手信号定义。道理上来讲我们的设计还需要了解主流wifi芯片的握手信号定义。
这些握手信号都差不多。简单说明如下：

2－wire

Wifi给蓝牙信号wl_active，表示wifi有通信，如果这个信号asserted，蓝牙应该只接收/发射highpriority的包，其它包delay。
蓝牙给wifi信号bt_priority，表示蓝牙要发highpriority的包，wifi必须停止当前通信。
可以看出，这两根信号分别是保护wifi和蓝牙通信的。所以assert的多与少会影响2.4G带宽在两者间的分配。
从蓝牙芯片设计的角度，蓝牙芯片必须支持对于包优先级的区分和delay包的处理。一般来说，定时同步，inquiry，page，SCO等是高优先级，传送数据的包则是普通优先级。如果处理得细致和灵活，很多参数是需要可以配置和可调的，因为可能需要host根据具体应用来配置。
如果蓝牙芯片知道wifi的频带，bt_priority也可以只在频率冲突时拉起。

3－wire

三线方案和两线方案相似。多加一根蓝牙输出的bt_active，这样和bt_priority一起可以表示两种优先级的蓝牙通信。

4－wire

四线方案和三线方案相似，再多加一根蓝牙输出的bt_freq，指示蓝牙通信是否和wifi频带冲突。

PTA

PTA：package traffic arbitration数据传输仲裁（或 数据包流量仲裁），通常有1wire，2wire，3wire等制式。当wifi和BT同时工作时，BT和Wifi通过PTA了解彼此的工作状态，频率等信息，来防止频率等的冲突带来的互扰。比如，Wifi占用了ISM（Industrial Scientific Medical）频段前20M频带，蓝牙可调频到其他频段工作；当蓝牙通话时，为保证通话不断线，可能又会调整wifi的工作状态。各家的PTA算法不尽相同。

802.15.2中没有规定PTA具体的硬件接口和仲裁判定，是依赖实现的。也有类似上述的2/3/4线方案。但PTA的基本思想是蓝牙和wifi提交申请给PTAcontroller，（一般PTAcontroller集成在wifi中），由PTAcontroller来许可。所以PTA中的相关信号都是指将要的操作，不同于上面的是指已经发生的操作。

下文介绍数据包流量仲裁 (Packet Traffic Arbitration，PTA)
.
数据包流量仲裁使用仲裁器来决定 WLAN 或蓝牙是否使用射频RF。如果蓝牙需要使用RF，它会请求仲裁服务器进行访问，仲裁者做出决定。性能取决于仲裁服务器的实现方式以及从蓝牙和 Wi-Fi 设备可获得多少信息。IEEE 802.15.2 建议采用三线式 PTA 架构，也有两线和四线。
.
三线协同共存
.

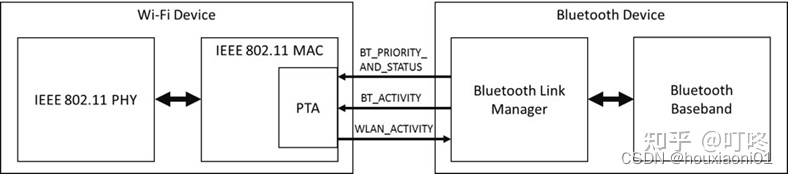

图1三线PTA的共存机制
.
蓝牙和Wi-Fi使用三个信号来实现共存（图1），因此得名三线共存接口。PTA 驻留在 Wi-Fi 设备内部，芯片接口上显示三个信号以连接到蓝牙设备。三个接口引脚/信号是：

1. BT_PRIORITY_AND_STATUS
2. BT_ACTIVITY
3. WLAN_ACTIVITY

.
蓝牙链路管理器负责向 PTA 提供状态信息。蓝牙链路管理器驱动BT_PRIORITY_AND_STATUS信号以指示优先级和 RX/TX 插槽。蓝牙设备断言BT_ACTIVITY，以便在需要完成蓝牙事务时请求中等访问。每次蓝牙设备想要访问媒体时，它都会断言此信号。根据请求，PTA 使用WLAN_ACTIVITY信号来指示蓝牙设备是否可以继续传输。
.
BT_ACTIVITY和WLAN_ACTIVITY在每次数据包传输尝试之前进行交换（图2）。计时要求可能因设备和供应商而异。
.

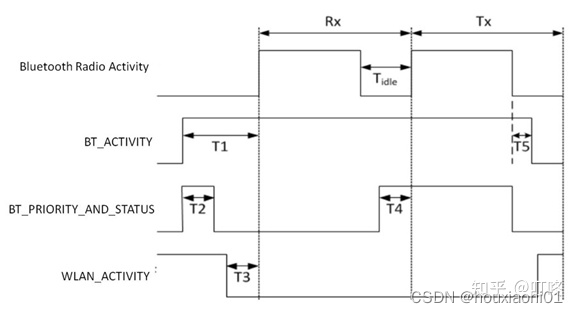

图2 三线并存的信号时序图

WCS

WCS是intel的wireless coexistence system缩写，是intel wifi的握手定义，两根线，ch_data和ch_clk/bt_priority，完成握手和频带信号传递功能。具体时序定义没有看到，要签intel的NDA才有，估计笔记本上用得较多。

只要把握分时和优先级的tradeoff原则，握手接口和分时机制还可以有很多变化和配置，以求对用户最好的使用体验。

RDA5868+，RDA5870都支持蓝牙WIFI共存分时设计，在原理图连接时，连接如下:

RDA5870：
Pin37：WL_ACTIVE
Pin27：BT_PRIORITY

RDA5868＋：
Pin28：WL_ACTIVE
Pin27：BT_PRIORITY
