平衡电网下/不平衡电网下svg无功补偿statcom,采用两层控制策略。

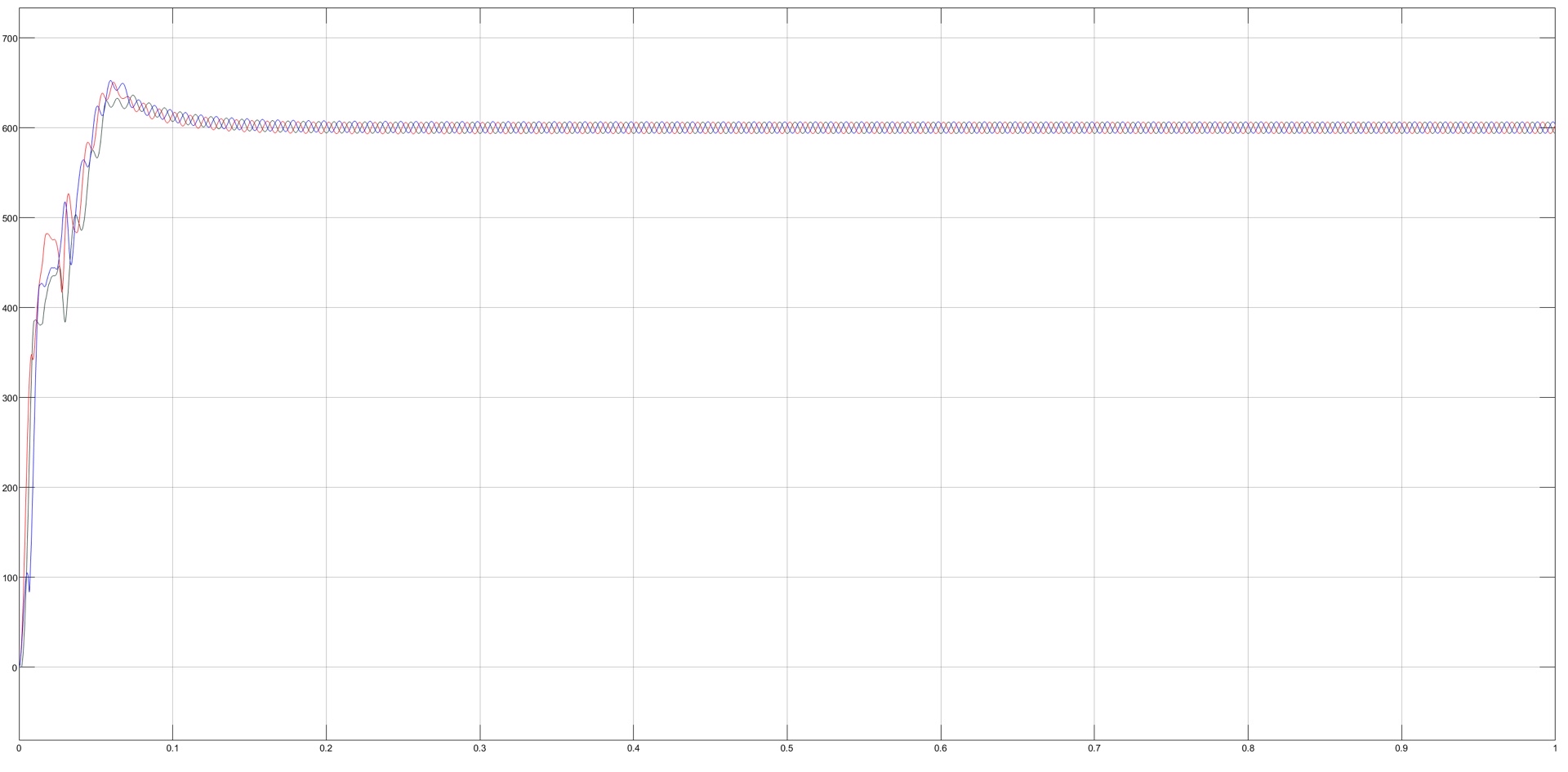

(1)第一层采用电压电流双闭环pi控制,电压电流正负序分离,电压外环通过产生基波正序有功电流三相所有H桥模块直流侧平均电压恒定,电流内环采用前馈解耦控制;

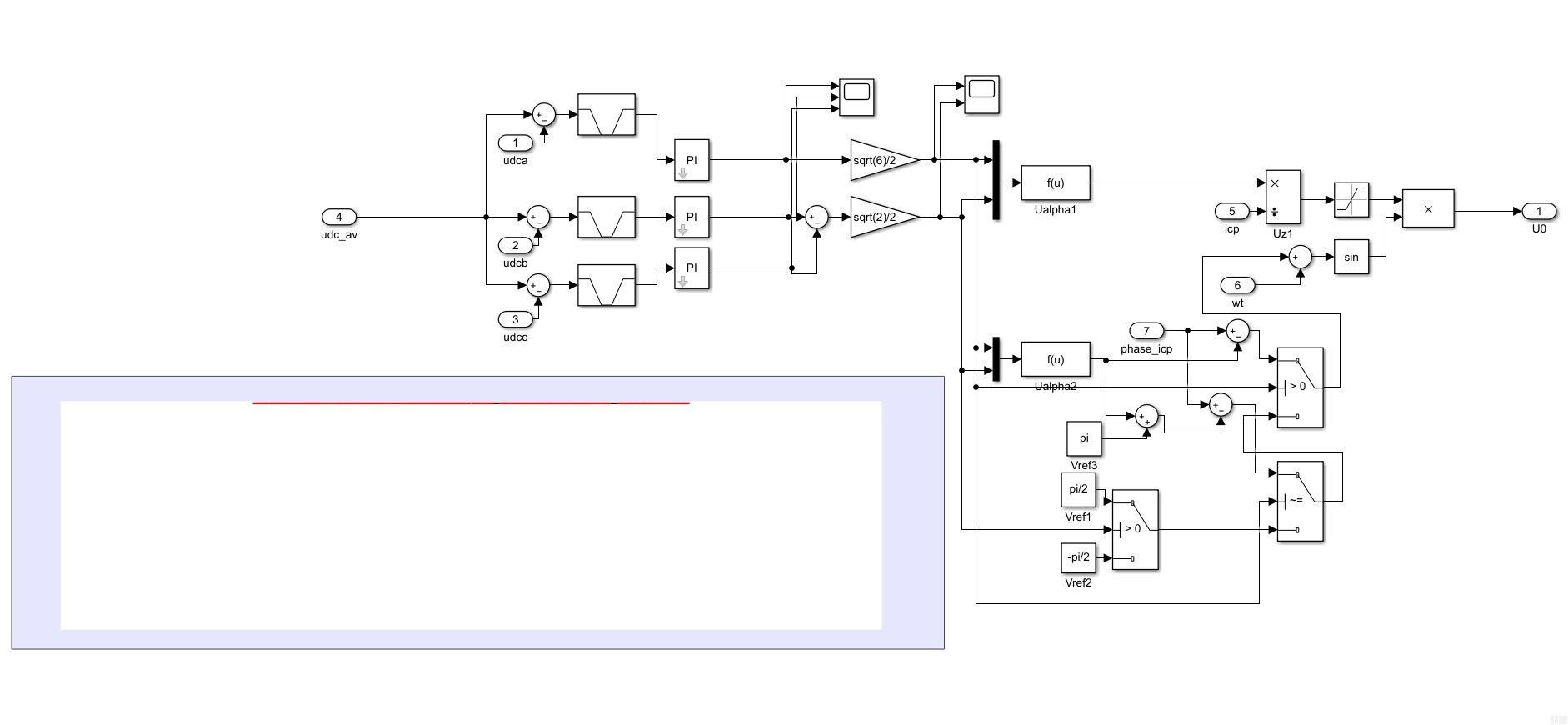

(2)第二层相间电压均衡控制,注入零序电压,控制通过注入零序电压维持相间电压平衡;
有参考资料
ID:97100690830978455
未见花开
在平衡电网和不平衡电网下,SVG(Static Var Generator)无功补偿STATCOM被广泛应用。SVG无功补偿STATCOM是一种电力电子设备,能够实时调节电力系统的无功功率,提高电力系统的稳定性和可靠性。
为了实现对电力系统无功补偿的控制,采用两层控制策略是常见的做法。第一层控制采用电压电流双闭环PI控制,其中电压外环通过产生基波正序有功电流三相所有H桥模块直流侧平均电压恒定,电流内环采用前馈解耦控制。这种双闭环控制策略能够实现对电压和电流的精确控制,从而实现对无功功率的精确补偿。
第二层控制用于相间电压均衡控制。在不平衡电网下,电力系统中存在相间电压不平衡的问题。为了保持相间电压的平衡,可以通过注入零序电压来进行控制。控制器通过注入适当的零序电压,能够实时调整相间电压的平衡状态,从而保证电力系统的正常运行。
综上所述,平衡电网和不平衡电网下的SVG无功补偿STATCOM采用了两层控制策略。第一层控制采用电压电流双闭环PI控制,通过对电压和电流的精确控制实现无功功率的补偿。第二层控制用于相间电压均衡控制,通过注入零序电压调整相间电压的平衡状态。
需要注意的是,以上控制策略的实现可能需要基于特定的硬件和软件平台。具体的控制算法和参数设置可以根据实际需要进行调整和优化。在实际的应用中,需要对SVG无功补偿STATCOM进行系统建模和仿真,以验证控制策略的有效性和稳定性。
总之,平衡电网和不平衡电网下的SVG无功补偿STATCOM采用了两层控制策略,通过精确控制电压和电流,以及通过注入零序电压实现相间电压的平衡,能够有效提高电力系统的稳定性和可靠性。这种技术在电力系统中的应用前景广阔,对于提高电力系统的运行效率和质量具有重要意义。随着电力系统的不断发展和转型,SVG无功补偿STATCOM将发挥越来越重要的作用,为电力系统的可持续发展做出贡献。
